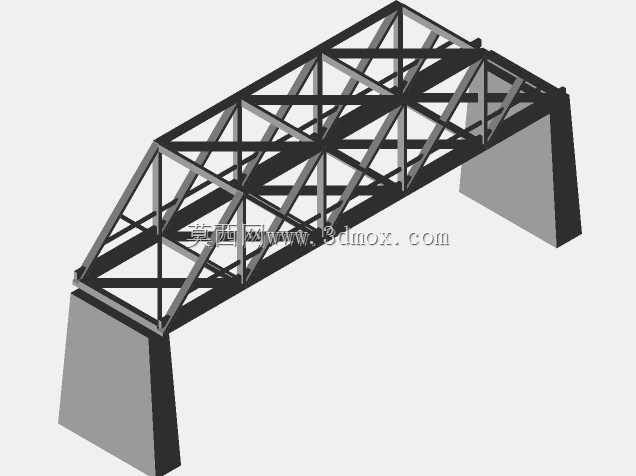

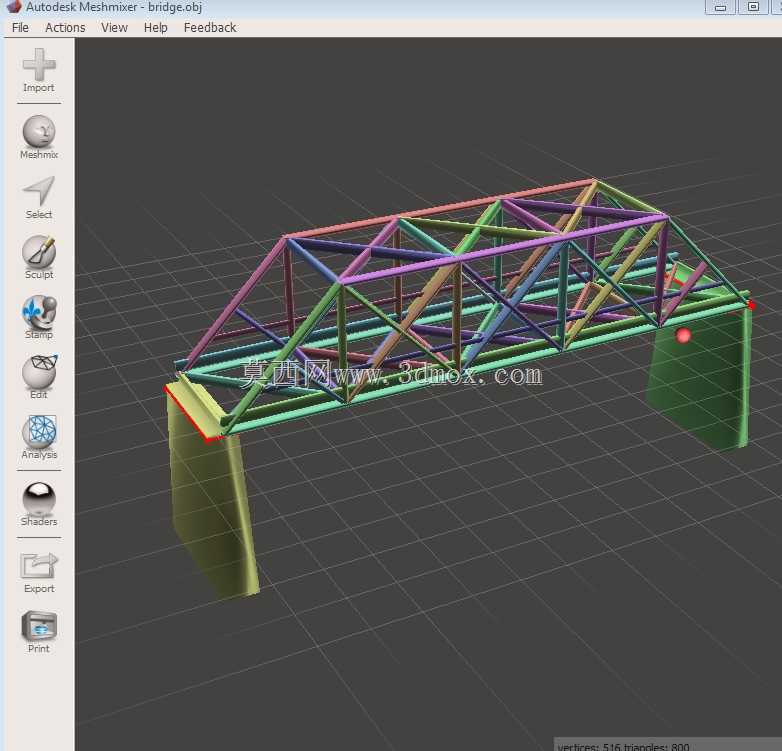

桁架式铁路桥梁结构三维设计模型

　　在铁路线路的跨域布设场景中，桥梁结构是突破地形限制、保障线路平顺贯通的核心构筑物，本次呈现的桁架式铁路桥结构，针对中小跨度铁路跨线、跨河谷的布设需求设计，可适配普速铁路及市域通勤铁路的荷载通行要求。从结构功能逻辑来看，该桥采用下承式桁架受力体系，主桁杆件沿桥跨纵向分段布设，通过不同角度的斜杆、竖杆与上下弦杆拼接形成稳定的空间三角受力单元，能够将桥面通行的列车竖向荷载、横向摇摆力以及风荷载、温度应力均匀传递至两端墩台结构，相比实体梁式结构，桁架形式可在同等用钢量下获得更大的跨越能力，同时降低结构自重，减少下部基础的承载负荷。

　　设计过程中优先考虑了铁路荷载的传力路径合理性，桥面系设置于下弦杆平面位置，两侧主桁的横向间距严格匹配铁路建筑限界要求，预留出足够的列车通行安全净空，避免运行过程中出现车体与结构剐蹭的风险。主桁杆件采用不同截面规格的型钢构件模拟，不同颜色的杆件区分对应不同受力工况下的选型：受压弦杆选用截面刚度更大的型材控制长细比，受拉斜杆侧重材料强度利用率，节点位置的拼接构造预留了螺栓连接或焊接的作业空间，符合现场钢桥安装的工艺逻辑。两端的重力式墩台结构承担上部桥跨的全部竖向反力，墩台底部的扩大基础形式适配承载力稳定的岩质地基条件，墩台顶面设置的支座安装位可匹配钢桁梁的固定与活动支座布设，满足温度变化、列车制动时结构的微量位移需求。

　　从安装边界维度考量，该桥的单跨跨度适配32米至48米区间的常见铁路桥跨布设，主桁高度按照跨径的1/8至1/10比例设置，兼顾结构刚度与建筑高度控制，可在桥下净空受限的跨线场景中使用。桁架杆件的分段长度按照常规运输车辆的装载限值设计，单段杆件长度不超过12米，便于工厂预制后通过公路或铁路运输至现场拼装，拼装过程可采用悬臂拼装或者支架拼装的工艺，节点处的定位构造可辅助现场快速对位，减少高空作业的调整工作量。桥面系部分除了承载轨道结构的纵梁与横梁，还预留了检修通道、防落物网的安装位置，匹配铁路桥梁日常运维的作业需求，两侧主桁之间设置的横向联结系可增强结构整体抗扭刚度，避免列车偏载通行时出现结构侧向变形过大的问题。

　　在实际工程应用中，这类桁架式铁路桥常布设在山区铁路跨越沟谷、平原铁路跨越高等级公路或者通航河道的场景，相比混凝土梁桥，钢桁架结构的施工周期更短，构件可在工厂完成预制与防腐处理，现场仅需完成拼接作业，能够大幅降低恶劣施工环境对工程进度的影响。设计阶段的三维建模过程中，对杆件之间的干涉情况做了全面校验，所有杆件的连接节点均无几何冲突，可直接导出构件加工图用于生产，模型中还原的墩台与桥跨的衔接位置，也可用于施工阶段的临时支架布设、支座安装定位的方案模拟，帮助施工人员提前预判安装过程中可能出现的空间冲突问题。结构受力层面，三角桁架的受力形式可让大部分杆件处于轴向受力状态，充分发挥钢材的抗拉与抗压性能，避免构件出现受弯导致的材料性能浪费，在长期列车动荷载作用下，结构的疲劳性能也更易通过节点构造优化得到保障，适配铁路结构高可靠性、长使用寿命的设计要求。
