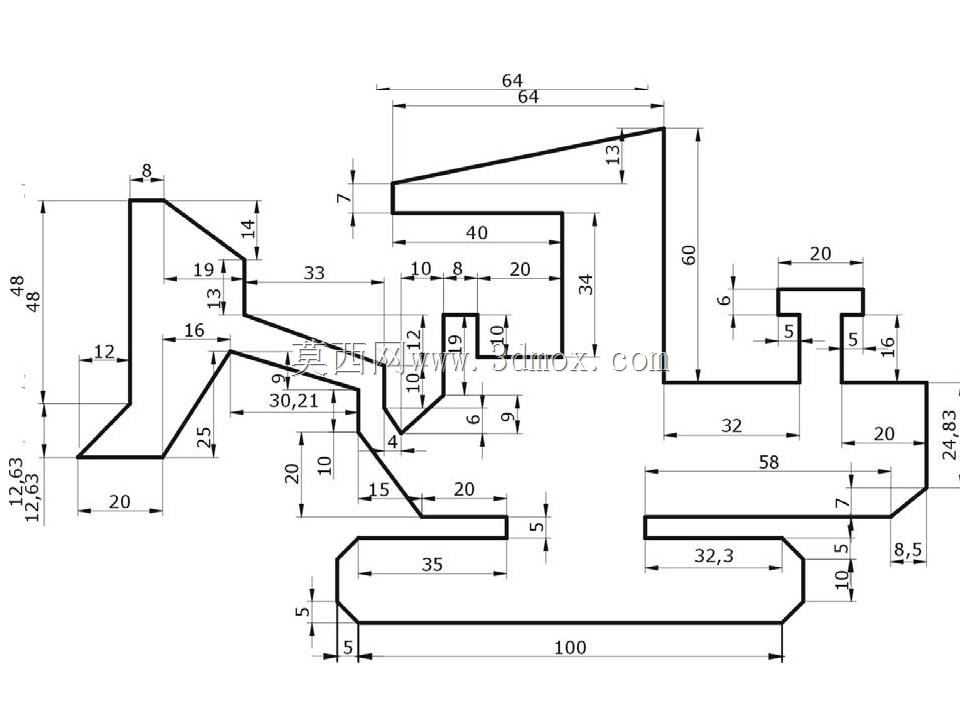

CAD二维机械零件轮廓练习工程图

　　该零件轮廓属于机械制图基础练习类的典型构件，日常多应用于机械制图教学、二维绘图技能训练场景，也可作为复杂异形机械零件轮廓设计的参考基底，帮助初学者掌握线性尺寸标注、异形轮廓衔接、公差基准设定的核心逻辑，在职业院校机械类专业实训、企业新入职绘图员技能考核场景中使用频率较高。从结构设计思路来看，整个轮廓采用多段直线与斜角过渡组合的形式，没有设置圆弧曲面结构，所有转角均采用直角或固定角度斜切处理，目的是降低绘图入门阶段的操作难度，让练习者重点掌握水平、垂直尺寸的链式标注方法，以及斜向轮廓的尺寸定位逻辑。整体外形的总长度控制在100单位，总高度控制在60单位，底部平直段作为整个轮廓的安装基准边，预留了5单位的侧边倒角余量，

　　避免实际加工时的锐边磕碰问题，左右两侧的突出结构分别设置了不同的高度差，左侧突出段最高处距离基准边的垂直高度为48单位，顶部设置8单位宽度的平直端面，侧面通过19单位、13单位的阶梯尺寸逐层向内收窄，底部通过25单位长度的斜线段与底部基准边衔接，斜线段的垂直落差与水平长度比值固定，方便练习者掌握斜线的角度换算方法。右侧的阶梯槽结构设置了20单位宽度的内凹区域，槽深为6单位，槽边预留5单位的壁厚，相邻的外凸段高度为16单位，侧边同样设置斜切过渡，与下方24单位高度的侧边结构平滑衔接，底部右侧的倒角段设置了8.5单位的水平缩进与10.5单位的垂直缩进，保证轮廓底部放置时的稳定性。中部的内凹空腔结构采用多层阶梯设计，

　　最上方的水平段长度为40单位，距离顶部轮廓边的垂直距离为7单位，下方依次设置10单位、8单位、20单位的阶梯分段，每个阶梯的垂直落差与水平缩进都有明确的尺寸约束，空腔最窄处的壁厚控制在4单位，避免轮廓出现薄壁断裂的设计问题，空腔底部通过15单位长度的水平段与左侧斜向支撑结构衔接，支撑结构的角度通过20单位、10单位的垂直与水平尺寸定位，保证整个轮廓的结构受力均匀，不会出现局部尺寸失衡的问题。在尺寸标注逻辑上，所有尺寸均从基准边出发进行链式标注，避免出现封闭尺寸链的标注错误，关键轮廓段的尺寸都设置了冗余校验值，比如左侧斜段标注了12.63的斜长校验尺寸，底部中间段标注了32.3的水平校验尺寸，方便练习者核对自身绘图的尺寸精度，

　　及时发现轮廓绘制过程中的点位偏移问题。这类轮廓练习图的实际用途并不局限于绘图训练，掌握这类异形阶梯轮廓的绘制逻辑后，可以将设计思路迁移到钣金折弯零件的轮廓展开、机床夹具的定位块外形设计、自动化设备的安装垫板轮廓设计等实际工业场景中，比如小型设备的安装底座垫板，就可以参考这类多阶梯避让的轮廓设计思路，在对应位置预留设备组件的安装避让空间，保证垫板安装时不会与周边的管线、紧固件发生干涉。在实际建模转化过程中，只需要将该二维轮廓进行封闭处理，按照对应的板厚参数进行拉伸操作，即可生成对应的三维实体零件，拉伸过程中需要注意斜角过渡处的轮廓闭合问题，避免出现拉伸破面，同时可以根据实际使用需求，在对应的平直端面添加螺纹孔、沉头孔等安装结构，将练习类轮廓转化为实际可用的工业零件。整个轮廓的尺寸设计充分考虑了绘图练习的梯度，从最基础的直线绘制、水平垂直尺寸标注，到进阶的斜线段定位、阶梯槽绘制、尺寸校验，覆盖了二维机械制图的核心基础技能点，练习者完成该轮廓的绘制后，能够熟练掌握CAD类绘图软件的坐标输入、尺寸约束、标注样式设置等基础操作，为后续复杂三维零件的工程图绘制打下扎实基础。
