复古双头弯臂户外道路照明路灯

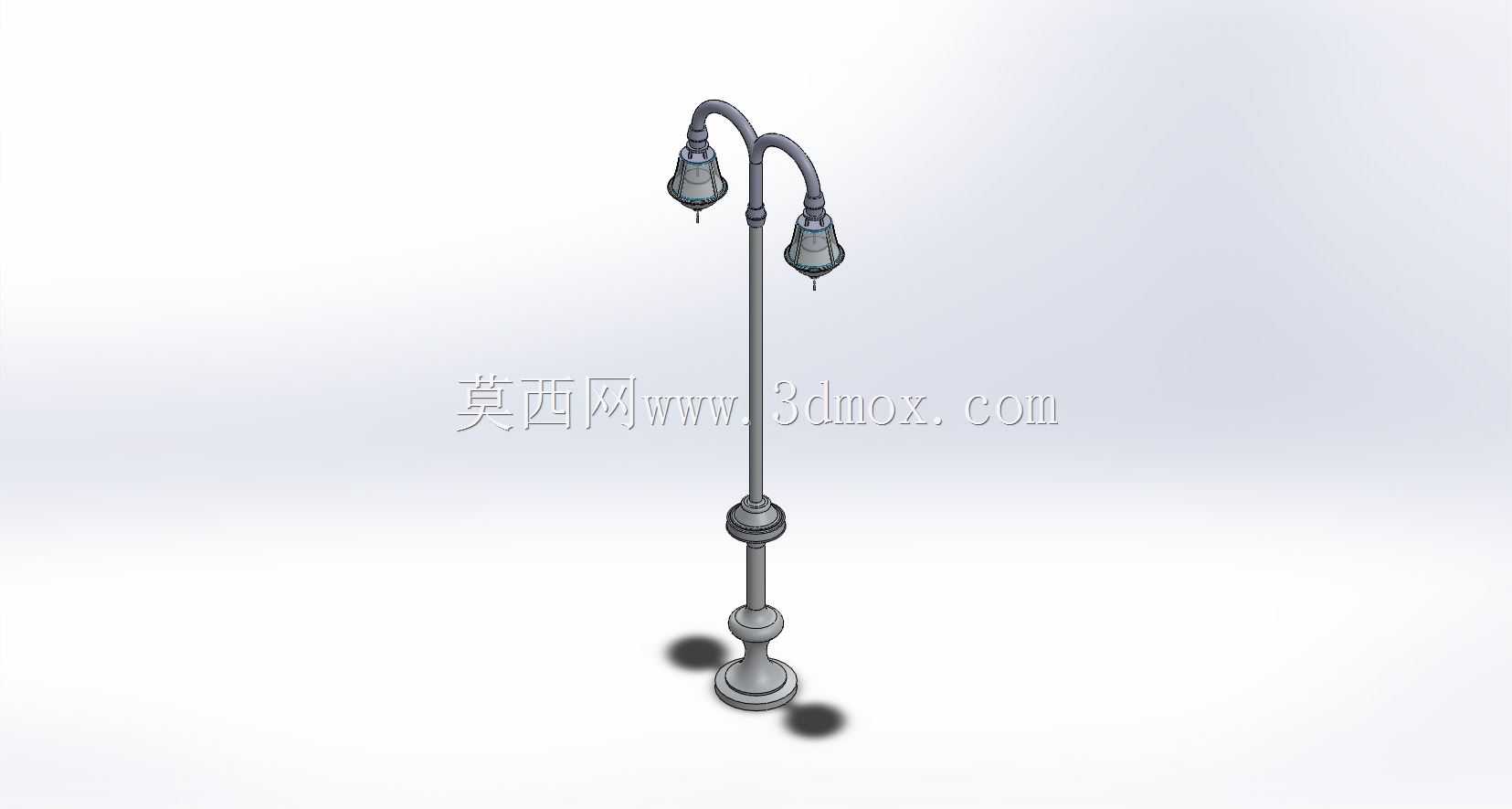

　　这款双头弯臂路灯的建模过程，首先要锚定市政步道、历史文化街区、老旧城区改造这类对照明氛围感有要求的应用场景，区别于常规单臂高杆路灯的大跨度照明逻辑，这款产品的核心定位是覆盖人行步道宽度在3-5米的慢行空间，不需要过高的安装高度，反而要通过灯头的布置兼顾近人尺度的照明均匀度，同时适配街区的复古风貌要求。从结构设计逻辑来看，灯杆采用分段式变径结构，底部法兰盘是整个结构的安装基准，建模时要预留地脚螺栓的安装孔位，法兰盘上方的加粗过渡段，一方面是提升底部的抗风载能力，毕竟户外设施常年要承受不同等级的风压，加粗段可以抵消灯杆上部受风产生的弯矩，避免根部应力集中导致的结构失效，另一方面分段式的结构也方便运输和现场拼装，不需要整根长杆物流运输，

　　降低运输过程中的变形风险。灯臂部分采用对称式双弯臂设计，两个弯臂的曲率经过反复调整，既不是生硬的直角弯折，也不是过度圆弧导致的结构强度不足，弯臂从灯杆上部约三分之二的位置向两侧探出，探出长度控制在0.8米左右，刚好让两个灯头的照明范围在地面形成无暗区的交叠，不会出现两灯中间区域照度不足的问题。灯头部分采用封闭型罩体设计，建模时要考虑内部光源的安装空间，灯罩下部的收口结构可以避免雨水顺着灯罩流到光源接口位置，提升户外使用的防水性能，灯头和弯臂的连接位置设置了可调角度的连接座，现场安装时可以根据道路的实际宽度微调灯头的照射角度，不需要重新加工弯臂结构，提升安装适配性。从安装边界来看，这款路灯的整体高度控制在3.5米左右，

　　属于人行步道照明的常规高度区间，底部法兰盘的直径控制在300毫米，安装时需要浇筑400400500毫米的混凝土基础，预埋4根M16的地脚螺栓，安装完成后灯杆的垂直度偏差不能超过千分之三，避免长期使用后出现倾斜。设计过程中还要考虑后期维护的便利性，灯杆内部预留穿线空间，从底部法兰位置的穿线孔到灯臂出口的走线槽全程做圆角处理，避免穿线时刮破电缆绝缘层，灯头的罩体采用快拆结构，后期更换光源时不需要整体拆卸灯头，只需要打开下部的灯罩卡扣就可以完成操作，降低高空作业的维护难度。不同于工业厂区的高杆照明路灯，这款产品的外形做了复古化的细节处理，灯杆上的几道环形凸起装饰，既可以作为分段结构的连接加强筋，也能呼应老街区的历史风貌，

　　不会像光滑直杆那样显得突兀，灯头的造型参考了老式煤气路灯的轮廓，但内部结构完全适配现代LED光源的安装要求，兼顾了风貌协调性和现代照明的节能需求。在结构强度校核层面，建模时要重点关注弯臂和灯杆的连接位置，这个位置是长期受载的薄弱点，连接位置做了加厚的衬套结构，将弯臂的载荷分散到更大面积的灯杆壁上，避免单点应力过大导致的焊缝开裂，灯杆整体采用Q235钢材作为基材，表面做热镀锌后喷塑处理，建模时要预留表面处理的涂层厚度，避免装配时出现尺寸干涉。实际应用中，这类路灯通常布置在历史文化街区的步行道两侧、滨水景观带的游步道旁、老旧小区的内部道路边，间距控制在12-15米，既可以满足路面平均照度不低于10lx的人行照明要求，也不会因为灯杆过高、亮度过高破坏街区的夜间氛围。两个灯头的对称布置，相比单灯头的同高度路灯，照明覆盖宽度可以提升40%左右，不需要加密灯杆的布置密度，就能满足慢行空间的照明需求，一定程度上也能降低项目的整体造价。建模过程中对各个连接节点的还原，也方便后续结构工程师直接导出工程图做生产加工，不需要重新核对装配尺寸，所有的安装孔位、配合间隙都按照实际生产的公差要求做了预留，比如法兰盘的螺栓孔比螺栓直径大2毫米，抵消现场基础施工的位置误差，提升安装的容错率。
