工业输送设备用包胶滚轮结构设计

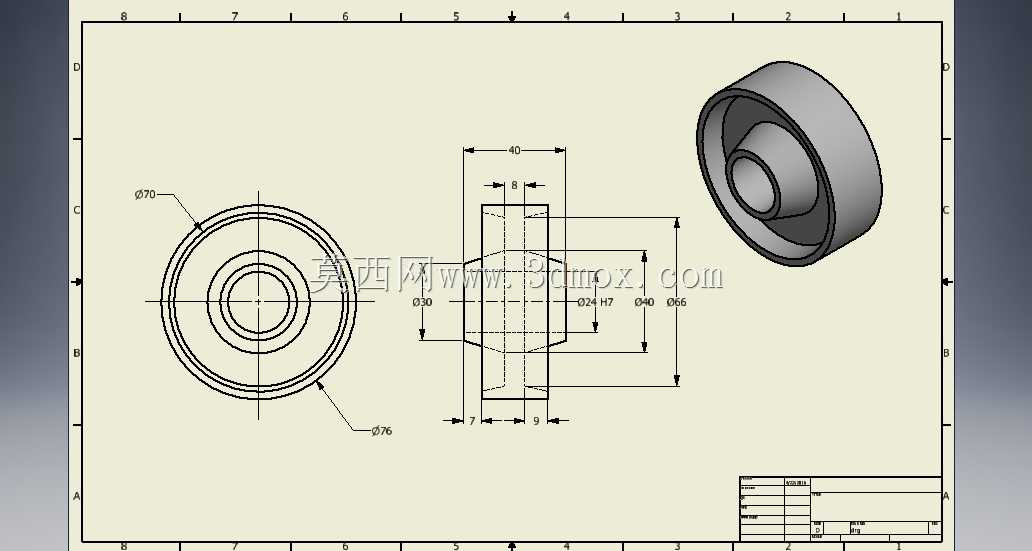

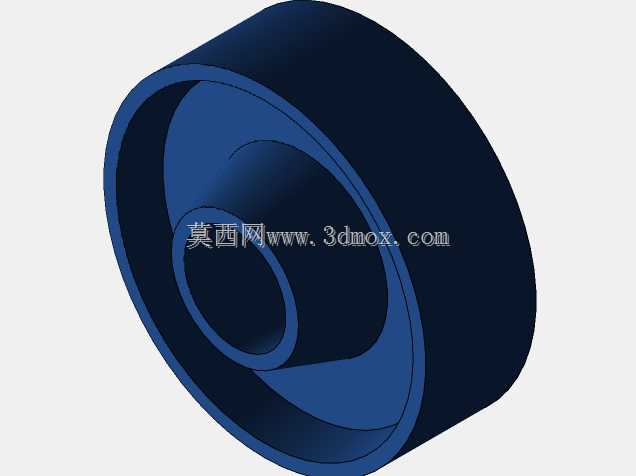

　　这款滚轮的结构设计，首先要匹配轻型输送线、工装板移载、小型移动设备的行走与传动需求，在车间物流输送、自动化产线工位移载、仓储周转小车这类场景里，这类滚轮是直接接触承载面、传递支撑载荷的核心部件，设计时首先要平衡承载能力、滚动阻力与安装适配性。从结构来看，这款滚轮采用阶梯式内孔设计，内层的轴套安装位做了同轴度公差约束，保证和支撑轴装配后不会出现偏心晃动，避免滚动过程中出现跳动、卡滞的问题；外层的轮体做了加厚的环形轮缘，既可以增大和接触面的接触面积，降低单位面积压强，避免在PVC输送面、环氧地坪这类软质接触面留下压痕，也能提升轮体自身的结构强度，在长期交变载荷下不容易出现轮缘开裂、变形的问题。设计过程中，首先要明确安装边界：

　　内孔的直径要匹配常用的轻型支撑轴径，轴孔的配合公差选过渡配合，既方便装配时压入，也能保证工作过程中不会出现轴和轮体相对滑动的问题；轮体的总宽度要控制在常规安装支架的开口尺寸范围内，两侧预留的台阶位刚好可以卡在支架的限位槽里，不需要额外加装轴套做轴向定位，减少装配的零件数量，降低后期维护的拆装难度。轮体的内腔做了中空的减重设计，不是实心结构，这部分设计是为了在保证轮体径向强度的前提下，降低滚轮自身的转动惯量，不管是作为被动行走轮还是主动传动轮，都能降低启动时的动力损耗，尤其是在频繁启停的工位输送场景里，更低的转动惯量可以减少驱动电机的启动扭矩冗余，也能降低启停过程中对输送面的冲击。从功能特性来说，这款滚轮的轮面做了微圆弧过渡，

　　不是完全的直面结构，滚动过程中如果遇到接触面微小的不平整，轮面可以自适应调整接触位置，不会出现边缘应力集中导致的轮面偏磨问题；轮体的材质搭配上，内层的轮毂部分选用刚性较好的结构材质，保证和轴配合的尺寸稳定性，不会因为长期受力出现轴孔变形、松旷，外层的接触层可以根据使用场景搭配不同硬度的材质，比如在需要静音的车间环境，可以搭配稍软的弹性材质，降低滚动噪音，在有油污、切削液的加工车间场景，可以搭配耐油耐磨的硬质材质，避免材质被腐蚀溶胀，延长使用寿命。在实际选型应用时，要注意这款滚轮的额定静载荷匹配，单轮的承载能力要按照总承载重量除以轮组数量再乘以1.5倍的安全系数来核算，避免过载使用导致轮体压溃、轴孔变形；

　　安装时要保证同一组滚轮的安装面平面度公差在允许范围内，避免单个滚轮受力过大出现过早磨损；如果是作为主动传动滚轮使用，要注意轮面和传动面的预紧力调整，预紧力过小会出现打滑、传动丢步的问题，预紧力过大会增大轴的径向载荷，加速轴承和轮面的磨损。另外这款滚轮的轴向尺寸设计上，没有突出的安装法兰，整体是内嵌式的结构，安装后不会在支架外侧突出多余结构，适合在空间紧凑的小型设备、窄型输送线里使用，不会和周边的设备护板、工件载具发生运动干涉；轮体的边角都做了小圆角钝化处理，装配过程中不会划伤操作人员，也不会在滚动过程中刮蹭输送面的表层材质。很多设计人员在选这类滚轮的时候，容易只关注外径和承载，忽略内孔的同轴度和轮体的端面跳动参数，这款滚轮在建模阶段就把同轴度、端面跳动的形位公差约束融入了结构设计里，轴孔和轮面的同轴度控制在合理公差范围内，高速滚动时不会出现周期性的振动，不管是用在低速的手动周转小车上，还是用在中速的自动化输送线上，都能保证运行的平稳性。
