四柱式可调支撑固定工装结构设计

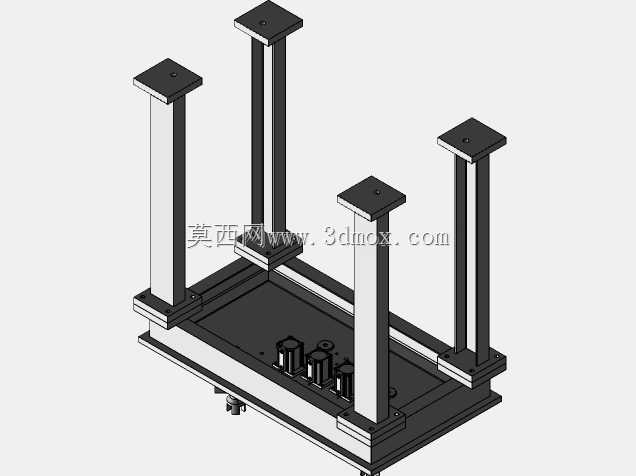

　　这套四柱式支撑固定结构，在非标自动化产线的工位定位场景里使用率很高，日常主要用来承托上方待加工、待装配的功能模组，给上层机构提供稳定的安装基准，避免作业过程中出现基准偏移导致的精度偏差。从结构布局来看，底部采用双层框架式基座，下层框架做了加宽的安装边，上面预留了均匀排布的安装孔位，安装时可以直接通过膨胀螺栓或者T型螺栓固定在车间地面或者设备大底板上，基座上层的平板区域预留了多个元件安装位，能够直接集成布置小型气动元件、传感检测模块或者接线端子排，不需要额外在周边加装安装支架，能有效压缩工位的整体占用空间。四根垂直布置的支撑柱采用方形截面型材加工，相比圆形立柱，方形柱的抗扭性能更优，在承受偏载载荷的时候不会出现立柱周向转动的问题，

　　每根立柱的上下两端都做了带安装孔的方形法兰盘，下端法兰通过内六角螺栓和底部基座锁固，上端法兰用来对接上方需要固定的设备底板，法兰盘上的安装孔做了长圆孔设计，安装时可以根据上层设备的实际孔位做小范围的位置调整，不需要重新在基座上打孔攻丝，现场适配的灵活性很强。支撑柱的长度可以根据实际工位的高度需求做选型替换，只要上下法兰的安装孔位保持一致，就能快速更换不同长度的立柱，调整整体支撑高度，适配不同高度的作业需求，不需要重新加工整套基座，能大幅降低工装改造成本和周期。设计这套结构的时候，首先要核算单根立柱的承重能力，根据上层设备的总重量加上作业过程中的动态载荷，预留1.5倍以上的安全系数，避免长期承重出现立柱弯曲变形；

　　其次要保证四根立柱的安装面平面度公差控制在0.1mm以内，不然上层设备安装后会出现倾斜，导致运动部件卡滞或者检测精度失准；基座框架焊接完成后需要做去应力退火处理，再进行整体机加工，避免后续使用过程中焊接应力释放导致结构变形，影响整体定位精度。安装边界方面，底部基座的外轮廓尺寸要比上层设备的底板单边宽出80-100mm，给安装操作预留足够的扳手空间，四根立柱的排布位置要避开上层设备的底部突出部件，同时要预留出侧面走线、走管的空间，避免立柱和管线产生干涉；整体高度设计上，要保证上层设备安装完成后，作业面的高度符合人体工程学要求，方便操作人员进行上下料或者调试作业，如果是搭配自动化机械手作业，要把支撑高度调整到机械手的最优作业行程范围内，

　　减少机械手的空行程距离，提升作业效率。在实际产线应用中，这类固定结构常用来固定视觉检测模组、点胶作业头、小型焊接机头或者产品载具的升降导向机构，相比一体式焊接的固定支架，这种装配式的结构运输更方便，拆解后可以通过普通货梯转运，不需要动用大型吊装设备，对于高层车间的设备安装非常友好；日常维护时，如果某根立柱出现磕碰损伤，可以单独拆卸更换，不需要整体报废工装，后期维护成本更低。结构上没有多余的复杂传动部件，整体刚性充足，长期使用也不会出现松动移位的问题，只要定期检查螺栓的锁固力矩就能保证结构稳定性，对于需要长期保持固定定位精度的工位来说，这类结构的可靠性远高于简易的焊接支架。
