笔驱动自上而下压合工装结构设计

　　这套笔驱动自上而下的压合结构，最初是针对文具装配线里笔身部件压装工位做的定制化设计，在小型文具、消费电子小零件的压合装配场景里适配性很强，能替代传统手动压合的低效操作，也能适配小型自动化产线的单工位压装需求，不需要额外配置大吨位压装动力源，靠手动扳动驱动臂就能完成稳定压合动作，很适合小批量多批次的零件装配场景，在小型零部件的压入、铆接、贴合工序里都能复用。整个结构的核心逻辑是靠驱动臂的杠杆放大效应，把人手施加的扳动力转化为垂直向下的压合力，驱动臂和压头组件做了联动设计，扳动驱动臂时，压头会沿着固定的垂直导轨槽做直线下行运动，不会出现偏摆错位的问题，压合行程做了硬限位设计，下行到设定位置后会被基座上的限位块挡住，

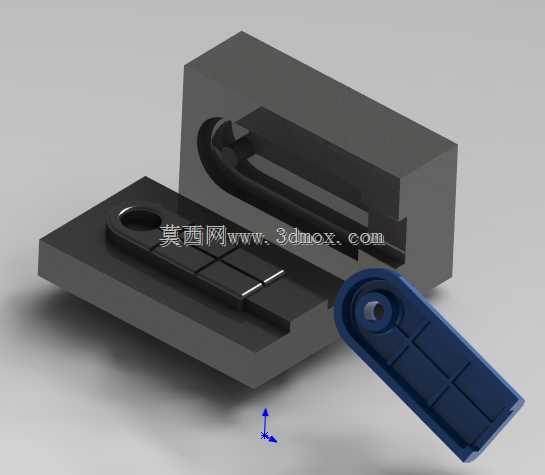

　　避免压合过深损伤工件表面。基座部分采用整体式块体结构，安装面做了平整铣削处理，能直接通过螺栓固定在工作台面上，不需要额外做调平处理，基座上的工件定位槽是根据待压合笔类零件的外形做的仿形设计，零件放入后不会出现横向窜动，定位精度能控制在0.1mm以内，能保证每次压合的位置一致性。驱动臂的转轴位置做了衬套镶嵌设计，长期反复扳动也不会出现转轴磨损松旷的问题，驱动臂的握持部分做了圆弧过渡处理，操作时不会硌手，扳动的力臂长度经过反复测算，普通人用单手握持扳动就能输出足够的压合力，不需要借助额外加力杆。压头部分和驱动臂的连接采用快拆式结构，更换不同规格的压头就能适配不同尺寸的笔类零件压装，不需要整体更换工装，

　　能大幅降低多品类生产时的工装投入成本。整个结构的运动部件之间都预留了合理的配合间隙，不会因为加工误差出现卡滞问题，同时间隙控制在合理范围内，不会出现压合过程中的晃动偏移。从安装边界来看，整个工装的基座长宽尺寸控制在小型工作台的适配范围内，高度不会遮挡操作人员的取放件视线，操作时操作人员只需要把待压合的零件放入定位槽，扳动驱动臂到限位位置，再抬起驱动臂就能取出压合完成的组件，整个操作流程不需要额外的培训，新员工上手就能操作。在实际产线应用里，这套结构除了笔类零件装配，还能通过更换定位块和压头，适配小型塑料件、五金小零件的压合工序，比如小型开关组件的压装、塑料卡扣的铆合等场景，结构本身没有复杂的气动、电动元件，

　　日常维护只需要定期在转轴和滑动面涂抹少量润滑脂就能长期稳定运行，不会出现气动元件漏气、电动元件故障之类的问题，对生产现场的气源、电源没有额外要求，哪怕是没有配套动力源的小型加工车间也能直接投入使用。设计过程中特意把滑动配合面都做在了开放式的位置，日常清理加工碎屑、残留杂物的时候很方便，不会出现碎屑卡进滑动缝隙导致动作卡滞的问题，压头下行的垂直精度经过结构校核，全程的直线度偏差能满足小型精密零件的压合要求，不会出现压偏导致的零件报废问题。整个结构的零件都采用常规的机加工工艺就能制作，没有复杂的曲面或者特殊加工要求，普通的铣床、钻床设备就能完成所有零件的加工，加工成本很低，适合小型加工厂自行制作使用，不需要开模或者定制特殊零件，后期如果有零件磨损，也能快速加工替换件，不会因为备件问题导致工装停用。
