紧凑型齿轮传动箱体结构三维设计

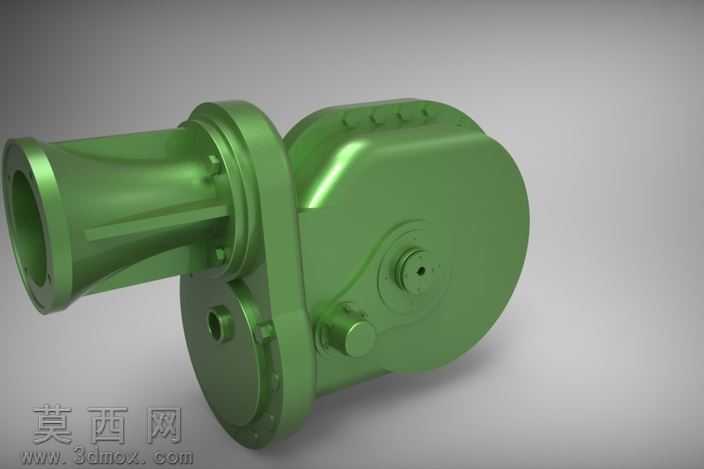

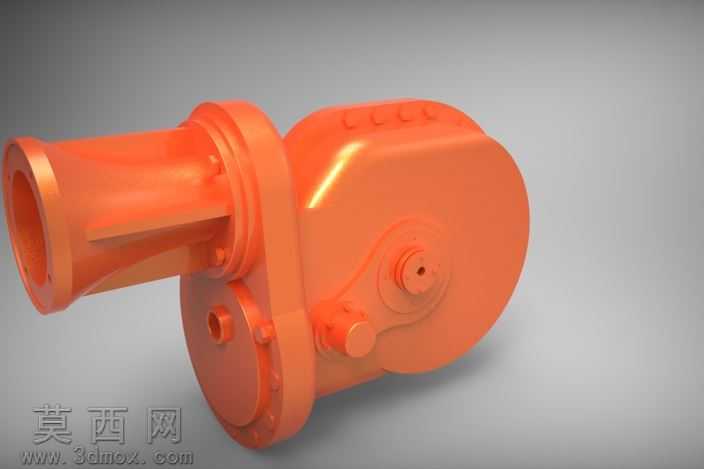

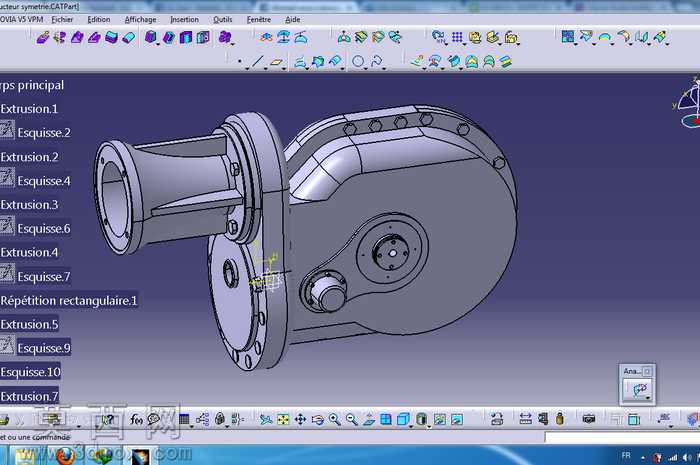

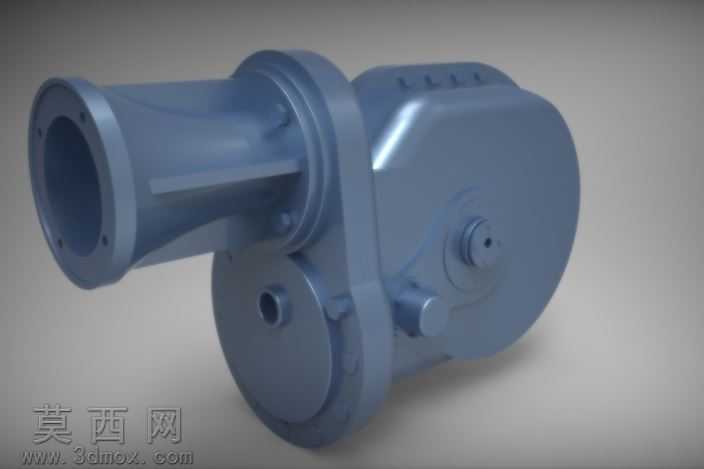

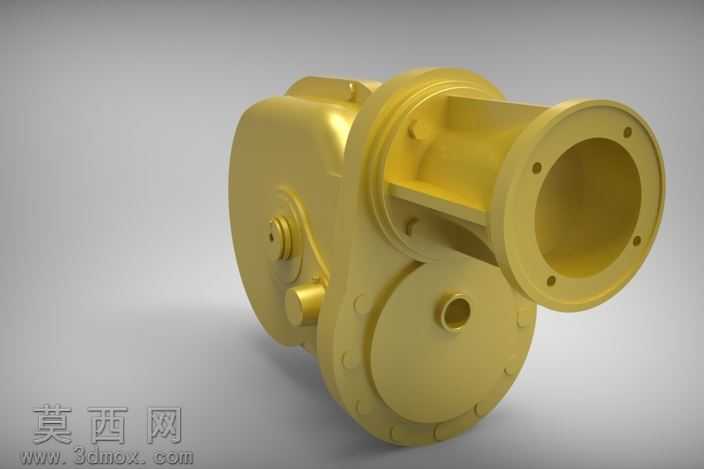

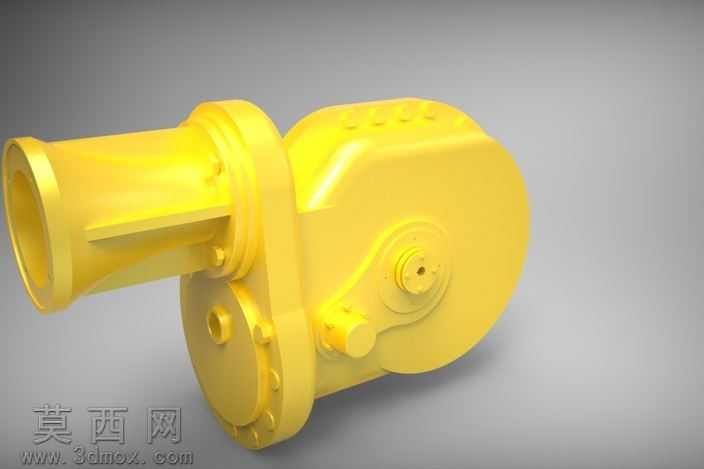

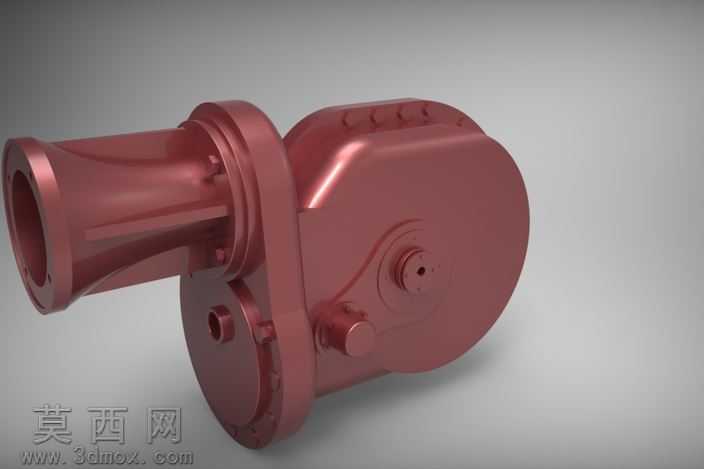

本作品为紧凑型齿轮传动箱体的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循机械传动部件的设计规范与装配逻辑。建模初期先梳理传动箱体的功能需求，确定其作为齿轮传动机构承载壳体的定位，明确输入输出轴的安装方位、法兰连接尺寸、内部齿轮容纳空间的边界参数，先绘制各基准平面与装配定位轴线，搭建整体装配的骨架参考。主体壳体建模采用多特征组合的方式，先通过拉伸特征构建箱体的主腔体轮廓，针对输入侧的法兰连接结构，绘制带螺栓孔分布的法兰截面，拉伸后对螺栓孔进行圆周阵列，保证连接孔的位置度符合装配要求；针对输出侧的轴伸端结构，采用旋转凸台特征构建轴套的同轴结构，保证轴孔与主腔体的同轴度公差要求。箱体侧面的观察孔、油位检测孔、安装定位凸台等附属结构，分别通过拉伸切除、凸台拉伸、圆角过渡等特征完成，对壳体的所有棱边按照铸造工艺要求添加适配的铸造圆角，避免应力集中的同时符合实际加工的工艺特性。内部结构建模时，预留齿轮传动的啮合间隙、轴承安装的定位台阶、密封件的安装槽位，保证内部传动组件装入后不会发生运动干涉，同时兼顾壳体的壁厚均匀性，避免出现壁厚突变导致的铸造缺陷。材质配置上，将壳体材质设定为常用的铸造铝合金，外观呈现哑光金属质感，对加工面与非加工面做了质感区分，法兰密封面、轴孔配合面呈现精加工的金属光泽，非加工的外表面保留铸造壳体的细腻磨砂质感，各连接螺栓、端盖等标准件按照机械设计标准配置对应的金属材质，还原真实部件的视觉效果。整体结构设计紧凑，在满足齿轮传动承载需求的前提下尽可能缩小箱体的整体体积，输入轴与输出轴的空间布局经过反复调整，既保证传动比的实现，也让箱体的外部轮廓规整，便于在设备中进行安装固定。建模过程中对所有特征进行参数化关联，修改核心参数即可快速调整箱体的尺寸规格，适配不同功率、不同传动比的齿轮传动需求，可直接用于后续的工程图生成、装配仿真、有限元受力分析等后续设计环节，也可作为机械传动类教学演示的三维参考模型。
