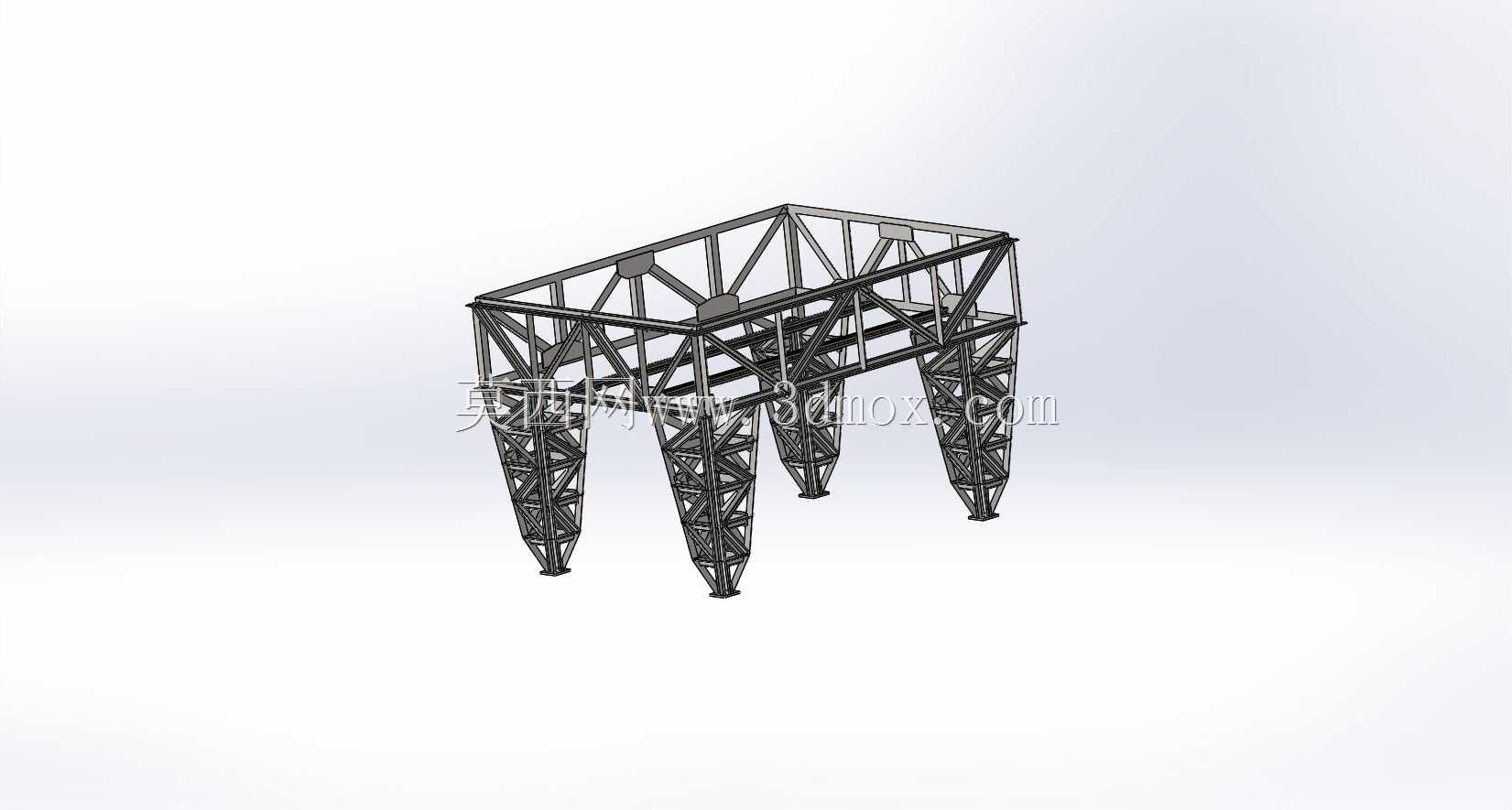

桁架式双支腿龙门起重承载结构

　　该结构为桁架式龙门起重设备的主体承载框架，主要应用于露天货场、预制构件堆场、中小型厂区物料周转区域，也可适配小型水利工程、市政施工场景的定点物料吊运作业，区别于传统箱型梁门式起重机，该结构主打轻量化场景下的中小吨位载荷作业，覆盖1-5吨级的常规物料吊运需求，可配合电动葫芦、小型起重小车完成跨度范围内的横向、纵向物料移位，适配散货捆扎、预制件转运、设备检修吊装等常规作业工况。

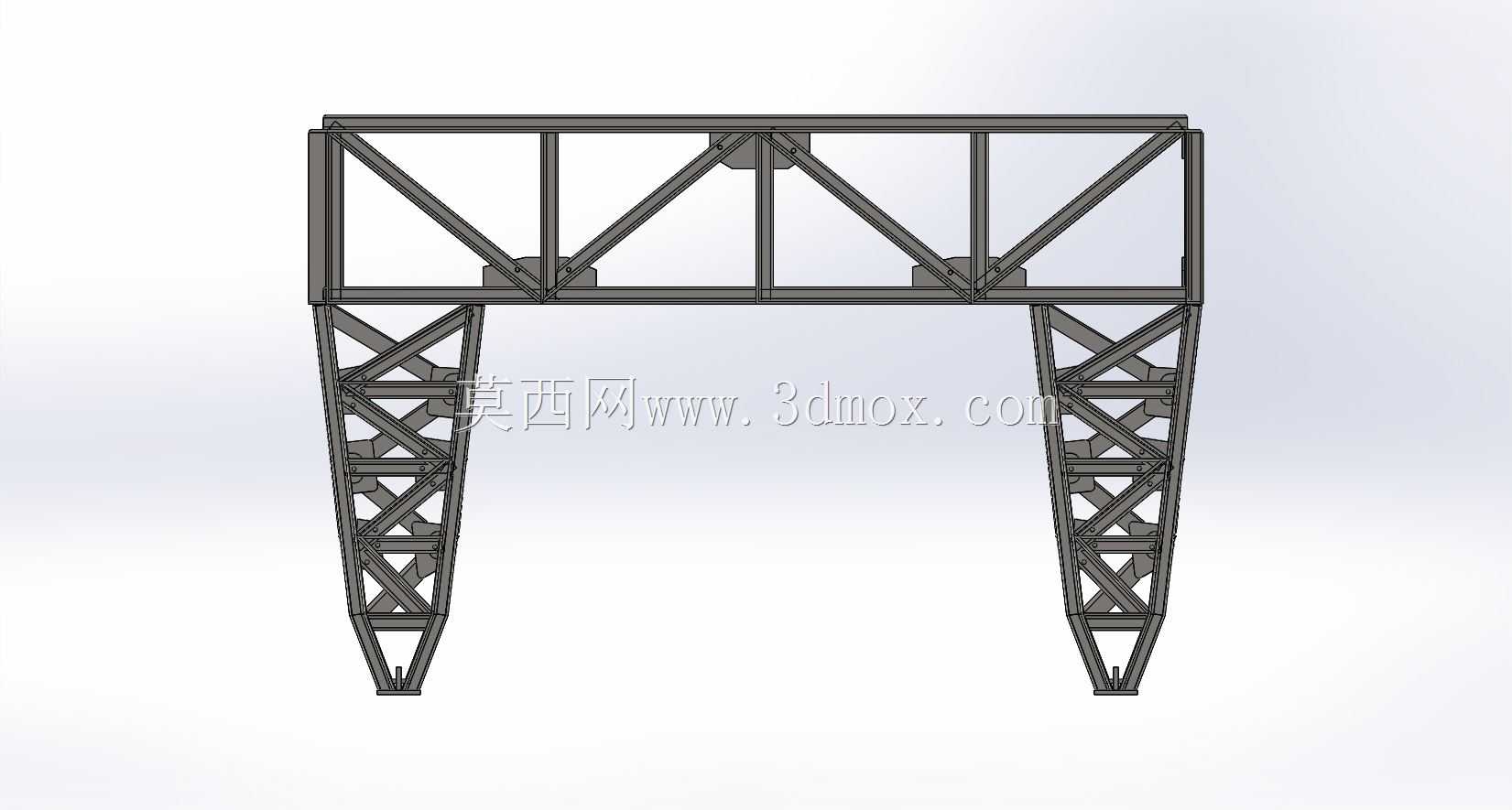

　　从结构功能特性来看，整体采用空间桁架构型，主梁部分为平行弦桁架设计，上下弦杆采用等截面型钢拼接，腹杆采用三角腹杆布置形式，能够在降低整体自重的前提下，保证主梁的竖向抗弯刚度与水平方向抗扭性能，相比同跨度、同载荷等级的箱型梁结构，自重可降低35%以上，同时大幅减少风阻，适配露天多风区域的作业需求，降低结构所受水平风载荷的影响。两侧支腿采用变截面锥形桁架设计，上窄下宽的构型能够逐步将主梁传递的竖向载荷分散传递至底部行走基础或固定基础，支腿腹杆同样采用交叉三角布置，可同时承受竖向压力、作业时的水平制动力以及非工作状态下的风载荷，避免支腿出现侧向失稳问题。主梁与支腿的连接节点采用加强型节点板设计，所有腹杆与弦杆的连接位置均设置贴合节点板，分散节点处的应力集中，避免长期交变载荷下出现节点焊缝开裂的问题。

　　设计思路上，该结构优先考虑了中小吨位起重作业的成本控制与安装便捷性，所有杆件均采用常规标准型钢，无需定制特殊截面型材，加工时可直接采用型材切割、焊接成型，加工工艺门槛低，普通结构件加工厂即可完成制作，无需大型折弯、压型设备。桁架结构的镂空特性也大幅降低了后期维护难度，所有杆件焊缝、连接位置都可直接目视检查，无需进入封闭箱型结构内部作业，日常防腐涂刷、螺栓紧固的维护工作量远低于箱型梁结构。支腿底部预留了标准连接法兰接口，既可以适配轨道行走轮组，实现轨道式定点往复作业，也可以连接固定地脚螺栓，作为固定工位的起重承载架使用，甚至可以加装轮胎式行走底盘，改装为简易移动龙门吊，适配多工位灵活转场的作业需求。

　　从安装边界与尺寸适配来看，该结构主梁跨度可根据实际作业场地需求在12-20米区间调整，主梁底部的作业净空高度可根据支腿长度调整，常规配置下净空高度为6-9米，可满足普通货运车辆、预制构件的通行与吊装需求。安装时无需大型吊装设备，单段桁架杆件重量均控制在50kg以内，可通过人工配合小型手拉葫芦完成现场拼接组装，适合交通不便、大型设备无法进场的郊野作业场地。结构整体的接地比压经过优化，固定安装时仅需做常规混凝土地基即可满足承载要求，无需特殊桩基础处理，轨道安装时可采用轻型钢轨，降低基础施工的成本与周期。作业过程中，桁架结构的阻尼特性可有效吸收起重小车启停、物料起升制动产生的振动，减少作业时的结构晃动量，提升吊装对位的精度，适合需要精准对位的设备零部件吊装、预制构件安装等作业场景。
