6吨起重滑轮组帕兰加结构设计

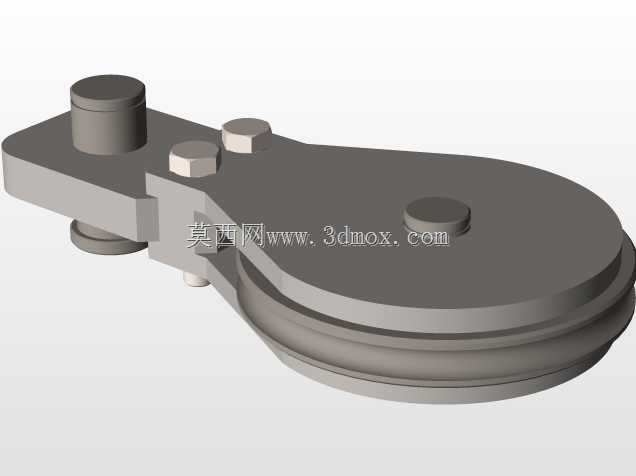

在中小型起重作业场景里，这类带侧夹板的单轮起重滑轮构件，常被搭配在手拉葫芦、小型卷扬机或者临时吊装索具中使用，核心作用是改变钢丝绳的牵引方向，同时通过滑轮的滚动摩擦降低钢丝绳牵引时的阻力，减少索具磨损，适配6吨额定载荷的垂直吊装、水平拖拽类作业，在厂房设备移位、户外小型构件吊装、仓储重物装卸这类场景里应用十分普遍。从结构设计逻辑来看，整个构件采用分体式夹板夹持滑轮的结构，两块对称的金属侧板通过六角头螺栓实现紧固连接，侧板一端加工出铰接安装孔，用来和吊具的上挂点或者牵引端的连接件铰接，保证整个滑轮组件可以随受力方向灵活偏转，避免钢丝绳出现偏磨跳槽的问题。滑轮本体采用带圆弧绳槽的轮体结构，绳槽的曲率半径匹配常用的6吨级起重钢丝绳直径，槽深足够包裹钢丝绳三分之一以上的截面，防止作业过程中钢丝绳脱出绳槽；轮体中心设置销轴安装位，销轴和侧板之间采用间隙配合，保证轮体可以绕销轴灵活转动，销轴端部设置限位结构，避免作业过程中销轴窜动脱出。侧板的外形采用流线型过渡设计，没有尖锐的外凸棱角，一方面可以减少构件在吊装移动过程中对周边物件的剐蹭，另一方面也能降低构件自身的应力集中，在承受额定载荷的时候，夹板的受力分布更均匀，不会在转角位置出现应力过载开裂的问题。安装边界方面，铰接端的圆柱凸台直径和配套吊耳的安装孔尺寸适配，安装时只需要将铰接端插入对应吊耳孔，插入开口销或者锁紧挡圈即可完成固定，不需要复杂的安装工装；夹板外侧的紧固螺栓采用标准外六角头，日常维护时用普通扳手即可完成拆装，方便定期检查滑轮轮槽的磨损情况、销轴的润滑状态，及时更换磨损超标的零件。设计过程中特意将滑轮的转动中心和夹板铰接中心的距离控制在合理范围，既保证钢丝绳进出绳槽时的偏角不超过允许值，避免钢丝绳和夹板侧边发生摩擦，也控制了整个构件的整体长度，不会因为尺寸过大影响狭小空间内的吊装作业。绳槽的表面粗糙度做了针对性控制，既不会因为过于粗糙加速钢丝绳的磨损，也不会因为过于光滑导致钢丝绳和轮槽之间摩擦力不足出现打滑；轮体的材质选用耐磨钢材，经过表面硬化处理，在长期承受钢丝绳挤压、摩擦的工况下，轮槽的磨损速率更低，延长整个构件的使用寿命。侧板的厚度经过载荷校核，在承受6吨额定载荷时，夹板的螺栓孔位置、铰接孔位置的变形量都在允许范围内，不会出现塑性变形导致构件失效；螺栓的规格也经过强度匹配，保证两块夹板夹持力足够，不会在受力时出现夹板张开、滑轮脱出的问题。实际使用时，钢丝绳从滑轮下方的绳槽绕过，一端连接被吊重物，另一端连接牵引设备，当牵引设备收卷钢丝绳时，滑轮随钢丝绳的移动灵活转动，将滑动摩擦转化为滚动摩擦，大幅降低牵引所需的拉力，同时铰接端的转动结构可以自动适配钢丝绳的受力角度，不管是垂直起吊还是斜向牵引，都能保证钢丝绳始终处于绳槽中心位置，减少非正常磨损。日常维护时，只需要定期向销轴位置加注润滑脂，检查绳槽是否出现裂纹、过度磨损，检查紧固螺栓是否有松动，检查铰接端的限位件是否完好，即可保证构件长期稳定工作，不需要复杂的维护流程，适配工地、厂房、仓储等多种作业环境的使用需求。
