机械传动用单臂铰接连接构件

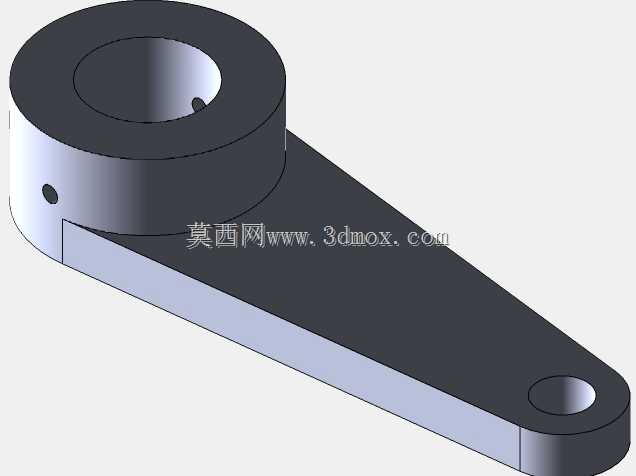

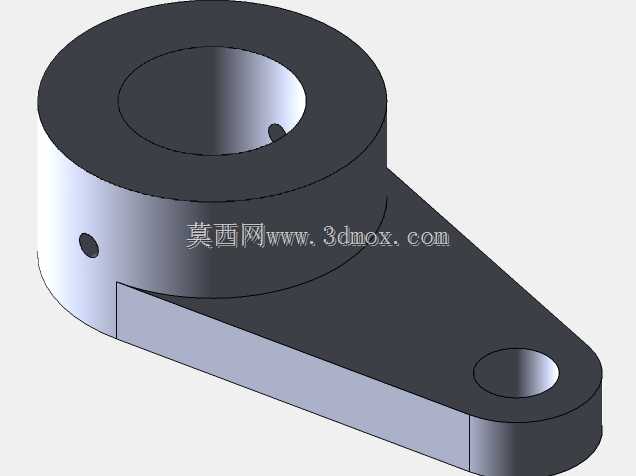

这类单臂铰接构件在轻工自动化输送线、小型专用工装夹具、半自动包装设备的间歇传动机构里应用十分普遍，核心作用是在固定铰点与执行端之间传递定角度的摆动力矩，同时抵消传动过程中产生的径向偏载，避免相邻传动件出现别卡、磨损过快的问题。从结构设计逻辑来看，构件主体采用厚板臂身与一体化铰支座的组合形式，大端的带孔圆柱段是固定铰接位，内孔用于配套安装衬套或者滚动轴承，孔壁预留的顶丝孔可以对穿入的铰接轴做周向锁紧，防止轴与孔之间出现相对转动造成的旷量，圆柱段侧面的径向小孔是润滑油注油通道，日常维护时可以直接注入润滑脂，减少铰接副的摩擦损耗。臂身采用变截面的长条结构，从大端铰座向小端铰接位逐步收窄厚度，这种设计不是单纯为了减重，而是根据摆臂工作时的弯矩分布做的应力匹配——大端靠近固定铰点，承受的弯矩最大，所以保留足够的结构厚度保证刚性，向小端延伸时弯矩逐步降低，适当收窄截面可以降低臂身自身的转动惯量，让驱动端的动力输出更平顺，不会因为臂身自重过大造成启停瞬间的冲击。小端的通孔是活动铰接位，用于连接执行端的连杆或者动作拨杆，孔的端面做了倒角处理，安装配套的铰接销时可以快速导向，也能避免装配时销子刮伤孔壁的配合面。从安装边界来看，大端铰座的圆柱外径决定了铰接位的安装空间需求，安装时需要预留足够的径向间隙，保证臂身摆动时不会和周边的机架、其他传动构件发生干涉；臂身的总长度决定了执行端的摆动行程范围，选型时需要根据实际需要的摆动线位移匹配对应臂长的构件，同时要注意臂身摆动平面的空间预留，避免臂身摆动过程中触碰管线或者其他设备部件。在实际工况中，这类铰接臂通常和凸轮机构、曲柄滑块机构配合使用，比如在小型纸盒成型设备的折边工位，这类摆臂会带动折边压板完成定角度的往复摆动，把涂胶后的纸盒侧边压合到位；在工装夹具的锁紧机构里，这类摆臂可以作为肘节锁紧的传动构件，把气缸的直线推力转化为压头的压紧动作，借助臂身的刚性保证锁紧力足够稳定，不会因为加工过程中的振动出现松脱。设计这类构件的时候，需要重点关注两个铰接孔的中心距公差，还有两个孔的轴线平行度要求，如果中心距偏差过大，会造成传动行程不准，导致执行端动作不到位；如果两个孔的轴线平行度超差，装配后铰接副会出现别卡，摆动过程中阻力骤增，不仅会加速轴承和衬套的磨损，还会增大驱动端的负载，严重时甚至会造成驱动电机过载烧毁。另外臂身的平面度也有相应要求，因为臂身是在固定平面内摆动，如果臂身本身翘曲变形，摆动过程中会和相邻的安装板产生摩擦，不仅会产生异常噪音，还会造成臂身表面的磨损，长期使用甚至会出现臂身变形的问题。这类构件的材质通常选用中碳钢做调质处理，表面做发黑或者镀锌防锈处理，兼顾结构强度和使用环境的防锈需求，在一些对轻量化有要求的高速摆动工位，也会采用铝合金材质做硬质阳极氧化处理，在保证足够刚性的前提下降低自身重量，减少高速摆动时的惯性冲击。
