传动用等径伞形锥齿轮结构设计

　　在相交轴动力传递的工况场景里，锥齿轮是无法被替代的核心传动零件，常见于差速机构、角向进给传动单元、农机转向传动组、小型机床主轴转角输出端这类需要改变动力传输方向的位置，和圆柱齿轮的平行轴传动逻辑不同，这类零件的啮合面沿节锥母线分布，设计时需要先匹配传动比确定分锥角，再结合安装距推算齿顶锥、齿根锥的角度参数，避免装配后出现齿面偏载、啮合间隙超差的问题。这个锥齿轮采用直齿齿形设计，加工门槛更低，小批量生产时可以用刨齿机直接加工，不需要复杂的螺旋齿铣削设备，日常维护时的齿面修磨、间隙调整也更便捷，适合中低速、载荷波动不大的传动场景，比如小型输送线的转角动力输入、手动操作的机械调节机构、农用机具的动力换向单元，

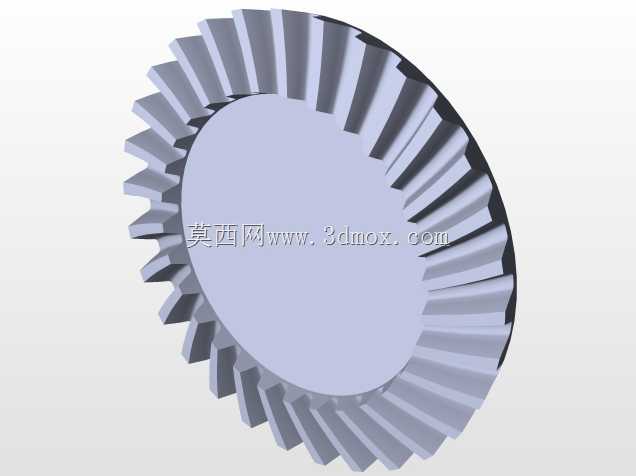

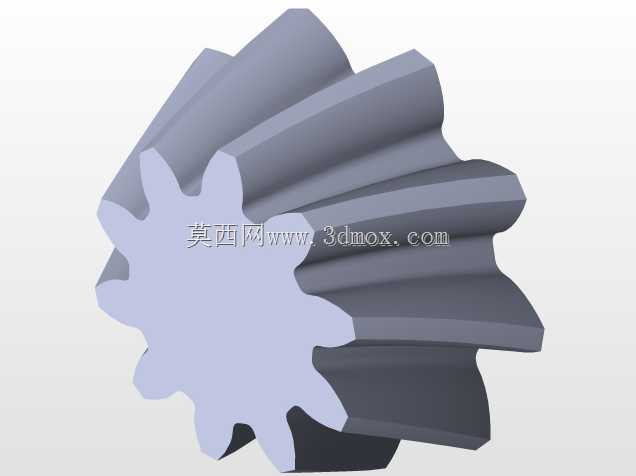

　　这类场景对传动平稳性的要求没有高速传动严苛，直齿锥齿轮的承载能力完全可以覆盖使用需求，同时采购和维护成本更低。从结构上看，该锥齿轮的轮齿沿锥面均匀分布，齿厚从大端向小端逐渐收窄，设计时特意将齿顶高系数取标准值，保证和同模数配对齿轮的啮合重合度满足使用要求，避免单齿受力过大出现断齿风险；齿根位置做了标准圆角过渡，减少应力集中，在承受冲击载荷时可以分散齿根位置的应力，提升零件的疲劳寿命。安装端的轴孔尺寸按照常用的传动轴直径匹配设计，键槽位置符合通用传动件的安装标准，不需要额外定制连接轴就可以直接和现有传动系统适配，安装时只需要保证两个配对锥齿轮的节锥顶点重合，调整好轴向位置保证齿侧间隙在合理区间，就可以实现稳定的动力传输，

　　不需要复杂的调试步骤。在实际选型应用时，需要注意安装边界的空间预留，锥齿轮的轴向定位要可靠，通常会在轴肩位置加装锁紧挡圈或者圆螺母，避免传动过程中受轴向分力出现齿轮窜动，导致啮合位置偏移加剧齿面磨损；齿面润滑根据转速不同选择对应的润滑方式，低速工况可以采用润滑脂定期涂抹，转速稍高的封闭传动腔可以采用齿轮油飞溅润滑，保证啮合面始终有油膜覆盖，降低齿面磨损速率。这类直齿锥齿轮的设计不需要做齿向修形，建模时先绘制分锥、齿顶锥、齿根锥的基准曲面，再通过齿形轮廓沿锥面阵列切除生成轮齿，建模过程中要注意齿形的渐开线轮廓在锥面不同截面的缩放比例，保证生成的轮齿和实际加工的齿形一致，后续做啮合运动仿真时不会出现干涉问题，

　　也能直接导出工程图用于生产加工，不需要额外做参数修正。在设备维护场景中，这类锥齿轮的磨损检查也比较直观，只需要观察齿面的接触斑点位置，如果接触斑点偏向齿大端或者小端，只需要调整齿轮的轴向安装位置就可以修正啮合状态，不需要更换零件，只有当齿面出现点蚀、断齿、磨损量超过齿厚的十分之一时才需要更换配件，配件的互换性较强，只要模数、齿数、分锥角参数匹配就可以直接替换，不需要对整个传动机构做改动。
