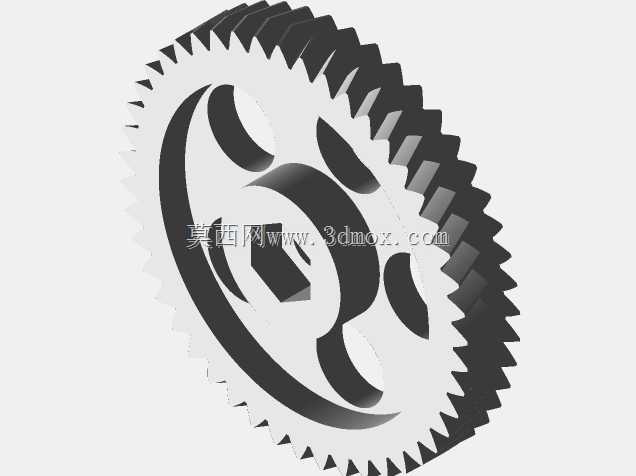

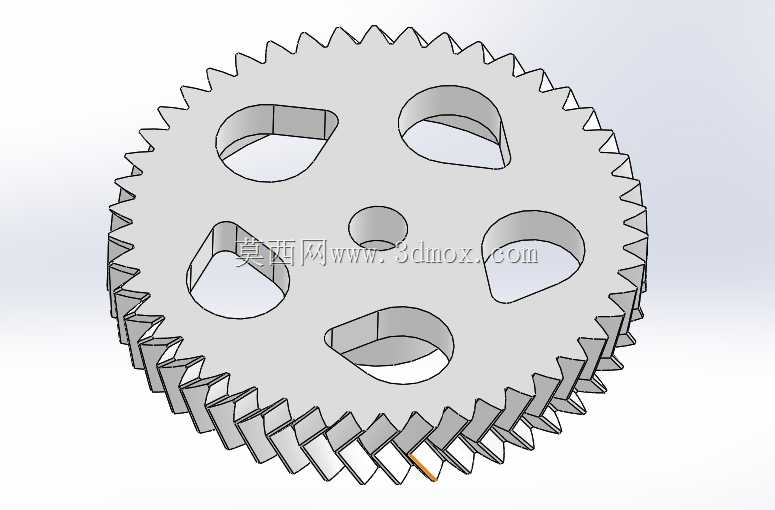

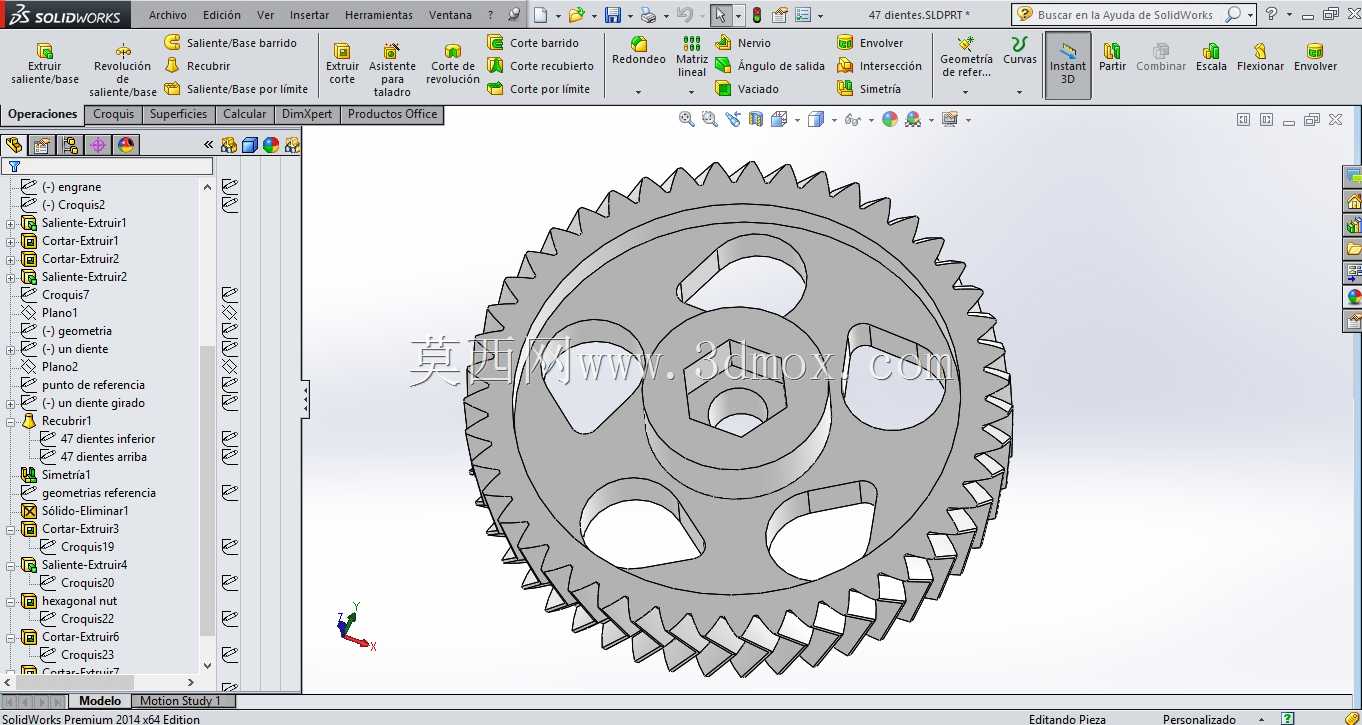

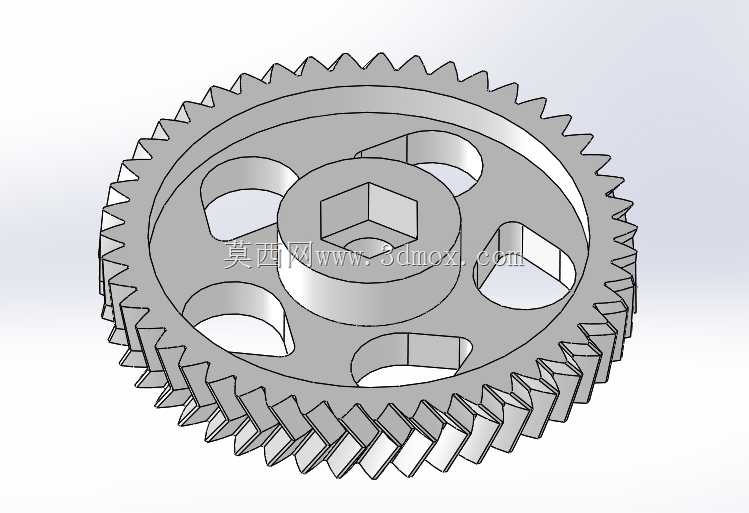

47齿轻量化人字形传动齿轮结构

这款人字形齿轮在传动结构设计中，主要用于需要抵消轴向力、保障高速重载平稳传动的工况场景，常见于精密传动箱、高速输送设备的动力传输单元、中小功率减速机的啮合副中，相比直齿圆柱齿轮，其人字齿的对称齿向设计能在啮合过程中让两侧斜齿产生的轴向分力相互抵消，不需要额外设置推力轴承来承担轴向载荷，能有效降低支撑结构的设计复杂度，同时啮合重合度远高于同模数直齿轮，传动过程中齿面接触应力分布更均匀，冲击、振动与运行噪音都能得到明显控制，适合连续运转的传动场景。从结构设计来看，该齿轮采用辐板式轻量化构型，轮缘与中心轮毂之间通过均匀分布的镂空减重孔连接，在保证轮体整体刚度、满足齿根抗弯强度要求的前提下，尽可能削减了非受力区域的材料冗余，既降低了齿轮自身的转动惯量，让启停阶段的动态响应更灵敏，也减少了高速旋转时的自身重量带来的轴系载荷。中心安装位采用内六角形的孔位设计，区别于常规的平键连接圆孔，这种型面连接的方式不需要额外加工键槽，也不需要配置键类连接件，能让轮毂与传动轴之间的周向传力接触面更大，避免键槽处的应力集中问题，同时装配时可以直接将齿轮压入对应外形的轴段，轴向定位可以通过轴肩与轴端挡圈配合实现，安装对位更便捷，适合需要快速拆装维护的模块化传动单元。齿部参数匹配常规的渐开线圆柱齿轮啮合标准，两侧斜齿对称分布在轮缘两侧，啮合过程中轮齿是逐渐进入与退出啮合状态，不会出现直齿轮传动时的整齿突然啮入啮出的冲击，在高速运转工况下能保持更稳定的传动比，不会因为轴向窜动影响啮合精度。设计过程中需要重点控制几个边界尺寸：首先是齿顶圆的外径尺寸，要匹配传动箱内部的安装间隙，避免旋转时与箱体内壁或者相邻传动件发生运动干涉；其次是中心安装孔的形位公差，内六角孔的各边平行度、与齿轮基准端面的垂直度需要严格控制，保证装配后齿轮的径向圆跳动与端面圆跳动在允许范围内，避免运转时出现偏载导致齿面局部磨损加剧；再者是轮缘的厚度要匹配齿根的强度要求，不能因为追求轻量化过度削减轮缘厚度，导致啮合受力时轮缘出现形变影响齿面接触精度；辐板上的减重孔采用圆弧过渡的异形构型，所有孔位的边角都做了圆角处理，避免应力集中在尖角位置，防止长期交变载荷下出现辐板开裂的问题。实际应用中，这类齿轮通常配对使用或者与对应参数的斜齿轮组成啮合副，安装时要保证两轴的平行度公差在设计允许范围内，齿侧间隙要根据运行转速、载荷大小调整到合理区间，既要避免间隙过大导致传动回程误差超标，也要防止间隙过小出现运转卡滞、齿面润滑不足导致的磨损失效。齿面的加工精度需要满足中高速传动的要求，齿部的表面粗糙度要控制在合理范围，保证啮合时油膜能稳定形成，降低齿面磨损速率。中心内六角安装孔的尺寸公差要与配合轴段的公差匹配，采用过渡配合的公差带设计，既保证装配时的传力可靠性，也避免过盈量过大导致装配时轮毂出现胀裂问题。另外齿轮的基准端面需要保证足够的平面度，装配时与轴肩的贴合面要平整，避免锁紧后齿轮出现倾斜，导致齿面接触偏载，长期运行出现断齿、点蚀等失效问题。这类人字齿轮相比普通斜齿轮，不需要额外承受轴向力，所以支撑轴的轴承选型可以只用深沟球轴承或者圆柱滚子轴承承担径向载荷，不需要搭配角接触轴承或者推力轴承，能有效压缩传动单元的轴向安装尺寸，让整体传动结构更紧凑，适合安装空间受限的精密传动设备中。
