钣金折弯组合式杆件定位支撑构件

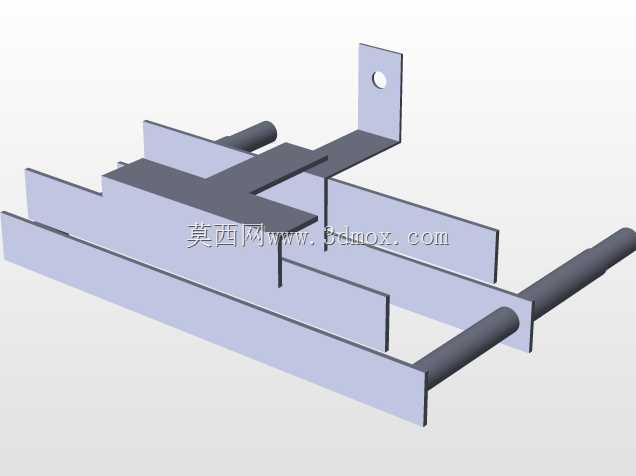

　　这类钣金折弯组合构件，常见于轻型物料输送线侧边的杆件定位场景，也可作为小型工装夹具的基础支撑单元使用，核心作用是为贯穿的圆杆件提供径向限位与轴向滑动导向，同时依托侧边带孔的折弯支耳完成整体结构在设备机架上的固定安装。从结构设计逻辑来看，整体采用等厚薄钢板折弯成型，没有额外的焊接拼接工序，所有成型面通过数控折弯机一次折出，既控制了加工成本，也避免了焊接变形带来的尺寸公差累积问题。构件主体由多道平行的折弯立板构成，相邻立板之间预留了等宽的卡槽，可嵌入其他薄型钣金挡板或光电传感器的安装片，不需要额外钻孔攻丝就能完成附属配件的快速装配，适配产线快速迭代改造的需求。贯穿构件的两根圆杆件，穿过多块立板上同轴开设的圆孔，

　　圆孔与杆件之间采用间隙配合，既保证杆件可以顺畅穿入，也能限制杆件在垂直于轴线方向的晃动量，立板之间的间距经过匹配计算，刚好能为杆件提供足够的支撑跨距，避免杆件受径向载荷时出现过大挠度。侧边向上延伸的折弯支耳上开有单安装孔，安装时可通过螺栓与机架上的长圆孔配合，实现整体构件在一定范围内的位置微调，补偿机架加工时的位置误差，降低装配时的对位难度。从安装边界来看，构件整体沿杆件轴向的长度可根据实际支撑需求调整立板数量来适配，垂直于轴向的宽度由折弯边的展开尺寸决定，支耳的折弯高度预留了足够的螺栓安装操作空间，不需要在安装位置额外预留沉头或避让空间，适合在空间紧凑的设备内部布置。设计时需要重点关注折弯内R角的取值，

　　要匹配板材厚度选择对应的折弯下模，避免折弯处出现裂纹或回弹超差的问题，所有立板上的杆件安装孔需要在折弯前通过数控冲床或激光切割一次加工完成，保证各孔的同轴度，减少后续装配时杆件卡滞的概率。构件表面没有额外的喷涂或镀层要求时，可直接采用冷轧钢板加工后使用，若应用在有防锈需求的场景，可在折弯成型后做镀锌或喷塑处理，不会影响各配合面的尺寸精度。在实际产线应用中，这类构件常用来承托轻质的物料滑杆，或是作为小型气动元件的安装基座，通过调整立板的间距和支耳的安装位置，可适配不同直径的杆件和不同的安装面高度，不需要重新开模，仅调整激光切割的下料图纸和折弯程序就能快速完成定制化调整，非常适合小批量多品种的非标自动化设备配套使用。
