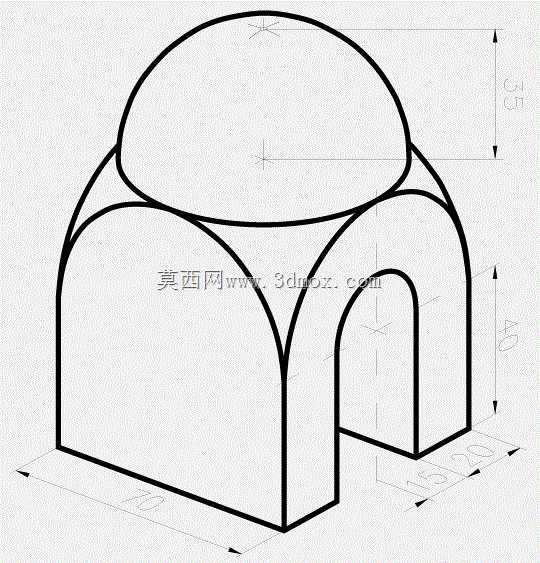

拱形基座半球顶真空吸盘结构

这类带拱形基座的半球顶吸盘，在轻工包装、电子组装、板材转运场景里的适配性远高于常规平口吸盘，尤其是面对带轻微弧面、表面有浅纹理的工件时，半球形的顶部接触曲面能在负压建立初期快速完成边缘密封，不会像平口吸盘那样因为局部贴合缝隙出现负压泄漏、吸附力骤降的问题。做结构设计的时候，首先要考虑的是安装边界的限制，这类吸盘的基座采用U型拱形开槽结构，不是常规的圆柱直柄安装，开槽的宽度要匹配生产线常用的安装挂板厚度，拱形的内弧面要做R角过渡，避免安装时应力集中导致基座开裂，同时拱形结构的存在，能让吸盘在接触工件时拥有小幅度的横向摆动余量，应对工件摆放位置存在±2mm以内偏差的工况，不需要额外加装浮动接头就能完成自适应贴合，能简化整套吸附工装的结构复杂度。

从功能特性来看，半球形的吸附面壁厚要做均匀控制，壁厚差不能超过0.2mm，不然在负压抽气的时候，薄的位置会先出现形变凹陷，导致密封面错位，吸附力达不到设计值。基座部分的硬度要比顶部吸附面高两个邵氏硬度等级，这样安装锁紧的时候基座不会出现过度形变，能长期保持安装位置的精度，而顶部的软质半球面在接触工件时能产生0.5-1mm的压缩量，填充工件表面的微观不平度，建立稳定的负压腔。实际应用里，这类吸盘常用来吸附纸质包装盒、带弧面的塑料外壳、薄型亚克力板，在3C产品组装线上，用来转运手机中框、笔记本外壳的时候，不会像硬接触夹具那样刮伤工件表面的喷涂或阳极氧化层，在包装线上吸附纸箱的时候，半球面的接触面积比同直径的平口吸盘大15%左右，搬运过程中工件晃动的幅度更小，不会出现掉件的问题。

设计建模的时候，要先确定吸附力的需求，根据单次吸附工件的最大重量，反推半球面的有效吸附直径，负压值通常设定在-40kpa到-60kpa之间，这个区间下软质胶面的形变量在可控范围内，不会因为负压过大导致胶面被过度吸入内腔，出现接触面积反而减小的问题。拱形基座的开槽深度要比安装挂板的插入深度深1mm，预留安装调整的余量，基座底部的两个支撑脚要做平面度管控，安装后两个支撑脚要同时贴合安装板表面，避免单侧受力导致吸盘倾斜，吸附时出现偏载。外形尺寸上，这类吸盘的总高度通常控制在30mm到50mm之间，半球顶的直径占总宽度的70%左右，剩下的30%是拱形基座的结构宽度，这个比例下，吸盘的整体重心落在安装面的中心位置，高速移动的时候不会出现惯性晃动。还要注意的是，半球面和拱形基座的衔接位置要做圆弧过渡，不能有直角棱边，不然胶料在这个位置会出现应力集中，反复压缩形变后容易出现撕裂，缩短吸盘的使用寿命。在气动回路搭配上，这类吸盘要配合带真空破坏阀的发生器使用，释放工件的时候，能快速向负压腔内通入压缩空气，让半球面快速回弹，不会因为胶面和工件之间的残余吸附力，导致工件释放位置出现偏差，尤其是在高速分拣的工况下，释放响应时间要控制在0.1s以内，才能匹配生产线的节拍。另外，拱形基座的侧面不需要额外做气管接头的安装位，气管可以从基座的顶部中心位置接入，走管路径不会和旁边的其他工装产生干涉，在多吸盘阵列排布的工装上，相邻吸盘的中心距只要比半球直径大5mm就能避免工作时互相碰撞，空间利用率比带侧接接头的吸盘更高。
