纺纱设备回转导纱机构结构设计

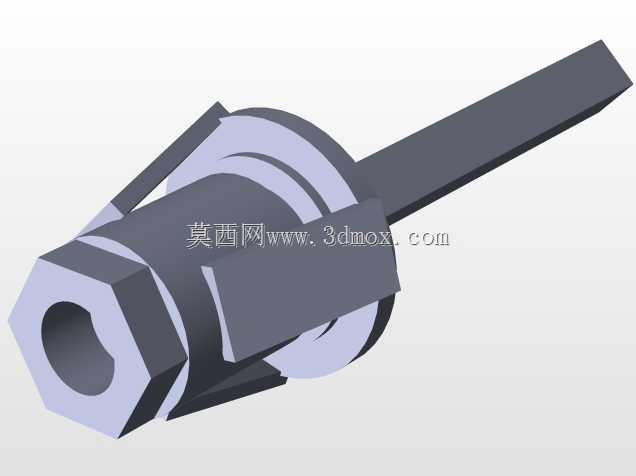

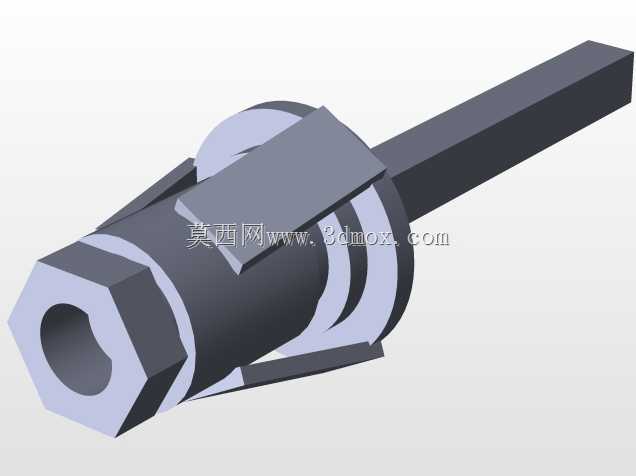

在环锭纺、气流纺等主流纺纱生产场景中，纱线从粗纱卷退绕后进入牵伸机构前，需要经过多组导向构件完成张力稳定、路径约束，避免纱线在高速运行中出现抖动、跳槽、张力波动过大的问题，直接影响成纱条干均匀度与断纱率。本次呈现的回转式导纱构件，是针对细纱机导纱路径优化设计的专用功能部件，区别于传统固定导纱钩的滑动摩擦形式，该构件采用回转式结构，工作过程中随纱线拖动产生同步转动，将纱线与构件间的滑动摩擦转化为滚动摩擦，大幅降低纱线表面毛羽的产生概率，同时减少构件自身的磨损速率，延长备件更换周期。从结构设计逻辑来看，构件主体采用同轴阶梯式布局，一端为带内孔的六角安装基座，内孔用于穿入设备安装轴，六角结构可配合锁紧螺母实现周向防转，避免构件工作过程中出现轴向窜动或周向打滑；基座向外延伸出对称布置的翼状导向面，导向面做圆弧过渡处理，无尖锐棱角，防止高速运行的纱线被棱角刮断；构件另一端延伸出扁平状的定位杆，用于嵌入设备安装座的定位槽内，完成安装角度的精准固定，保证导向面与纱线路径的夹角处于设计最优区间。从安装边界来看，构件整体轴向长度适配常规细纱机导纱板的安装间距，最大回转外径不会与相邻的牵伸胶辊、导纱喇叭口产生运动干涉，安装时仅需将基座内孔对准安装轴推入，将定位杆卡入对应定位槽后拧紧紧固螺母即可完成装配，无需额外调整工装，适配现有主流细纱机型的安装尺寸，可直接替换原有固定导纱钩完成升级改造。在功能特性层面，构件的回转配合面采用小间隙配合设计，转动阻尼控制在合理区间，既不会因阻尼过小导致构件随意晃动造成纱线路径偏移，也不会因阻尼过大无法随纱线转动失去减磨效果；导向面的表面粗糙度控制在Ra0.8以下，经过抛光处理，进一步降低纱线通过时的摩擦阻力，减少毛羽生成。实际生产应用中，该类回转导纱机构可适配纯棉、涤棉、化纤等多种材质纱线的纺纱工艺，在20000r/min以上的锭速工况下仍能保持稳定工作，相比传统固定导纱钩，可降低千锭时断纱率15%左右，同时减少导纱构件的更换频次，降低设备运维的人工与备件成本。设计过程中需要重点考量的是构件的动平衡性能，由于翼状结构为对称布置，建模时需要严格保证两侧导向面的质量分布均匀，避免高速转动时产生离心振动，传导至纱线造成张力波动；同时内孔与安装轴的配合公差需要严格控制，间隙过大会导致构件转动时出现径向跳动，间隙过小则会造成转动卡滞，无法实现随纱线回转的设计功能。此外，定位杆的厚度与安装槽的尺寸需要匹配，保证安装后构件的导向面处于正确的工作角度，若角度偏差过大，会导致纱线脱离导向面的最优接触位置，无法发挥回转减磨的作用。
