弯管式带法兰连接管路接头结构

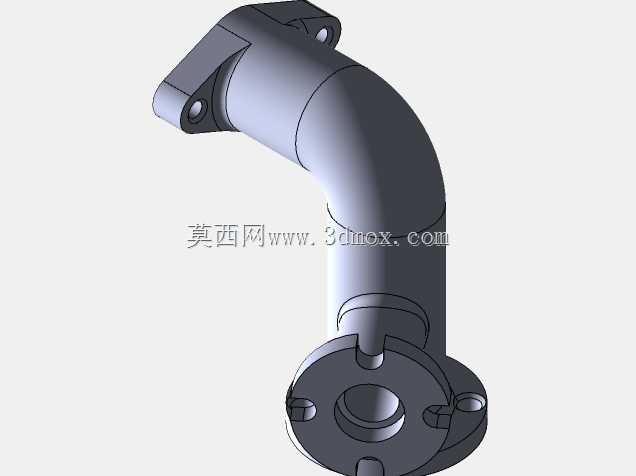

　　这类弯管接头在流体输送系统里承担着管路转向、不同接口段衔接的核心作用，常见于液压泵站、气动控制回路、工业冷却循环管路、小型流体设备的内部管线排布场景，用来改变介质流向，同时匹配不同安装位置的管路对接需求，避免管路强行弯折产生的应力集中与通径缩径问题。从结构设计来看，下端采用标准圆形法兰连接结构，法兰端面上均匀分布多个安装孔，可通过螺栓与对应法兰端的管路、阀件或设备接口实现刚性密封连接，法兰端面预留的密封槽结构可适配O型圈、密封垫片等常用密封件，保证承压状态下介质无泄漏；上端采用双凸耳式的安装对接结构，两个带通孔的凸耳对称分布在接口两侧，可通过螺栓或快装销件与上方管路、执行元件接口完成固定，这种设计相比传统螺纹连接，

　　安装时无需旋转整段管路，适配安装空间受限、管路无法周向转动的装配场景。整体弯管段采用平滑圆弧过渡的流道设计，转弯处的曲率半径经过优化，既控制了整体安装占用空间，又尽可能降低流体流经转弯段时的局部阻力损失，减少介质在弯道处的湍流、压降问题，对于输送带有微小颗粒的流体介质，平滑流道也能减少颗粒在管壁处的沉积，降低管路堵塞风险。设计过程中首先要确定两端接口的安装位置相对关系，明确两端接口的中心距、轴向夹角，以此确定弯管段的弯曲半径与整体走向，同时要校核管壁厚度满足对应工况的承压要求，法兰端的安装孔位置度、凸耳孔的同轴度都要控制在合理公差范围内，避免安装时出现螺栓无法穿入、对接面贴合不严的问题。安装边界方面，下端法兰的外径、

　　安装孔分布圆直径决定了对接端的最小安装空间，安装时需要预留出螺栓穿入、拧紧的操作空间，通常法兰周向要留出至少能容纳套筒扳手操作的间隙；上端凸耳结构的宽度、孔位间距决定了上方对接件的匹配尺寸，弯管外侧的最大轮廓尺寸要避开周边其他管线、设备结构，防止装配后出现干涉。这类接头在实际使用中，还要根据输送介质的特性选择对应的材质，普通水循环、气动回路可选用常用工程塑料或普通碳钢材质，液压油、腐蚀性介质场景则要对应选用合金结构钢、不锈钢等材质，密封件也要匹配介质的相容性，避免长期使用出现密封溶胀、老化失效的问题。建模过程中要重点保证流道内壁的平滑度，避免建模时出现台阶、锐角，实际生产中这类结构多采用铸造或整体机加工成型，

　　内壁的粗糙度要控制在合理范围，减少流体流动阻力；两端的连接密封面要保证平面度要求，防止压紧密封件时出现局部间隙导致泄漏。在管路系统排布时，这类弯管接头可以替代多段直管加弯头的组合结构，减少管路中的连接节点数量，也就减少了潜在的泄漏点，同时整体式结构的刚性更好，能承受一定的管路振动与冲击载荷，适合在有一定振动的设备管路中使用，比如工程机械的液压管路、机床的冷却润滑管路，都能看到这类结构的应用。
