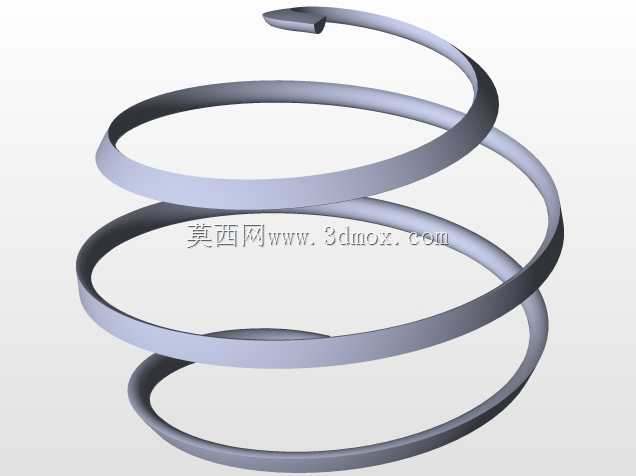

变径螺旋带状空间曲面结构件

这类变径螺旋带状曲面结构，在实际工程场景中常作为物料输送的导向滑道、特种输送设备的螺旋导槽，或是自动化生产线中工件的螺旋导向轨道使用，部分场景下也可作为柔性物料的缓冲导流构件，适配颗粒状、小型块状工件的连续滑落输送，依靠螺旋曲面的连续导向特性，让工件在重力作用下沿既定路径平稳移动，无需额外动力驱动即可完成不同高度差之间的物料转运，在轻工包装、食品加工、小型零件分拣线体中都有成熟应用。从结构功能来看，该构件采用等带宽的带状曲面沿变径螺旋路径扫掠成型，曲面全程保持平滑过渡，不存在尖锐折角或突变截面，能够有效避免物料在输送过程中出现卡滞、磕碰的问题，带状结构的宽度可根据实际输送工件的外形尺寸调整，适配不同规格的小型工件导流需求，螺旋升角经过合理匹配，能够保证工件在自重作用下的下滑速度处于可控范围，不会因速度过快出现工件飞出或表面磕碰损伤的情况。设计这类结构时，首先需要明确上下端的安装位置高度差，以及对应端点的螺旋半径参数，确定整体螺旋的圈数与升角变化规律，扫掠过程中需要保证带状截面始终与螺旋路径的法向保持垂直，避免出现曲面扭曲、壁厚不均的问题，建模过程中需要逐段校验曲面的曲率变化，确保相邻曲面段之间的G2连续，防止出现局部凸起或凹陷影响物料滑动。从安装边界来看，这类螺旋带状构件通常需要在上下端设置连接法兰或安装支座，上端对接上游设备的出料口，下端对接下游线体的接料位置，整体安装时需要保证螺旋轴线处于垂直状态，避免因轴线倾斜导致物料偏向单侧滑动，加剧曲面局部磨损，带状构件的背面可根据实际载荷情况设置加强筋结构，提升整体结构刚性，避免长跨度螺旋段出现下垂变形，影响导向精度。在实际选型应用中，需要根据输送工件的单重、外形尺寸调整带状结构的厚度与材质，输送磨琢性较强的物料时可在曲面表面增加耐磨涂层，降低长期使用的磨损量，针对有卫生要求的食品、医药行业应用场景，可将曲面边缘做圆弧钝化处理，避免积料残留，同时方便日常清洁维护。这类螺旋导向结构相比传统的直线溜槽，能够在有限的垂直空间内实现更长的输送路径，有效缓冲物料的下落冲击，减少工件破损率，同时占用的水平安装空间更小，适合在设备布局紧凑的生产线中使用，结构本身无运动部件，后期维护成本极低，仅需定期检查曲面磨损情况与安装固定点的紧固状态即可长期稳定运行。建模过程中需要重点关注螺旋路径的端点衔接，确保上端入口处与上游出料口的对接平滑，不存在台阶缝隙，防止细小工件卡入缝隙，下端出口处需要做导向收口处理，让物料能够准确落入下游接料位置，避免出现物料散落的问题，带状结构的两侧可根据需求设置翻边，防止物料在滑动过程中从侧边滑落，翻边高度根据物料的外形尺寸确定，通常取工件最大外形尺寸的三分之一到二分之一即可满足防护需求。
