行星齿轮减速机内部结构三维设计

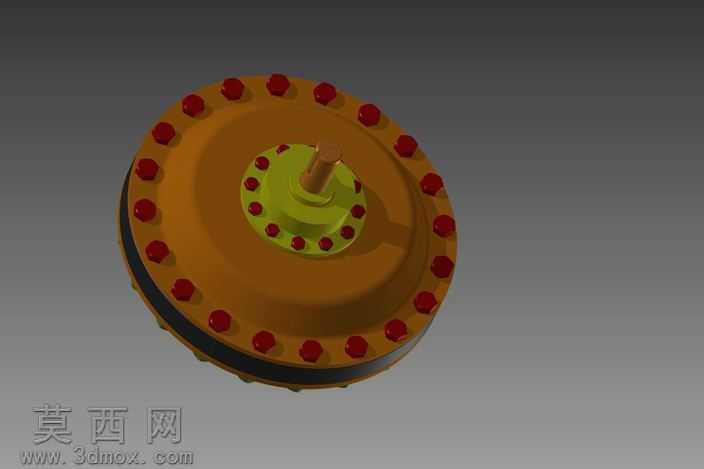

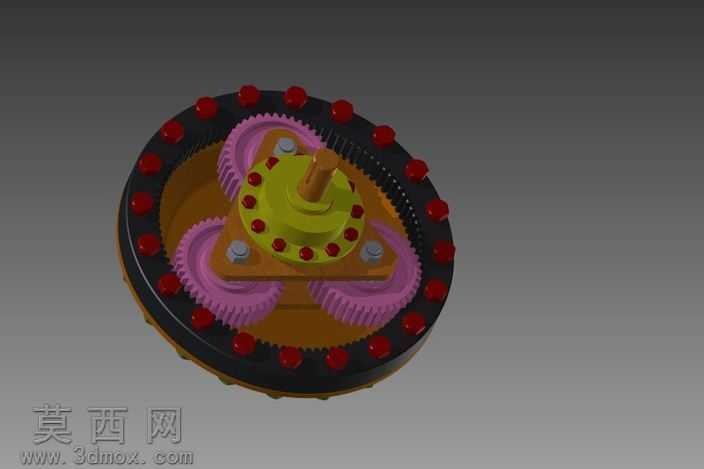

本作品为行星齿轮减速机的三维结构设计，采用Autodesk Inventor完成全参数化建模，通过装配约束完成各零部件的精准配合，完整还原行星轮系减速机构的真实构造。建模过程中首先对核心传动部件进行参数化绘制：内齿圈采用齿形轮廓拉伸结合环形阵列完成齿部特征构建，外圈的紧固螺栓孔通过环形阵列实现均匀排布，保证装配定位的精度；三个行星齿轮采用相同参数的渐开线齿形建模，通过行星架上的定位轴实现周向120度均匀分布，每个行星轮同时与中心太阳轮、外圈固定内齿圈啮合，精准复现行星减速的传动逻辑。中心太阳轮与输入轴做一体化建模，轴段预留轴承安装位与定位轴肩，保证动力输入的同轴度；行星架采用三角盘式结构，三个定位轴与架体采用过盈配合约束，输出端与中心输出轴做同轴连接，将行星架的公转运动作为减速后的动力输出。渲染环节对不同部件赋予差异化材质：内齿圈与外壳采用发黑处理的合金钢材质，添加细微磨砂质感模拟真实热处理后的表面效果；行星齿轮与太阳轮采用调质处理的亮面钢材材质，齿面添加轻微反光效果体现加工精度；行星架采用铸钢材质，表面做亚光处理区分传动件与支撑件；外圈紧固螺栓采用标准外六角件，赋予镀锌亮银色金属材质，与黑色外壳形成视觉区分。设计过程中严格遵循行星减速机的传动比计算逻辑，通过齿数匹配保证减速比符合常规传动需求，各啮合齿面预留合理的装配间隙，避免运动干涉；所有标准件均采用机械设计标准参数建模，螺栓规格、轴径尺寸、齿形参数均符合行业通用规范，可直接用于结构展示、原理教学或后续的工程仿真参考。模型装配完成后通过干涉检查验证各部件无运动冲突，爆炸视图可清晰展示各零件的装配关系与传动层级，直观呈现行星减速机构体积小、传动比大、承载能力强的结构特点。
