硬齿面同轴式斜齿轮减速传动装置

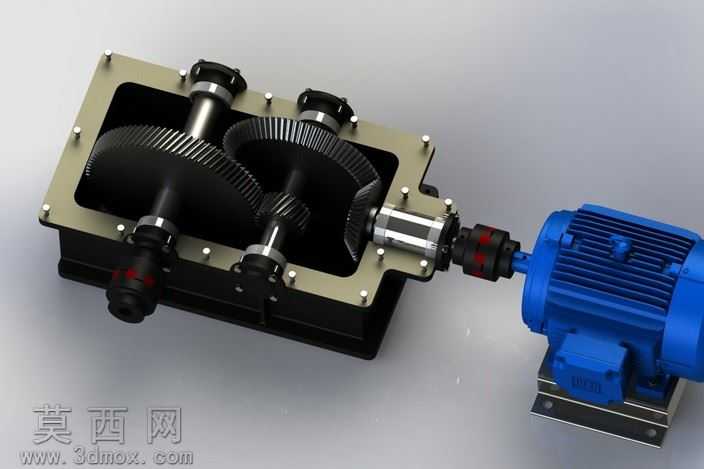

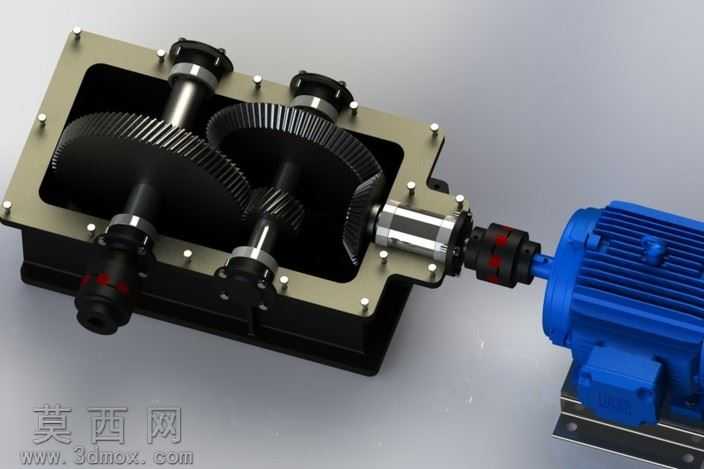

本作品为硬齿面斜齿轮减速装置三维建模成果，建模阶段严格遵循机械设计规范完成参数化构建，首先依据传动比要求完成各级齿轮的参数匹配，针对斜齿轮的螺旋角、模数、齿宽、变位系数等核心参数进行精准计算，确保齿轮啮合的重合度满足重载传动需求，避免出现根切、干涉等设计缺陷。建模过程中对输入轴、中间轴、输出轴的轴段结构进行精细化设计，依次完成轴肩定位结构、轴承安装位、密封件装配槽、键槽连接结构的特征构建，保证各轴段与装配零件的公差配合符合机械加工要求。箱体采用剖分式结构设计，分别完成箱座与箱盖的腔体、轴承孔、螺栓连接孔、定位销孔、观察窗、油位检测位、放油孔等结构的建模，所有连接孔位严格对齐，螺栓孔的沉头结构、密封槽的尺寸均按照标准件参数匹配，确保装配后箱体的密封性与连接强度。渲染阶段针对不同零件赋予对应材质，齿轮与传动轴采用调质合金钢材质，通过金属材质参数调整表现出硬齿面淬火后的细腻金属质感，表面粗糙度参数设置符合机加工零件的表面特征；箱体采用铸铁材质，调整漫反射与粗糙度参数还原铸造箱体的哑光金属质感；配套驱动电机外壳采用铸铁端盖与散热筋结构，表面赋予蓝色工业漆材质，还原工业电机的真实外观；联轴器部分采用黑色橡胶缓冲块与金属连接件组合材质，清晰区分不同功能零件的材质差异。装配阶段严格按照实际装配顺序完成组件配合，各级斜齿轮保持正确的啮合间隙，轴承与轴、轴承孔的配合采用同轴心与端面贴合约束，输入轴通过弹性联轴器与驱动电机输出轴完成同轴连接，保证传动链的同轴度要求。整体模型完整还原了硬齿面减速机的内部传动结构与外部连接特征，所有零件无装配干涉，可用于传动原理演示、结构校核、装配工艺模拟等场景，清晰展现了二级斜齿轮减速机构的动力传递路径，即电机动力经输入轴传入，通过两级斜齿轮副减速增扭后从输出轴传出，满足工业重载传动的结构设计要求。
