卡套式外螺纹直通液压管接头三维设计

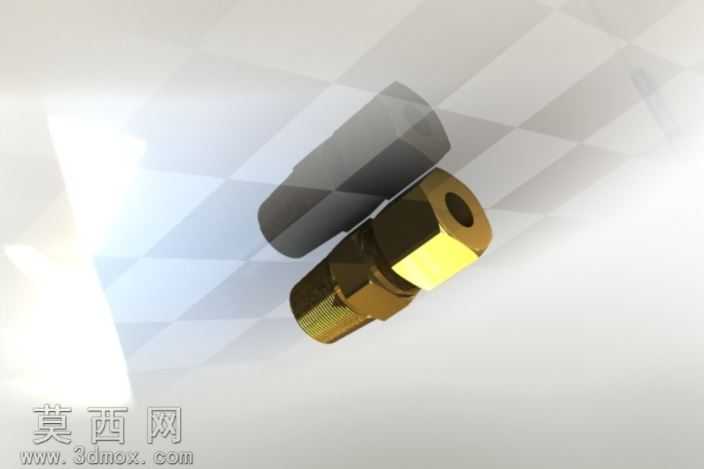

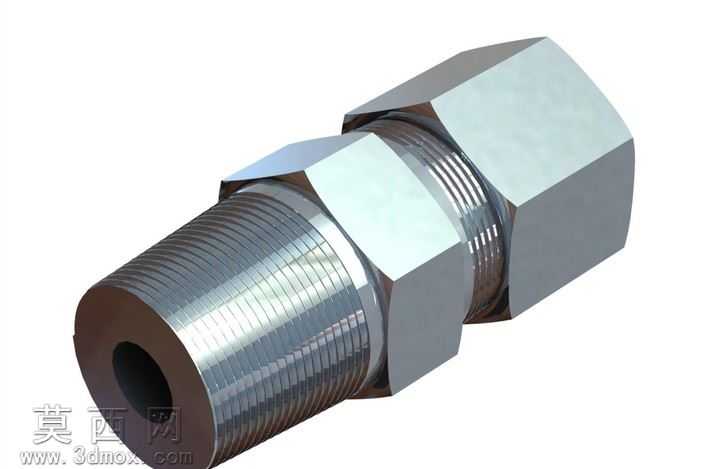

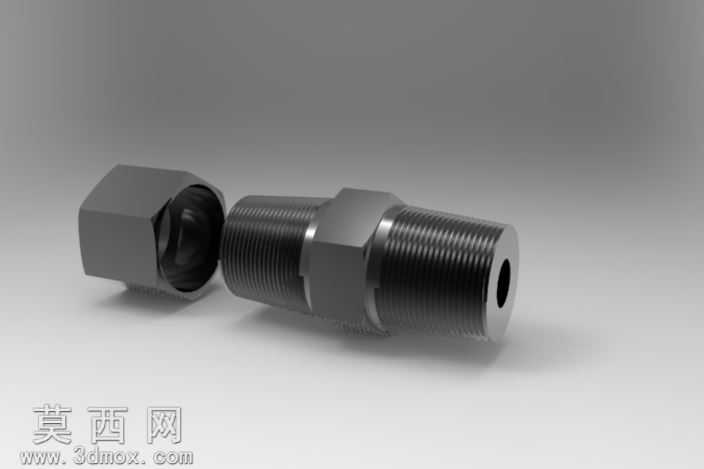

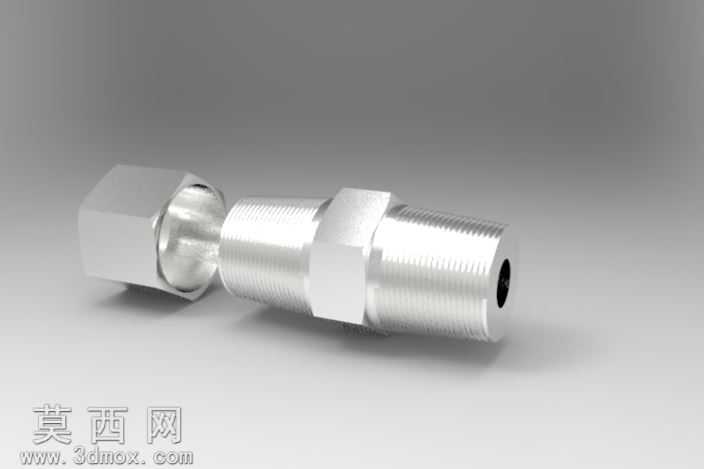

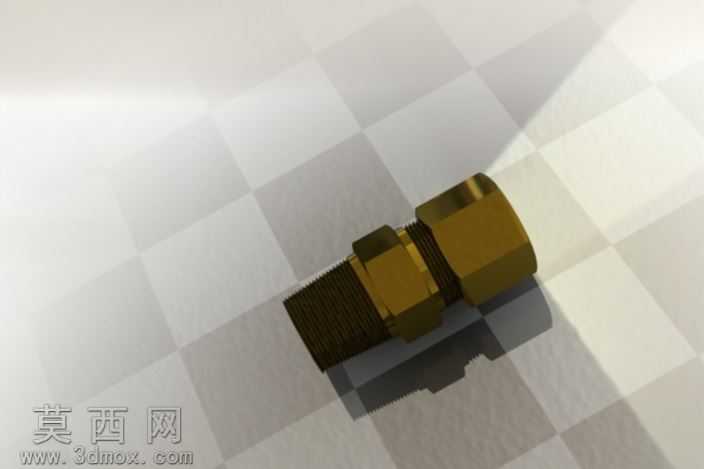

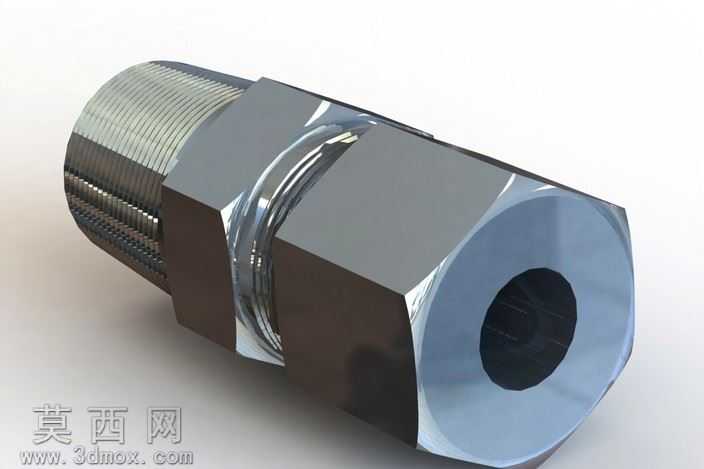

本模型为卡套式外螺纹直通管路接头，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，以回转体特征为基础构建主体结构，首先通过旋转凸台命令生成接头的核心基体，精准还原外螺纹段的光杆过渡区、外螺纹牙型轮廓、中部六角拧紧台的对边尺寸与对角尺寸、卡套容纳腔的内锥面定位结构，所有尺寸均参照液压管接头行业通用规范设定，保证各配合面的公差预留符合实际装配要求。建模过程中对六角拧紧台的棱边做了符合加工实际的倒角处理，避免尖锐棱边的非工艺性结构，外螺纹段收尾处设计了合理的退刀槽结构，还原真实车削加工的工艺特征，卡套配合段的外圆柱面保证了足够的圆柱度，为后续卡套咬合密封提供结构基础。材质渲染阶段采用金属镀锌碳钢材质，通过调整材质的粗糙度、金属度、环境反射参数，还原镀锌金属件的哑光银白金属质感，对六角面的高光反射、螺纹牙型的细微漫反射做了精细化调整，渲染效果贴近实际工业产品的视觉表现，能够清晰展示接头的外部轮廓与各段结构分界。结构设计上，该接头为两端异径连接结构，一端为1/2英寸外螺纹用于连接阀块或内螺纹管路端口，另一端为卡套式连接端用于适配10mm外径的硬质管路，中部六角台为标准拧紧受力结构，方便使用扳手进行装配紧固，内部为等径直流通孔，保证管路介质流通的顺畅性，无多余流道阻力结构。设计思路围绕管路连接的密封可靠性与装配便捷性展开，卡套式结构无需焊接即可实现管路的可靠固定与密封，适合液压、气动系统的管路装配场景，建模过程中对各部分的壁厚做了合理性校验，保证接头在额定工作压力下具备足够的结构强度，同时避免不必要的材料浪费，整体模型特征树逻辑清晰，参数可编辑，能够根据实际使用需求调整各段尺寸参数，适配不同规格的管路连接需求。
