拉杆式标准气动执行气缸三维结构设计

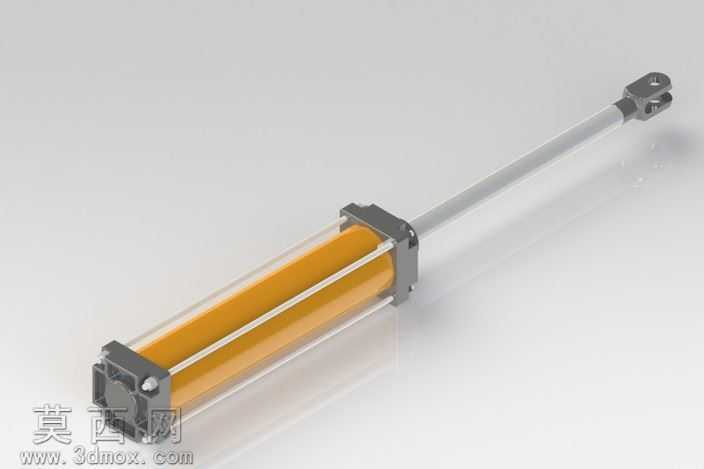

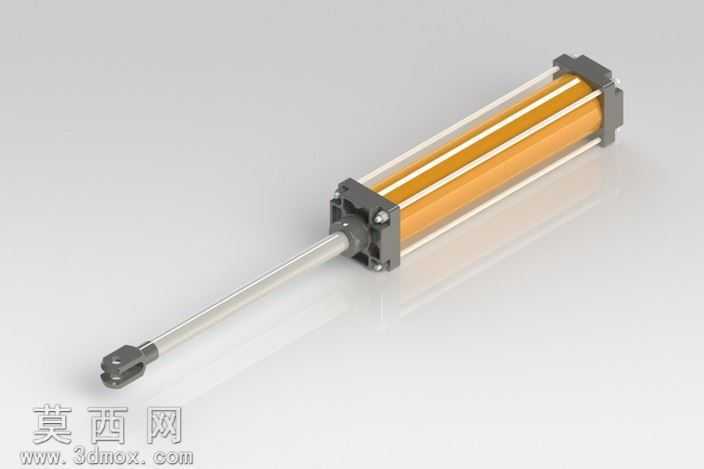

本作品为拉杆式标准气动执行气缸的三维建模设计，建模过程严格遵循气动元件通用设计规范，完整还原了气缸的全部核心结构与装配关系。建模阶段首先完成核心参数的确定，依据标准气缸的常用行程与缸径规格，设定对应缸筒内径、活塞杆直径、行程长度等基础参数，保证模型尺寸符合行业通用选型标准。结构设计上，完整构建了前端盖、后端盖、铝合金缸筒、镀铬活塞杆、四组拉紧螺杆、活塞组件、端部连接叉、密封沟槽等全部细节，各零件间的装配间隙、配合公差均按照实际气动元件的装配要求进行设定，可直观展示气缸的装配逻辑与运动原理。材质与渲染表现方面，针对不同零件的实际材质属性进行区分设置：缸筒部分采用半透明琥珀色工程塑料材质模拟常见的气缸缸筒防护层，还原其半通透的视觉质感；端盖部分采用哑光深灰铸铁材质，添加细微的铸造纹理与金属磨砂质感，还原压铸端盖的真实外观；活塞杆采用抛光镀铬金属材质，设置高反光度与低粗糙度参数，表现镀铬活塞杆光滑耐磨的表面特性；拉紧螺杆采用镀锌钢材材质，搭配标准六角螺母细节，还原螺杆的金属光泽与螺纹结构；端部连接叉采用发黑处理钢材材质，添加安装销孔细节，还原实际安装接口的结构特征。渲染阶段采用柔和的工作室漫反射光照环境，添加柔和的地面投影与环境反射效果，让各材质的质感表现更加真实自然，同时清晰展现气缸的整体轮廓与各部分结构层次。设计思路上，该模型以还原工业常用标准拉杆气缸的真实结构为核心，没有进行多余的创意化修改，所有结构细节均参考市面量产的标准气缸产品进行1:1比例建模，可用于气动系统原理演示、机械设备虚拟装配、气动回路教学演示等场景。模型的各零件均为独立可编辑的实体特征，支持进行结构拆解、运动仿真，可直观展示气缸活塞杆伸出、缩回的完整运动过程，同时可清晰观察到内部活塞与缸筒的配合关系、端盖与缸筒的密封位置、拉杆的拉紧固定方式等内部结构，能够帮助使用者快速理解拉杆式气缸的工作原理与结构组成，避免了简化模型无法展示细节结构的问题。
