弹子结构挂锁拆解结构三维数模

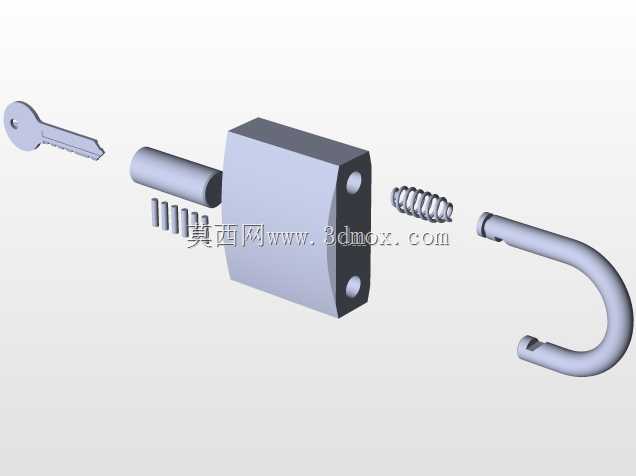

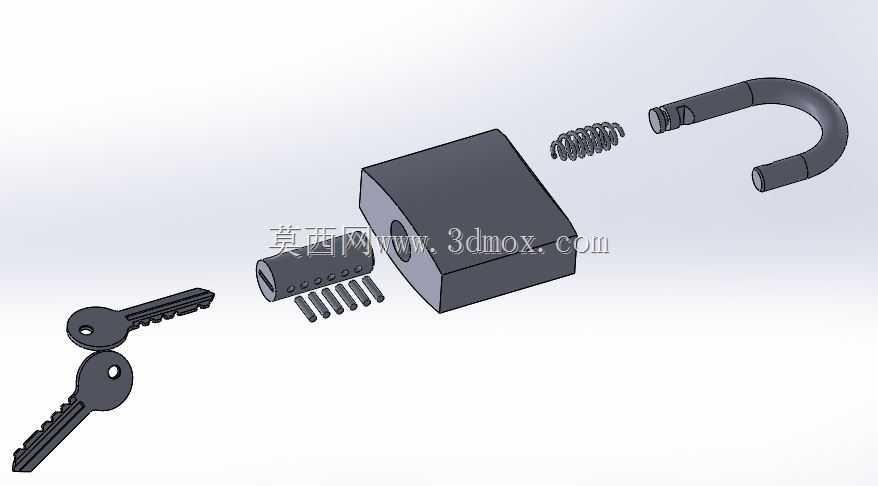

　　日常场景里随处可见的挂锁，是民用安防、仓储管控、设备临时锁止场景里成本最低、部署最灵活的锁止构件，这套拆解状态的三维数模，完整还原了弹子挂锁从锁梁、锁体、锁芯到弹子、弹簧、钥匙的全部配合结构，能直接用于结构原理演示、五金锁具改型设计、教学实训场景的结构展示。从实际使用场景来看，这类挂锁不需要复杂的预埋安装结构，只需要穿过待锁止构件的锁孔即可完成部署，不管是户外配电箱的箱门锁止、仓储笼的开合固定、施工场地临时围挡的锁闭，还是小型工具箱、私人储物柜的防盗锁止，都能快速适配，不需要额外加工安装位，对使用场景的适配性极强。从结构设计逻辑来看，这套模型完整呈现了弹子锁的核心工作原理：锁体作为整个构件的承载基座，采用带圆角的方块结构，

　　既避免锐角磕碰带来的使用风险，也能在内部预留足够的空间容纳锁芯孔、弹子孔、锁梁让位孔；锁梁采用U型弯制结构，一端为可伸缩的活动端，一端为带卡位的锁止端，插入锁体后通过弹子组件卡入锁梁的环形凹槽实现锁止，解锁时钥匙插入锁芯，带动弹子压缩弹簧对齐剪切面，锁梁即可在内部弹簧的作用下弹出一段距离，完成解锁动作。设计过程中需要重点把控几个配合边界：首先是锁梁与锁体导向孔的配合间隙，间隙过大会导致锁梁晃动，降低防撬性能，间隙过小则会在长期使用积尘、生锈后出现卡滞，无法正常插拔；其次是弹子与弹子孔的配合精度，每一组弹子的长度差需要和钥匙齿形的高度差严格对应，弹簧的预紧力需要控制在合理区间，预紧力过大则钥匙转动阻力大，插拔生涩，

　　预紧力过小则弹子无法有效卡入锁梁卡位，容易出现意外开锁的问题；另外锁芯与锁体的转动配合需要设置轴向定位结构，避免锁芯在钥匙插拔过程中出现轴向窜动，影响弹子的对位精度。从外形安装边界来看，这类小型挂锁的整体尺寸控制在掌心可握持的范围，锁梁的有效内径决定了可适配的锁扣直径，设计时需要根据目标使用场景调整锁梁的粗细与跨度：用于户外重型设备锁止的款式需要加粗锁梁直径，提升抗剪切性能，锁体外壳可以采用包覆防水结构，提升户外耐候性；用于小型箱包、文具柜的轻型款式可以缩小整体尺寸，降低自重，同时优化锁芯的顺滑度，提升日常使用的手感。这套拆解状态的模型把所有装配关系都做了清晰的拆分展示，能直观看到每一个零件的装配位置与运动路径，

　　不管是用于锁具新品开发时的结构干涉检查，还是用于机械原理教学时的动态演示，都能直接作为基础数模使用，不需要再重新拆分零件、定义配合关系，能大幅缩短前期结构梳理的时间。在实际改型设计时，还可以基于这套基础结构拓展不同的锁止形式，比如更换不同齿形的锁芯、调整锁梁的长度与弯折角度、在锁体外部增加防水胶套、定制专属的钥匙牙花组合，甚至可以拓展密码锁芯、指纹锁芯的安装位，在保留挂锁灵活部署特性的基础上，适配更多细分场景的使用需求。需要注意的是，弹子挂锁的防撬性能除了和零件材质相关，和结构配合的精度也有直接关系，弹子孔的加工位置度、锁梁卡位的深度、锁芯的防钻结构设计，都会直接影响锁具的安全等级，在建模过程中这些配合位置的尺寸公差需要严格对应五金锁具的行业加工标准，避免出现数模尺寸合理但实际加工后无法装配、或者锁止失效的问题。
