双模式安全扭锁结构设计方案

在工业快装连接、模块化设备拼接、物流载具固定这类需要频繁拆装锁止的场景里，锁具的操作便捷性与锁止可靠性往往是一对需要平衡的矛盾点，这款双模式扭锁的设计，正是针对这一痛点展开的结构优化。从实际使用场景来看，这类扭锁常被应用在模块化工装台拼接、工业铝型材框架快速锁合、周转箱堆叠固定、自动化线体快换工装定位等环节，操作人员不需要额外借助工具，仅通过扳动锁舌就能完成锁止与解锁动作，相比传统的螺栓紧固、搭扣锁合结构，操作效率能提升60%以上，同时避免了小零件丢失的问题。

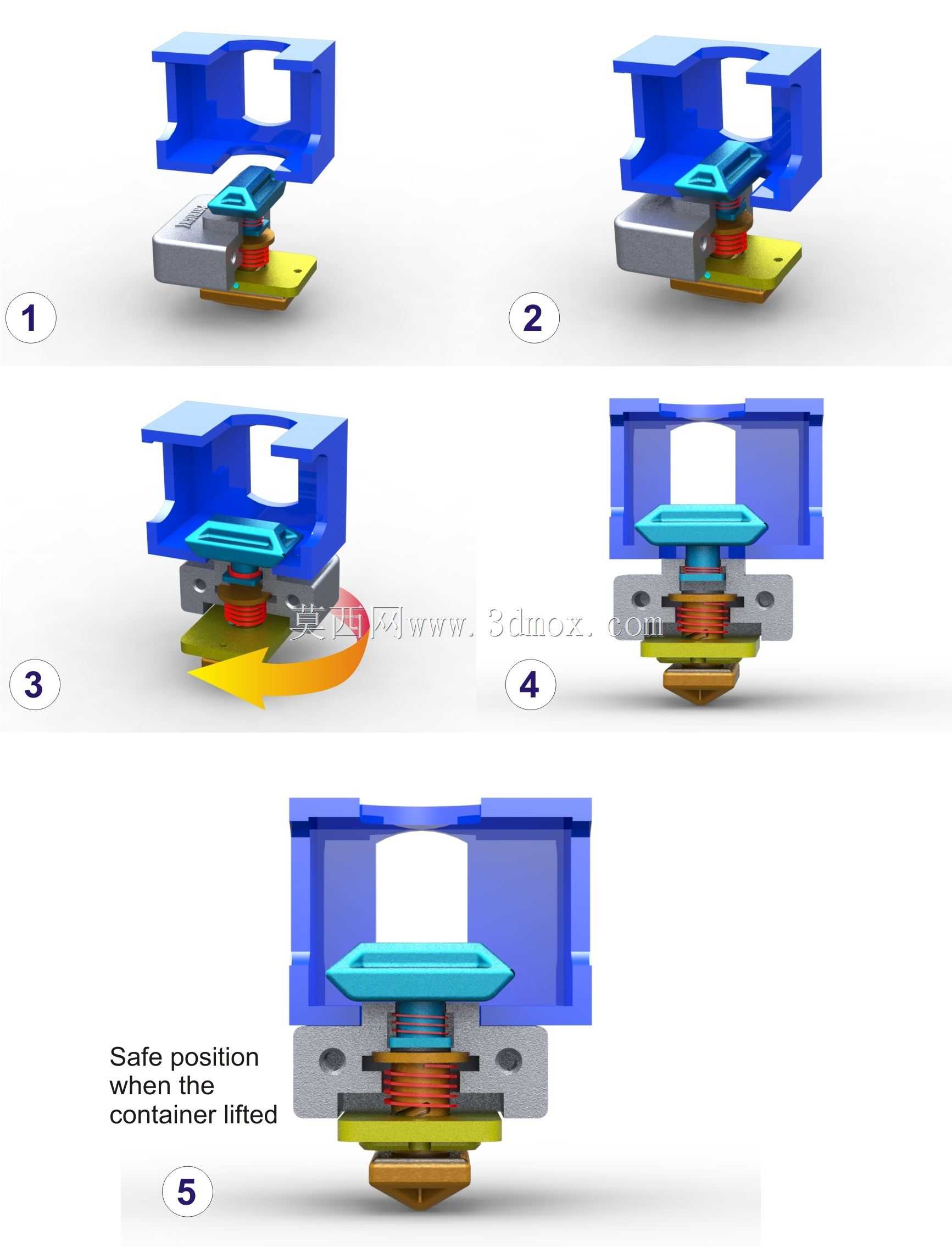

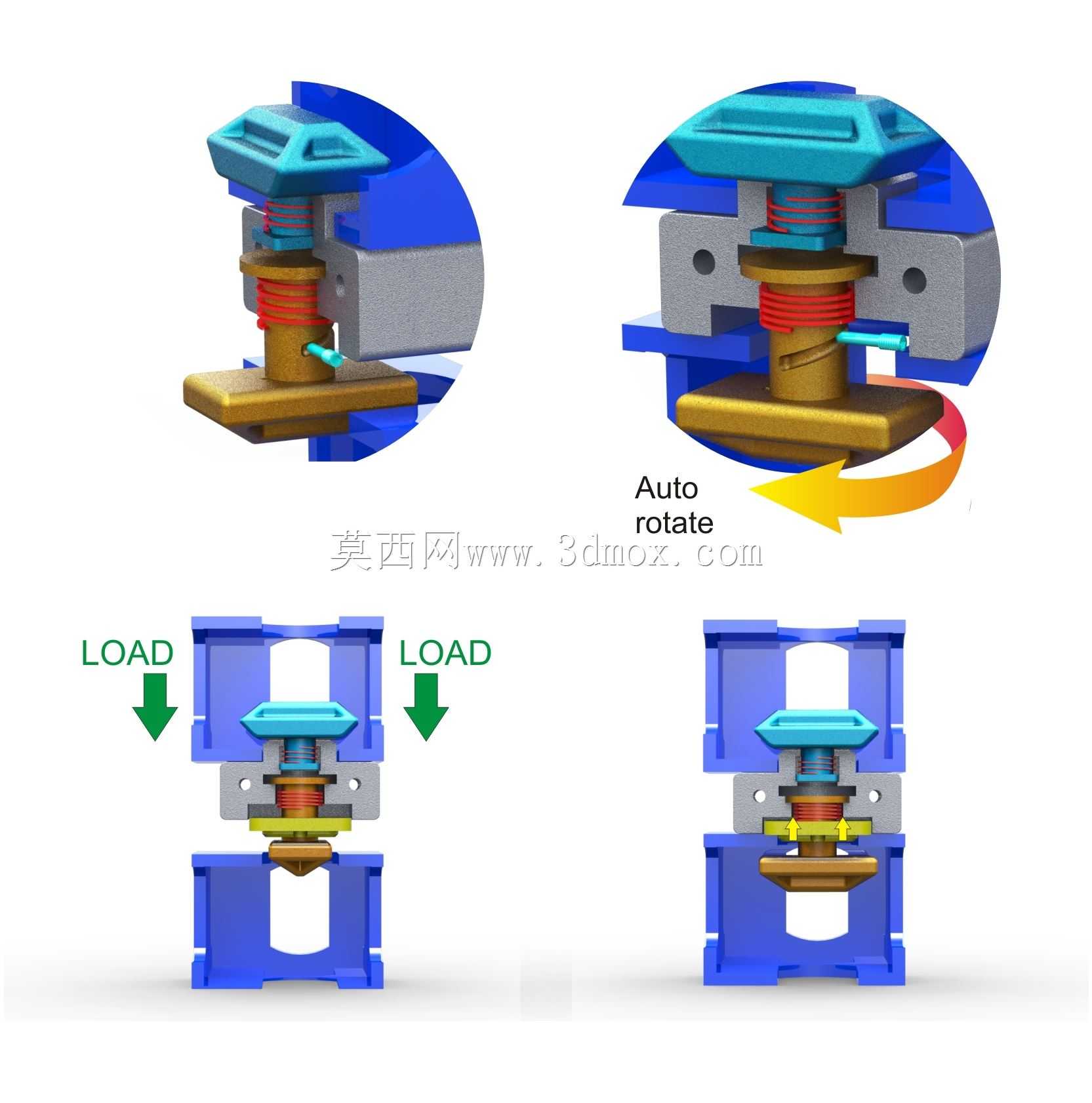

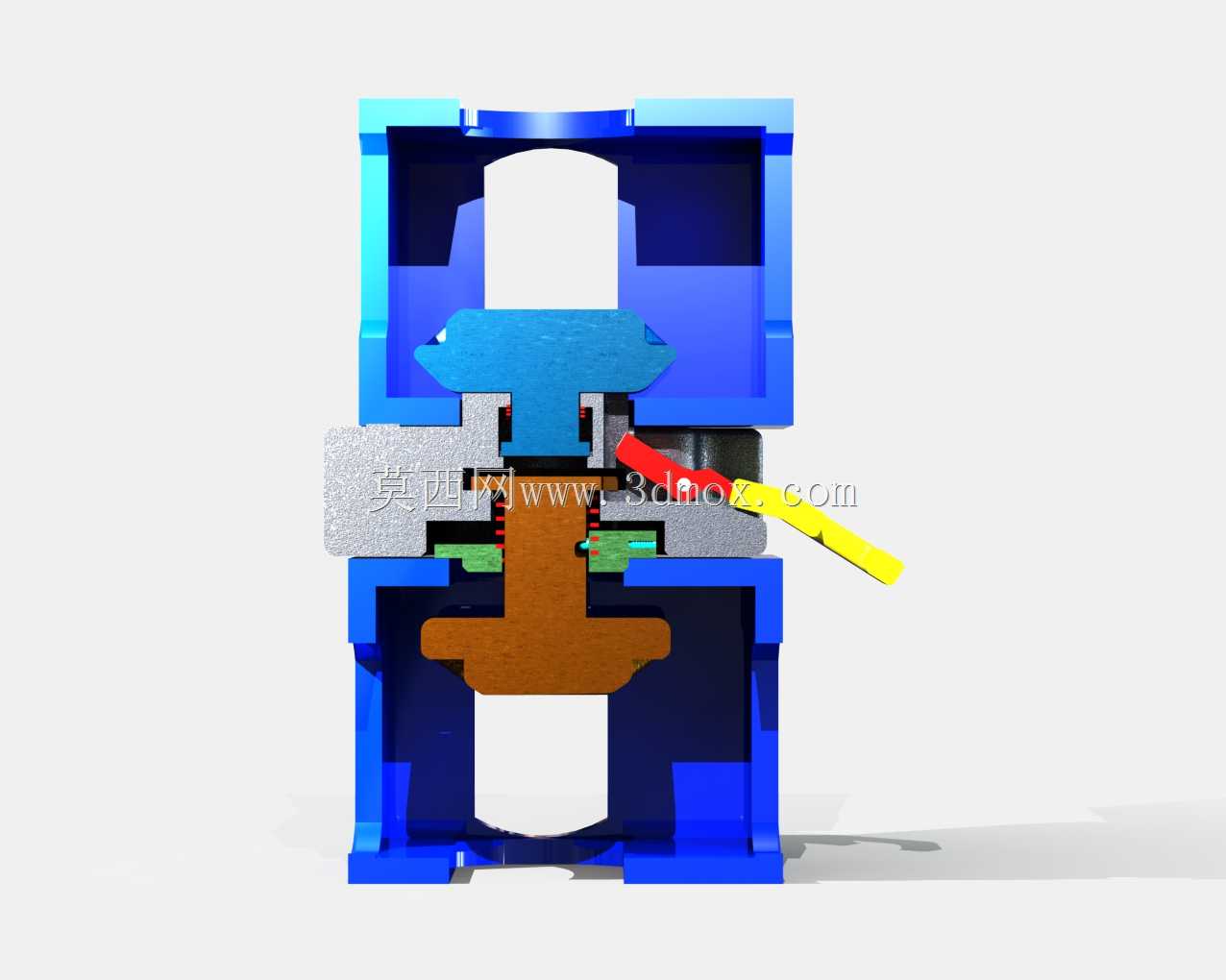

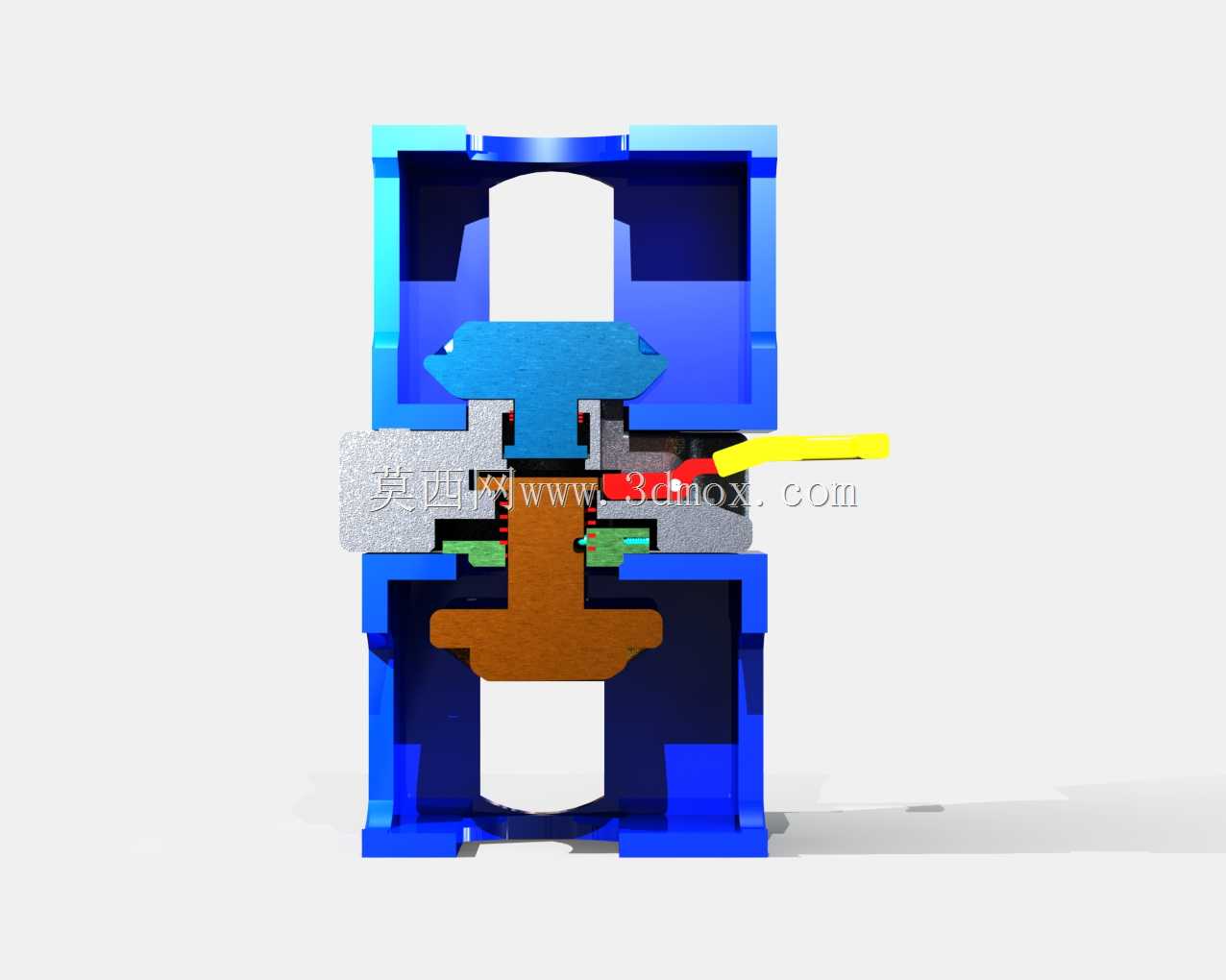

从功能特性上看，这款扭锁设置了两种工作模式，全自动模式下，当两个对接模块沿安装方向推合到位时，锁舌会在内部弹性元件的作用下自动弹出卡入对接位的卡槽内，无需额外操作即可完成锁止，适合需要快速拼接、对锁止效率要求高的流水线快换场景；锁定模式下，操作人员扳动锁舌完成锁止后，锁舌会被内部限位结构卡住，不会因为设备运行过程中的振动、外力拉扯出现意外脱开的情况，满足有安全防护要求的锁止需求，两种模式可以通过锁体内部的切换结构快速调整，不需要更换零件就能适配不同的使用工况。

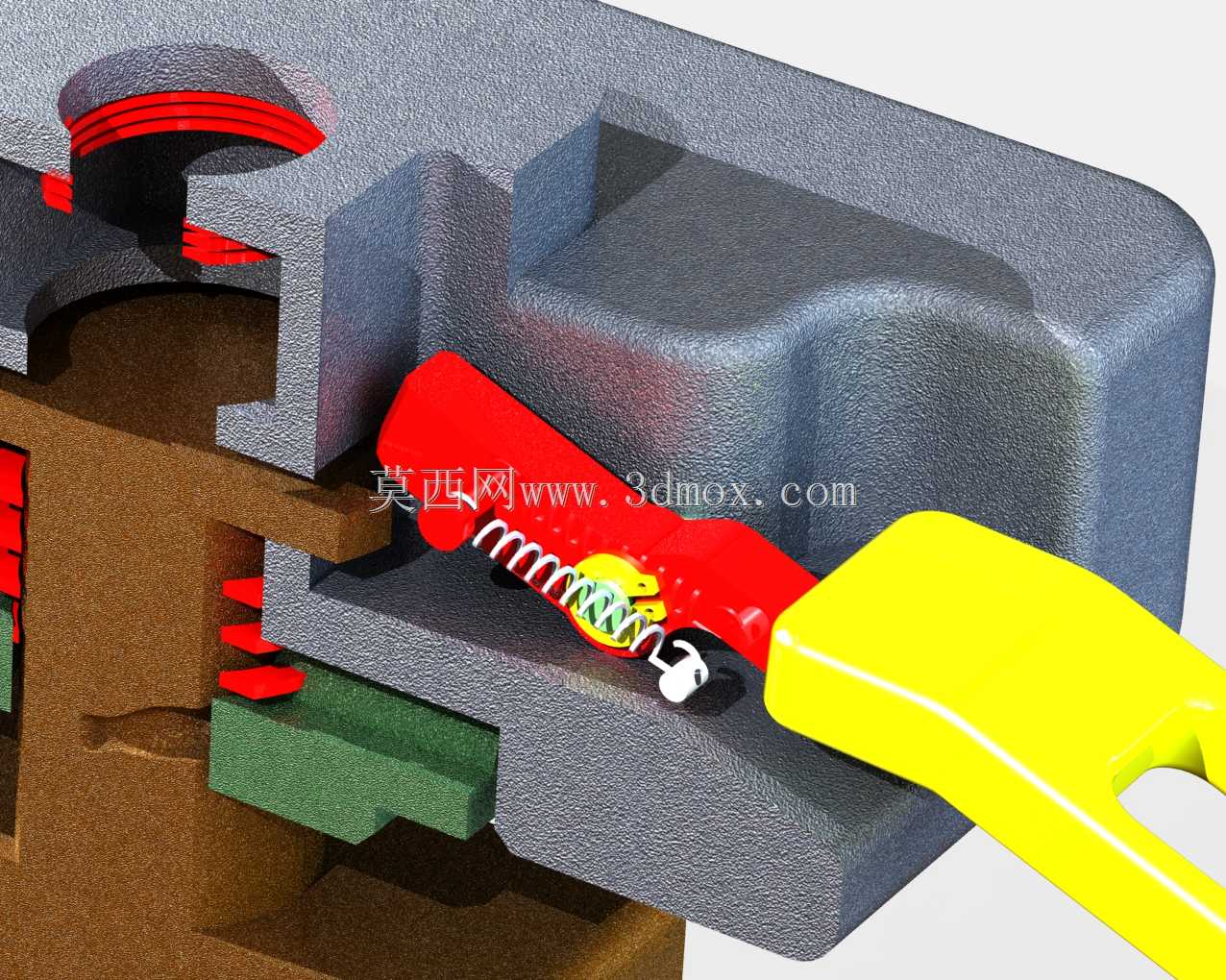

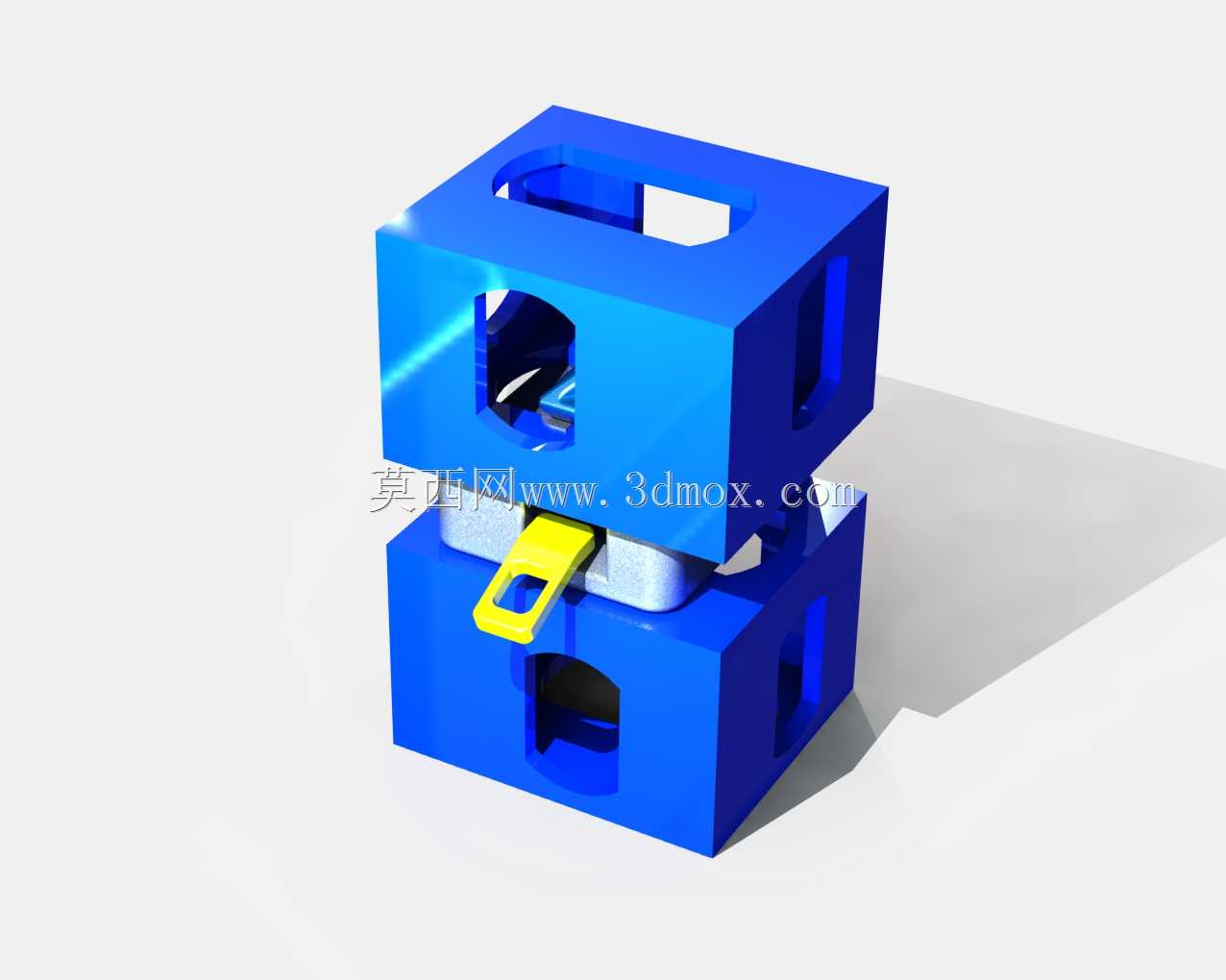

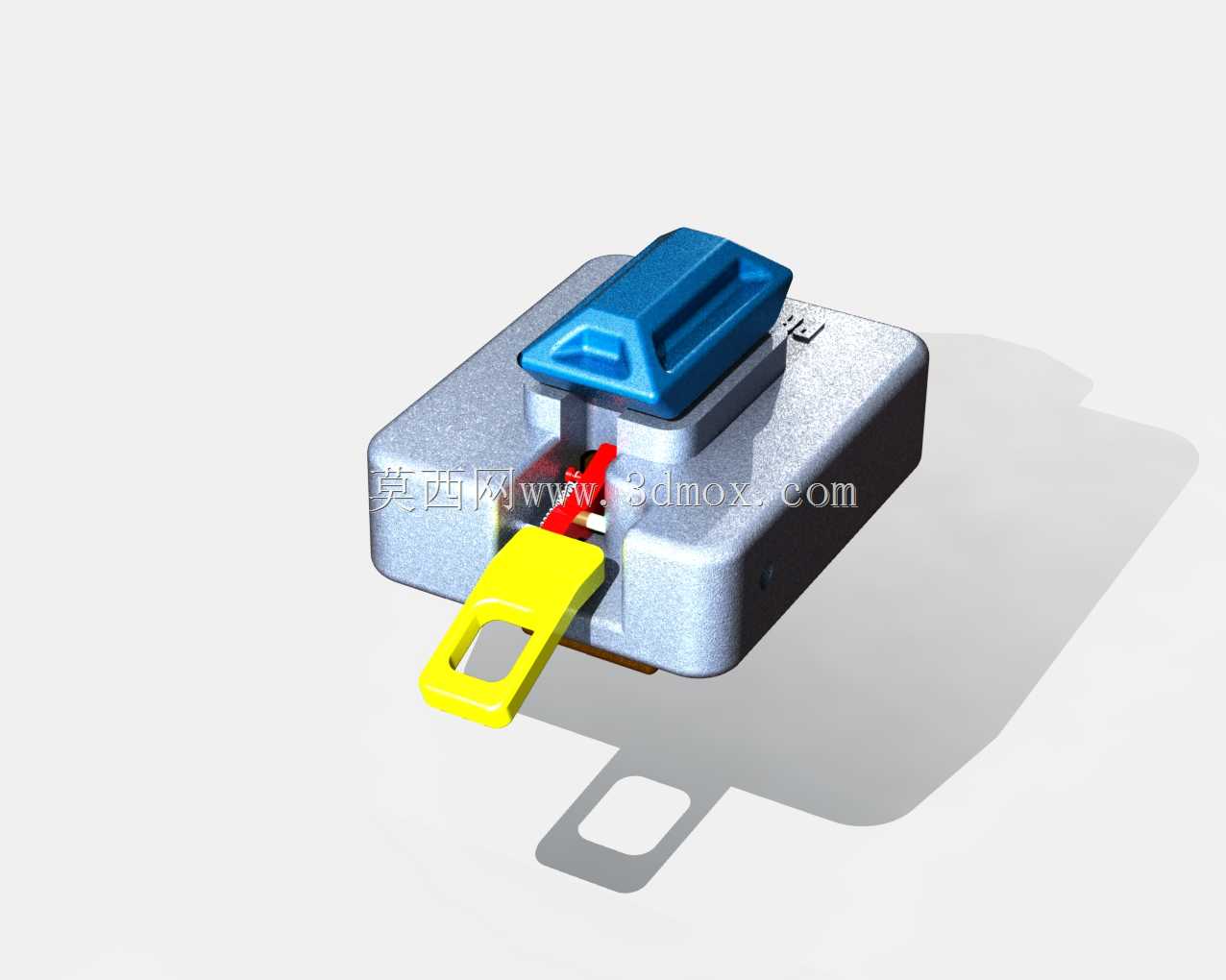

在设计思路上，这款扭锁采用了上下对称的方体基座结构，主体基座做了等壁厚的中空设计，既能够减轻锁体自身重量，又能为内部的锁舌、弹性件、限位结构预留足够的安装空间，基座的外侧面做了统一的安装定位槽，能够直接嵌入标准规格的铝型材槽位或者模块化板材的预设安装孔内，不需要额外设计定制安装座，降低了配套使用的成本。锁舌部分采用了突出的扳动位设计，表面做了防滑的凹槽结构，操作人员戴劳保手套也能轻松扳动，不会出现打滑的问题；锁舌的卡合面做了15度的导向斜角，自动锁止模式下，对接件压合时能够顺着斜角将锁舌压回锁体内部，到位后自动弹出卡合，整个过程没有卡滞点。

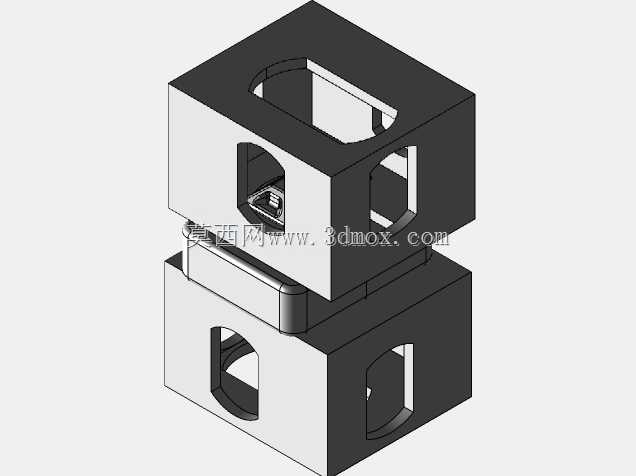

从安装边界与尺寸适配来看，锁体的整体外形为规整立方体，各安装面的平面度公差控制在0.1mm以内，能够保证对接后两个模块的拼接面没有明显缝隙，不会因为锁体突出导致拼接错位。锁体的安装孔位采用了对称式设计，不管是正向安装还是反向安装都能适配，安装孔的沉头深度做了统一设计，使用标准内六角螺丝安装后，螺丝头不会突出锁体表面，避免对接过程中出现干涉。锁舌的伸出长度经过反复校核，卡入对接卡槽的有效深度达到8mm，能够承受1200N的横向拉扯力不会脱开，满足大多数工业场景下的锁止强度要求；锁舌的回缩行程设置为10mm，解锁后锁舌完全缩回锁体内部，不会在对接面形成突出障碍，模块拆分时不会出现勾挂问题。

在细节结构处理上，锁体的所有棱边都做了R2的圆角处理，既避免了加工过程中的锐边划伤操作人员，也能减少安装过程中棱边与对接件的磕碰磨损。内部的弹性元件采用了标准化的圆柱螺旋弹簧，弹簧的预紧力经过调试，自动模式下推合所需的下压力控制在30N以内，操作人员单手就能完成推合锁止，同时弹簧的弹力足够保证锁舌弹出到位，不会因为长期使用出现弹力衰减导致锁止不到位的问题。内部的限位结构采用了一体式的卡位凸台，与锁体基座为同一整体结构，不需要额外加装限位销，减少了零件数量，降低了装配复杂度，同时也避免了小零件脱落导致的锁具失效问题。

实际选型使用时，需要注意对接件上的卡槽尺寸要与锁舌的外形尺寸适配，卡槽的导入斜角建议设置为20度，与锁舌的导向斜角匹配，能够进一步提升自动锁止的顺畅度；如果是在有粉尘、切削液的加工场景下使用，可以在锁舌与锁体的配合缝隙处加装薄型防尘圈，避免碎屑进入锁体内部导致锁舌卡滞，日常维护只需要定期在锁舌的滑动面涂抹少量润滑脂，就能保证长期使用的操作顺畅性，不需要复杂的拆解保养。
