带单耳铰接座的偏心轮结构件设计

项目分类:通用机械零部件 发布时间:2021-10-16 ID:328568
  • 带单耳铰接座的偏心轮结构件设计

  在轻工自动化输送线的张紧调节机构、小型压力设备的执行端以及工装夹具的快速压紧模块里,这类带单耳铰接座的偏心轮构件是出镜率极高的传动与执行结合件,很多刚入行的结构设计人员容易把它和普通偏心凸轮混为一谈,实际上二者的安装逻辑和受力边界完全不同。先从实际使用场景说,这类构件最常出现在需要周期性小行程压紧、或者需要快速锁止位置的工位上,比如包装线的纸箱压合工位,不需要大行程的气缸驱动,靠偏心轮转动到死点位置就能提供足够的压紧力,而且自锁特性不会因为输送过程的振动松脱;还有小型手动冲压工装里,手柄直接和偏心轮的中心轴连接,扳动手柄就能完成冲压动作,回程靠弹簧复位,结构比连杆机构简单太多,维护成本也低。再看设计思路,

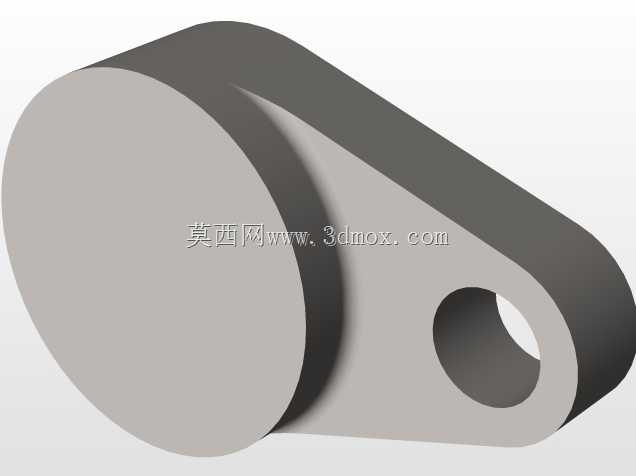

  整个构件采用一体化铣削成型的结构,没有采用分体式的轮体加耳座焊接或者螺栓连接的方案,主要是考虑到这类构件在工作时承受的是周期性交变载荷,分体连接的位置容易出现应力集中,长期使用会出现连接松动甚至焊缝开裂的问题,一体化结构能让应力沿着轮体和耳座的过渡圆弧均匀传递,那个从轮体侧面延伸到耳座的大斜面过渡,不是为了好看,是特意做的应力卸荷结构,要是做成直角过渡,交变载荷下直角位置的应力集中系数能达到3以上,很容易出现疲劳裂纹。尺寸和安装边界这块,轮体的圆柱面是实际的工作接触面,加工的时候圆柱度公差要控制在0.02mm以内,不然转动压紧的时候会出现接触不均,局部压力过大磨损过快的问题;耳座上的铰接孔是整个构件的安装基准,

  孔的轴线和轮体中心轴线的平行度公差必须控制在0.015mm/100mm以内,不然安装之后轮体会出现偏摆,压紧的时候接触面会出现单侧受力,不仅压紧力不够,还会加速铰接孔内衬套的磨损。安装的时候,铰接孔要穿装铰制孔螺栓,和配套的支架耳板配合,螺栓的预紧力不能过大,不然会把耳座夹变形,导致偏心轮转动卡滞,一般按照螺栓等级的70%屈服强度施加预紧力就足够。轮体的厚度要和配套的从动接触块宽度匹配,一般轮体厚度比接触块窄2-3mm,避免安装误差导致轮体侧面和支架剐蹭。功能特性上,这个构件的偏心距是核心参数,偏心距大小直接决定了工作行程和最大压紧力,偏心距越大,工作行程越长,但死点位置的自锁稳定性越差,

  所以设计的时候要根据实际需要的压紧行程来反推偏心距,一般手动操作的工装偏心距控制在5-12mm之间,既能保证足够的压紧行程,又能保证死点位置的自锁可靠性,不需要额外的锁止结构。另外,轮体的工作接触面一般会做淬火处理,硬度达到HRC45-50,提高耐磨性能,耳座部分不需要淬火,保持较好的韧性,避免冲击载荷下出现断裂。很多设计新手在做这类构件的时候,容易忽略铰接孔的衬套设计,直接让孔和钢轴配合,用不了多久孔就会磨成椭圆,导致整个构件报废,实际上在铰接孔里压入铜合金或者自润滑衬套,磨损之后只需要更换衬套就行,能大幅延长构件的整体使用寿命。还有那个过渡斜面的角度,一般设计成15-20度,角度太小起不到卸荷的作用,角度太大会减少轮体和耳座的连接强度,这个角度范围是经过大量实际工况验证的,既能保证应力顺利传递,又不会过多削弱结构强度。在装配的时候,要注意偏心轮的转动方向,必须保证工作时转动到压紧位置是顺着载荷方向进入死点,不然会出现工作过程中自动松脱的问题,很多现场工装出现压不紧的故障,往往不是构件本身的尺寸问题,是安装的时候转动方向搞反了。
