卫生级储罐三维旋转清洗喷射装置

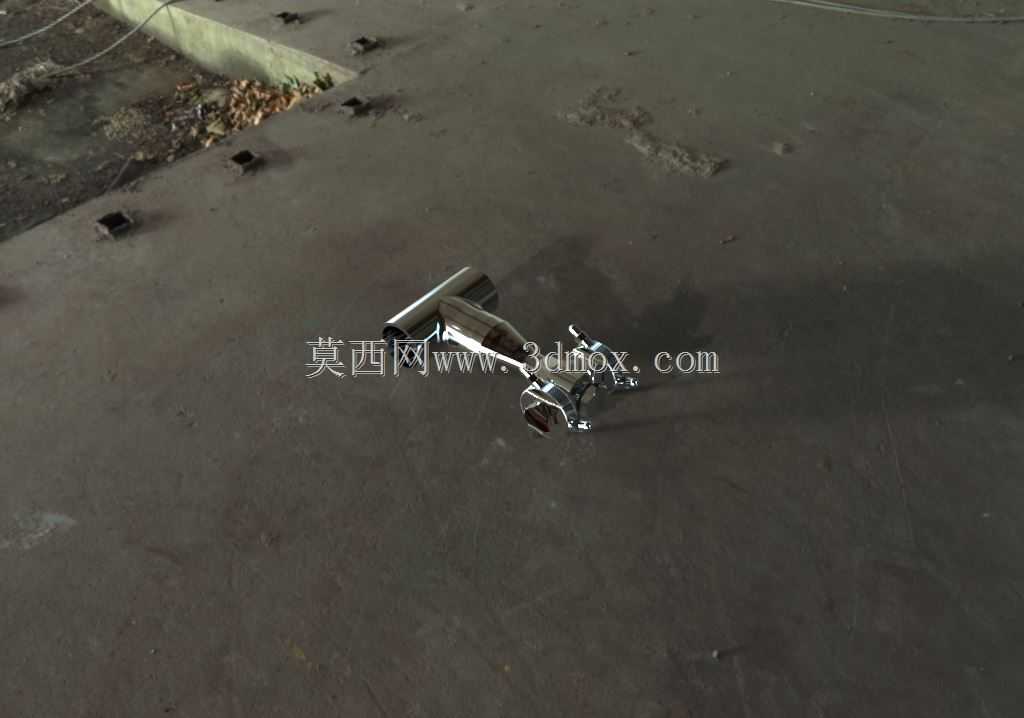

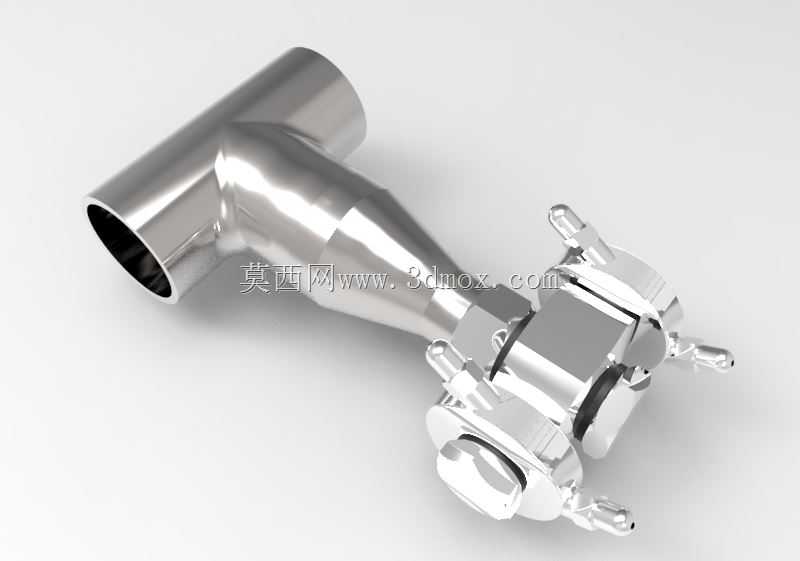

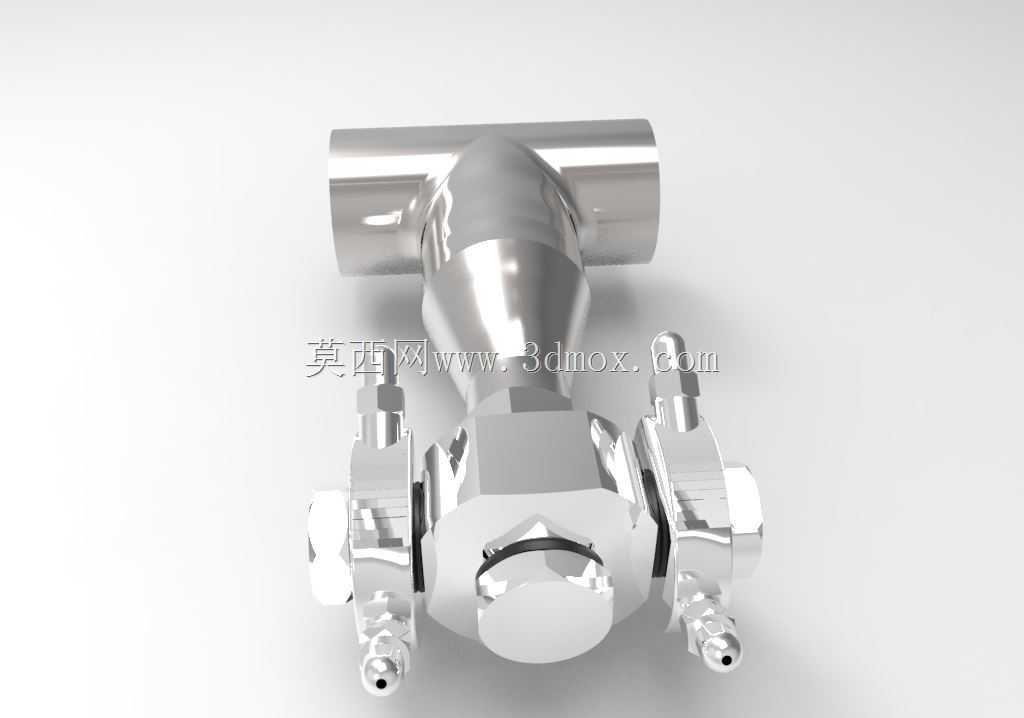

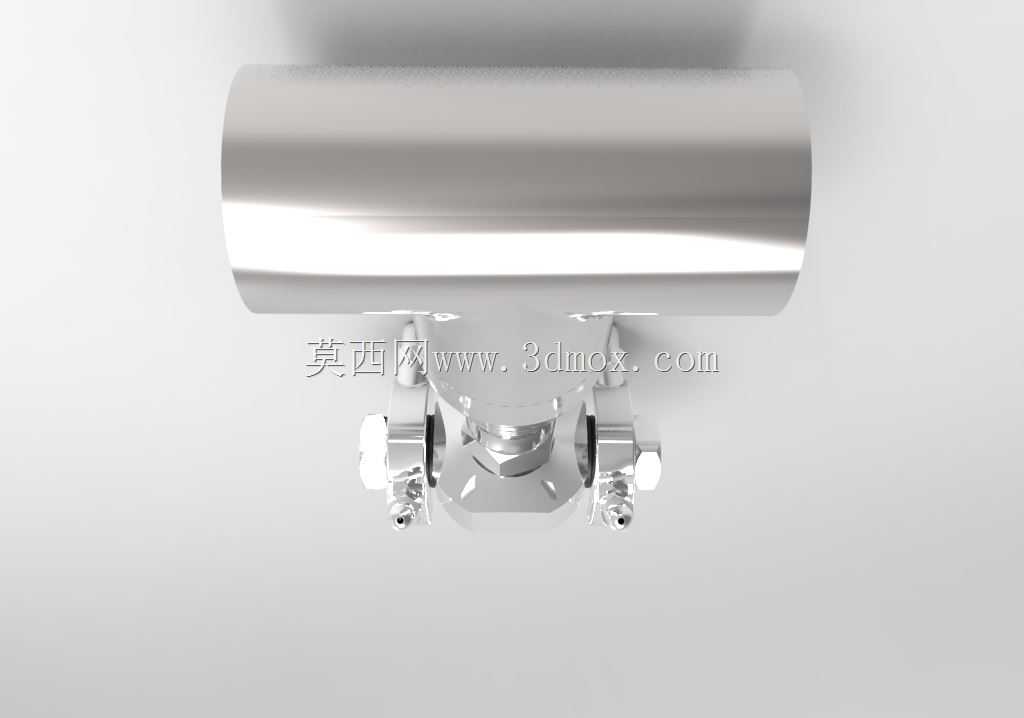

　　该装置主要应用于食品饮料、生物医药、精细化工领域的常压储罐、配料罐、储液槽内部清洗作业，尤其适配带卫生级快装接口的不锈钢罐体，可在不拆解罐体人孔、不进入受限空间的前提下完成内壁全覆盖冲洗，解决传统人工进罐清洗存在的作业风险高、残留死角多、清洗周期长的痛点，也可配套CIP在线清洗系统作为末端执行元件，替代固定洗罐球应对高粘度残留、结块物料附着的清洗场景。从结构功能来看，装置采用三通式进液主体，侧向直通接口可串联同管路其他清洗元件或作为补液通道，下端锥状缩径段内置流体驱动叶轮，清洗介质以0.2-0.6MPa压力进入腔体后，一方面推动叶轮带动下端喷射头做360°水平旋转，另一方面介质从喷射头的多组定向喷嘴喷出，形成不同俯仰角度的扇形射流，

　　射流打击力可覆盖从罐顶封头到罐底锥段的全部内壁区域，相比固定球形洗罐器，有效清洗半径提升40%以上，介质耗量降低30%左右，针对罐壁附着的蛋白沉淀、糖渍、化工料浆等残留有较好的剥离效果。设计过程中优先考虑卫生级工况的使用要求，所有过流部件均采用圆弧过渡，无卫生死角、无积液残留腔，外表面做镜面抛光处理，粗糙度Ra≤0.8μm，可耐受高温酸碱清洗液的长期腐蚀，快装接头的尺寸符合ISO2852卫生级管件标准，可直接与现场现有同规格的快装卡箍配套，无需额外加工转换接头。安装边界方面，装置主体的三通接口公称通径为DN50，下端喷射组件收缩状态下的最大外径为98mm，可直接从罐体顶部的DN100以上规格快装人孔或清洗接口伸入罐内，

　　安装时仅需将上端接口与罐顶的清洗管路通过卡箍固定即可，无需额外的支撑结构，装置整体伸入罐内的垂直长度为215mm，适配罐高1.5m-4m的中小型立式储罐，若用于更大容积的储罐，可适当延长进液管路将装置下放到罐体中部位置，保证射流覆盖范围。建模过程中对内部叶轮的流道做了等比例还原，喷嘴的喷射角度、旋转副的配合间隙均参考实际产品的工程参数设定，快装接头的卡箍配合尺寸、密封槽宽度深度都符合行业通用标准，可直接用于卫生级清洗系统的管路装配干涉检查、清洗覆盖范围模拟仿真，也可作为非标清洗设备定制设计的参考元件，帮助设计人员快速完成CIP系统的末端元件选型与布局，减少重复建模的工作量。需要注意的是，该装置的旋转驱动力完全来自清洗介质的流体动能，

　　无需外接电源或气源，现场安装时要保证管路入口前配置40目以上的过滤器，避免介质中的焊渣、固体颗粒进入腔体卡住叶轮，导致旋转失效出现清洗死角，装置的密封件采用标准硅橡胶或氟橡胶材质，可根据清洗介质的温度、腐蚀特性快速更换，日常维护仅需定期拆开下端喷射组件清理叶轮处的杂质即可，无需整体更换装置。
