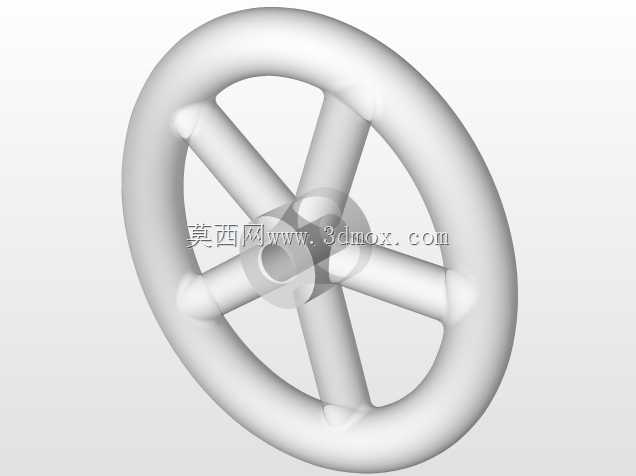

五辐式圆形手轮操作件结构设计

　　这类五辐结构的圆形手轮，是工业设备里手动操作回路里极为常见的执行部件，日常在管道截断阀、中小型机床进给调节机构、工装夹具锁紧工位、印刷设备辊隙调整端都能见到它的应用场景，区别于冲压薄钢板手轮和胶木绝缘手轮，这种一体成型的实心辐条结构，能承受更大的手动操作扭矩，不会在频繁带载操作时出现辐条弯折、轮缘变形的问题。从实际使用的工况来看，手轮的核心作用是把操作人员手部的圆周力矩，通过中心的安装孔传递到设备的阀杆、调节丝杠或者锁紧轴上，所以设计时首先要考虑的是握持的人机工程尺度，轮缘的截面做了圆弧过渡处理，没有尖锐棱角，操作人员戴劳保手套操作时也不会出现卡挂、硌手的问题，轮缘的直径设定匹配常规成年人的手掌开合幅度，单手握持转动时施力角度自然，

　　长时间连续调节也不会产生明显的手部疲劳。五根辐条采用等角度均布的结构设计，相比三辐手轮，每根辐条承担的扭矩载荷更小，受力分布更均匀，在需要大扭矩锁紧的工况下，比如高压管道阀门的全关位锁紧、机床尾座的顶紧操作，单根辐条承受的弯曲应力能控制在材料许用应力的三分之一以内，即使操作人员加套管增力操作，也不会出现辐条断裂的失效问题；相比六辐及以上数量的辐条结构，五辐设计又能减少不必要的材料冗余，降低零件自重，安装在设备伸出轴端时不会给轴系增加额外的偏载，避免轴端长期受额外倾覆力矩出现密封件磨损、轴套偏磨的问题。中心的安装部位做了加厚的轮毂结构，轮毂内孔可以根据配套轴的形式加工成圆孔键槽连接、方孔连接或者D型切边轴连接，

　　不同的连接形式适配不同的设备安装需求，比如阀门类设备常用方孔连接，能消除传动间隙，转动手轮时阀杆的动作响应没有空程；机床调节部位常用键槽圆孔连接，装配时的同轴度更容易保证，高速微调时不会出现手轮偏心晃动的问题。轮毂和辐条的连接位置、辐条和轮缘的连接位置都做了大圆角过渡处理，没有应力集中的直角突变结构，铸件或者机加工成型时不会在转角位置出现缩孔、裂纹等工艺缺陷，承受冲击载荷时也不会在转角位置萌生疲劳裂纹，能适应车间里温差大、有少量切削液或者工业粉尘的恶劣使用环境。安装边界上，这类手轮的轴向厚度控制得比较紧凑，轮毂的突出高度不会超过轮缘的轴向平面，安装在设备操作侧时不会占用过多的外部操作空间，设备外侧的安全防护罩可以紧贴手轮背面布置，

　　不会出现运动干涉；手轮转动时的外圆扫掠空间内，没有突出的辐条棱角，即使操作人员误触转动中的手轮，也不会被勾挂衣物造成安全隐患。从设计逻辑上看，这种手轮没有多余的装饰性结构，所有的结构尺寸都服务于手动施力、扭矩传递、可靠安装这三个核心功能，轮缘的光滑表面既可以做喷塑防锈处理适配普通工业环境，也可以做抛光不锈钢处理适配食品、医药类有卫生要求的生产场景，辐条的等分布置也方便操作人员快速判断手轮的转动角度，比如阀门操作时可以通过辐条的位置直观判断当前的阀芯开度，不需要额外加装开度指示牌就能完成粗略的开度调节，在没有刻度标识的简易调节工位上，这种结构的辨识度优势非常明显。
