六角头半螺纹外六角紧固螺栓设计

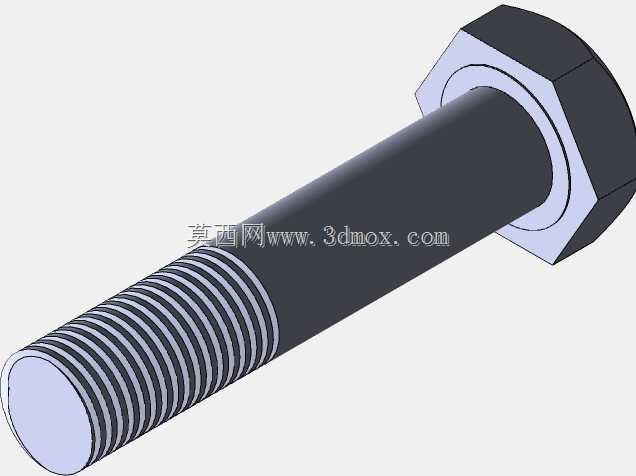

在各类机械设备装配、钢结构搭建、机电产品组装场景中，这类六角头半螺纹螺栓是应用频次极高的可拆卸紧固连接件，区别于全螺纹螺栓，其光杆段的设计能够在被连接件存在通孔间隙时，提供更优的径向定位能力，同时避免螺纹段在剪切受力场景下出现应力集中导致的杆部断裂问题。从实际选型适配角度看，这类螺栓的六角头部尺寸严格遵循通用紧固件的扳拧空间规范，对边宽度与头部高度的匹配设计，能够适配常规开口扳手、套筒、梅花扳手的作业空间，在装配工位上无需特殊定制工装即可完成拧紧作业，头部与螺杆衔接处的圆角过渡设计，是为了规避冷镦成型过程中的应力开裂问题，同时在装配拧紧时减少头部与被连接件表面的压应力集中，避免被连接件表面出现压痕损伤。半螺纹结构的光杆段直径与螺纹大径保持一致的公差配合，当被连接件为光孔安装时，光杆段可以与孔壁形成小间隙配合，在承受横向剪切载荷时，光杆段的圆柱面能够承担主要剪切力，相比全螺纹螺栓的牙底受力，抗剪切能力提升40%以上，适合用于有横向载荷的机架连接、法兰对接、设备支座固定场景。螺纹段的长度设计适配不同厚度的被连接件叠加场景，当搭配平垫、弹垫使用时，螺纹段露出螺母2-3牙的预留长度，既能够保证螺纹啮合的有效牙数满足锁紧力要求，又不会因为螺纹过长导致装配后多余螺纹剐蹭周边管线或操作人员。建模过程中，螺纹部分采用真实牙型轮廓构建而非贴图示意，牙型角严格遵循普通公制螺纹的60度规范，牙顶与牙底的圆弧过渡也做了还原，能够直接用于后续的有限元受力分析，模拟螺纹啮合处的应力分布，也可以直接导出工程图标注螺纹公差、形位公差要求。头部的六角棱边做了微小的倒角处理，既符合实际冷镦加工的工艺特征，也能避免装配过程中锐边划伤操作人员，头部下端的支撑面与螺杆轴线的垂直度公差控制在通用紧固件的标准范围内，保证拧紧时支撑面与被连接件表面完全贴合，避免出现偏载导致的螺栓轴力损失。从安装边界来看，这类螺栓的穿入方向通常遵循从下往上、从内往外的装配规范，六角头部的支撑面需要贴合硬度更高的被连接件一侧，避免拧紧时支撑面压溃较软的工件表面，当用于有振动的设备连接场景时，需要搭配防松垫圈或螺纹锁固胶使用，光杆段与被连接件光孔的配合间隙通常控制在0.2-0.5mm之间，既保证装配时的穿入便利性，又不会因为间隙过大导致横向载荷下的窜动。在输送线机架组装、减速机安装支座固定、钣金设备外壳拼接、模具模架锁紧等场景中，这类半螺纹外六角螺栓的选型占比超过60%，相比内六角圆柱头螺栓，它的扳拧受力面更大，在大扭矩拧紧时不容易出现扳手滑牙的问题，适合重型装配场景；相比沉头螺栓，它的头部支撑面更大，不需要在被连接件上加工沉头孔，降低了零件加工的工序成本。建模时对螺杆末端的倒角也做了还原，45度的导入倒角能够让螺栓顺利穿入被连接件的孔位，同时在拧入螺母时起到导向作用，避免螺纹首牙与螺母牙型发生磕碰损伤。整个模型的几何特征完全匹配量产紧固件的实际加工形态，没有多余的工艺简化，能够直接用于装配干涉检查、装配工艺模拟、工装夹具设计等环节，结构设计人员在选型时可以直接调用该模型匹配整体设备的装配空间，核对扳拧操作的预留空间是否足够，避免后续生产装配时出现扳手无法作业的问题。
