带滚轮移动置物推车与配套框架结构

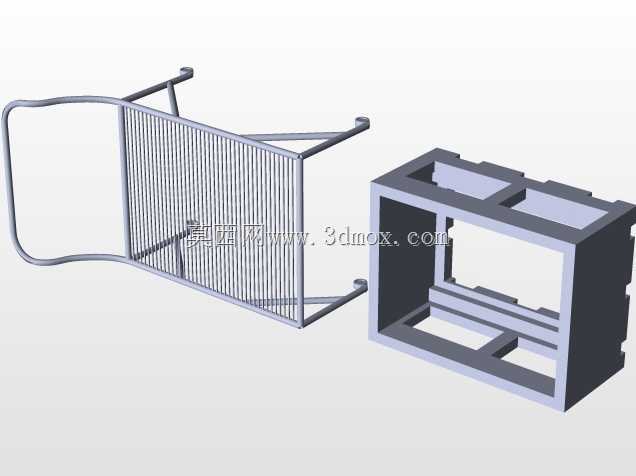

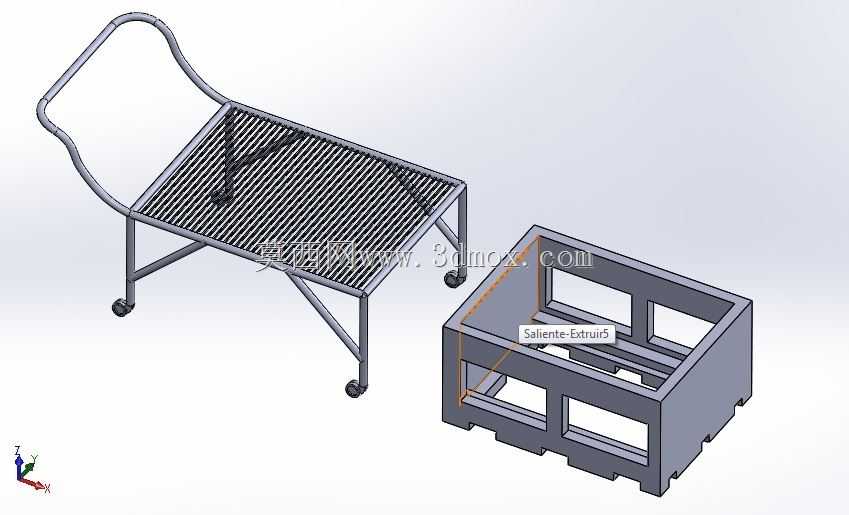

　　在车间工位周转、户外临时作业、小型物料转运的场景里，这类带弧形扶手的网格面推车是非常实用的辅助载具，配套的镂空框架结构可作为推车的配套收纳基座，也可单独作为物料堆叠的定位框使用。先看推车部分的设计，台面采用等间距排布的金属网格结构，相比整板台面，网格结构自重更轻，同时镂空的间隙可以漏下作业过程中产生的碎屑、积水，避免台面积攒杂物影响放置物品的稳定性，网格的筋条间距经过考量，既不会因为间隙过大导致小尺寸零件掉落，也能保证足够的支撑强度，常规放置100kg以内的工具、工件、物料都不会出现明显形变。扶手采用一体化弯管成型，从台面后侧两端向上延伸出顺滑的弧形握持段，握持高度符合成年人站立推行的人体工学高度，推行时手腕不需要过度弯折，

　　长时间转运物料也不容易产生疲劳，弯管的转角处做了大圆弧过渡，没有尖锐的棱角，避免作业过程中磕碰划伤。推车的支腿采用薄壁金属管材焊接成型，四条支腿从台面四角向下延伸，靠近底部的位置设置了横向的连接拉杆，把四条支腿连为整体，提升框架的抗扭性能，避免推行过程中支腿出现外张或者晃动的情况，支腿底端安装了四个万向脚轮，其中靠近扶手侧的两个脚轮带刹车结构，停靠时踩下刹车就可以固定推车位置，不会因为地面轻微倾斜出现滑移，脚轮的轮面采用硬质耐磨材质，在水泥地面、环氧地坪、瓷砖地面都可以顺畅推行，滚动阻力小，转向灵活。再看配套的框架结构，整体为框型镂空设计，侧壁开设多个矩形镂空窗口，既可以减轻框架自身重量，也方便从侧面观察框架内部放置的物品，

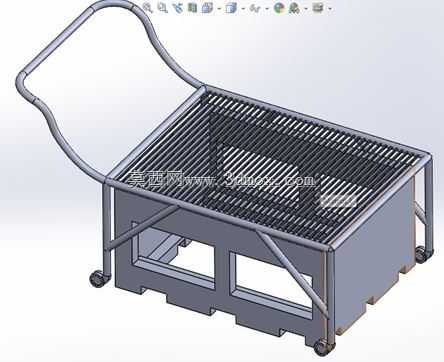

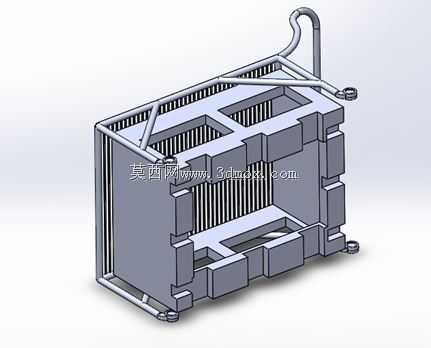

　　框架底部做了凹凸的定位卡槽，多个同规格框架堆叠时，上层框架的底部卡槽可以卡入下层框架的顶面边缘，堆叠后不会出现滑移倾倒，框架的壁厚均匀，棱边处做了小倒角处理，没有毛刺飞边，搬运时不会割手。从安装边界来看，推车的整体宽度控制在600mm以内，长度在900mm左右，可以顺利通过常规的车间通道、办公室门洞，不需要额外拓宽通行空间，扶手最高点距离地面高度约900mm，符合多数作业人员的握持习惯，配套框架的外形尺寸刚好可以适配推车的台面尺寸，放置在台面上时，框架底部的凸边可以卡在网格台面的筋条间隙里，运输过程中不会出现滑动移位。设计过程中优先考虑了结构的实用性，没有多余的装饰性结构，所有的弯折、焊接位置都做了应力分散处理，反复推行、

　　承重的情况下焊缝位置不容易出现开裂，网格台面的边缘做了包边处理，筋条的端头不会突出刮擦放置的物品或者作业人员的衣物。这类结构除了车间物料转运，也可以用在园艺作业中放置工具、收纳盆栽，或是在展会现场作为临时的物料放置台，配套的框架可以分类存放不同规格的小零件、工具配件，和推车搭配使用时可以实现移动作业工位的功能，把作业需要的工具、配件都放在推车和框架里，作业人员可以推着车直接移动到作业点位，不需要来回往返取料，大幅提升零散作业的效率。框架的镂空设计也适合作为清洗篮的外框使用，放置需要冲洗的零件时，水流可以从各个方向的镂空窗口流过，不会在框内积水，提升清洗的效率。
