60毫米步兵迫击炮高爆榴弹结构

　　步兵班组伴随火力支援场景中，60毫米迫击炮是连排级作战单位最核心的曲射火力载体，配套的高爆榴弹直接决定了火力覆盖的毁伤效能，这类弹药的结构设计需要在便携性、弹道稳定性、毁伤威力三者间找到精准平衡。从实际作战使用逻辑来看，这类迫击炮弹需要适配滑膛炮管的发射工况，无需复杂的膛线适配结构，依靠尾翼实现飞行过程中的姿态稳定，在山地、丛林、城市巷战等存在大量射击死角的场景下，能够以大曲率弹道打击掩体后方、反斜面阵地的有生目标与简易工事。

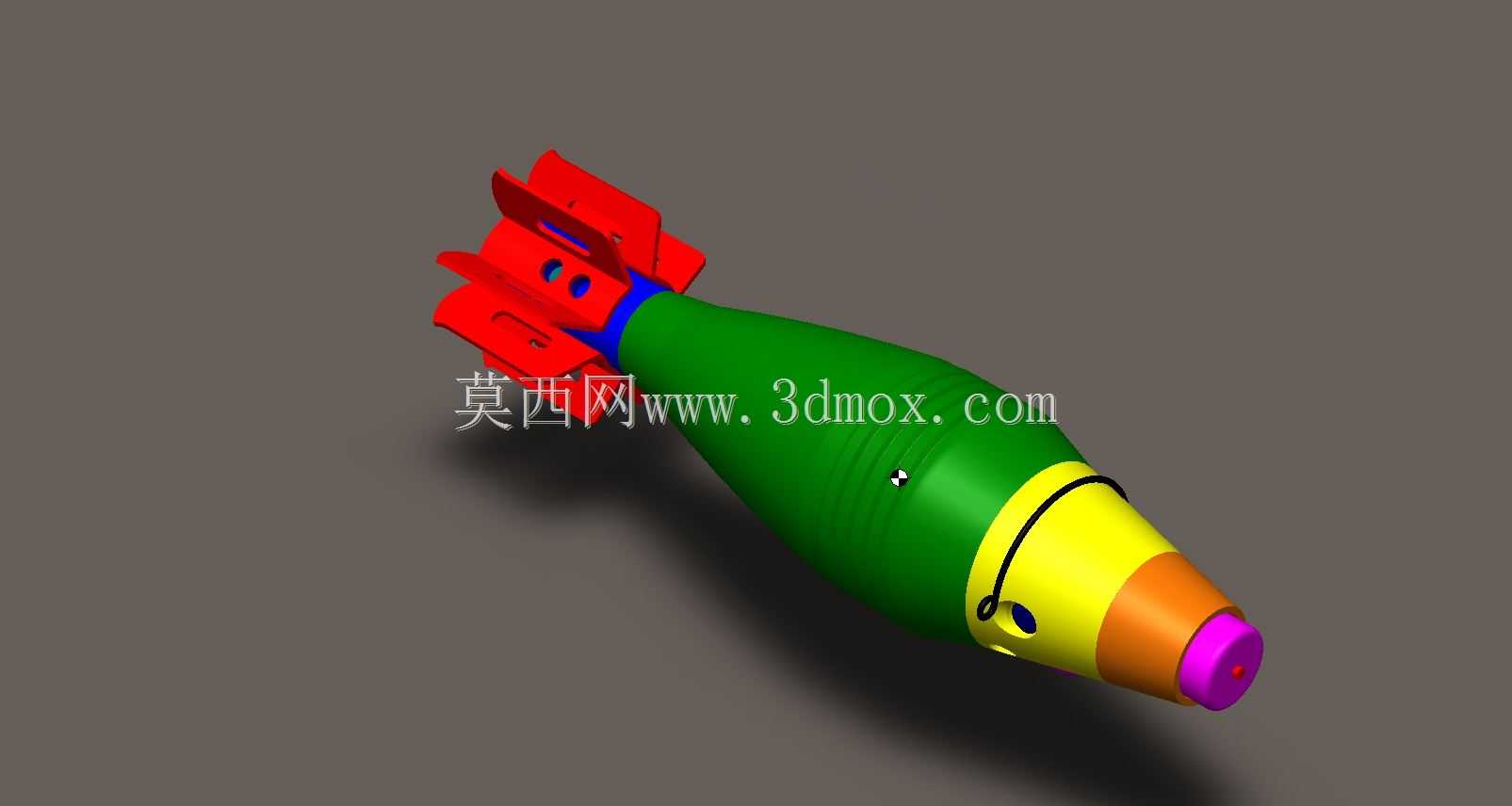

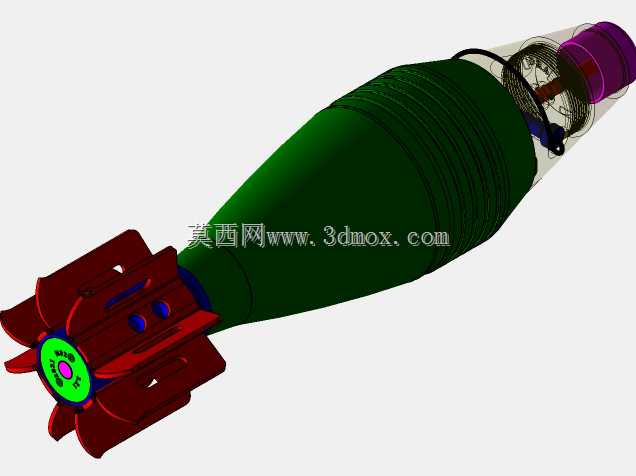

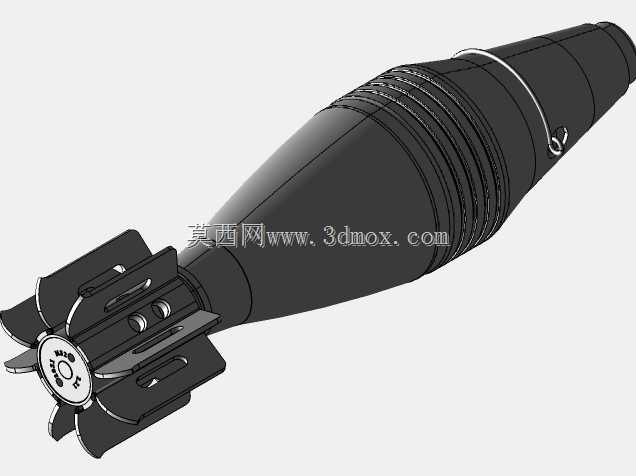

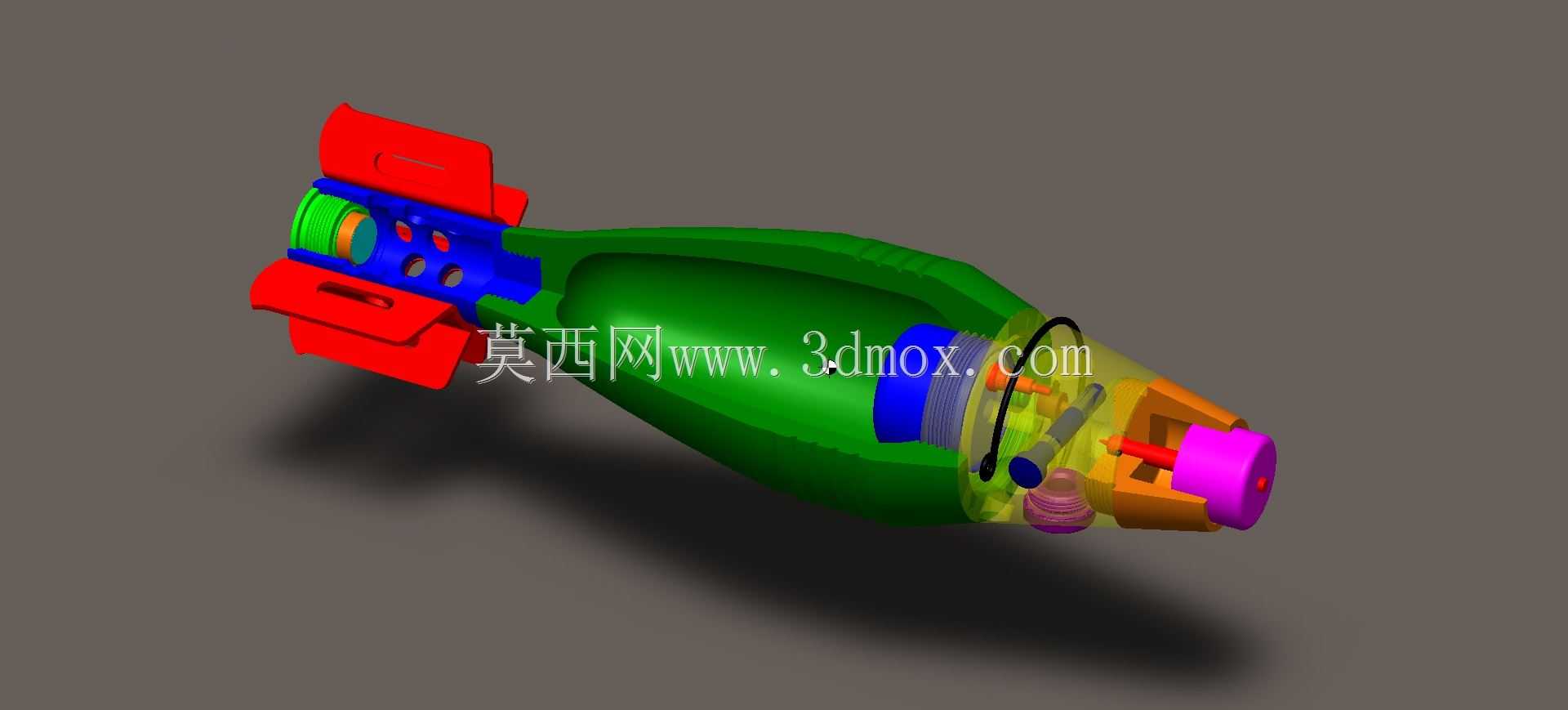

　　这款榴弹的整体结构沿弹体轴线对称分布，头部为引信安装段，依次衔接战斗部壳体、闭气环段、尾管与尾翼组件，整体外形遵循迫击炮弹的经典水滴形流线设计，能够有效降低飞行过程中的空气阻力，保证弹道的一致性。设计过程中采用公制尺寸体系进行参数匹配，弹体圆柱段直径严格适配60毫米迫击炮的炮管内径公差，闭气环结构在发射时可在火药燃气压力作用下贴紧炮管内壁，减少火药燃气泄漏，保证发射初速的稳定性，这一结构直接影响弹丸的射程精度与落点散布范围。

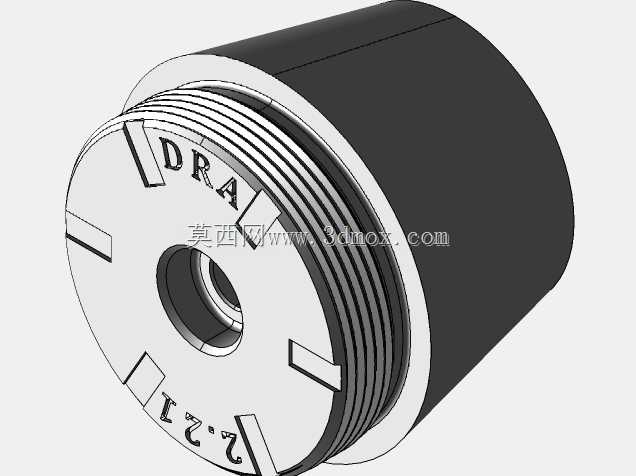

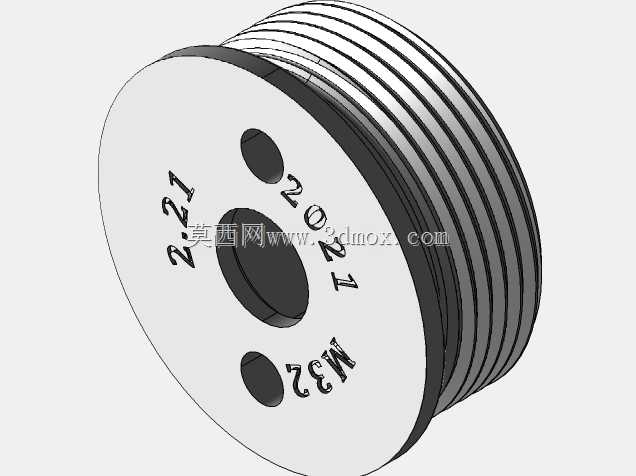

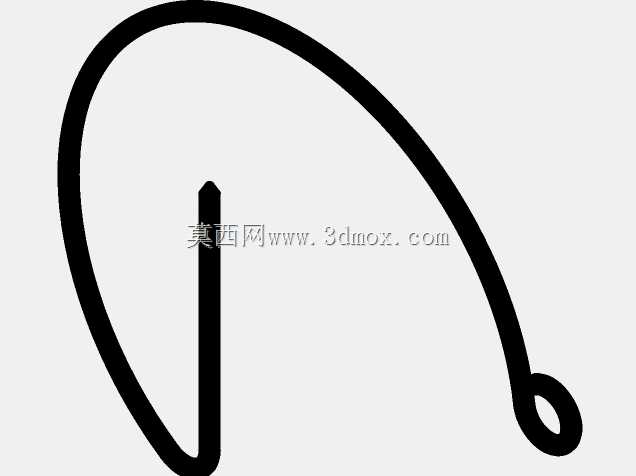

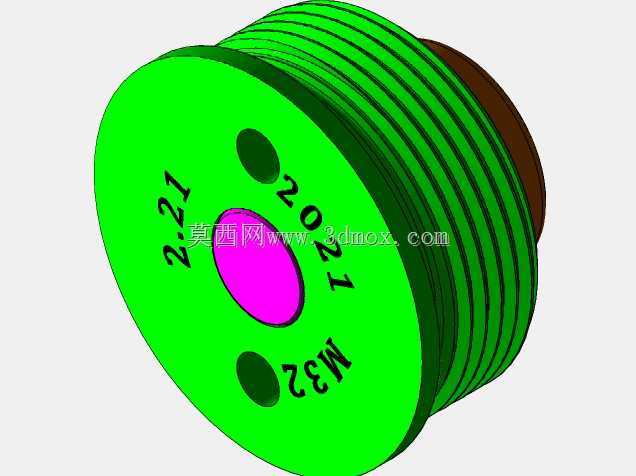

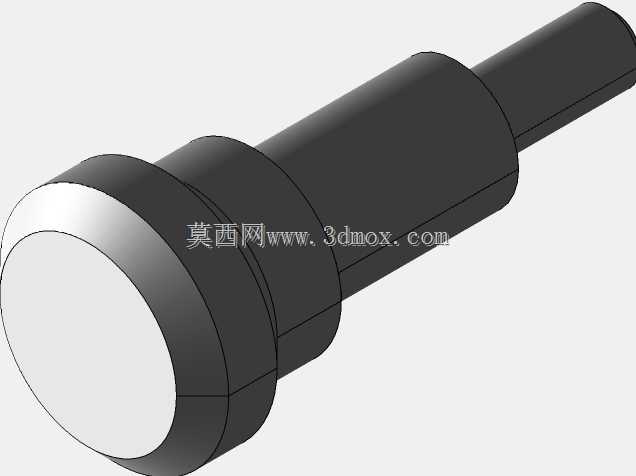

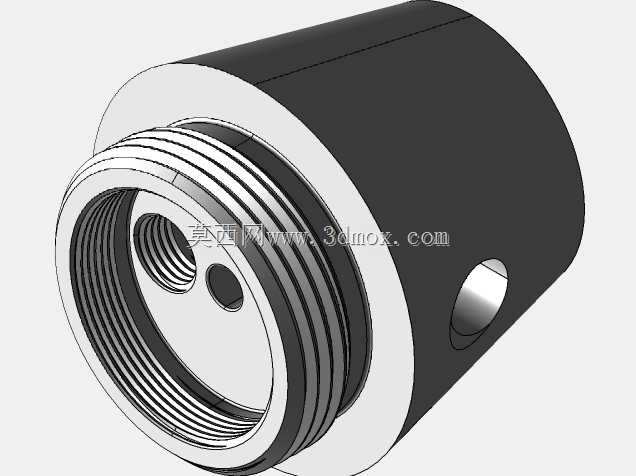

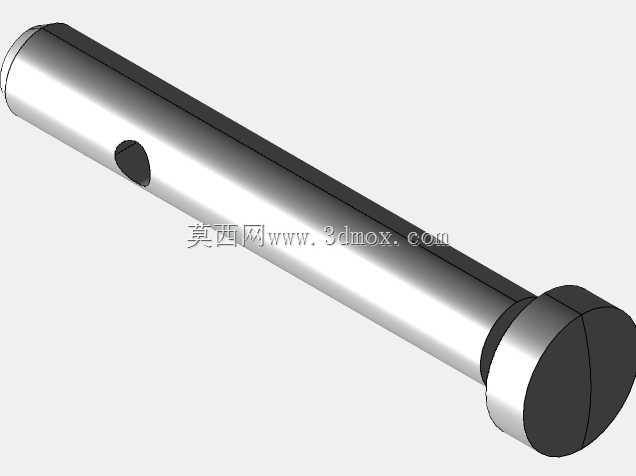

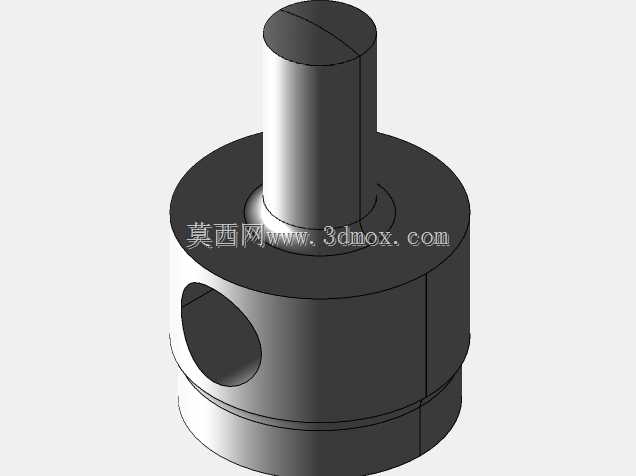

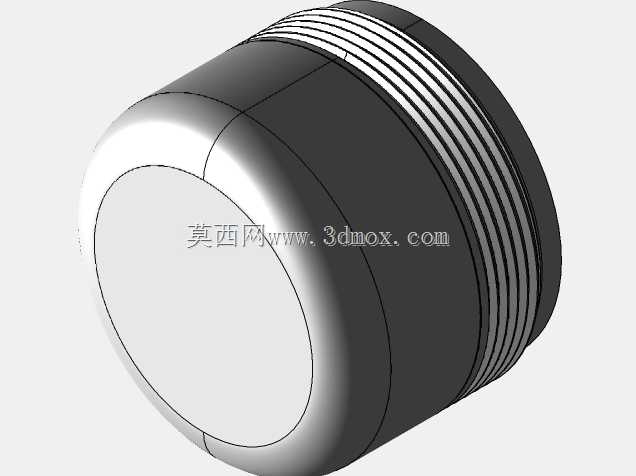

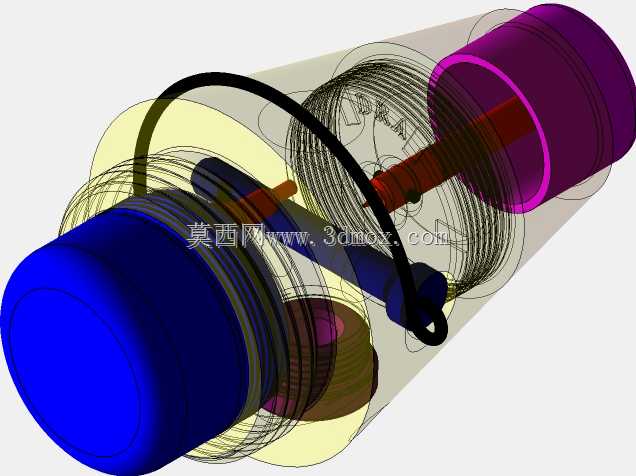

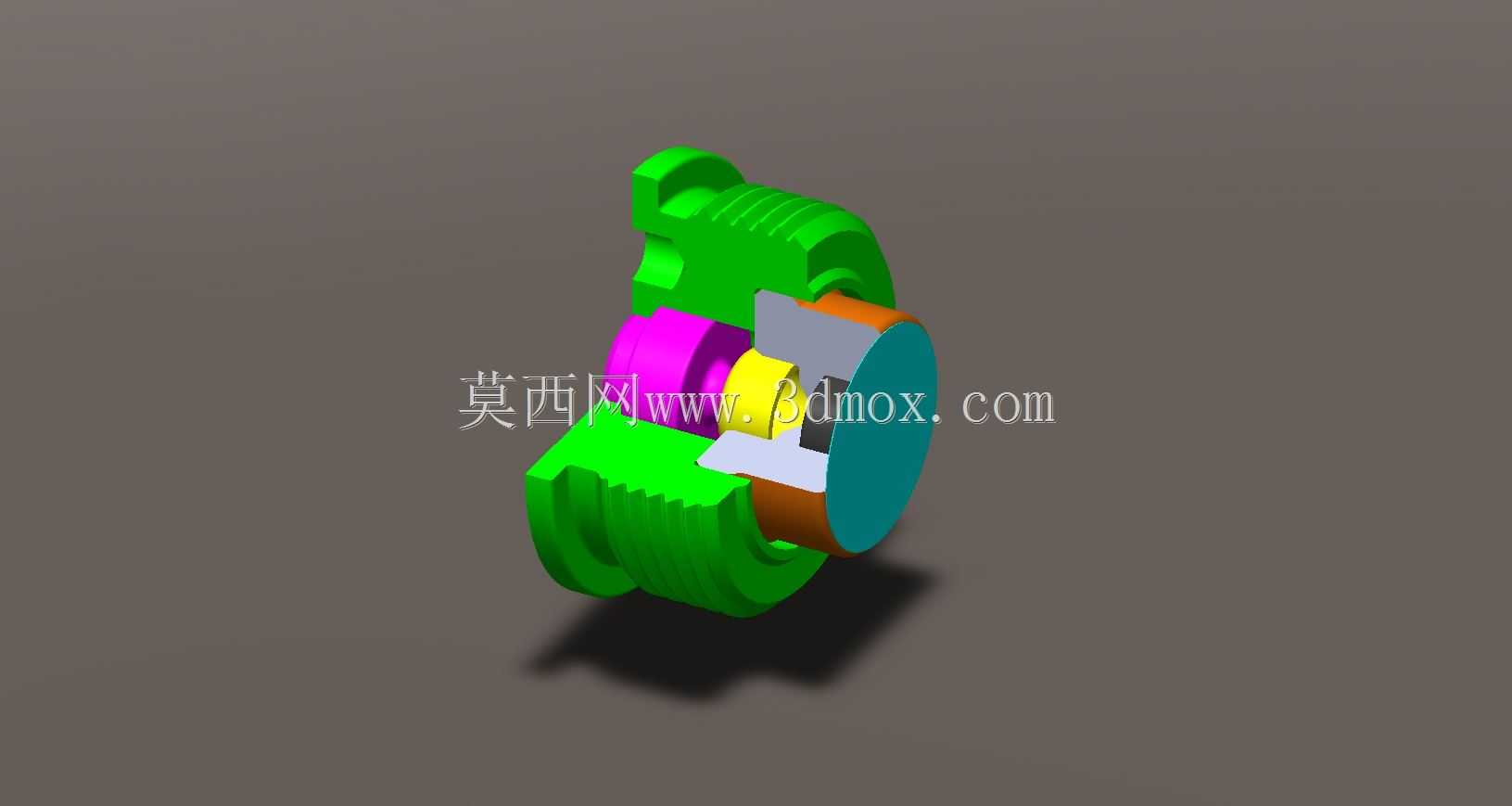

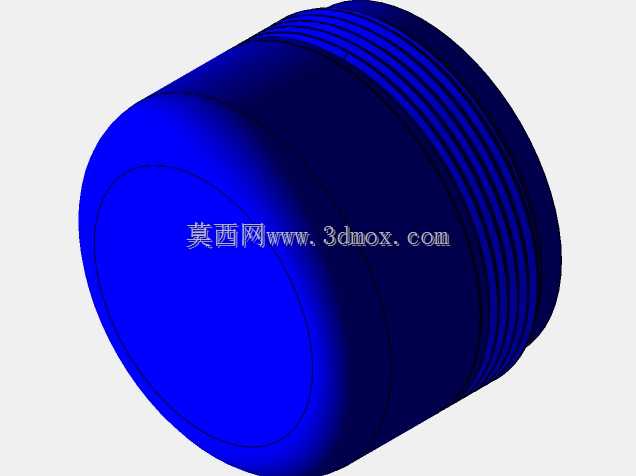

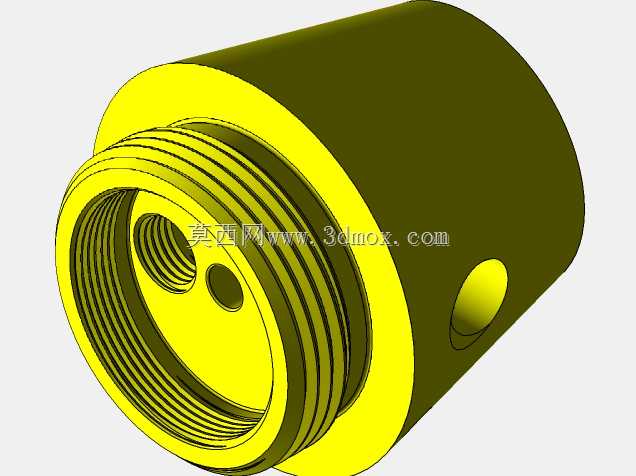

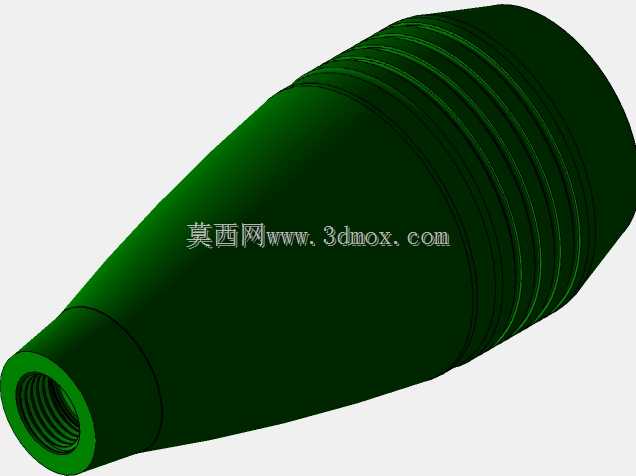

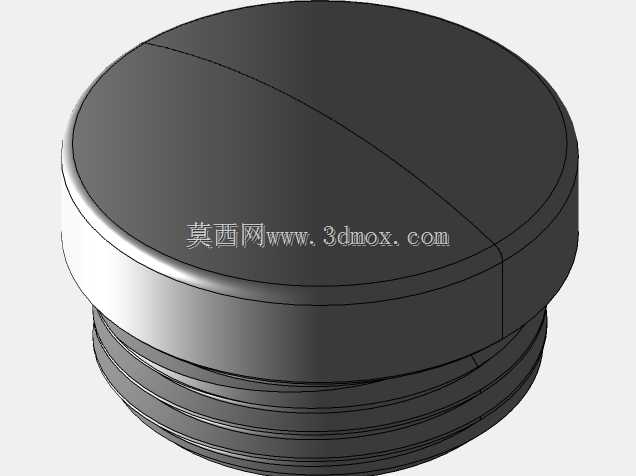

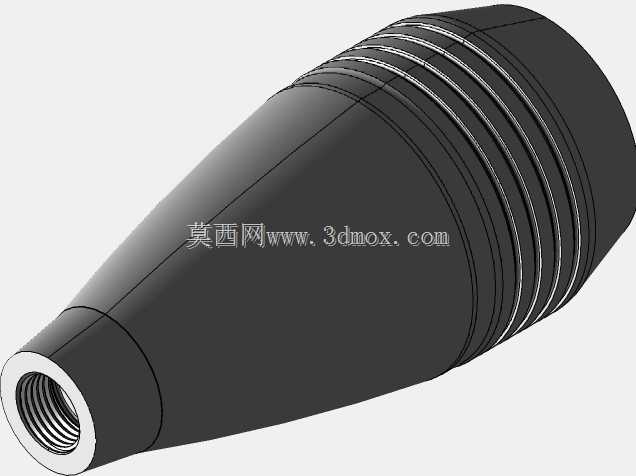

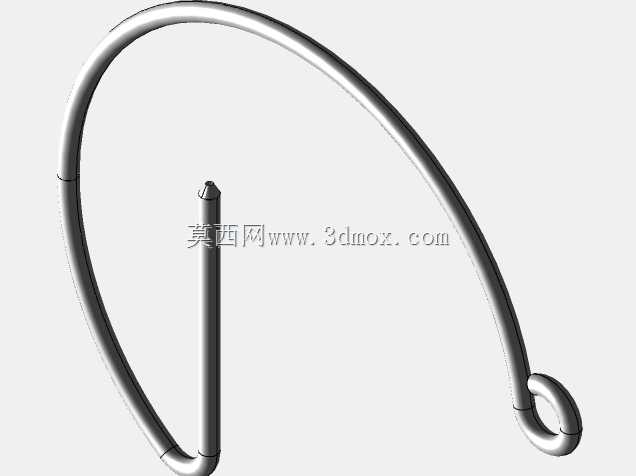

　　战斗部壳体采用变壁厚设计，头部壁厚稍薄，保证引信触发后能够快速破开壳体形成破片，圆柱段与尾部壁厚均匀，装填高爆炸药后，起爆时能够形成均匀的破片散布场，覆盖半径内的有生目标可实现有效毁伤。引信安装位采用标准螺纹接口，适配M52B1式点引爆信标，引信段外侧设计有保险销安装孔与保险环结构，在储存、运输、装填前的勤务处理阶段，保险结构可锁定引信击发机构，避免意外磕碰触发引爆，只有当弹丸出炮口后，保险结构在离心力与发射过载作用下解除锁定，引信进入待发状态，触碰到目标后即可触发战斗部起爆。

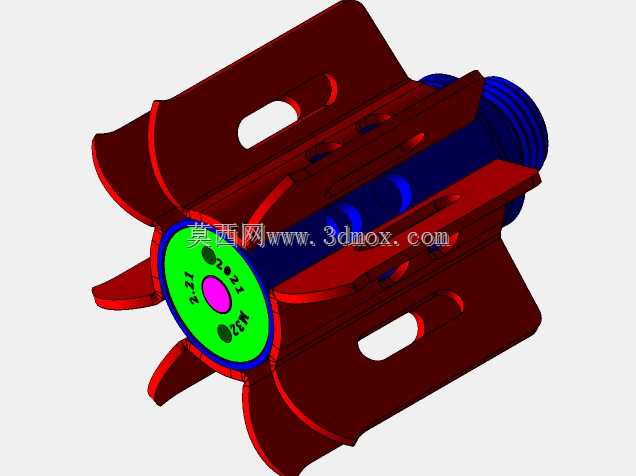

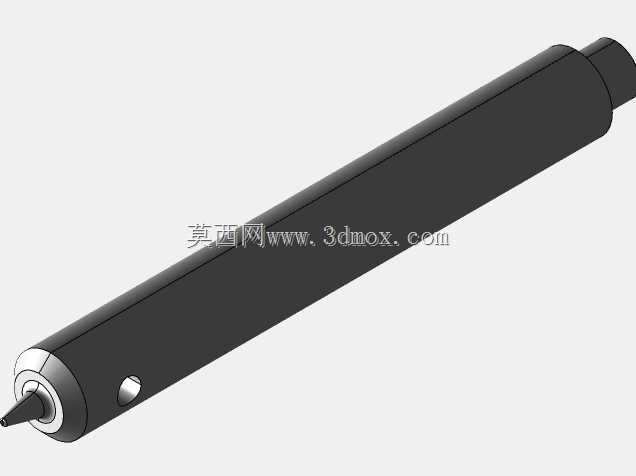

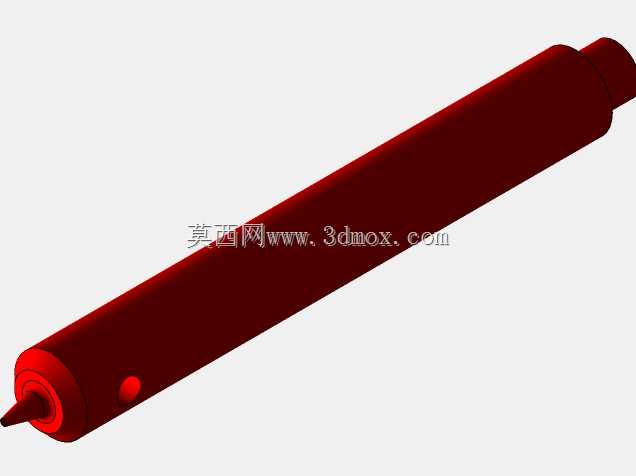

　　弹体尾部的尾管部分设计有基本药管安装腔与附加药包固定卡槽，基本药管装填在尾管内部，提供弹丸出炮口的基础初速，附加药包可根据射击距离需求套在尾管外侧，通过增减附加药包的数量调整发射药总能量，实现不同射程的火力覆盖，这一设计让同一款弹药能够覆盖从最小射程到最大射程间的全段射击需求，无需配备多种规格的弹药，降低了前线后勤补给的压力。尾翼组件采用六片对称分布的固定式尾翼，翼片带有一定的后掠角度，弹丸在炮管内运动时，尾翼可沿炮管内壁滑动起到导向作用，出炮口后，尾翼在空气动力作用下为弹丸提供稳定力矩，让弹丸始终保持头部朝向飞行方向，避免弹体翻滚影响射击精度与毁伤效果。

　　从安装边界与勤务使用角度来看，整弹长度控制在步兵可单手装填的尺寸范围内，弹体最大直径严格匹配炮管内径，尾翼展开后的最大外径略小于炮管内径，保证装填时能够顺畅滑入炮管底部，不会出现卡滞情况。弹体表面的定心部位置加工有严格的尺寸公差，与炮管内壁的间隙控制在合理范围内，既保证装填顺畅，又能避免间隙过大导致弹丸在炮管内倾斜，影响出炮口时的初始姿态。需要注意的是，这款公制尺寸设计的弹体结构，零部件公差体系与英制规格的同口径弹药存在差异，多数零部件无法与英制体系的同口径迫击炮弹通用互换，在维护、零部件替换时需要匹配对应公制规格的配件，避免尺寸不匹配导致的安全隐患与射击故障。

　　在结构建模过程中，每一处倒角、壁厚变化、螺纹尺寸都严格遵循弹药设计的工程规范，比如弹体头部与引信衔接位置的倒角角度，既需要保证引信旋装时的导向顺畅，又要避免应力集中导致勤务过程中出现磕碰破损；尾翼与尾管的连接位置采用圆弧过渡，减少飞行过程中的空气阻力，同时避免应力集中导致尾翼在发射过载下出现断裂脱落。闭气环的安装槽深度与宽度经过匹配设计，能够保证闭气环安装后不会在装填过程中移位，同时在发射时能够顺利胀开实现闭气效果。
