带传动齿轮结构的自紧式钻夹头

项目分类:通用机械零部件 发布时间:2021-10-21 ID:328623
  • 带传动齿轮结构的自紧式钻夹头
  • 带传动齿轮结构的自紧式钻夹头
  • 带传动齿轮结构的自紧式钻夹头
  • 带传动齿轮结构的自紧式钻夹头
  • 带传动齿轮结构的自紧式钻夹头
  • 带传动齿轮结构的自紧式钻夹头
  • 带传动齿轮结构的自紧式钻夹头
  • 带传动齿轮结构的自紧式钻夹头
  • 带传动齿轮结构的自紧式钻夹头
  • 带传动齿轮结构的自紧式钻夹头

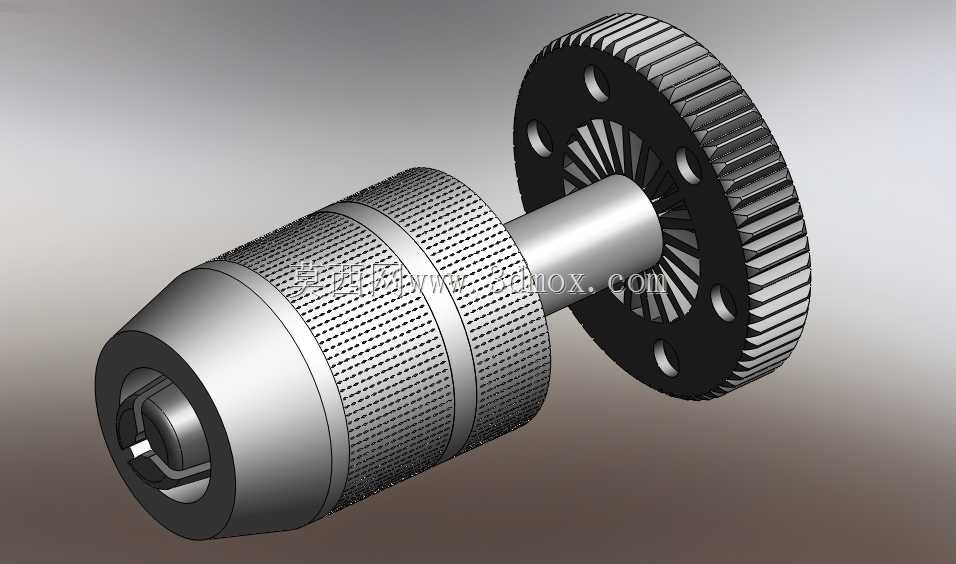

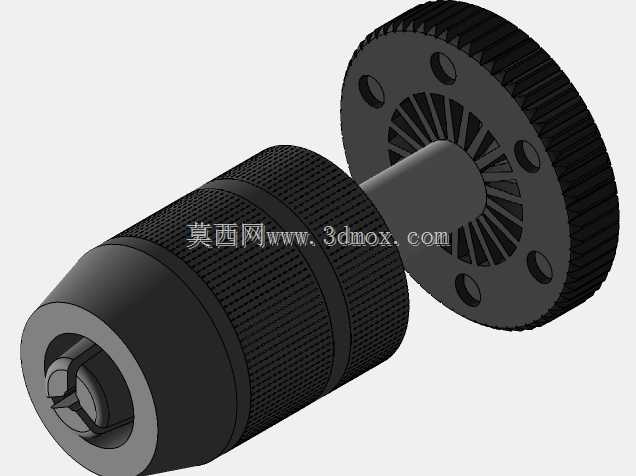

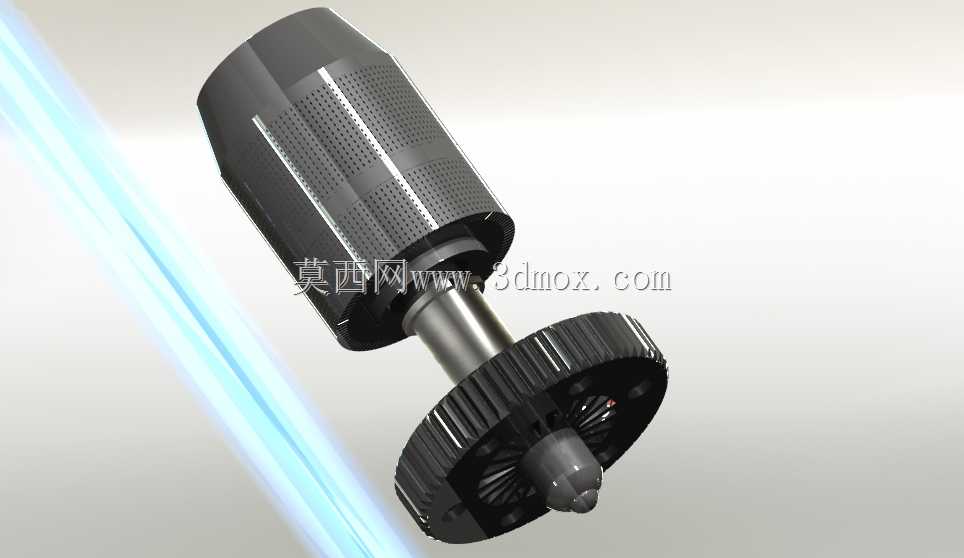

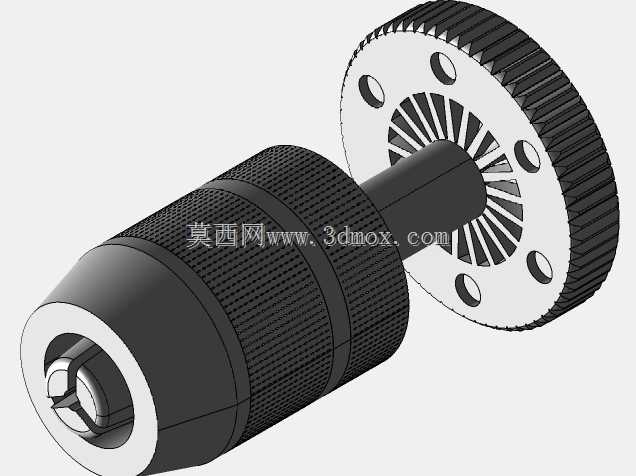

  在钻削加工、小型台钻改装、多轴钻排布局以及自动化钻孔工位的配套设计中,钻夹头作为直接承接刀具、传递切削扭矩的终端部件,其结构合理性直接影响加工精度与刀具装夹可靠性。这款带集成传动齿轮的钻夹头,区别于常规需要扳手锁紧、额外搭配皮带轮或联轴器传递动力的普通钻夹头,将动力输入的齿轮结构与夹头本体做了集成化设计,省去了额外的传动连接件,在紧凑安装空间内就能完成动力输入与刀具夹持的双重功能。

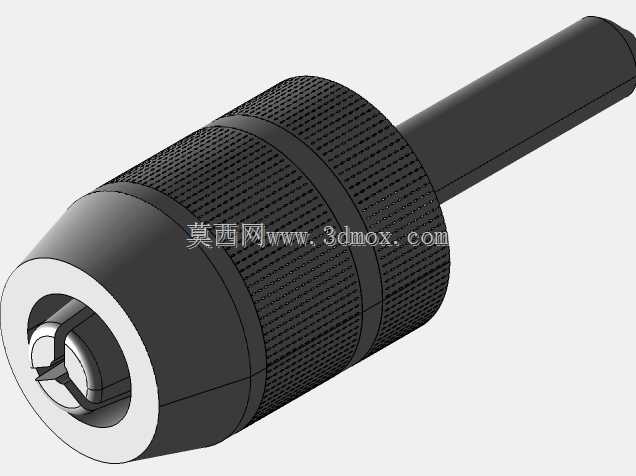

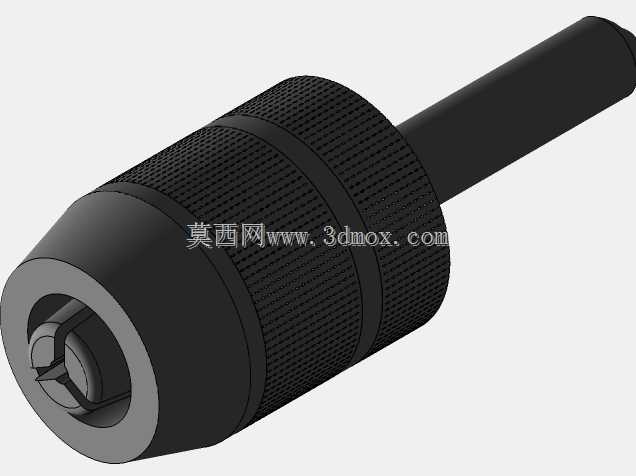

  从实际应用场景来看,这类结构的钻夹头多用于多轴钻孔器、小型专用钻床、自动化攻钻一体机的主轴端,尤其是在排钻布局中,相邻主轴间距受限的情况下,集成齿轮的结构可以直接通过啮合的传动齿轮组实现多轴同步动力输入,不需要给每个轴单独设置皮带传动结构,能大幅压缩钻排的整体体积,让设备布局更紧凑。日常使用中,这类夹头可以直接夹持直柄麻花钻、中心钻、铰刀等直柄切削刀具,依靠本体的滚花外套旋转就能带动内部夹爪收拢或张开,实现刀具的装夹与拆卸,不需要额外搭配钻夹头扳手,换刀效率更高。

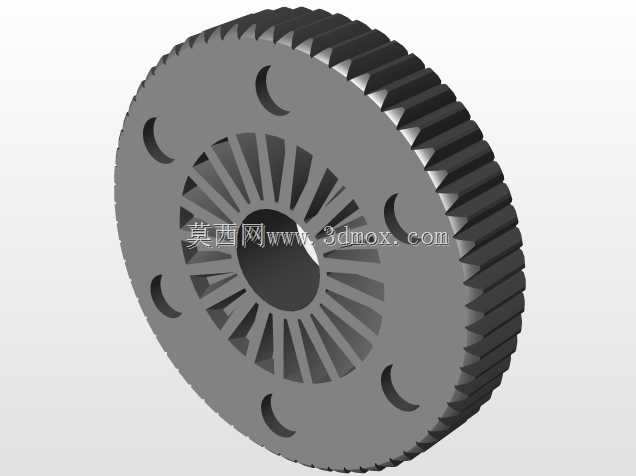

  从功能特性上看,夹头本体的外圆做了网纹滚花处理,滚花的纹路深度和密度经过适配,徒手旋转锁紧时能提供足够的摩擦力,即使手上沾有少量切削液也不容易打滑,保证锁紧力矩足够,避免钻削过程中刀具打滑退刀。尾部集成的传动齿轮采用直齿圆柱齿轮结构,齿部做了等厚设计,端面均匀分布的安装孔可以直接通过螺栓将齿轮与夹头的尾部连接盘固定,保证齿轮与夹头本体的同轴度,动力传递过程中不会出现偏心晃动。夹头内部的三爪结构采用偏心自锁设计,当钻削过程中刀具承受切削反扭矩时,夹爪会在斜槽作用下进一步收拢,越夹越紧,不会因为切削振动出现松脱的问题。

  设计思路上,这款结构优先考虑了紧凑安装场景下的动力传递需求,没有采用常规钻夹头尾部的莫氏锥柄或直柄连接结构,而是直接将传动齿轮作为动力输入接口,齿轮的内孔与夹头尾部的轴颈采用过渡配合,配合端面的螺栓锁紧,保证连接刚性,避免高速旋转时齿轮与夹头之间出现相对窜动。夹头的夹持范围覆盖常规小直径钻削加工的常用刀具规格,能满足大部分有色金属、低碳钢、工程塑料等材料的钻孔、扩孔、铰孔加工需求。齿轮的齿宽、模数根据小规格钻削的常用扭矩做了匹配,既能传递足够的切削扭矩,又不会因为齿轮尺寸过大挤占周边安装空间。

  从安装边界来看,夹头的最大外圆是滚花段的外径,安装时需要预留出足够的徒手操作空间,保证旋转外套时不会和周边的防护板、排屑槽等结构发生干涉;尾部齿轮的分度圆直径、安装孔的分布圆尺寸是配套传动齿轮组设计的核心参数,设计配套传动系统时需要保证啮合齿轮的中心距公差在合理范围内,避免齿侧间隙过大导致传动冲击,或是间隙过小导致卡滞、齿部磨损加快。夹头前端的刀具伸出口直径做了收窄设计,能在靠近工件表面的位置夹持刀具,提升刀具装夹后的刚性,减少长刀具悬伸带来的振刀问题,加工小孔时的稳定性更好。

  在实际设备维护中,这类集成结构的钻夹头不需要定期拆卸齿轮部分,只需要定期向夹头内部的斜槽与夹爪配合位置注入少量润滑脂,保证夹爪伸缩顺畅即可,日常清理时只需要刷掉齿部和滚花位置积存的切屑,避免切屑卡入齿隙影响传动平稳性,或是卡入夹头前端的缝隙导致夹爪收拢不同心。相较于分体式的钻夹头加传动轮的结构,这种集成设计减少了两个零件之间的配合误差,整体的同轴度更容易保证,高速旋转时的跳动量更小,能有效提升钻孔的位置精度与孔壁光洁度,在小型自动化加工设备的设计中,能减少零件选型与装配的工作量,缩短设备开发的周期。
