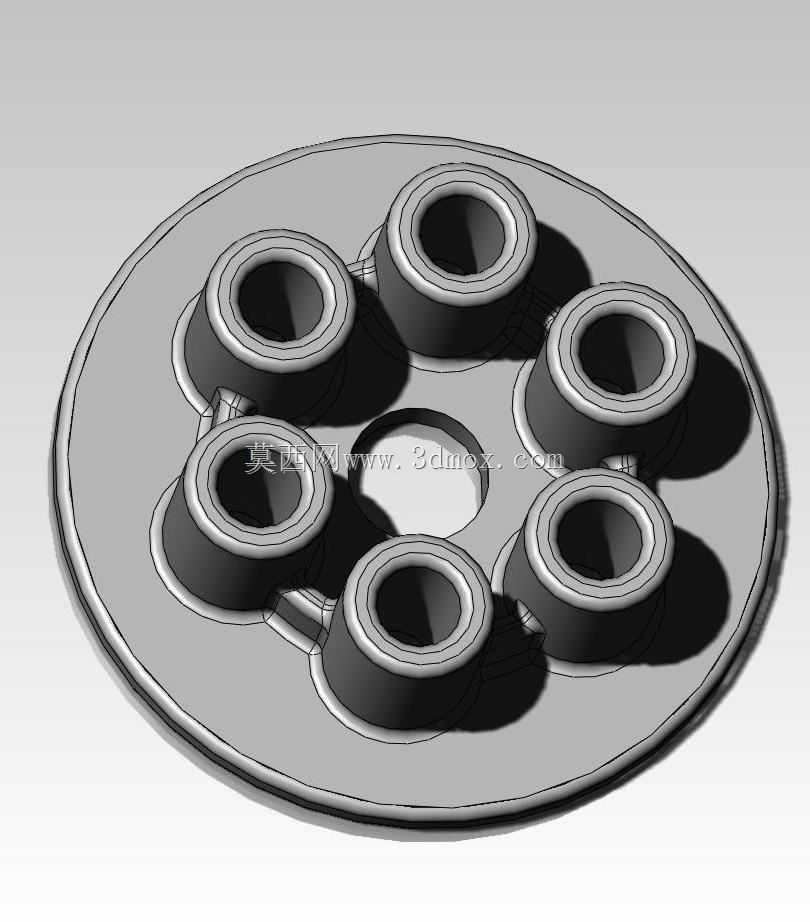

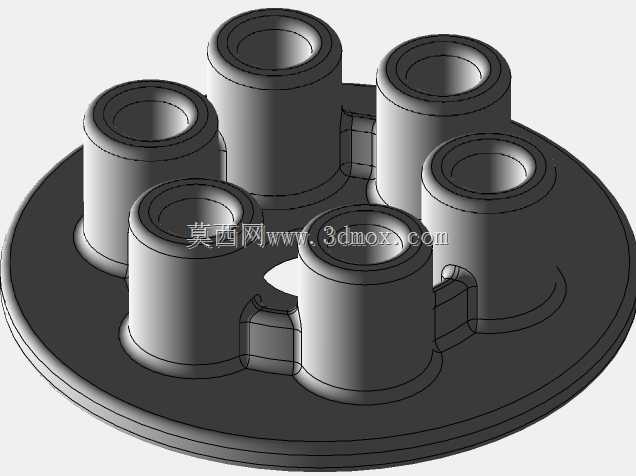

这类带六处均布凸台孔的圆形压盘,在液压管路集成块、气动阀组安装、多通路旋转接头配套的场景里应用十分普遍,日常做设备改造时经常会碰到需要定制这类零件的需求。从结构上看,主体采用薄圆盘作为承载基体,中心预留大直径通孔,主要用于穿过主轴、中心管路或者避让核心传动部件,避免压盘安装后与中心运动构件发生干涉,中心孔的公差一般会根据穿过件的配合需求选择H7或者H8级,间隙控制在0.02到0.05毫米区间,既保证装配便利性,也不会出现过大的偏心余量。六处带加厚凸台的安装孔沿圆周方向均匀分布,凸台的设计一方面是为了增加螺栓连接位置的局部厚度,避免螺栓锁紧时薄圆盘基体出现压溃变形,另一方面凸台的端面可以作为螺栓锁紧的贴合面,
加工时仅需要精磨六个凸台端面即可保证安装平面度,不需要对整个圆盘大面做高精度加工,能有效降低加工成本与加工时长。凸台与圆盘基体之间做了圆弧过渡处理,过渡圆角半径一般取3到5毫米,主要是为了分散螺栓锁紧时的应力集中,避免长期受交变载荷时在凸台根部出现疲劳裂纹,尤其是在有振动的管路连接场景下,这个过渡结构能大幅提升零件的使用寿命。相邻凸台之间设置了加强筋连接,筋条的厚度通常取基体厚度的0.8倍,高度不超过凸台高度的二分之一,既可以提升整个圆盘的结构刚性,减少压紧时的盘面翘曲变形,也不会额外增加过多的零件重量,同时筋条的走向顺着圆周切线方向布置,不会对周边的管路排布、线路走线造成干涉。
这类压盘的安装边界需要重点关注外径尺寸与安装孔的节圆直径,通常外径会比安装孔节圆大15到20毫米,保证螺栓安装时有足够的扳手操作空间,不会出现螺栓无法锁紧的情况;盘面厚度一般根据所需的压紧力计算,常规1.6兆帕工况下的阀组配套压盘,厚度取8到12毫米即可满足强度要求,若用于高压管路场景则需要适当加厚,并对凸台位置做局部强度校核。实际使用时,这类压盘主要作用是将多组平行布置的管路接头、密封组件均匀压紧在安装基体上,六个均布的螺栓可以提供均匀的锁紧力,避免局部压力不足导致密封失效,相比三孔或者四孔压盘,六孔结构的压紧力分布更均匀,对于大直径的密封面来说,能有效减少密封面的局部间隙,降低泄漏风险。设计这类零件时,
需要提前确认配套螺栓的规格,凸台的内孔直径要比螺栓大1到2毫米,方便装配时调整位置,补偿少量的安装加工误差;凸台的高度要保证螺栓锁紧后,螺母端面完全落在凸台范围内,不会出现偏载的情况。另外盘面的非配合面不需要做过高的表面处理,一般做喷砂氧化或者镀锌防锈即可,配合面的粗糙度控制在Ra3.2就能满足密封与安装的精度要求,不需要过高的光洁度造成加工成本浪费。在做三维建模时,这类零件需要重点保证六个安装孔的位置度公差,一般位置度要求控制在φ0.1毫米以内,避免安装时螺栓无法顺利穿入,中心孔与安装孔节圆的同轴度也要控制在φ0.05毫米区间,保证压紧后整个压盘的受力均匀,不会出现偏磨或者局部压紧力不足的问题。
