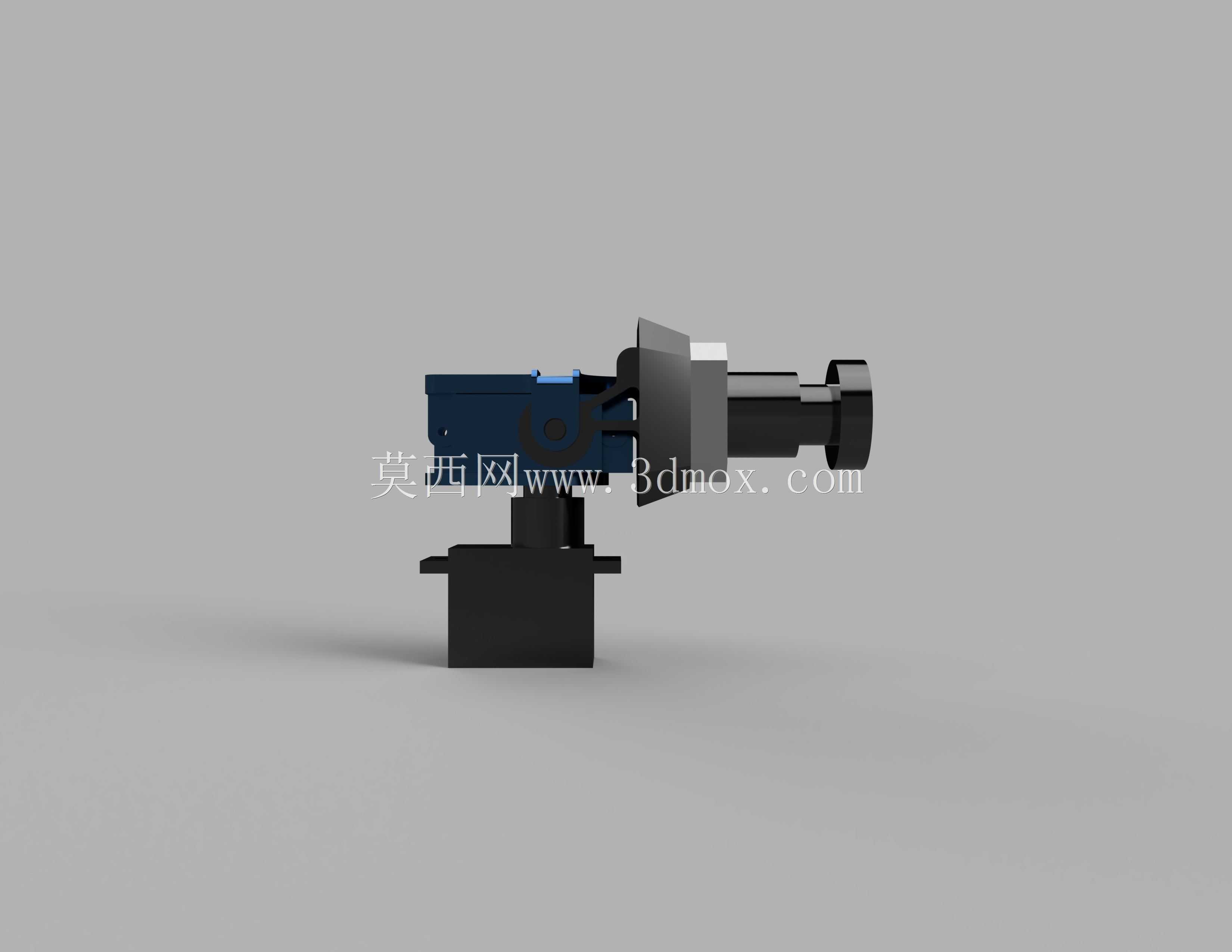

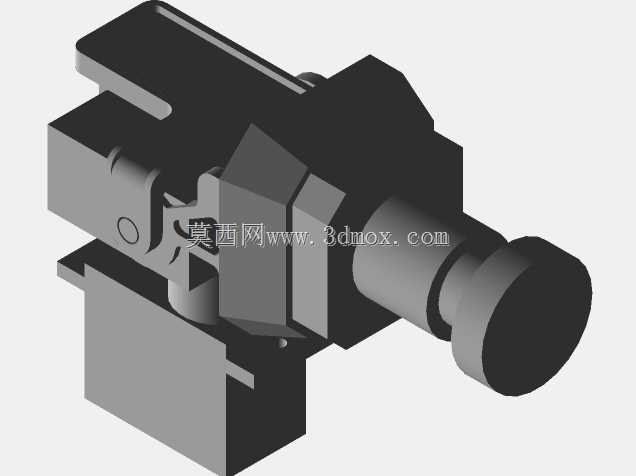

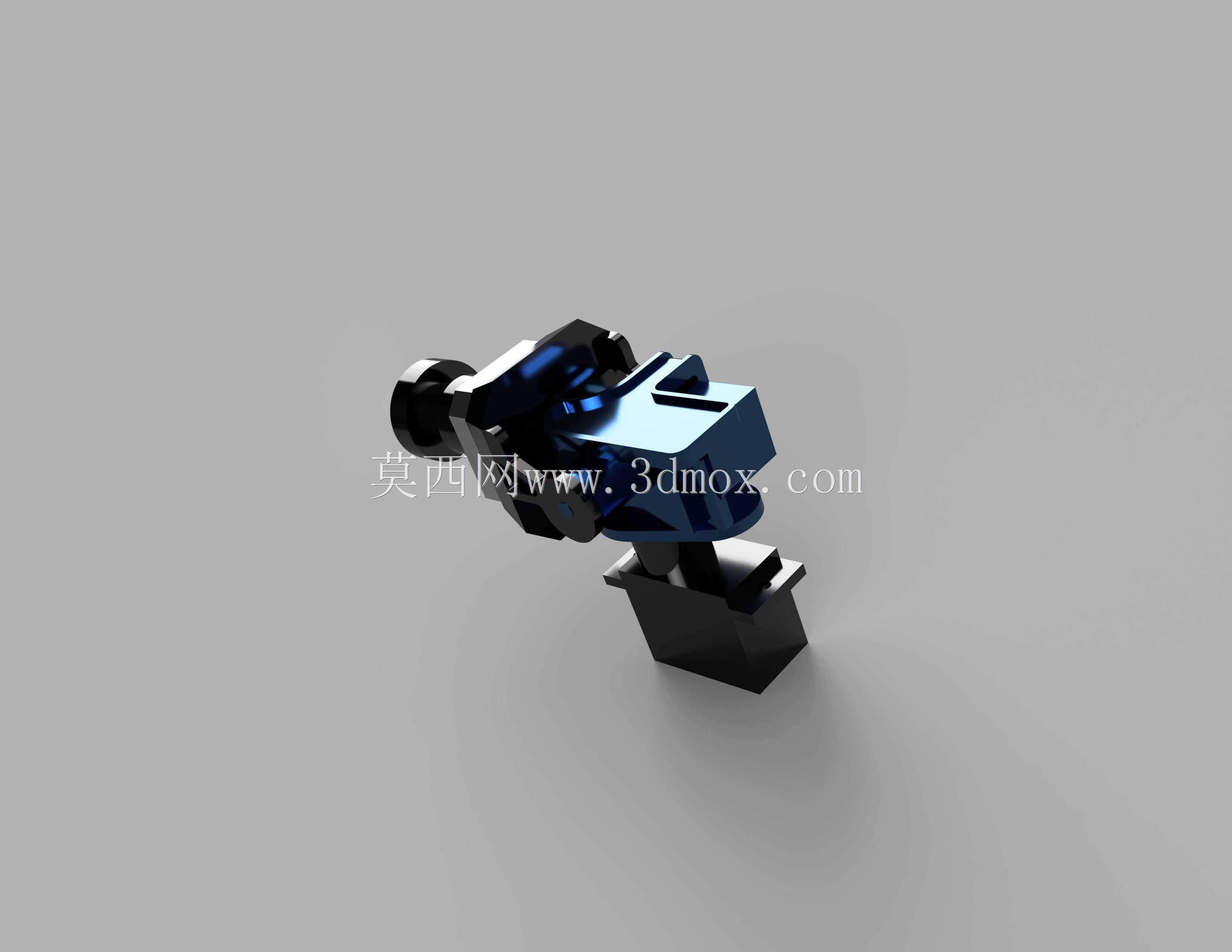

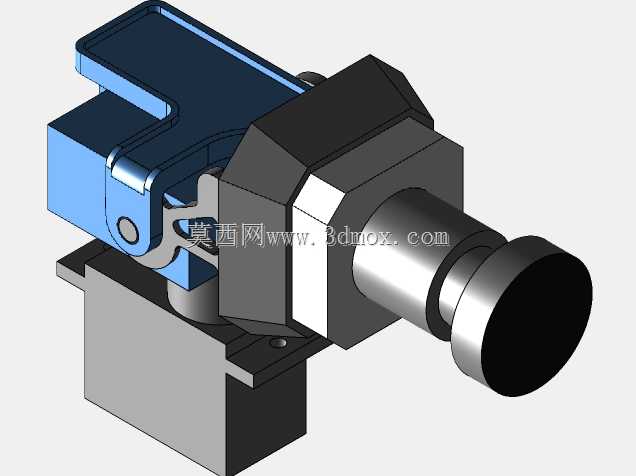

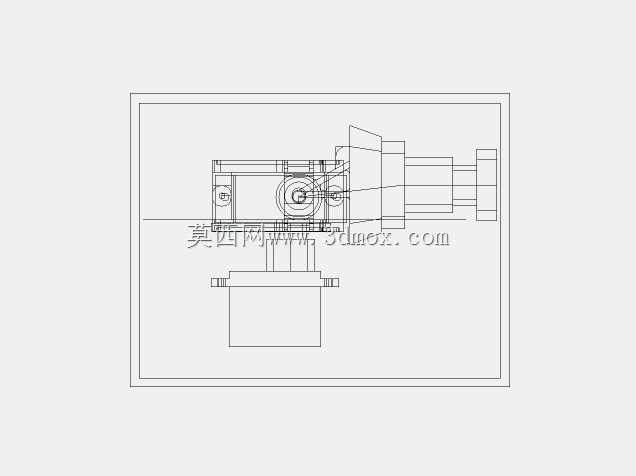

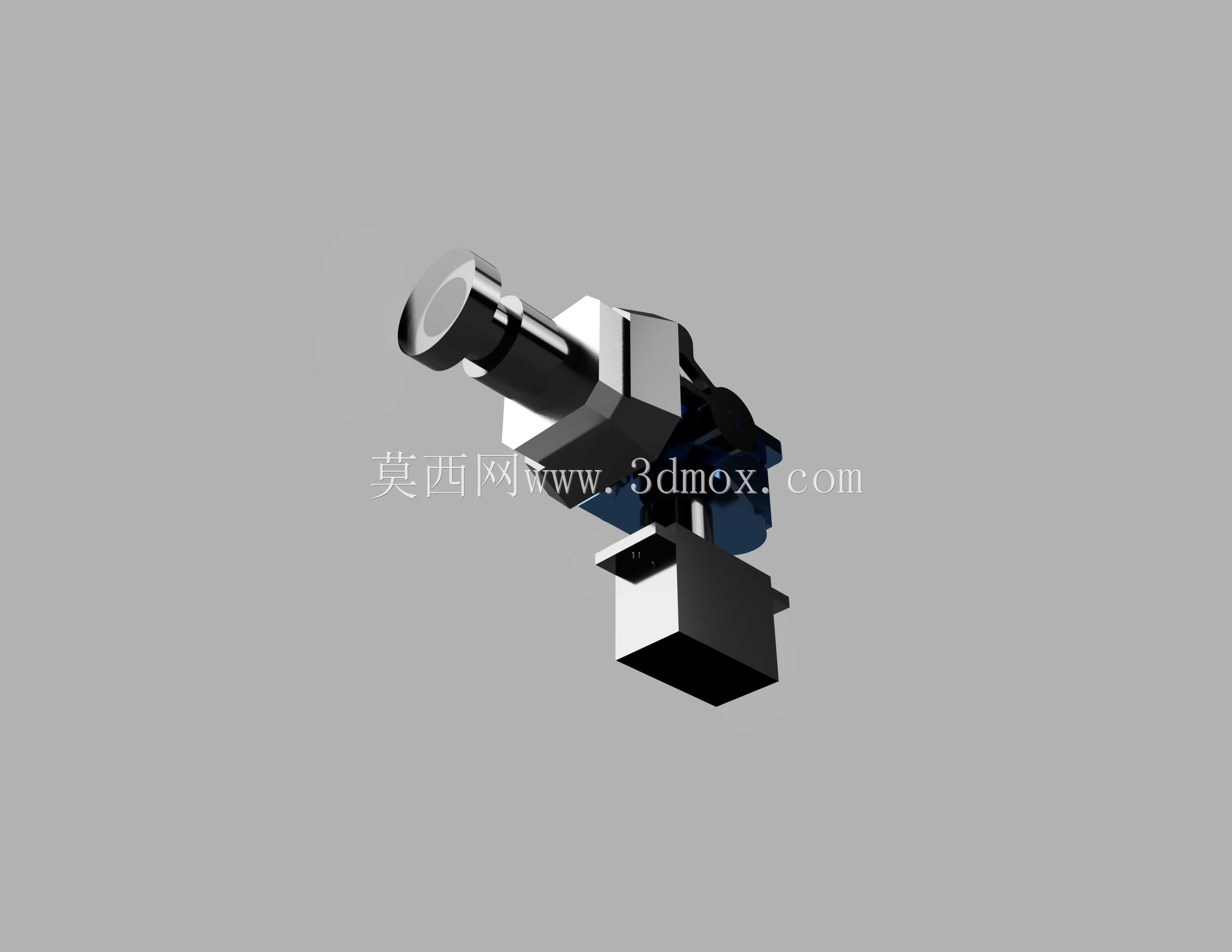

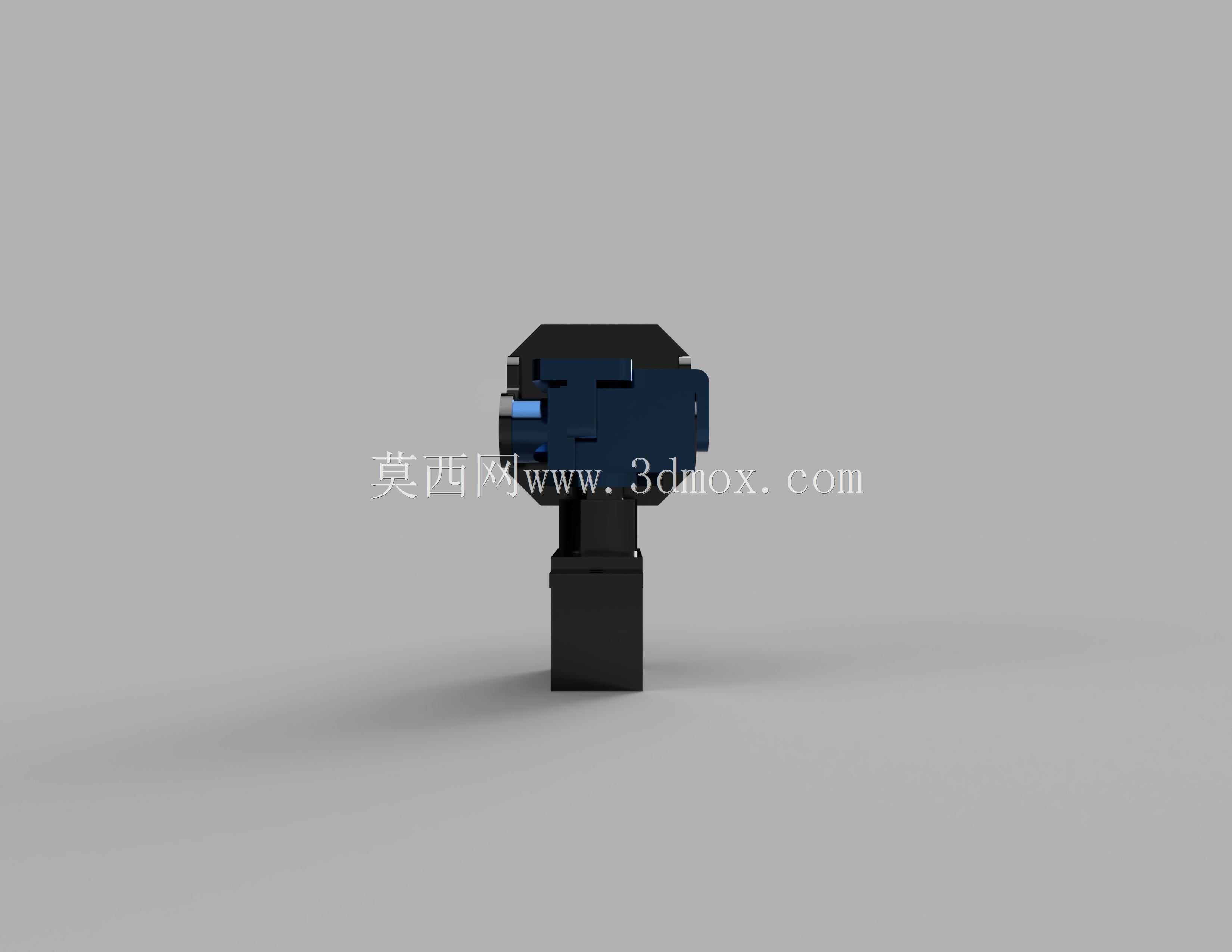

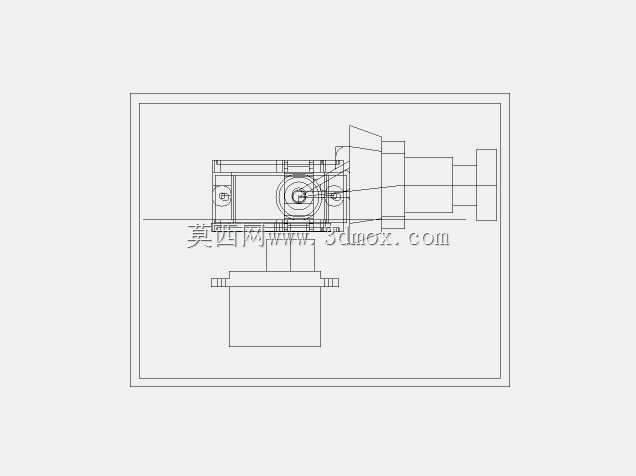

无人机机载FATSHARK 700TVL伺服摄像模组

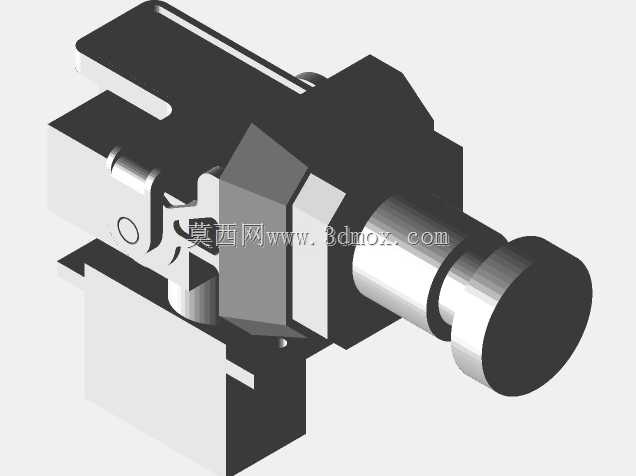

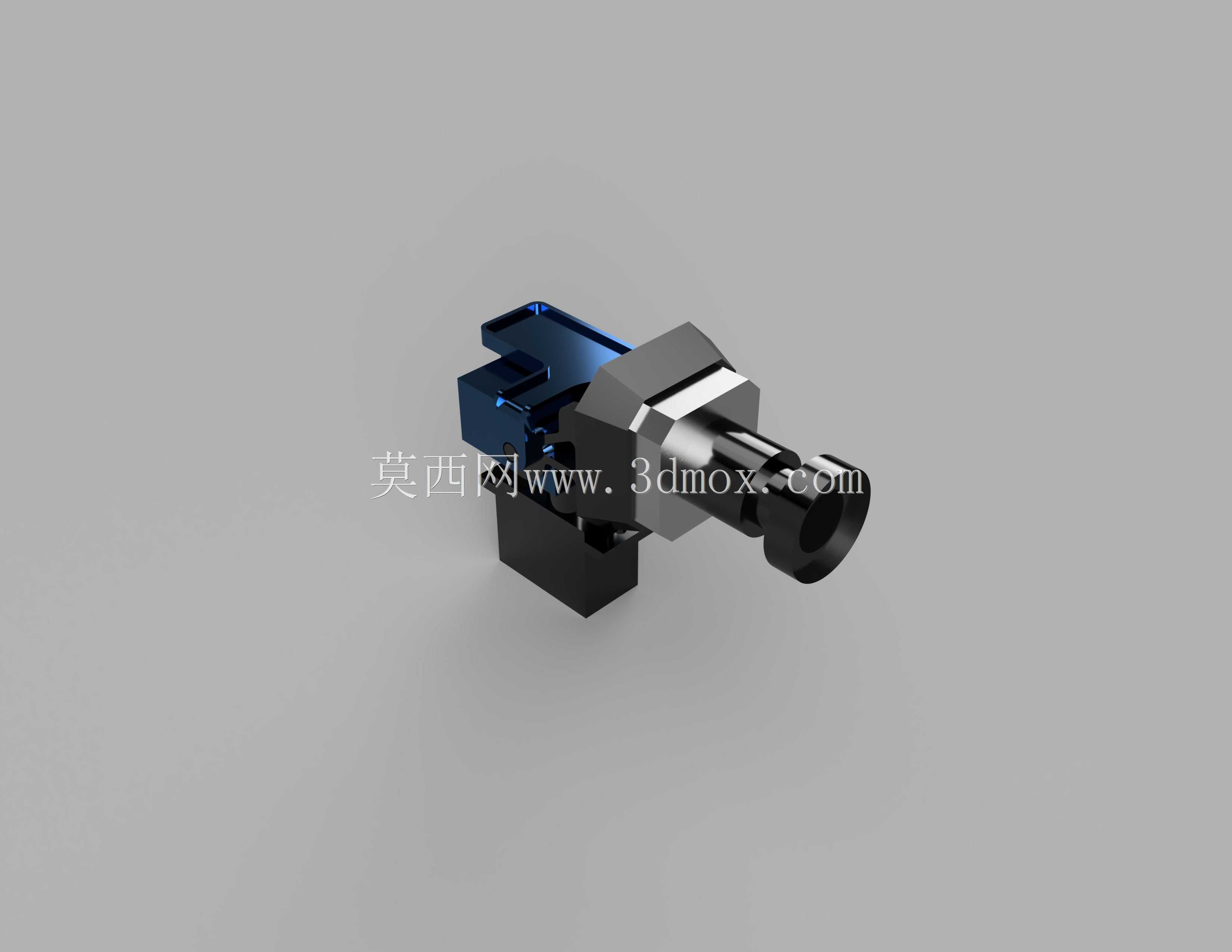

　　这款机载摄像模组主要面向小型多旋翼、固定翼穿越类飞行器的第一视角图传场景设计，日常作业中可承担飞行姿态实时回传、航迹前方障碍物预判、航拍取景预监等核心功能，适配消费级竞速无人机、小型工业巡检无人机的前端视觉采集需求，能在飞行器高速机动、姿态快速切换的工况下稳定输出清晰画面，为飞手提供可靠的第一视角视觉反馈。从结构设计逻辑来看，整个模组采用集成化布局思路，将光学成像组件、信号处理电路板、安装固定基座整合为紧凑整体，最大限度压缩了模组整体占用空间，适配小型飞行器有限的机头安装位空间，避免对飞行器气动外形造成额外干扰。光学镜头部分采用金属材质镜筒，前端设置标准外螺纹接口，可根据实际使用场景选配不同视场角的附加镜头，或是加装ND滤镜、

　　偏振镜等光学附件，镜筒与后部成像传感器座之间设置微调间隙，可通过旋转镜筒完成焦距微调，适配不同飞行高度下的成像清晰度需求，锁紧结构采用侧面顶丝设计，调整到位后可直接锁死焦距，避免飞行过程中受振动影响出现焦距偏移问题。后部的信号处理模块采用屏蔽罩封装结构，金属屏蔽罩直接与安装基座连通接地，可有效隔绝飞行器上动力电调、图传发射模块产生的电磁干扰，避免画面出现横纹、水波纹等干扰问题，屏蔽罩侧面预留FPC排线接口，可直接对接标准图传发射板，接线端设置防呆卡扣，装配时无需额外核对针脚定义，降低现场装配的出错概率。安装基座采用高强度工程塑料注塑成型，底部设置两个标准M2安装孔位，孔位间距匹配市面上绝大多数主流竞速无人机的机头安装座标准，

　　基座侧面预留伺服舵机连接位，可搭配9g微型舵机实现镜头俯仰角度的主动调节，调节行程覆盖水平前视到垂直向下的全范围，满足不同作业场景下的视角调整需求，舵机连接位采用快拆卡槽设计，无需额外螺丝即可完成舵机与基座的装配，日常维护更换时可快速拆装。整个模组的外形轮廓做了倒角过渡处理，所有外露边角均做R0.5以上的圆角处理，既可以降低飞行过程中的风阻，也能避免装配过程中尖锐边角划伤飞手或是损坏周边线材，镜头前端突出基座表面的距离控制在8mm以内，炸机时可通过基座的缓冲结构吸收大部分冲击能量，降低镜头直接磕碰受损的概率。电路部分的走线全部在基座内部的线槽内布设，外部无外露飞线，既避免飞行过程中线材被气流吹动产生晃动影响飞行稳定性，

　　也能减少线材被螺旋桨打到的风险，供电接口采用宽电压设计，可直接适配飞行器上的5V/12V双路供电输出，无需额外加装降压模块，供电端集成反接保护电路，即使现场接线时正负极接反也不会烧毁核心成像元件。实际装机测试时，该模组可在-10℃到60℃的环境温度范围内稳定工作，成像传感器的动态范围可适配晴天强光、阴天弱光等多种光照场景，画面延迟控制在毫秒级，完全满足高速飞行时的实时画面反馈需求，不会出现画面拖尾、延迟过高导致的飞行操作误判问题。结构设计阶段充分考虑了飞行器的振动工况，整个成像组件与安装基座之间设置了微型硅胶减震垫，可过滤飞行过程中电机转动产生的高频振动，避免画面出现果冻效应，减震垫的硬度经过多轮调试，既可以有效过滤高频振动，也不会在飞行器大机动动作时出现镜头过度晃动的问题，保证画面的稳定性。
