适配GoPro Hero3的无人机载相机货舱门结构

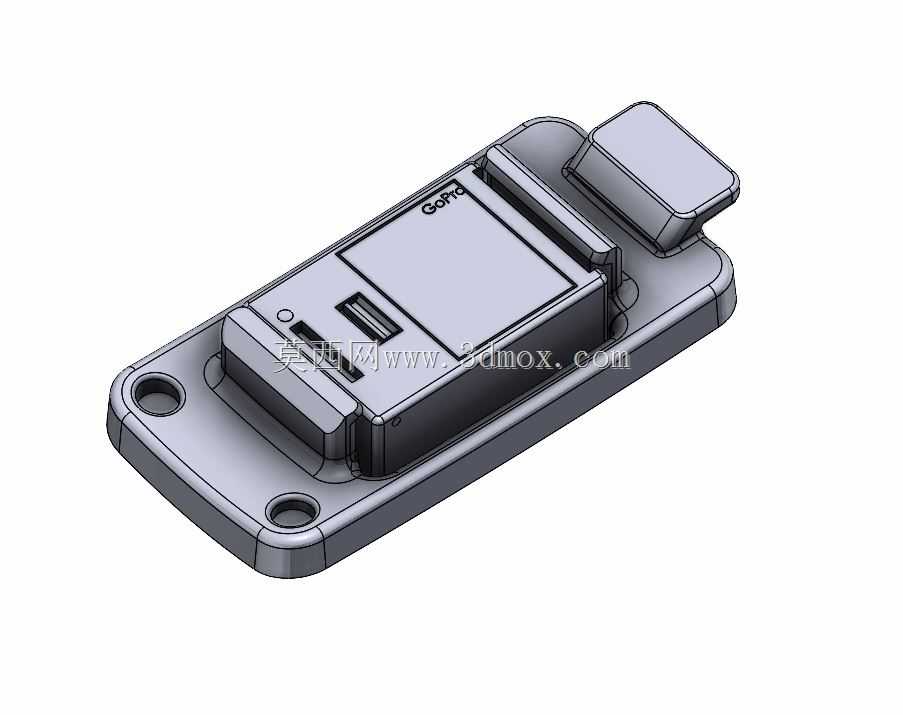

这款货舱门结构专为小型固定翼航拍无人机设计，核心适配GoPro Hero3运动相机的机载挂载场景，解决小型FPV无人机在执行航拍任务时，相机外置挂载的防护、快拆与气动适配问题。在小型固定翼无人机的实际航拍作业中，运动相机的挂载位置直接影响飞行阻力与拍摄稳定性，传统的绑带式挂载不仅会增加额外的气动阻力，在高速飞行或做机动动作时还容易出现相机移位、脱落的风险，同时裸露的相机镜头容易在起降过程中被草屑、尘土刮花，影响拍摄素材质量。

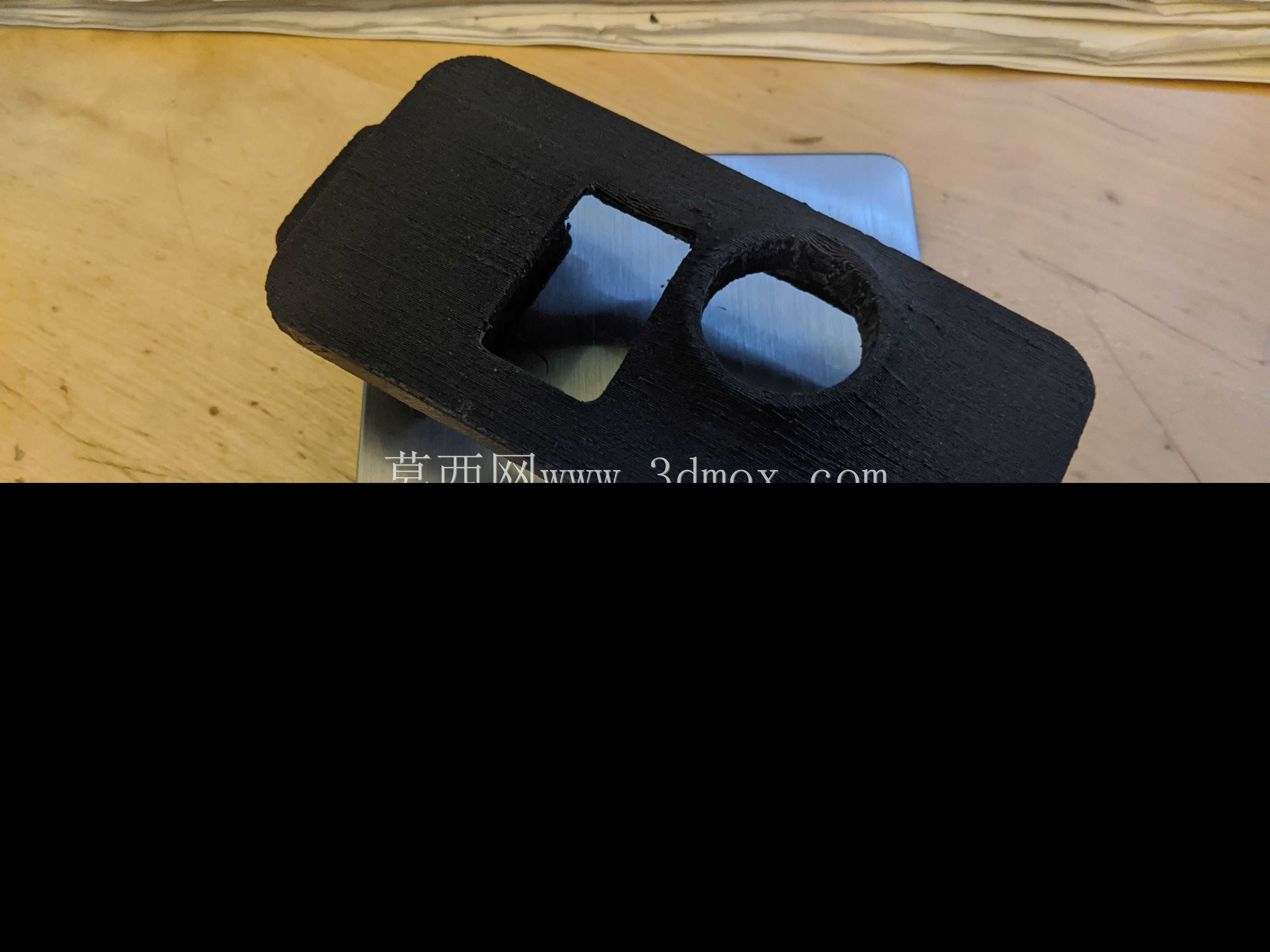

设计过程中优先考虑了轻量化需求，采用熔融沉积成型工艺加工时，2%填充率下整体打印重量仅23克，不会给小型无人机带来过多的负载负担，避免因挂载配件导致整机重心偏移、续航时间大幅缩短的问题。材质适配方面，结构可兼容填充碳纤维的PLA耗材打印，碳纤维填充后的PLA耗材比普通PLA拥有更高的比强度与抗形变能力，能够应对飞行过程中的气流冲击与轻微起降碰撞，不会出现普通PLA在低温高空环境下易脆裂的问题。

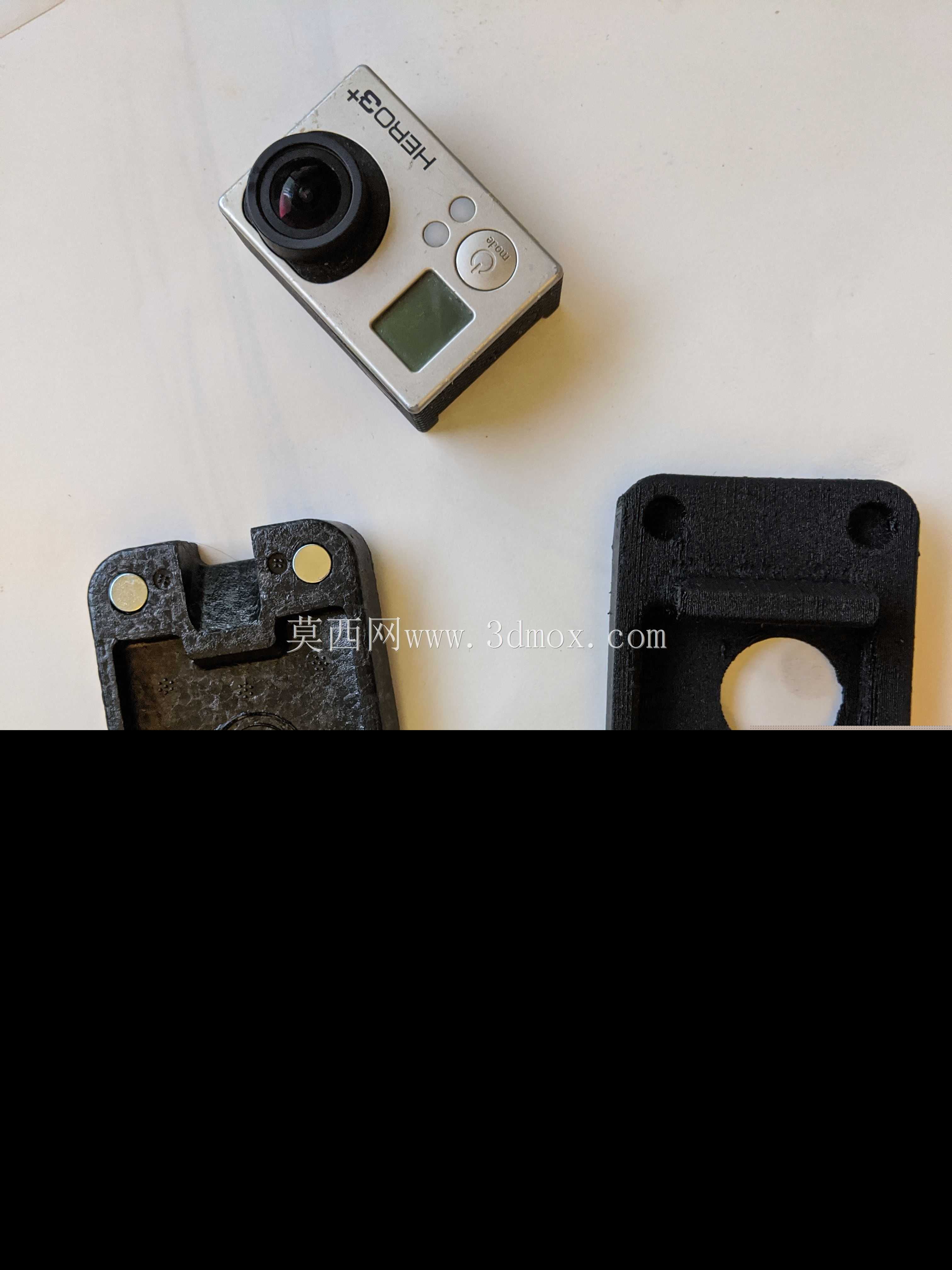

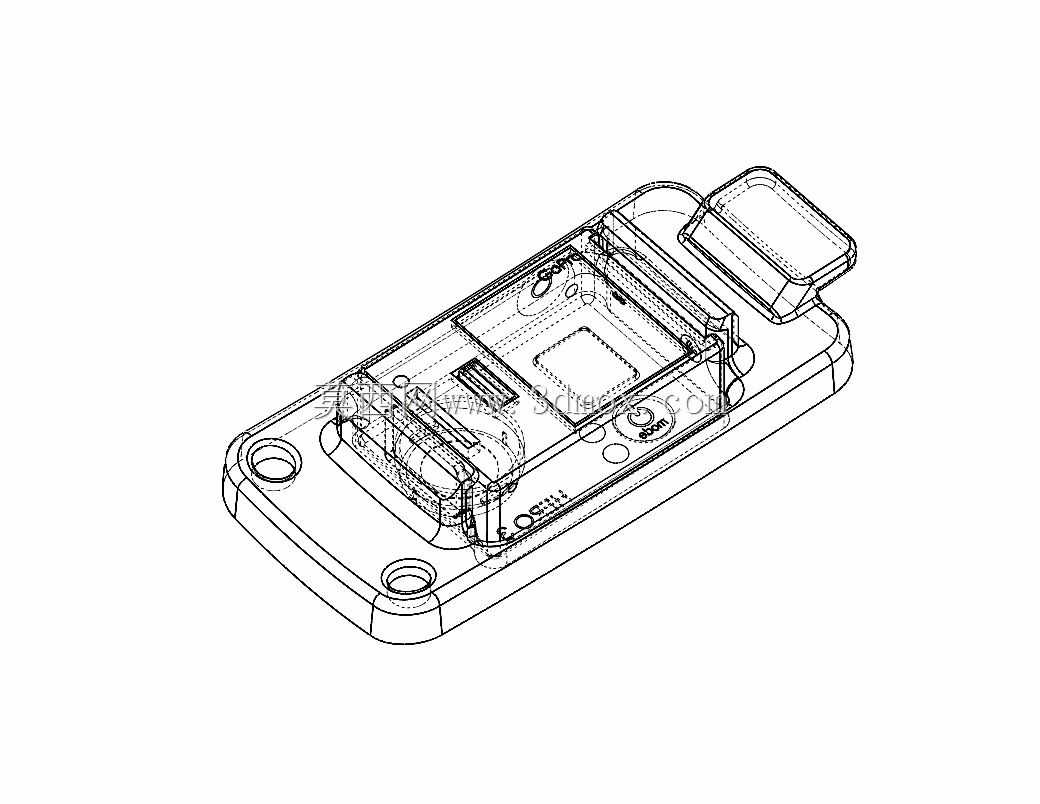

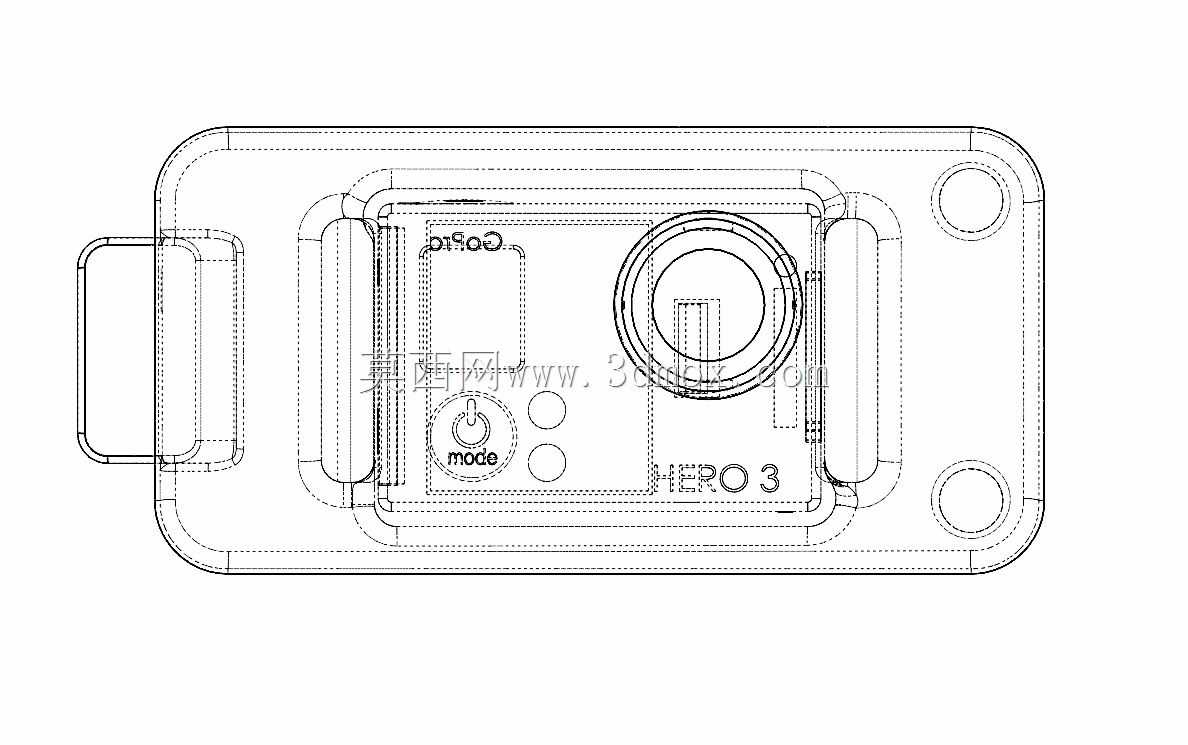

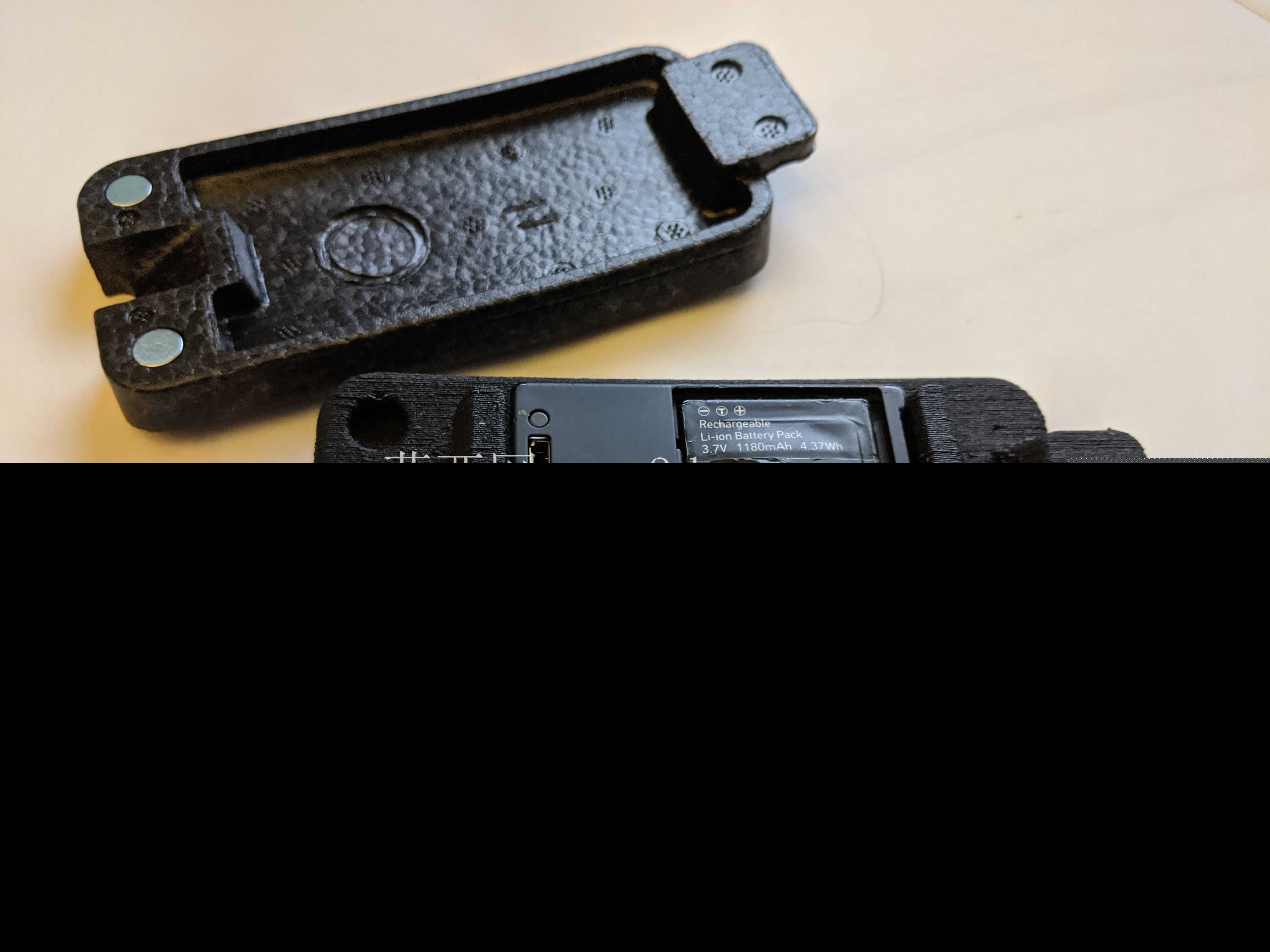

迭代后的版本优化了磁铁嵌装位置的精度，相比初代结构，磁体安装槽的公差控制在0.1mm以内，既能够保证磁体嵌入后不会因飞行振动脱落，又能让舱门闭合时的磁吸对位更精准，不会出现舱门错位、闭合不严的情况，开合操作时的阻尼感更均匀，飞行过程中不会因为气流扰动出现舱门意外开启的问题。针对相机操作的便利性，结构调整了舱门与相机按键的相对位置，在舱门闭合状态下，相机的启停按键、模式切换按键都预留了足够的操作空间，不需要打开舱门就能完成拍摄操作，避免空中开舱带来的额外气动干扰。

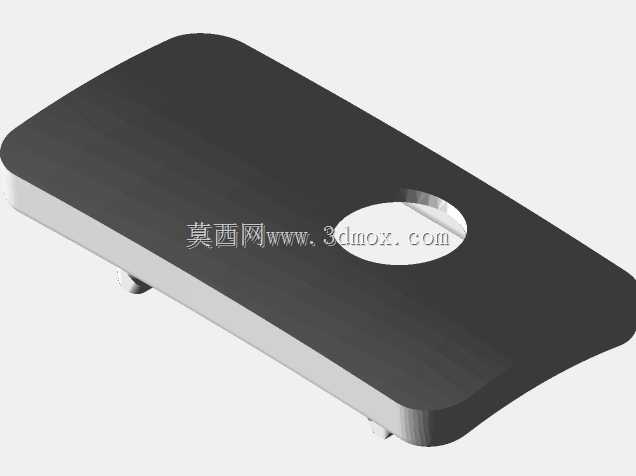

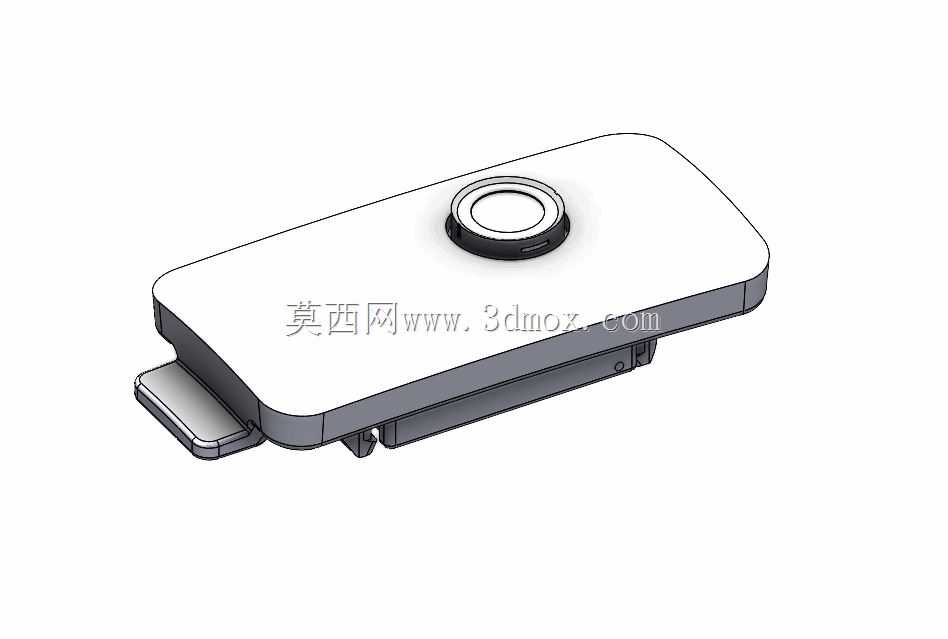

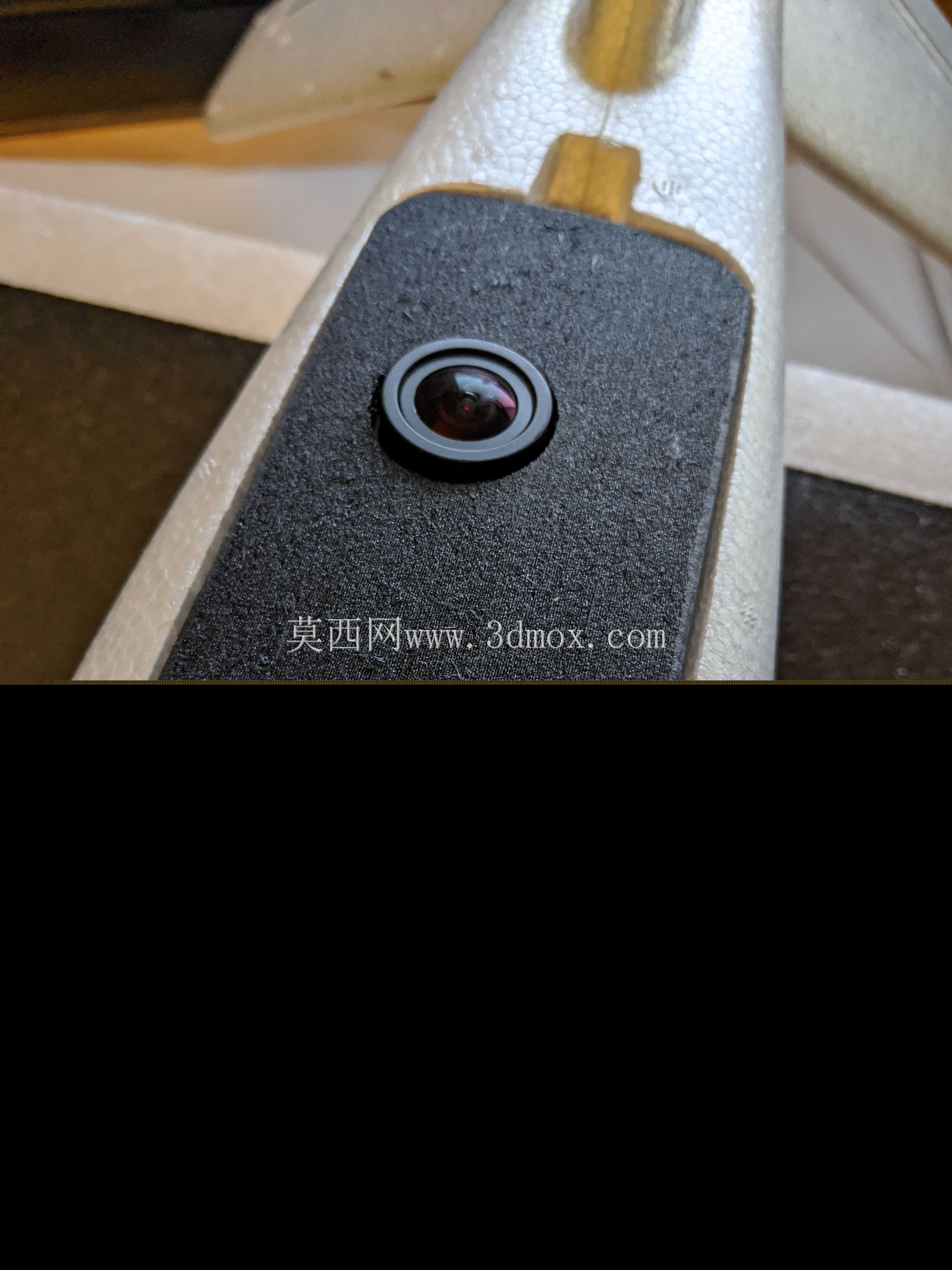

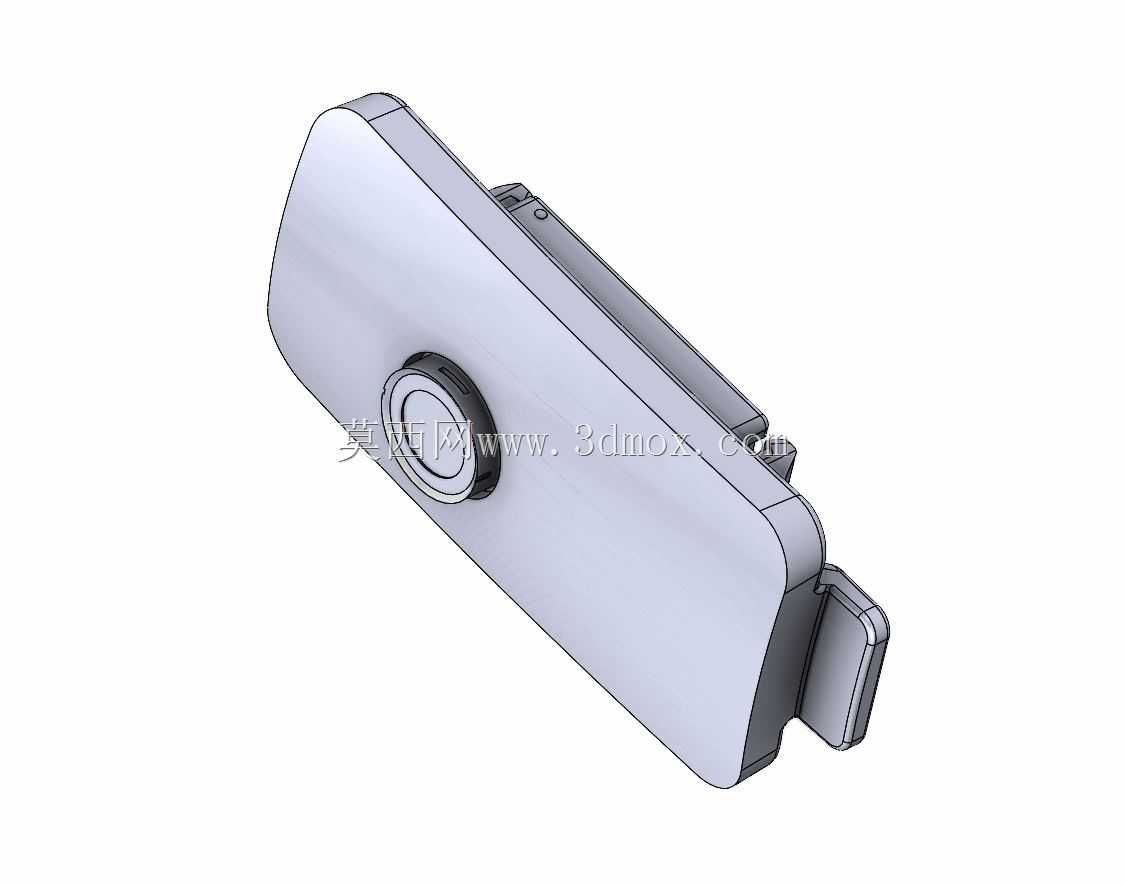

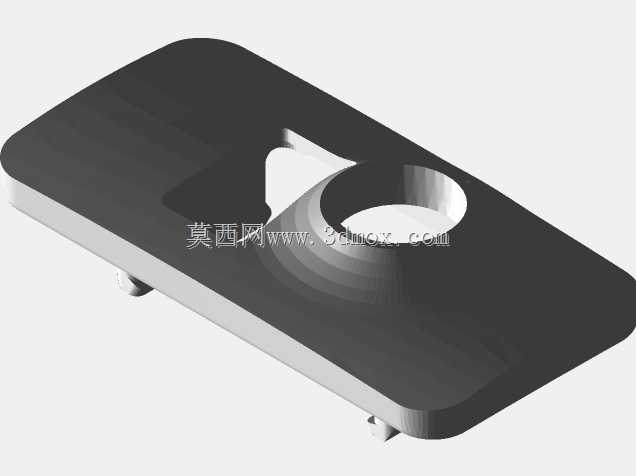

结构专门增加了镜头防护凸缘，在舱门闭合后，凸缘会高出镜头表面1.2mm，当无人机在不平整场地起降、或者出现轻微擦机情况时，凸缘会先于镜头接触障碍物，避免镜头直接被刮蹭损伤，不需要额外加装镜头保护盖，减少了配件数量与飞行前的准备步骤。结构的安装边界完全匹配Nano Talon Evo机型的机头舱内轮廓，不需要对原机机身进行切割、打磨等改装操作，直接通过原有螺丝孔位就能完成固定，安装后舱门与机身表面的齐平度控制在0.3mm以内，不会破坏原机的气动外形，减少额外的飞行阻力。

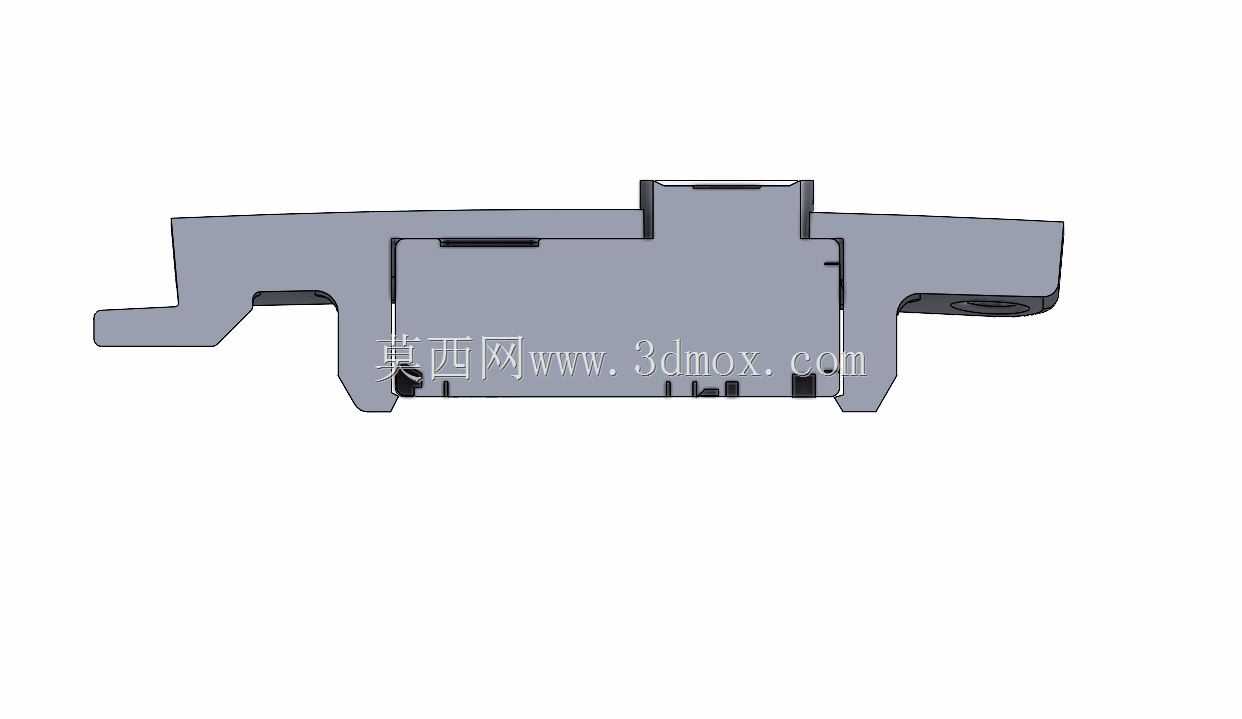

打印加工时需要注意，优化后的Rev2版本修正了初代结构中安装卡扣的几何公差，卡扣与机身卡槽的配合间隙调整为0.15mm，既能够保证安装时的插拔顺畅，又不会在飞行过程中出现松旷异响，避免振动传递到相机导致拍摄画面出现果冻效应。结构的壁厚设置为1.2mm，刚好适配0.4mm直径的3D打印机喷嘴，打印时不需要额外添加支撑结构，减少后期处理的工作量，同时壁厚能够保证结构在常规飞行速度下的刚性需求，不会出现高速飞行时舱门震颤的问题。

在实际飞行测试中，搭载该货舱门的无人机在120km/h的平飞速度下，舱门没有出现形变、缝隙漏风的情况，磁吸结构能够牢牢锁住舱门，做横滚、筋斗等特技动作时也没有出现舱门开启的问题。相机安装到位后，镜头光轴与机身轴线的平行度误差控制在0.5°以内，不会出现拍摄画面倾斜的问题，不需要在后期对素材进行大幅的角度校正。针对日常使用的场景，舱门的开合寿命经过测试能够达到500次以上，磁体不会因为反复开合出现松动，结构的铰接位置也不会出现疲劳断裂的情况，能够满足长期高频次的航拍作业需求。
