IXYS CPC1706常开大功率固态继电器结构

　　在低压直流控制回路的设计选型中，小体积大功率的开关器件一直是紧凑化设备设计的核心选型方向，IXYS CPC1706这款单极常开4针OptoMOS固态继电器，正是针对直流电源回路的小空间通断需求开发的功率开关器件，其SIP直插封装的结构形式，在工控板卡、测试仪器、小型电源模块的板级集成场景中应用十分广泛。从实际使用场景来看，这类光耦隔离型固态继电器常被用于直流负载回路的无触点通断控制，相比传统电磁继电器，它没有机械触点的磨损问题，开关动作过程无弹跳、无电弧，在4A额定电流下可稳定切换60V直流负载，适合频繁通断的控制场合，比如自动化测试设备的通道切换、小型直流电机的启停控制、电池供电设备的电源回路通断，都能看到这类器件的应用。

　　从产品功能特性来看，这款器件采用光MOS结构，输入输出端通过光信号实现电气隔离，控制端仅需极低的驱动电流即可触发输出端MOS管导通，不需要额外的驱动放大电路，直接连接MCU的IO口就能实现控制，大幅简化了控制回路的设计。输出端采用常开设计，无控制信号输入时输出回路处于断开状态，漏电流极低，不会出现负载误触发的问题，满足工业控制场景下的安全设计要求。器件的4引脚布局区分了输入控制侧与输出功率侧，引脚间距符合标准SIP封装规范，在PCB布局时可以轻松预留安全爬电距离，避免高低压回路之间的击穿风险。

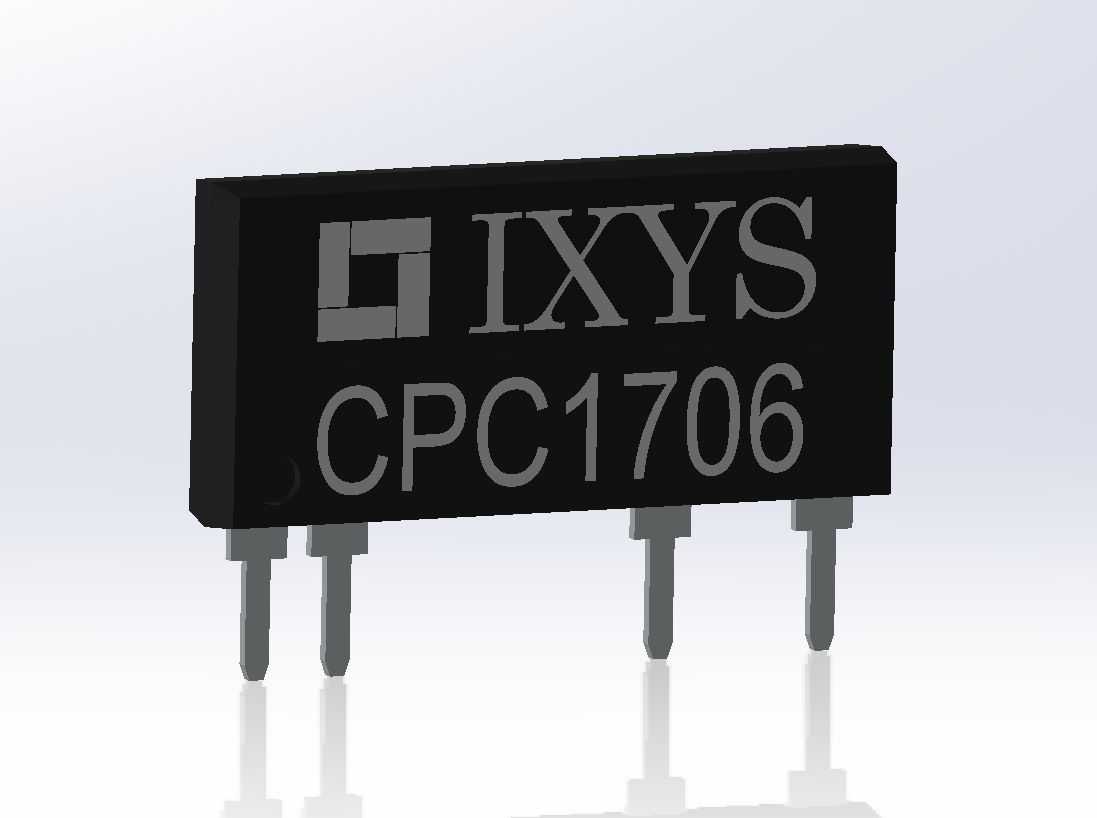

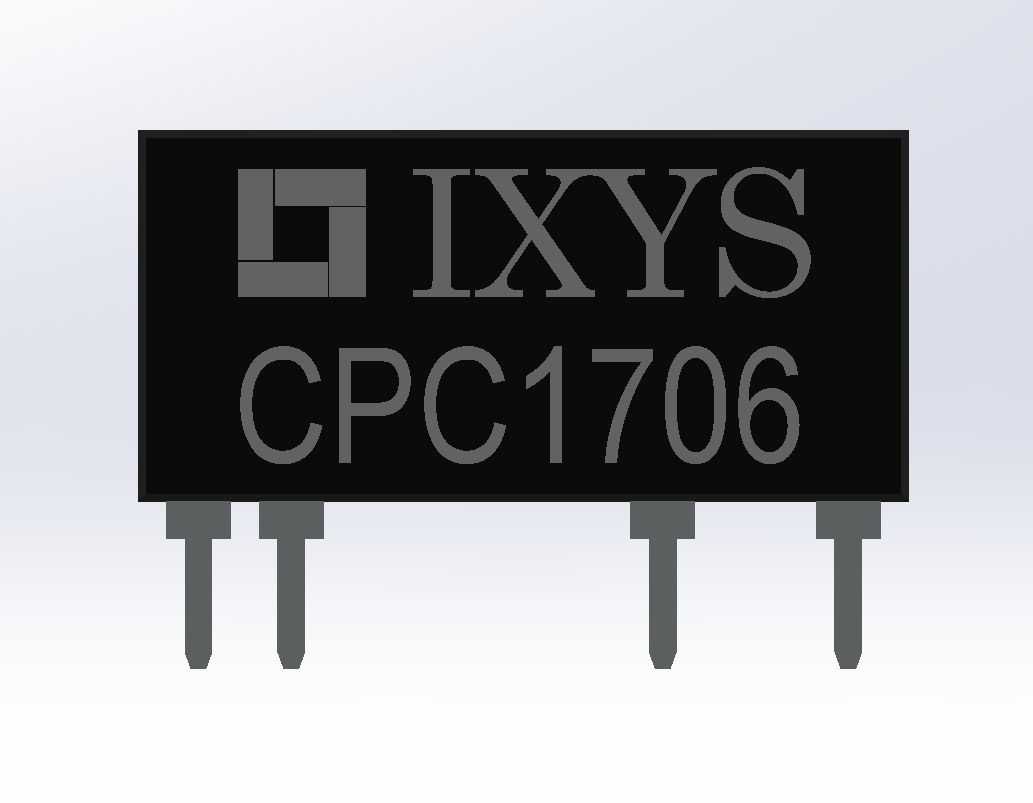

　　从三维建模的设计思路来看，还原这款器件的结构时，首先要准确把握SIP封装的外形比例，主体塑壳部分为黑色阻燃环氧树脂材质，表面丝印清晰标注品牌与型号信息，建模时需要还原塑壳的拔模斜度与边角圆角，避免出现尖锐直角的不符合实际工艺的结构。引脚部分采用4根直插式铜质引脚，引脚的直径、伸出长度、引脚间距都需要严格对应实际器件的安装尺寸，引脚与塑壳结合的位置要做出密封台阶结构，还原实际器件的封装工艺特征。建模过程中还要考虑器件在PCB上安装后的空间占位，包括引脚焊接后的伸出高度、塑壳距离板面的高度，这些尺寸直接影响板卡组装时的结构干涉校验，比如在紧凑的设备机箱内，板卡上方的结构件距离PCB板面的净空高度，必须大于器件的总高度，避免组装时压碰器件造成损坏。

　　关于外形尺寸与安装边界，这款器件的塑壳主体为长方体结构，长度方向沿引脚排列方向延伸，宽度方向尺寸较窄，适合在PCB上高密度排布，多颗同型号器件并排安装时，仅需预留塑壳宽度方向的微小间隙即可，不会占用过多的板上面积。引脚的排布分为两组，两个控制引脚位于一侧，两个功率输出引脚位于另一侧，两组引脚之间的间距大于同组内引脚间距，建模时需要准确还原这个间距差，避免出现PCB封装引脚不匹配的问题。安装时器件采用波峰焊或者手工焊接的方式固定在PCB上，引脚穿过PCB的过孔后焊接固定，器件底部与PCB板面之间预留有微小间隙，既可以避免焊接时助焊剂残留堆积在塑壳底部，也能提升器件工作时的散热效率。在进行整机结构设计时，除了要预留器件本身的占位空间，还要考虑功率回路走线的宽度，因为这款器件最大可通过4A电流，对应的PCB走线宽度需要满足载流要求，建模时可以同步预留出走线的空间位置，避免后续结构调整时出现走线空间不足的问题。

　　在实际的板级三维布局校验中，这类直插器件的高度是需要重点关注的参数，相比贴片器件它的整体高度更高，在上下板对插的结构中，必须准确核对器件顶部距离对面PCB的净空距离，防止组装过程中出现器件顶碰的问题。另外，这款固态继电器工作时的发热主要集中在输出端的MOS管芯片上，虽然4A电流下的发热量不大，但在密闭机箱内多颗器件密集排布时，建模时可以同步考虑周边的散热空间预留，避免器件长时间工作在过高温度下影响使用寿命。从建模细节来看，塑壳表面的丝印标识不需要做凹凸结构，采用贴图方式还原即可，重点是保证外形尺寸、安装尺寸、引脚位置的准确性，因为这类电子元件的三维模型主要用于PCB装配干涉校验、整机结构布局验证，尺寸精度直接影响结构设计的可靠性，任何一个尺寸的偏差都可能导致实际组装时出现干涉问题，造成板卡或者结构件的返工。
