紧凑型四路步进电机驱动装置结构设计

　　在多轴运动控制场景中，单台驱动器对应单台电机的配置往往会占用大量电控柜安装空间，同时增加接线复杂度与故障排查难度，这款四路集成式步进驱动装置的设计初衷，正是为了解决中小功率多轴设备的电控布局痛点。从实际应用场景来看，这类驱动装置广泛适配桌面级CNC雕刻设备、中小功率激光切割打标设备、等离子下料设备以及多工位自动化送料机构，可同时驱动四台Nema23规格的两相步进电机，单路电流峰值可达5.6A，均方根输出电流4.0A，能够满足绝大多数中小负载点位运动、连续轨迹运动的扭矩输出需求。

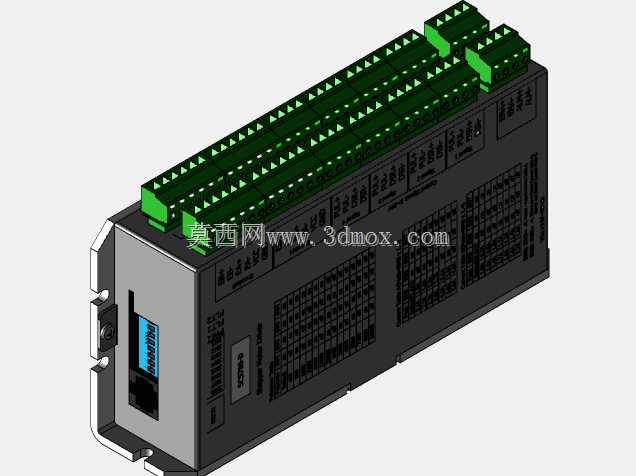

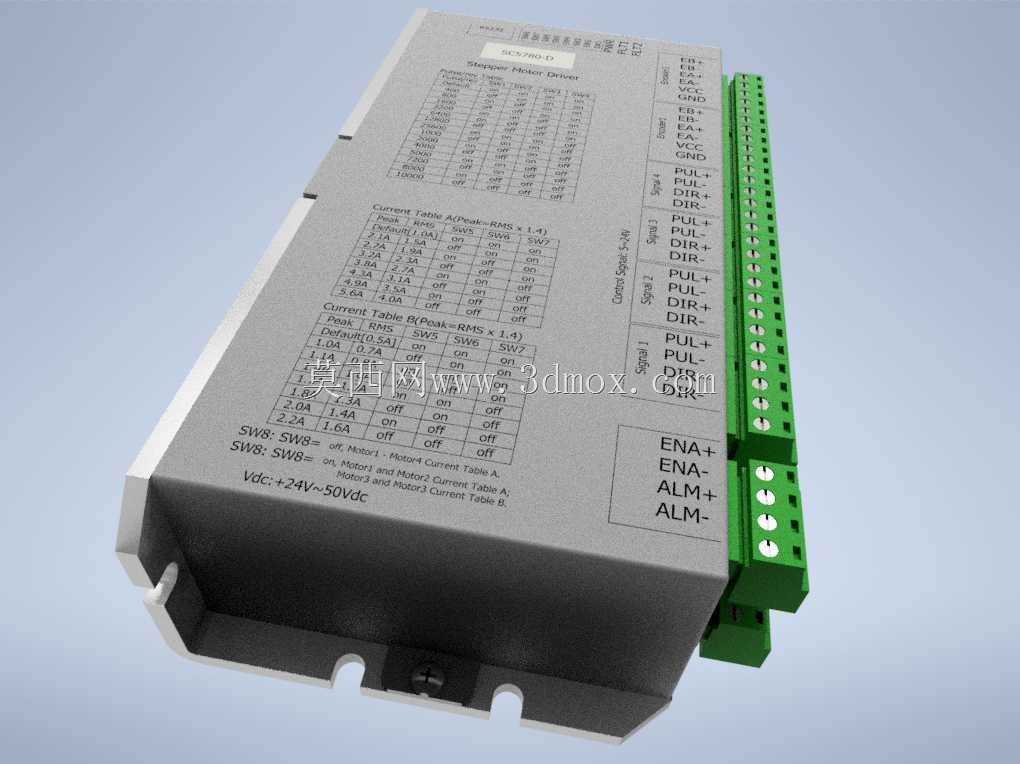

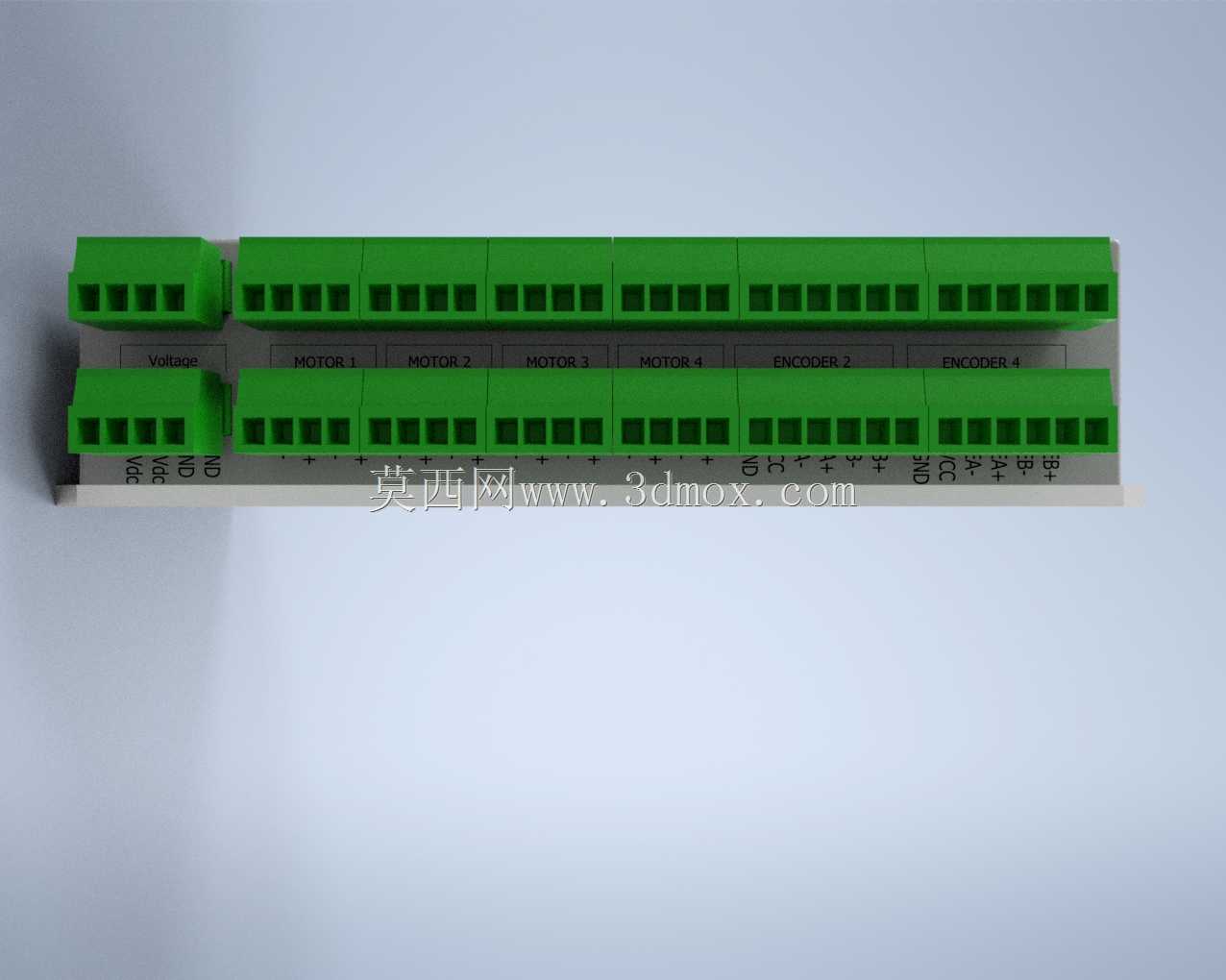

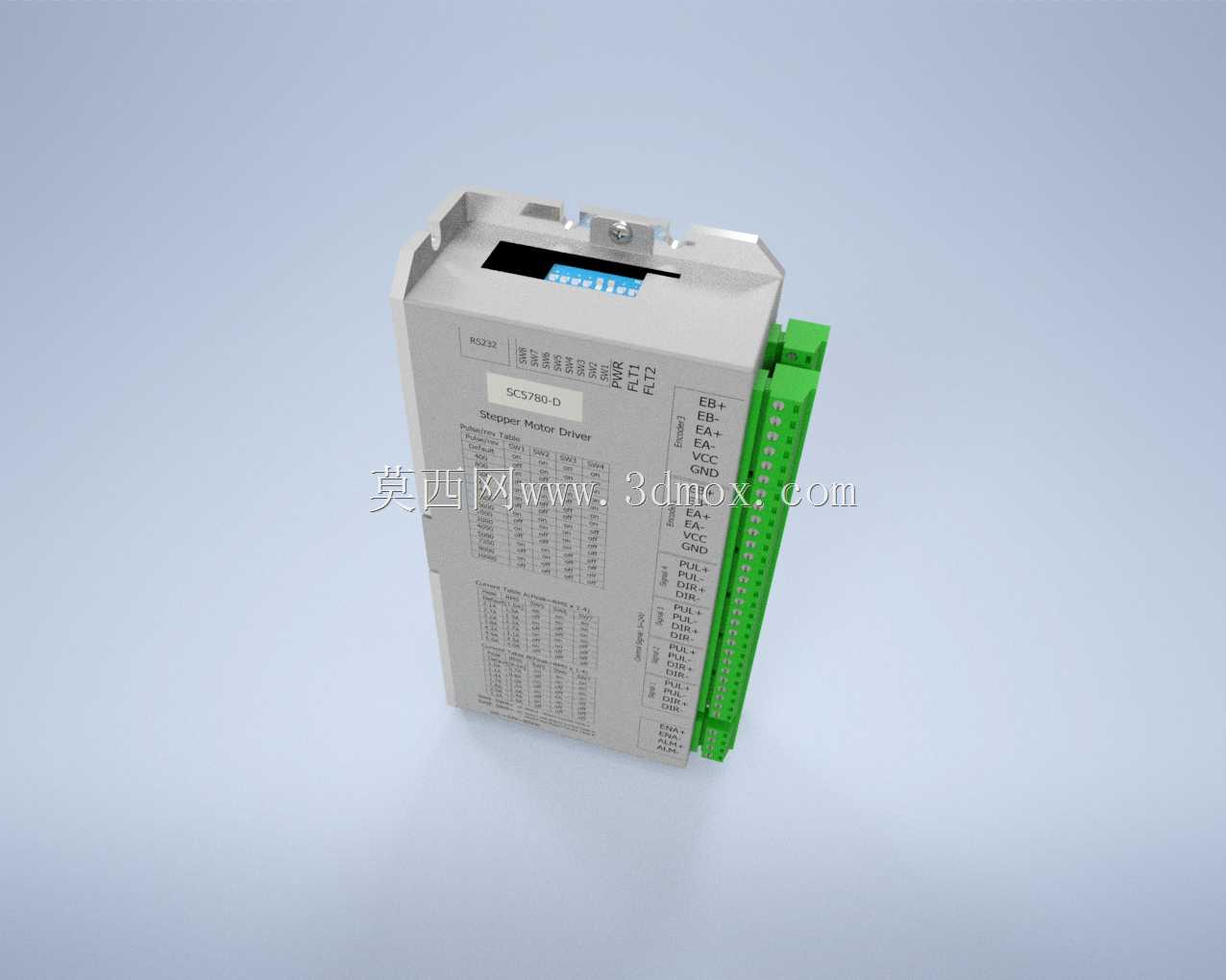

　　从功能特性层面看，该驱动装置将四路独立的步进控制回路集成在同一壳体内，每一路都具备独立的脉冲、方向、使能信号输入端口，同时集成了报警输出触点，可将过流、过压、欠压等故障信号反馈至上位控制系统，避免设备在异常状态下运行造成机械结构损坏。装置侧面的绿色接线端子排采用分层布局设计，强电供电端口与弱电信号端口分区排布，能够有效减少动力线对脉冲信号的电磁干扰，接线端子采用螺钉压接结构，适配0.5-1.5平方毫米的多股铜芯导线，压接后抗拉强度符合工业电控接线标准，不会因为设备运行中的振动出现松脱问题。装置正面印有清晰的拨码开关参数表，操作人员无需查阅说明书即可通过拨码组合设置每一路的输出电流、细分步数，细分档位覆盖从整步到最大32细分的常用选项，能够适配不同运行平滑度要求的运动场景，低细分档位适合高速点位移动工况，高细分档位适合低速平稳切削、打标等对运动平顺性要求较高的工况。

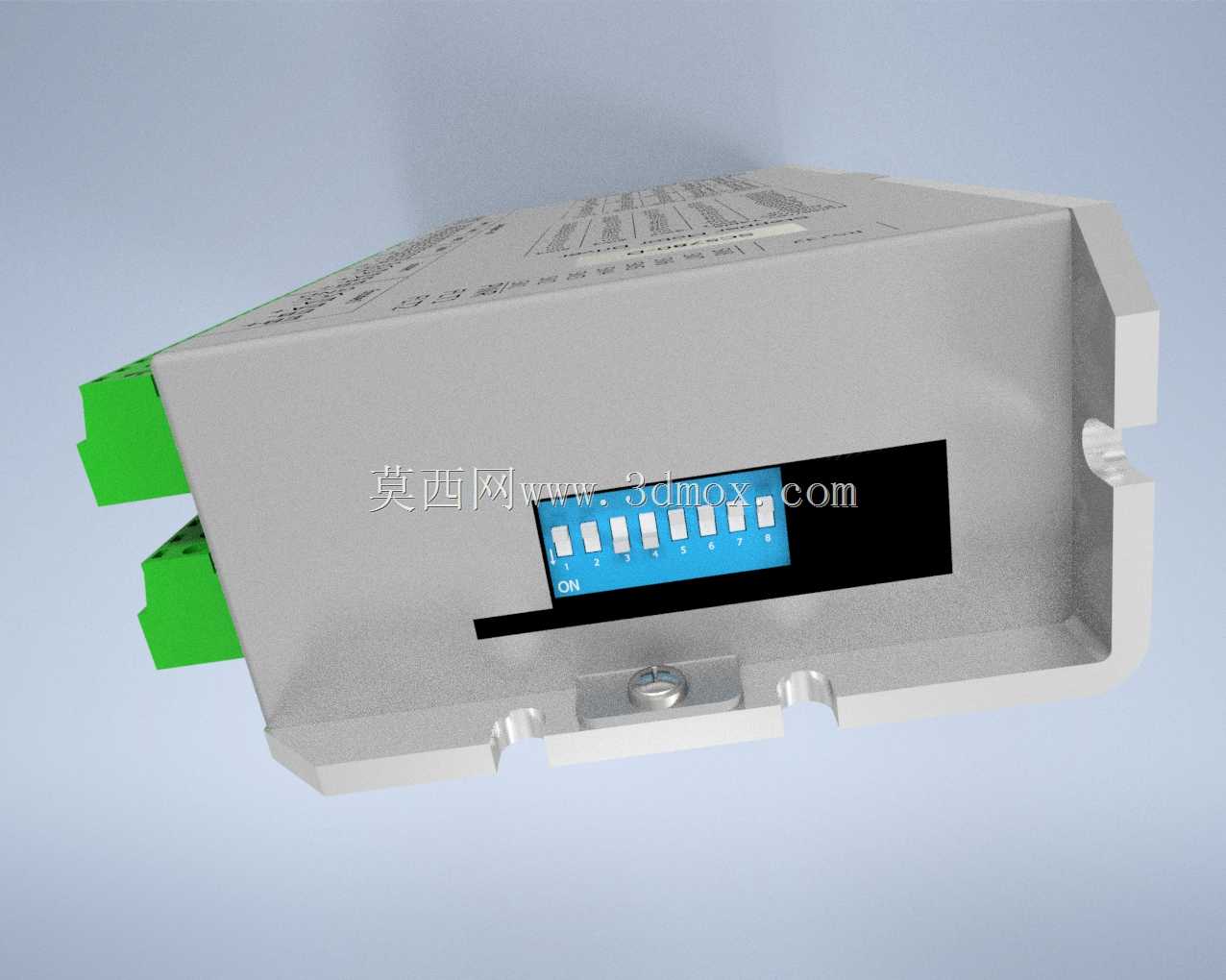

　　从结构设计思路来看，这款驱动装置的壳体采用铝合金拉伸成型工艺，壳体侧壁设计有密集的散热筋结构，无需额外加装散热风扇即可满足四路驱动回路同时满负载运行的散热需求，自然对流散热的设计也避免了风扇积灰、轴承磨损带来的可靠性问题，适合在多粉尘的加工车间环境中长期运行。壳体底部设计有两个对称的安装固定耳，固定耳上开有腰型安装孔，可兼容不同孔距的电控柜安装梁，安装时无需精确配打孔位，降低了电控装配的对位难度。装置整体外形紧凑，宽度仅相当于两台单路Nema23步进驱动器的尺寸，安装深度控制在常规电控柜的安装深度范围内，不会出现柜门无法闭合的问题，接线端子全部朝向同一侧，接线完成后线束可统一沿线槽排布，大幅提升了电控柜内部的布线整洁度。

　　在安装边界设计上，这款驱动装置的供电电压范围覆盖24V到50V直流区间，可直接适配工业场景中常用的36V、48V直流开关电源，电源输入端口设置有反接保护电路，即使接线时正负极接反也不会烧毁内部驱动元件。信号输入端口采用光耦隔离设计，输入端与内部功率回路之间的隔离电压可达2500V，能够有效阻断上位控制板与驱动回路之间的地环路干扰，即使在等离子加工这类强电磁干扰的场景中，也不会出现脉冲丢失导致的电机丢步问题。装置的报警输出为集电极开路结构，可直接接入PLC或者运动控制卡的输入端口，无需额外加装中间继电器进行信号转换，简化了外围电路的设计。在实际选型匹配时，需要注意每一路驱动对应的电机相电流不能超过装置的额定输出电流，同时供电电源的功率需要按照四台电机同时满负载运行的总电流进行冗余配置，避免电源功率不足导致的电机扭矩下降问题。安装时需要保证装置散热筋周围留有至少20mm的通风间隙，不要将其他发热元件紧贴驱动装置安装，避免热量累积导致装置触发过热保护。
