微型飞行器用22mm直径无刷动力电机结构

　　在小型多旋翼飞行器、微型穿越机这类低空轻载飞行设备的动力系统选型中，动力单元的尺寸、重量与输出特性的匹配度，直接决定整机的续航表现与机动性能，本次涉及的这款微型无刷动力部件，正是针对小轴距轻量飞行平台开发的核心动力输出组件。从实际应用场景来看，这类小尺寸动力单元主要适配轴距在100mm到150mm区间的微型穿越机、室内航拍小飞机、小型教育类飞行教具，这类设备对动力部件的安装空间限制极为严苛，同时要求部件自身重量尽可能低，避免挤占有效载荷与电池的重量配额。

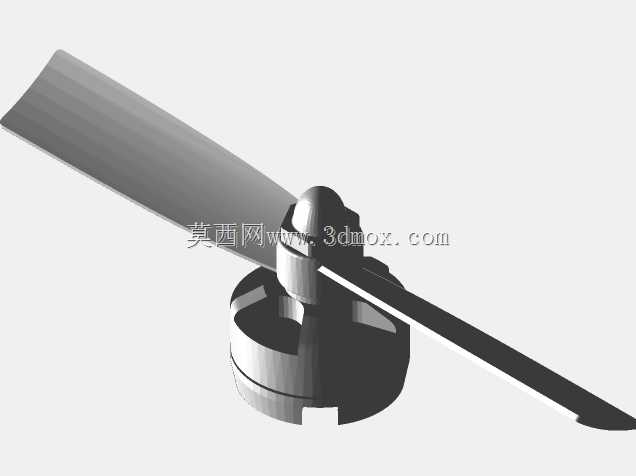

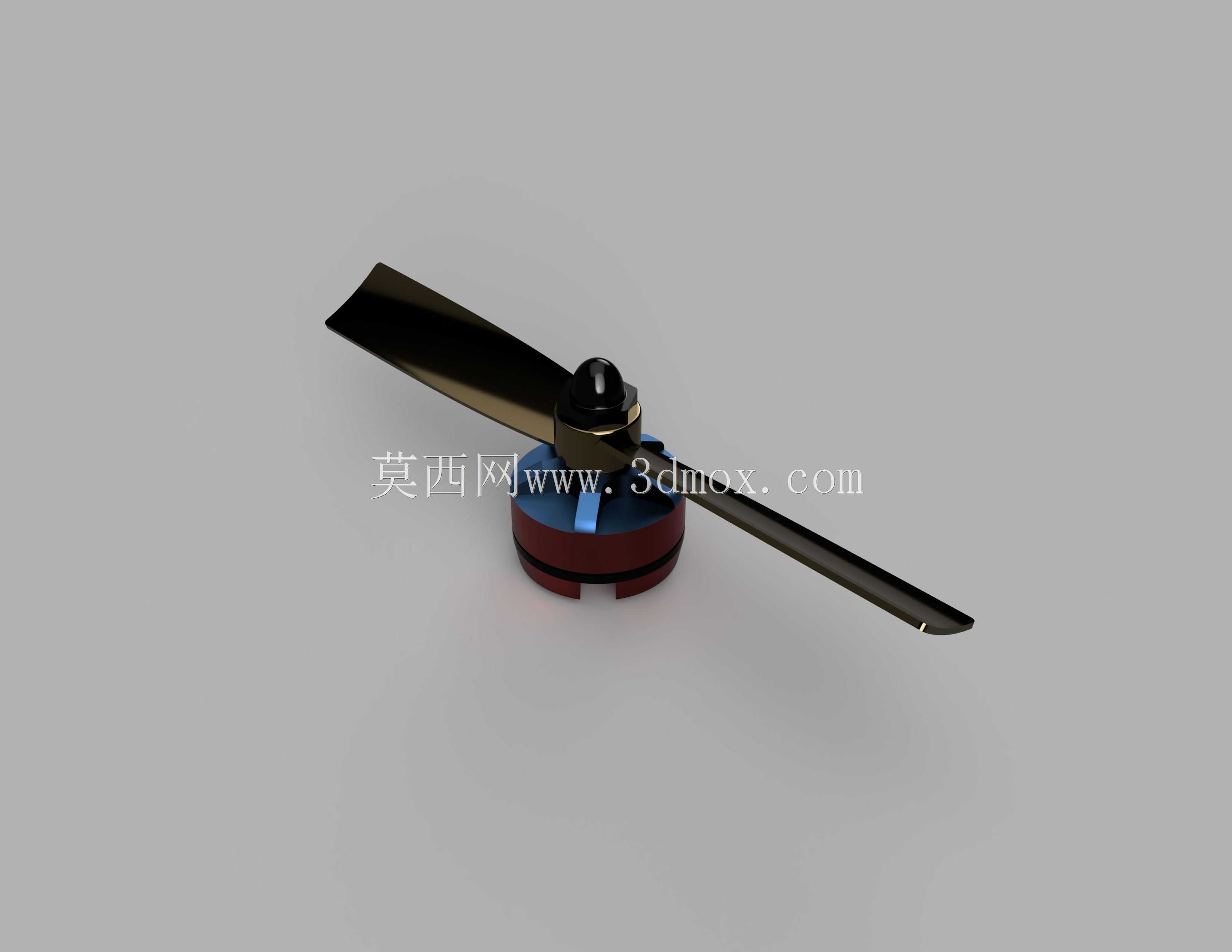

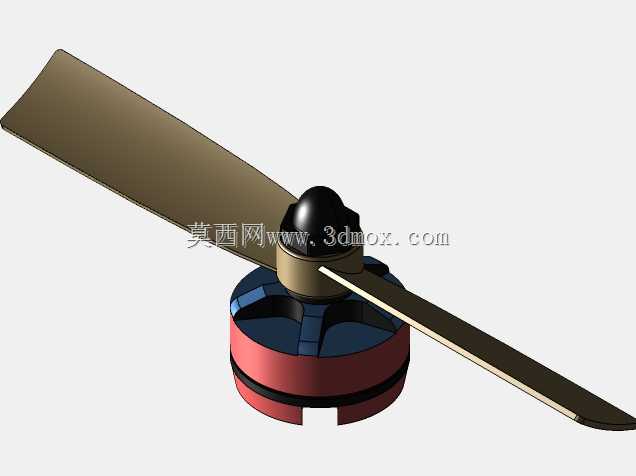

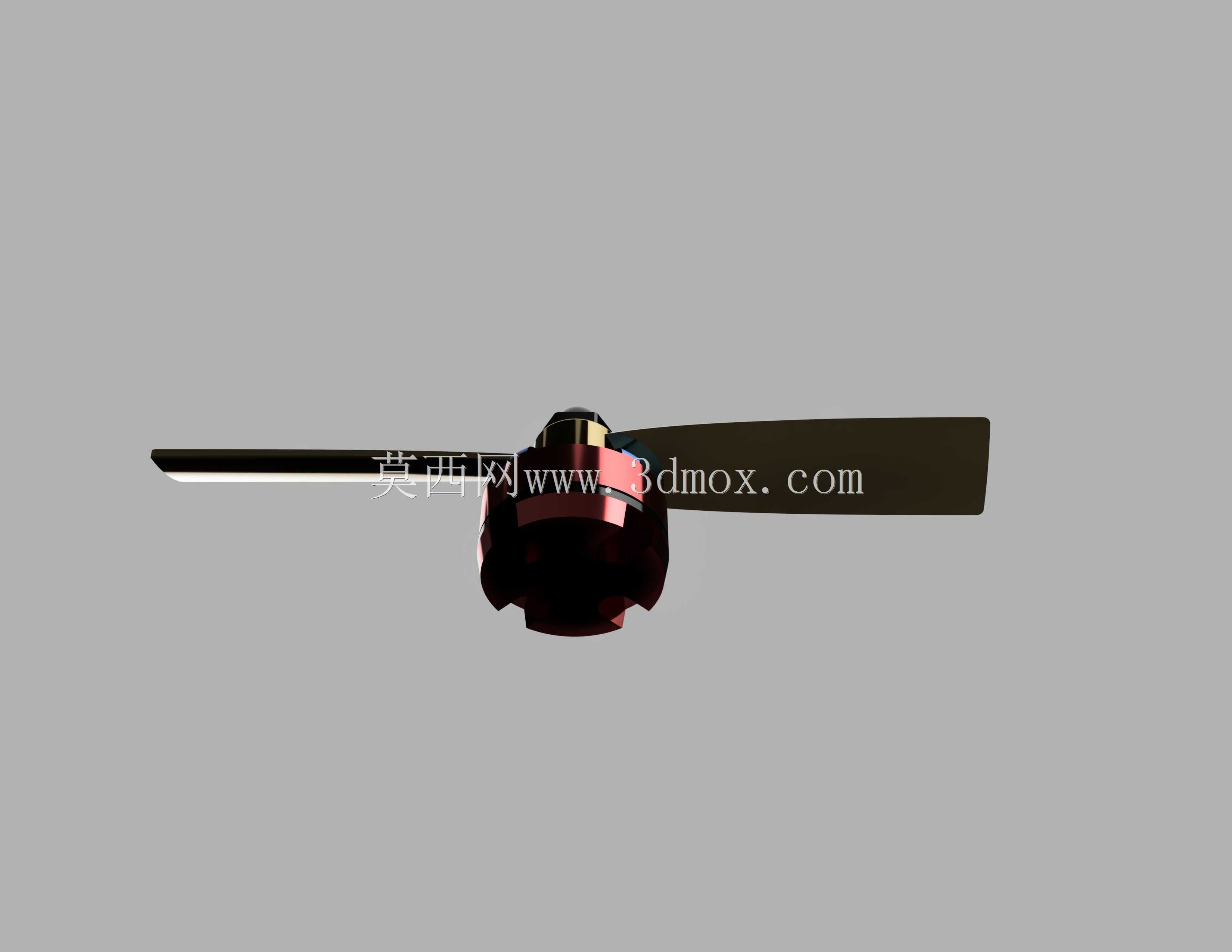

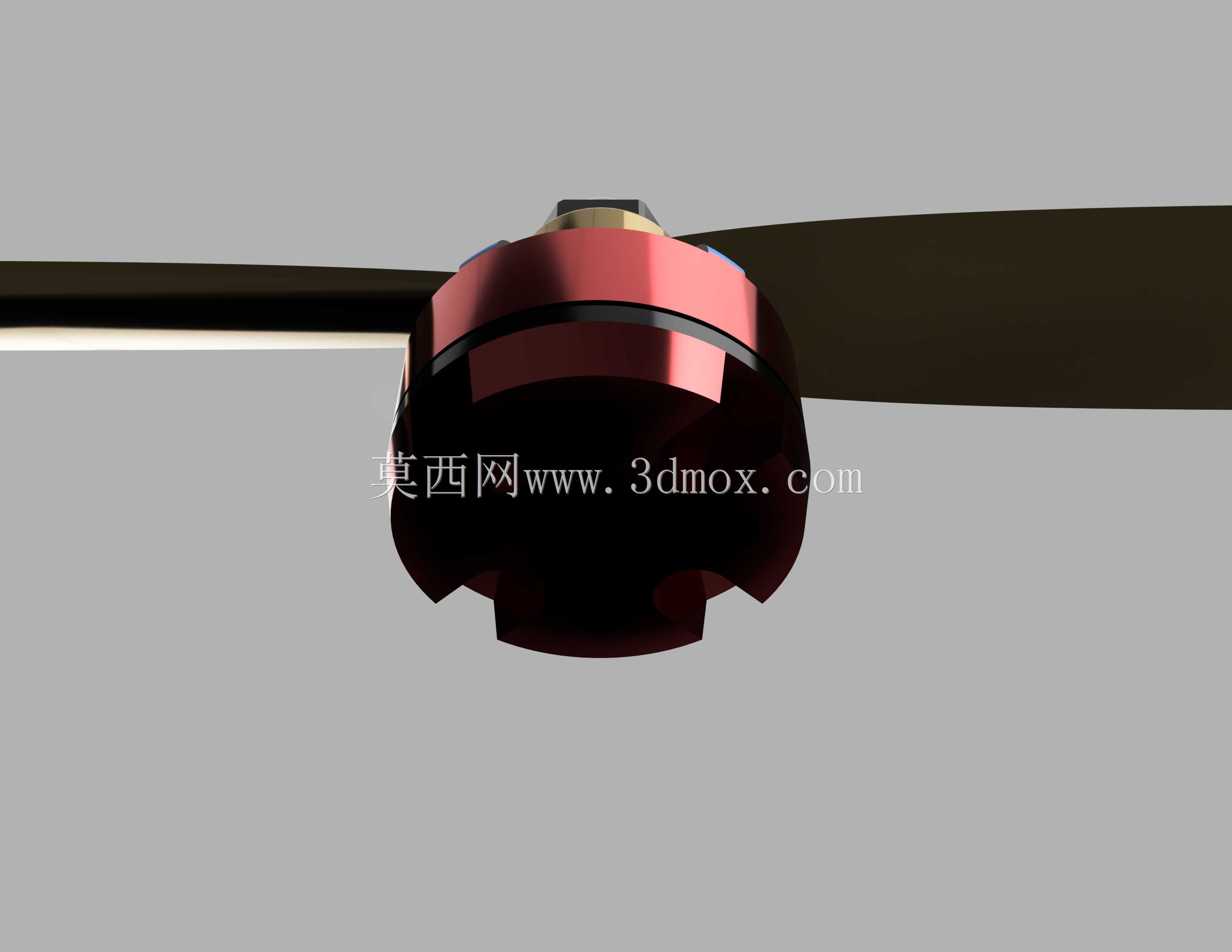

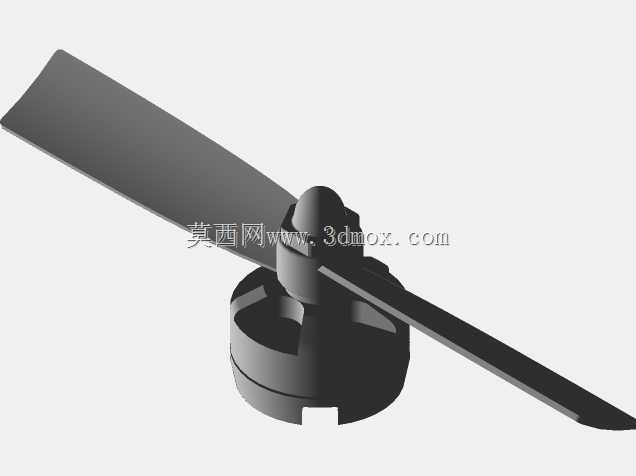

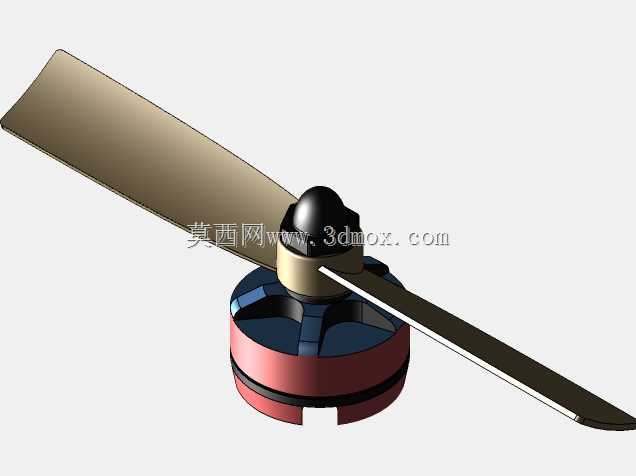

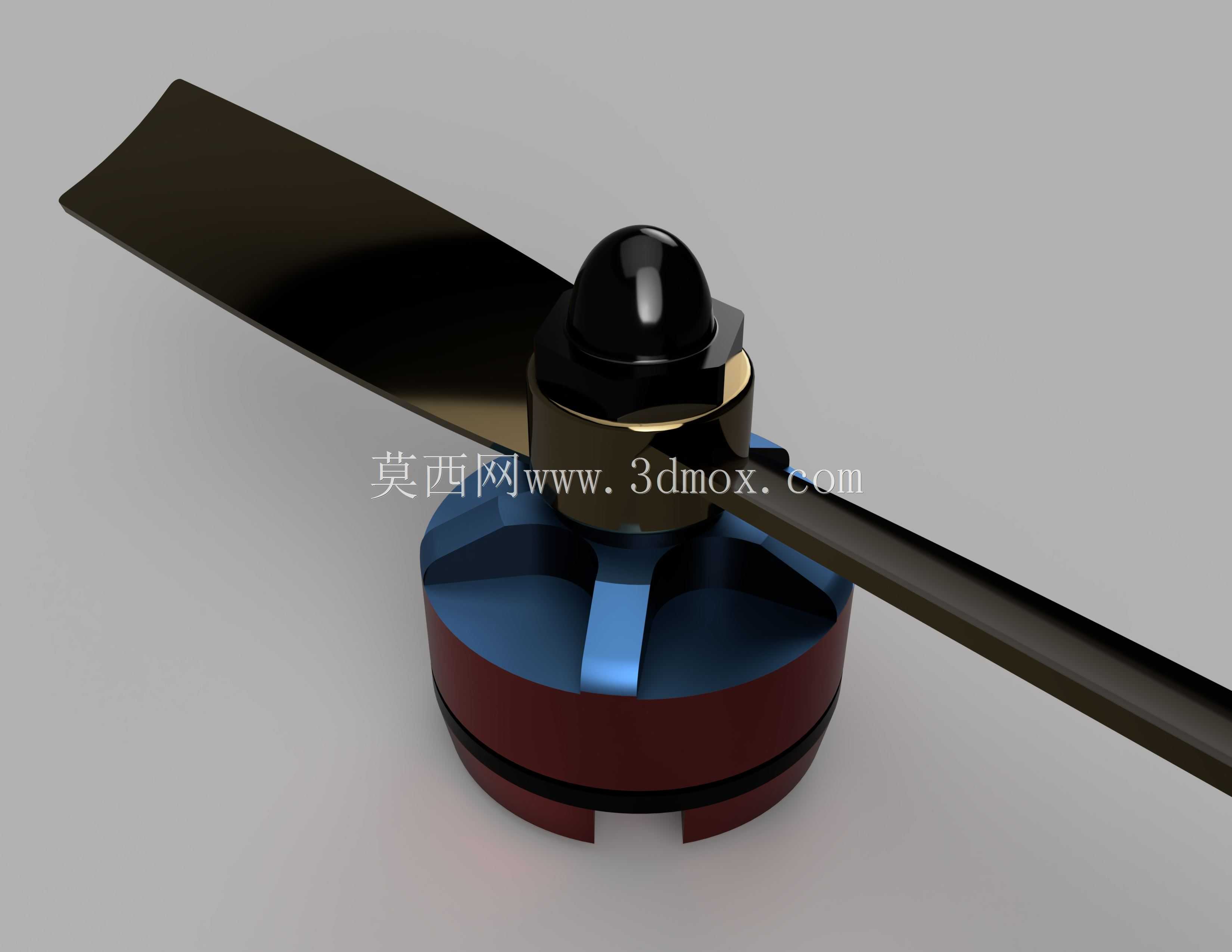

　　从功能特性上看，该部件采用外转子无刷结构设计，外转子结构天然具备扭矩输出直接的优势，无需额外搭配减速齿轮组即可直接驱动螺旋桨旋转，既减少了传动环节的能量损耗，也消除了齿轮传动带来的震动与噪音问题，对于对震动敏感的微型飞控、微型摄像头组件来说，这种直驱结构能大幅降低减震结构的设计难度。转子外壳采用导磁金属材质一体成型，既作为磁钢的承载基体，也承担螺旋桨安装基座的作用，顶部设计有一体式整流帽结构，在螺旋桨高速旋转时能够梳理中心区域的气流，减少桨根位置的紊流产生，一定程度上提升动力系统的整体效率。定子部分采用多槽集中绕组设计，绕组排布紧凑，在有限的定子体积下尽可能提升铜线填充率，保证电流输入时能够产生足够的旋转磁场驱动转子转动，定子基座预留标准安装孔位，可直接通过螺丝固定在飞行器机臂的安装座上，无需额外设计转接结构。

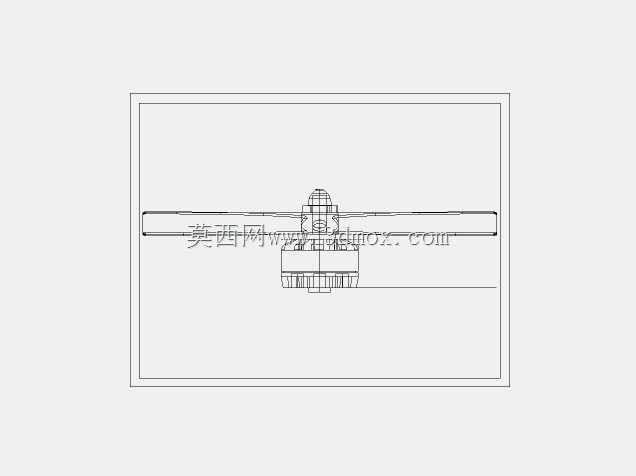

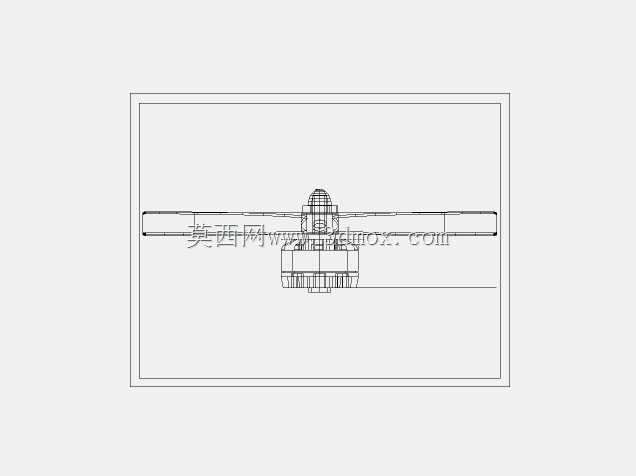

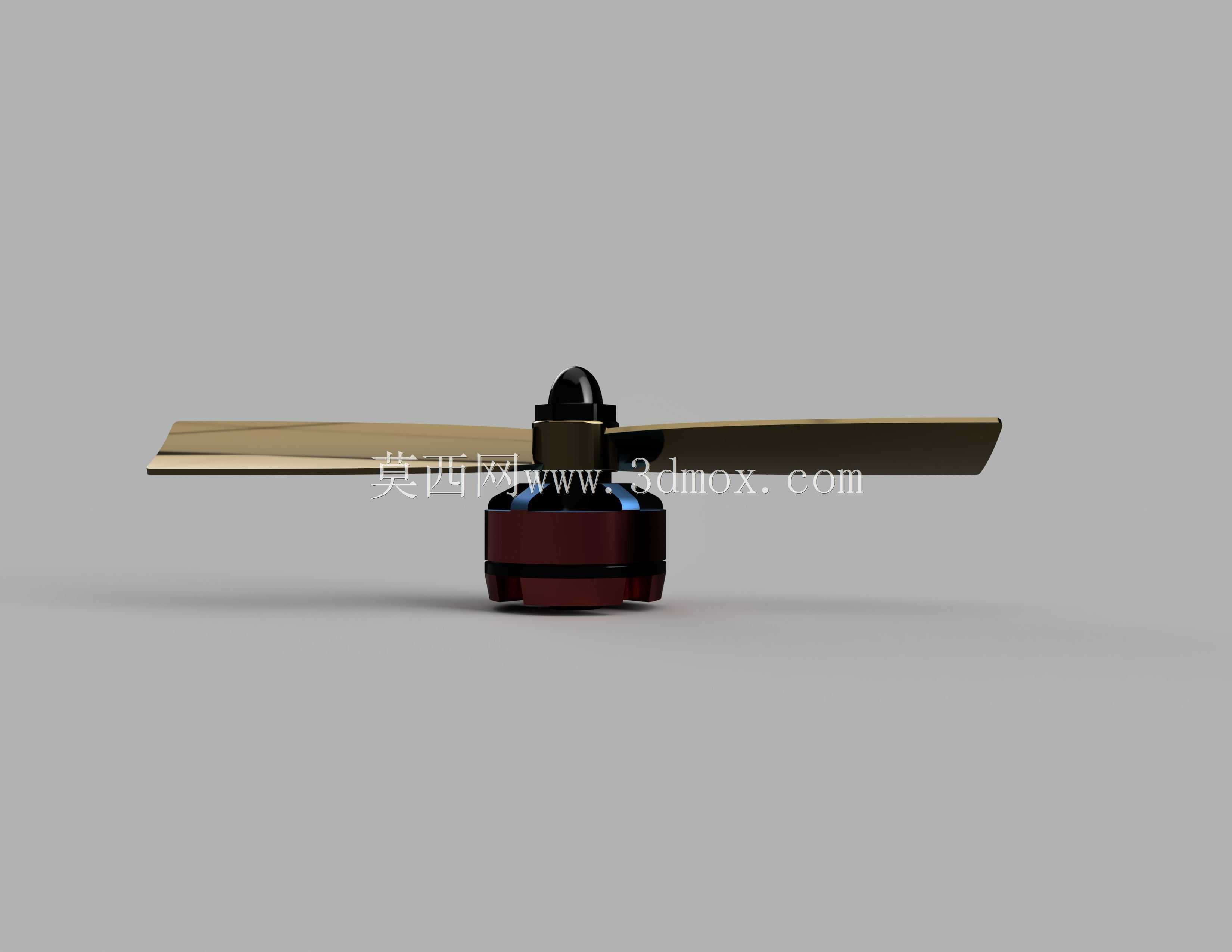

　　设计思路上，这款动力部件全程围绕“小尺寸、轻重量、高功重比”的核心需求展开，整体直径控制在22mm，轴向总高度仅5mm，属于超薄型的微型动力单元，这种尺寸设计能够适配超薄机臂的飞行平台，让整机的侧面投影面积进一步缩小，降低飞行过程中的风阻。安装边界方面，定子基座的安装孔位采用行业通用的微型电机孔距标准，能够兼容市面上绝大多数同级别微型飞行平台的机臂安装座，转子端的桨座采用标准的快装结构，适配常用的微型两叶螺旋桨，桨叶安装后通过顶部的锁紧帽即可完成固定，拆装维护十分便捷。在结构细节处理上，转子与定子之间的气隙控制在极小的公差范围内，既保证转子转动时不会与定子发生剐蹭，也尽可能缩小气隙宽度来提升磁能利用率，减少漏磁带来的效率损失。绕组出线位置做了局部的应力释放设计，避免飞行器在做剧烈机动动作时，线材反复弯折出现断线问题。

　　从实际使用的角度来说，这类微型无刷动力部件的工作转速区间较高，搭配对应螺距的微型螺旋桨时，能够产生足够的拉力带动整机完成起飞、悬停、机动飞行动作，同时因为自身重量极轻，即使是四轴布局下搭载四个该型号动力单元，整体动力系统的重量占比也能控制在合理范围内，给电池与功能模块留出足够的重量余量。在结构建模过程中，需要重点关注转子与定子的同轴度公差，安装孔位的位置度公差，以及桨座与转子输出轴的垂直度，这些形位公差会直接影响动力单元运转时的震动水平，公差控制不到位的话，高速旋转时会产生明显的震动，不仅影响飞行稳定性，还会加速轴承的磨损，缩短部件的使用寿命。另外，定子绕组的端部高度也需要严格控制，不能超出定子基座的轴向高度范围，否则转子转动时会剐蹭到绕组端部，造成短路故障。对于结构设计从业者来说，这类微型动力部件的建模重点不在于复杂的曲面造型，而在于对安装配合尺寸的精准把控，以及对实际使用场景下结构强度、公差配合的理解，所有的结构设计都要服务于实际的功能需求，不能为了造型而牺牲安装兼容性与运转可靠性。
