线性活塞式直线驱动电机结构设计

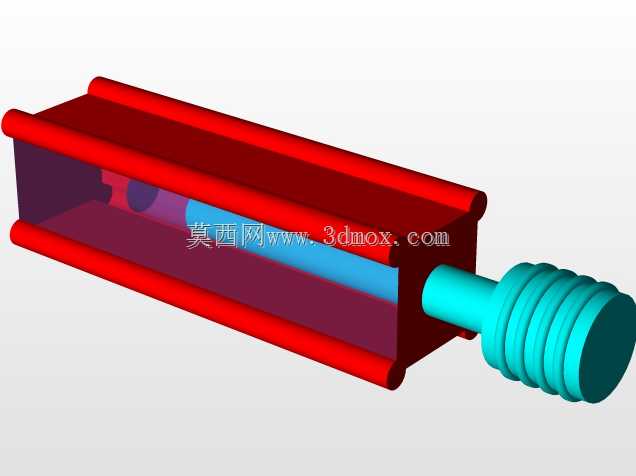

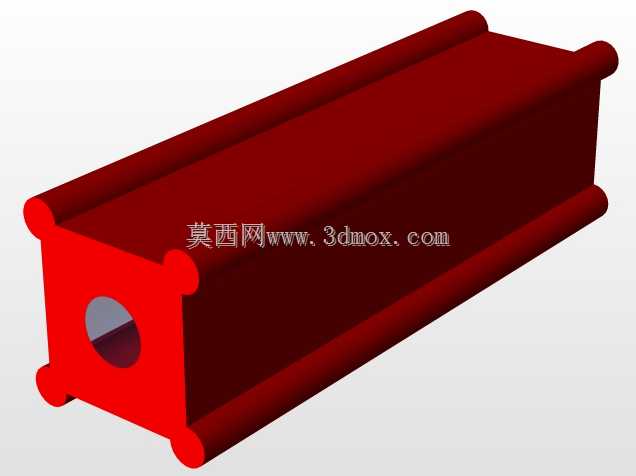

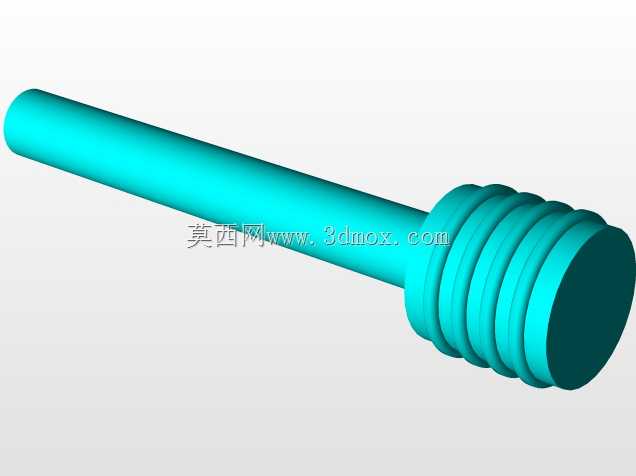

这款线性活塞结构的直线驱动装置，在短行程高频往复的工业场景里适配性极强，不像传统旋转电机需要搭配丝杠、曲柄滑块这类中间转换机构，它能直接输出直线方向的推拉力，省去了传动链路的间隙累积，在需要精准位移控制的工位上，能把传动效率提升不少。日常在自动化生产线的短距推送工位、小型精密设备的往复执行端、试验台的加载驱动单元里，这类结构的驱动元件都有广泛应用，尤其是对安装空间有严格限制、又需要稳定直线输出的场景，这种集成式活塞结构的优势会格外明显。从结构设计逻辑来看，整个装置采用了套筒式的外壳作为主体承载，红色的外筒部分既是磁路或者气道的封装载体，同时也承担了内部运动部件的导向功能，内壁的加工精度直接决定了运动过程的同轴度，设计时需要给内壁预留合适的表面粗糙度要求，避免运动过程中出现卡滞、偏磨的问题。伸出端的青蓝色活塞推杆做了多道环形槽结构，这些槽一方面可以用来安装密封件，阻隔外界粉尘、切削液进入筒体内部，另一方面也能在运动过程中留存少量润滑脂，降低往复运动的摩擦损耗，延长部件的使用寿命。设计过程中首先要明确的是行程边界，整个装置的安装长度要匹配设备的预留空间，筒体的外径尺寸要适配安装座的夹持范围，推杆伸出后的最大外伸长度不能和周边的工装、工件产生运动干涉，尤其是在多工位排布的自动化设备里，相邻驱动单元的间距要结合筒体外径做预留，避免运行过程中出现碰撞。筒体两端的端盖结构做了内嵌式设计，既可以对内部的运动部件形成轴向限位，也能作为安装基准面，和设备安装面贴合的时候能保证整体的装配垂直度，避免推杆承受径向的额外载荷。和传统旋转电机加传动机构的方案比，这种直驱结构的响应速度更快，因为没有中间传动件的惯量叠加，在需要高频启停、快速换向的工况下，动态响应特性会好很多，比如在小型分拣设备的拨料工位、精密检测设备的探针驱动工位，这类结构能很好地满足短行程高频动作的需求。在做结构建模的时候，要重点关注运动部件和固定筒体之间的配合间隙，间隙过大会导致运动过程中出现晃动，影响输出的位置精度，间隙过小则会增大摩擦阻力，甚至在温度变化出现热胀冷缩的时候引发卡滞，所以配合公差的选择要结合实际的使用工况、加工材质的热膨胀系数来综合确定。另外推杆端部的连接结构要做通用化设计，方便和不同的执行末端做连接，比如推头、夹具、检测探头这类配件，都能通过端部的结构快速装拆，提升部件的通用适配性。外筒的侧壁做了加强筋结构？不对，看模型的外筒是两侧的凸棱结构，这些凸棱一方面可以提升筒体的结构刚性，避免长行程下筒体出现形变，另一方面也可以作为安装定位的基准，在装配的时候快速对齐安装座的定位槽，减少装配调校的时间。整个结构没有多余的冗余设计，所有的结构特征都服务于功能需求：筒体承担承载、导向、防护的作用，推杆承担动力输出、密封衔接的作用，端盖承担轴向限位、安装基准的作用，没有为了外观增加不必要的结构件，完全是面向工业实用场景做的设计。在实际选型应用的时候，要结合需要的输出推力、运动行程、往复频率来确认结构的尺寸参数，比如推力需求大的场景，就要对应增大筒体的径向尺寸，匹配更大的作用面积，行程需求长的场景就要适当增加筒体的轴向长度，同时要校核推杆的长径比，避免推杆伸出过长的时候出现挠曲变形，影响运动稳定性。另外这类直驱结构的维护成本也更低，因为传动链路短，易损件主要就是推杆上的密封件，定期检查更换密封件就能保证设备长期稳定运行，不像带中间传动机构的驱动方案，需要定期维护丝杠、滑块、连杆这些部件，能减少不少后期的运维工作量。在建模过程中，各个部件的装配约束要完全模拟实际的装配关系，筒体和端盖之间采用同轴约束加端面贴合约束，推杆和筒体之间采用同轴约束加轴向的运动限位，这样在做运动仿真的时候就能真实模拟实际的运动行程，检查是否存在干涉问题，提前发现设计上的缺陷，避免实际加工装配的时候出现问题。
