复古风格平板拖车后轮挡泥板三维设计

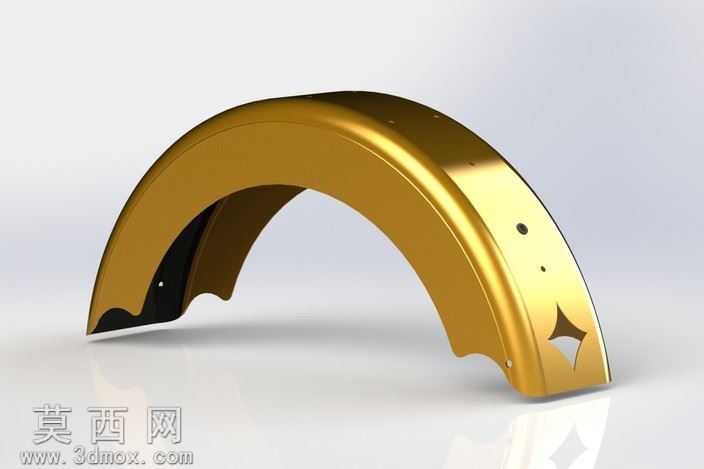

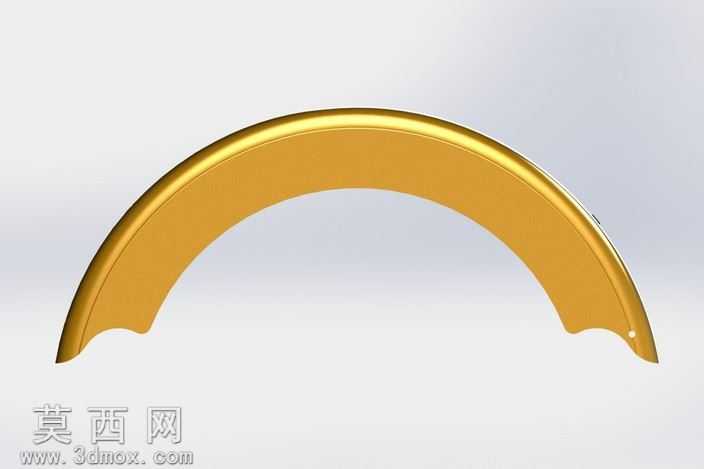

本作品为平板拖车后轮挡泥板的三维设计模型，整体采用流畅的弧形拱状结构，完全贴合后轮的圆周运动轨迹，能够有效阻挡车辆行驶过程中后轮带起的泥水、碎石飞溅，对车身侧面及后方通行人员、车辆起到可靠的防护作用。建模阶段采用SolidWorks软件完成全参数化构建，首先根据平板拖车后轮的标准轮径、安装位尺寸绘制基础轮廓草图，通过扫掠命令生成挡泥板的主体弧形曲面，再对曲面进行加厚处理形成实体基础结构，后续通过拉伸切除、圆角等命令完成安装孔位、侧边造型缺口、端部装饰开槽的细节制作，所有特征均保留完整参数，可根据不同轮径的适配需求快速调整尺寸。材质与渲染阶段，主体部分采用亮面金属材质，模拟镀铬或抛光金色金属的质感，调整反射参数让表面呈现清晰的环境反射效果，还原金属构件的光亮质感；挡泥板内侧边缘设置黑色橡胶材质的挡边，通过调整粗糙度参数模拟橡胶的哑光磨砂质感，与外侧亮面金属形成鲜明的材质对比，提升模型的真实感。结构设计上，挡泥板主体采用等厚弧形壳体结构，在保证结构强度的同时有效降低构件自重，沿弧形走向分布的多个安装孔位，可通过螺栓将挡泥板牢固固定在拖车后翼子板支架上；端部的星形装饰开槽设计，效仿墓碑芬达的复古装饰风格，打破传统挡泥板单调的弧形外观，为实用型车辆配件增添复古装饰属性，侧边的波浪形缺口造型既优化了挡泥板与周边构件的避让空间，也进一步强化了复古设计的视觉特征。设计过程中充分考虑挡泥板的实际使用场景，弧形的覆盖范围经过反复调整，既保证足够的挡泥防护面积，又不会与轮胎转动、悬挂跳动产生运动干涉，内侧的橡胶挡边可在轻微剐蹭时起到缓冲作用，避免金属主体直接磕碰轮胎造成损伤，整体结构兼顾实用防护性能与复古外观表现，可直接用于复古风格平板拖车、定制改装摩托车的配件设计参考，也可用于相关车辆配件的生产加工前期结构验证。
