芝山750W交流伺服驱动器结构设计

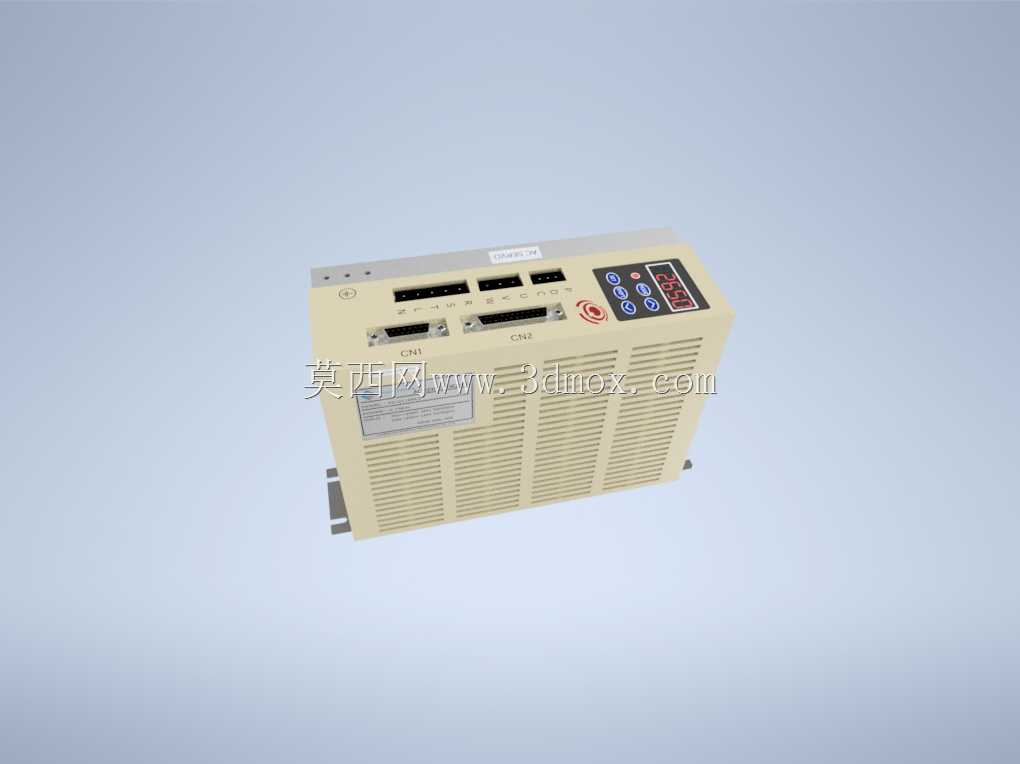

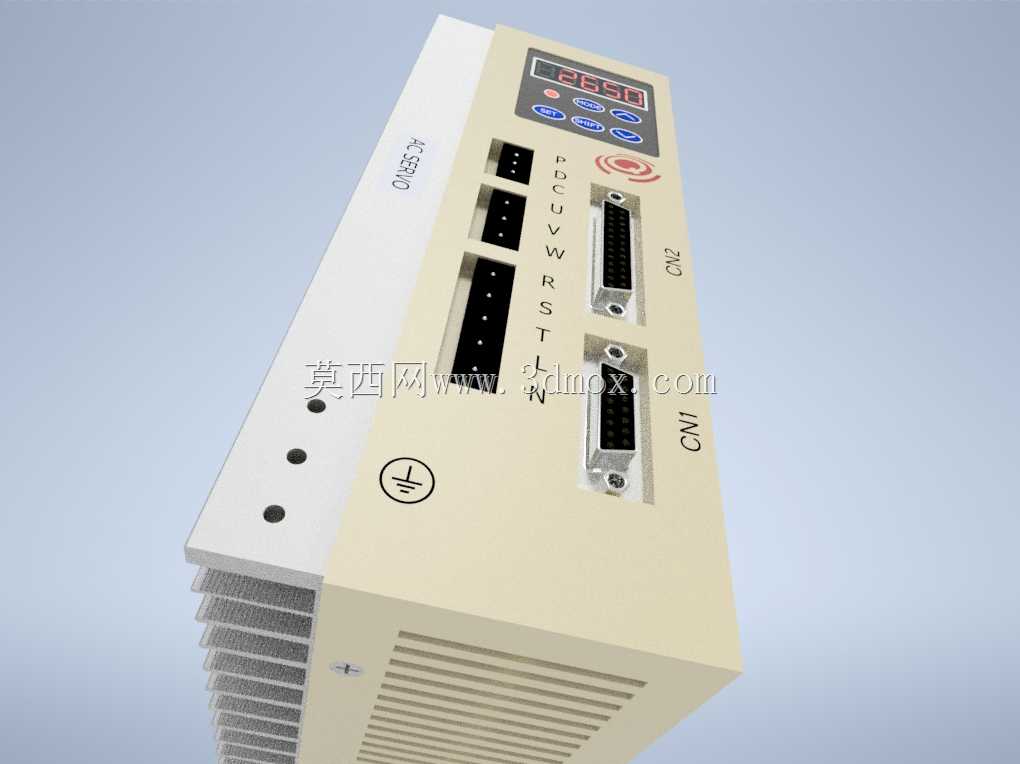

　　在数控等离子切割、中小功率激光加工这类需要精准转速与位置控制的设备场景里，伺服驱动器作为连接上位运动控制卡与伺服电机的核心枢纽，其结构设计的合理性直接影响整套设备的运行稳定性与调试便捷性。这款750W功率等级的交流伺服驱动器，是面向国内中小功率工控场景开发的老款成熟型号，整体采用立式长方体安装结构，壳体主体选用米黄色阻燃工程塑料注塑成型，侧边搭配挤压铝型材散热基座，兼顾绝缘防护与被动散热需求。

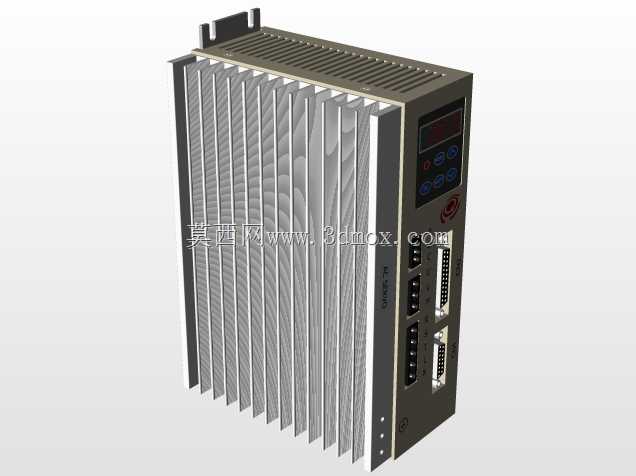

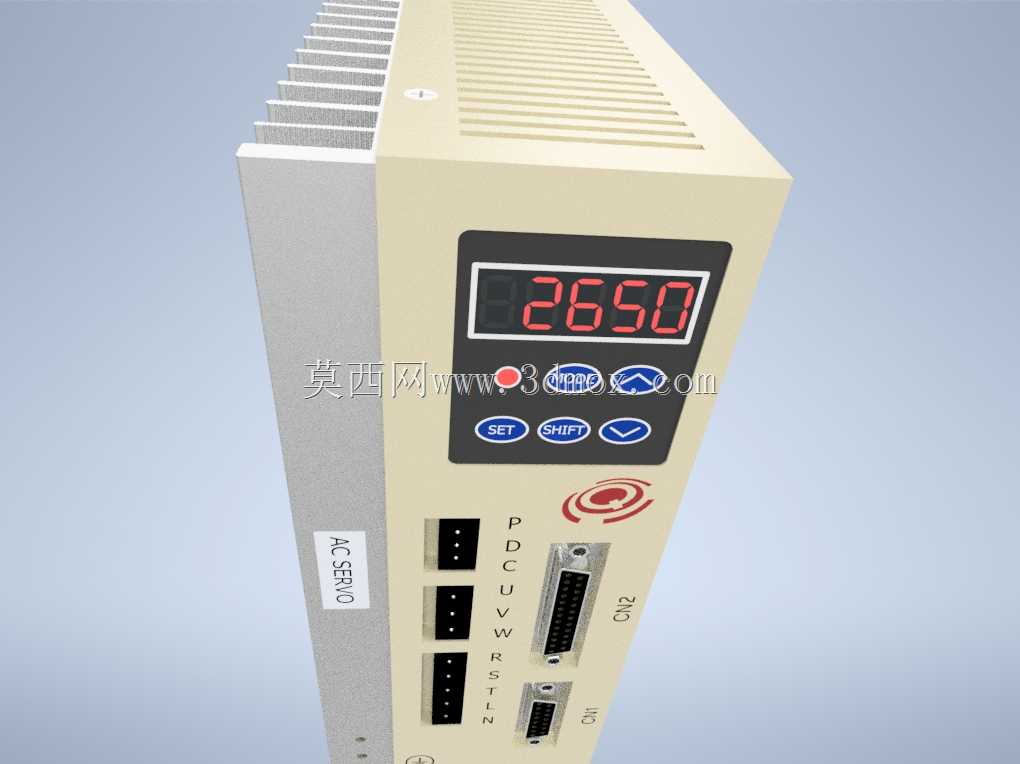

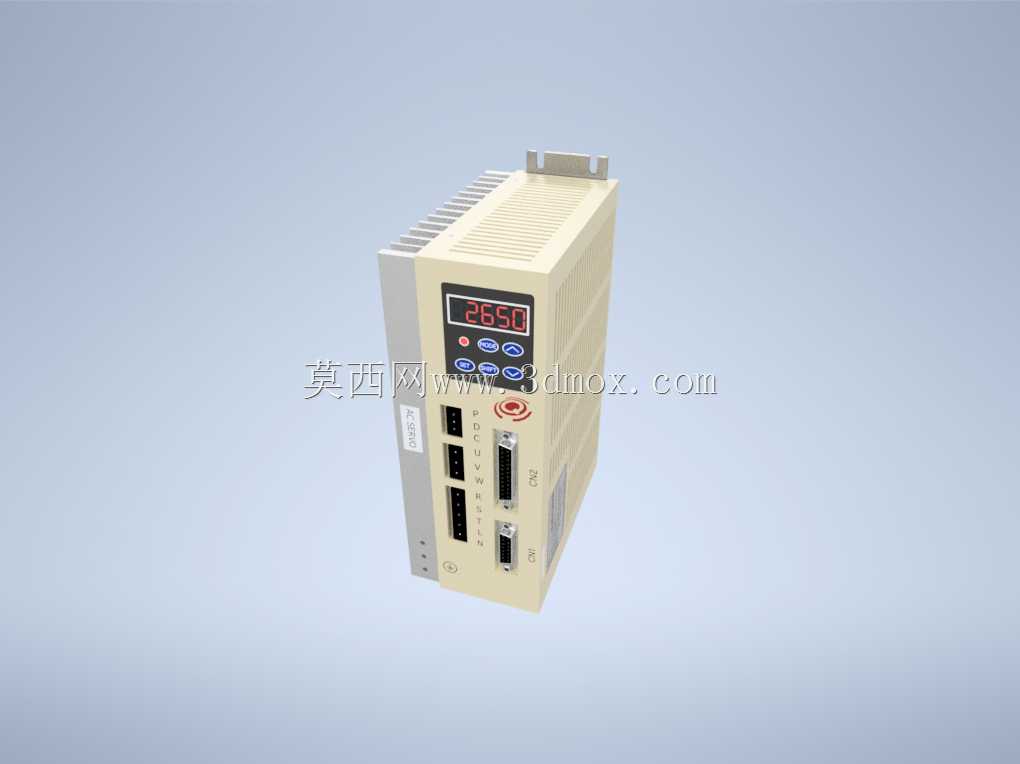

　　从实际安装边界来看，驱动器本体宽度适配标准电气柜内DIN导轨安装间距，深度方向预留了接线端子的插拔操作空间，顶部的平行散热鳍片顺着柜体内部自然通风方向排布，无需额外加装强制风冷风扇即可满足750W额定负载下的温升要求，适合安装在粉尘浓度不高、通风条件一般的车间设备电控柜内。前面板的布局完全贴合现场调试人员的操作习惯：上方嵌入高亮红色数码显示屏，可实时显示当前电机转速、位置脉冲偏差、参数代码等运行信息，数码管下方排布四个实体操作按键，分别对应参数设置、移位切换、数值增减、确认功能，按键采用带凸起标识的橡胶材质，戴劳保手套操作时也能准确触发，不会出现误触。

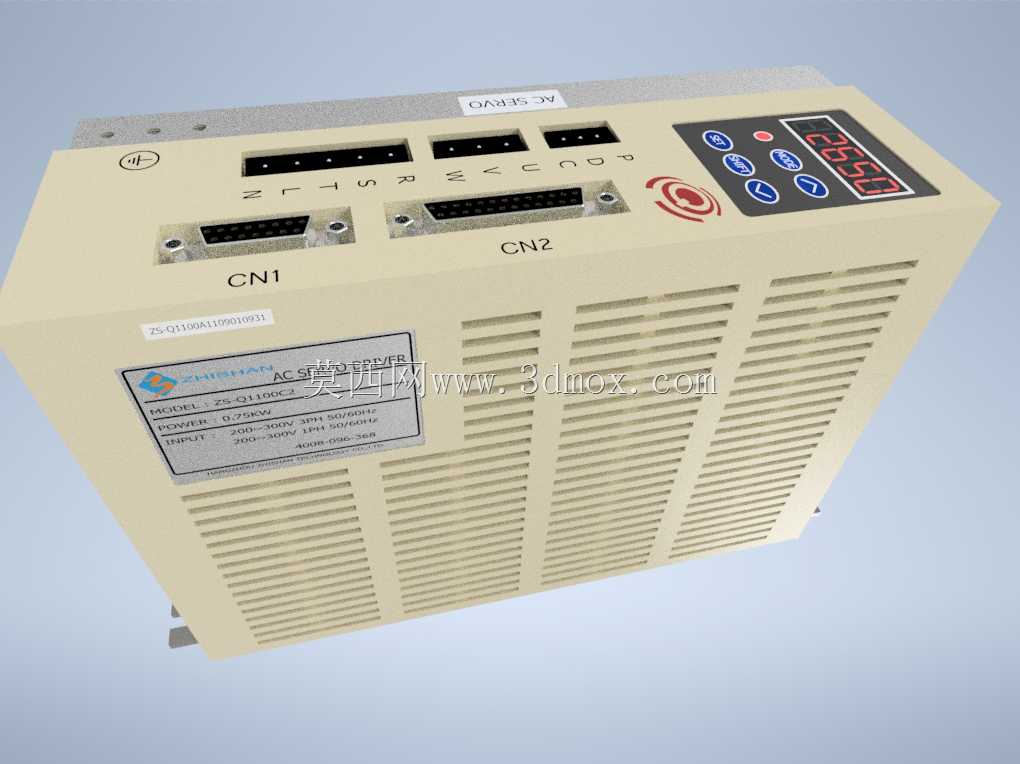

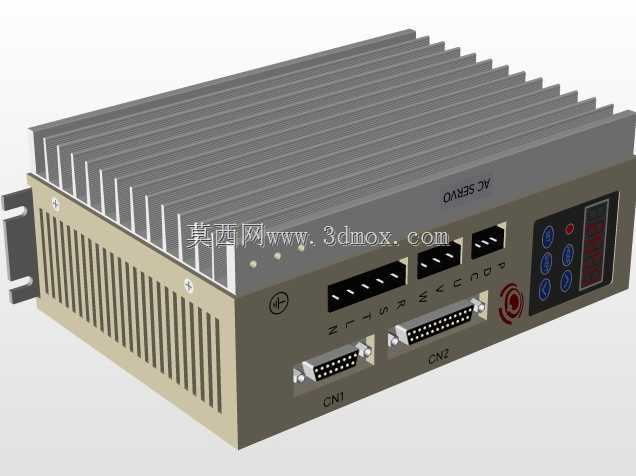

　　面板下半部分的接口排布遵循强电弱电分离的设计原则，左侧三个竖向排列的黑色接线端子分别对应主电源输入、电机动力输出、外置制动电阻连接，端子旁印有清晰的丝印字符标识，接线时无需反复查阅说明书即可对应相序；右侧配置两个高密度D型接口，分别负责编码器信号反馈与上位IO控制信号传输，接口旁标注了引脚定义的核心提示，避免调试阶段插错接口导致的信号异常。面板左下角贴有AC SERVO标识铭牌，右下角印有品牌警示标识，整体视觉辨识度清晰。

　　在结构设计细节上，壳体的拼接处采用凹凸卡扣加螺丝紧固的双重固定方式，可抵御车间设备运行时产生的持续振动，不会出现壳体松脱、内部电路板移位的问题；散热基座与内部功率模块之间填充有导热硅脂垫，可将IGBT模块产生的热量快速传导至外侧铝型材散热片，避免长时间运行时功率器件过热触发保护停机。前面板的数码显示区域加装了透明亚克力防护片，可防止车间内的金属碎屑、切削液飞溅损坏数码管，同时不影响参数读取。

　　从实际应用适配性来看，这款驱动器的结构尺寸可直接替换同功率等级的多款国产老型号伺服驱动，安装孔位与接口定义保持了较好的兼容性，在老旧数控设备改造、等离子切割机升级、小型激光加工设备组装场景中，无需重新设计电控柜安装板即可完成替换，大幅降低现场改造的施工量。内部电路板的固定柱采用加高设计，与壳体底部预留了足够的爬电距离，在车间湿度偏高的工况下也能避免电路打火故障。接线端子采用压线式螺丝固定结构，可适配1.5到2.5平方毫米的多股铜芯线，接线后拉扯强度符合工控设备接线规范，不会因设备振动出现线头松脱的问题。

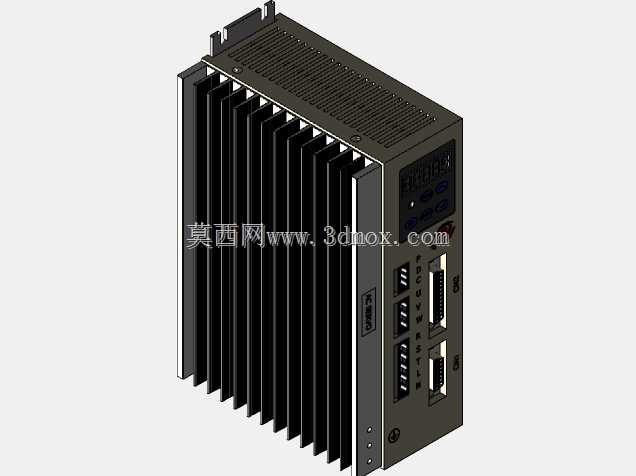

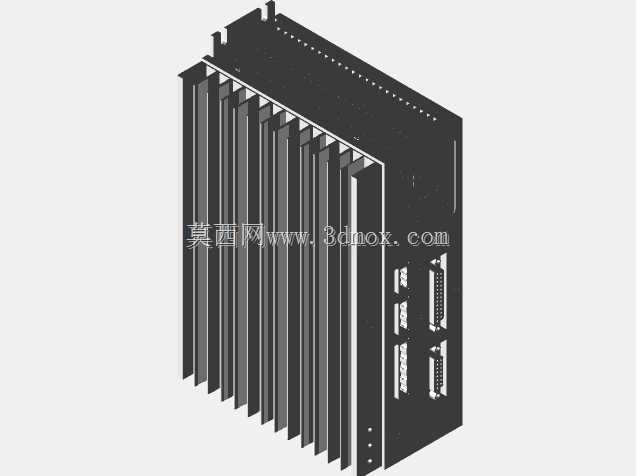

　　在建模还原过程中，重点还原了壳体的拔模斜度、散热鳍片的等距排布特征、按键的凹凸触感细节、接口的内部针脚结构，同时兼顾了安装孔位的位置精度，可直接用于电控柜布局的干涉检查、设备操作培训的演示模型、维修拆装的模拟教学场景。模型还原了实物表面的丝印标识位置与字体大小，前面板的操作按键与显示屏的相对位置完全匹配实物比例，侧边散热铝型材的纹理、壳体表面的细微磨砂质感也做了对应还原，能够直观呈现这款老款伺服驱动器的完整结构特征，方便结构设计人员在做电控柜布局时直接调用参考，也可作为工控设备教学的演示素材使用。
