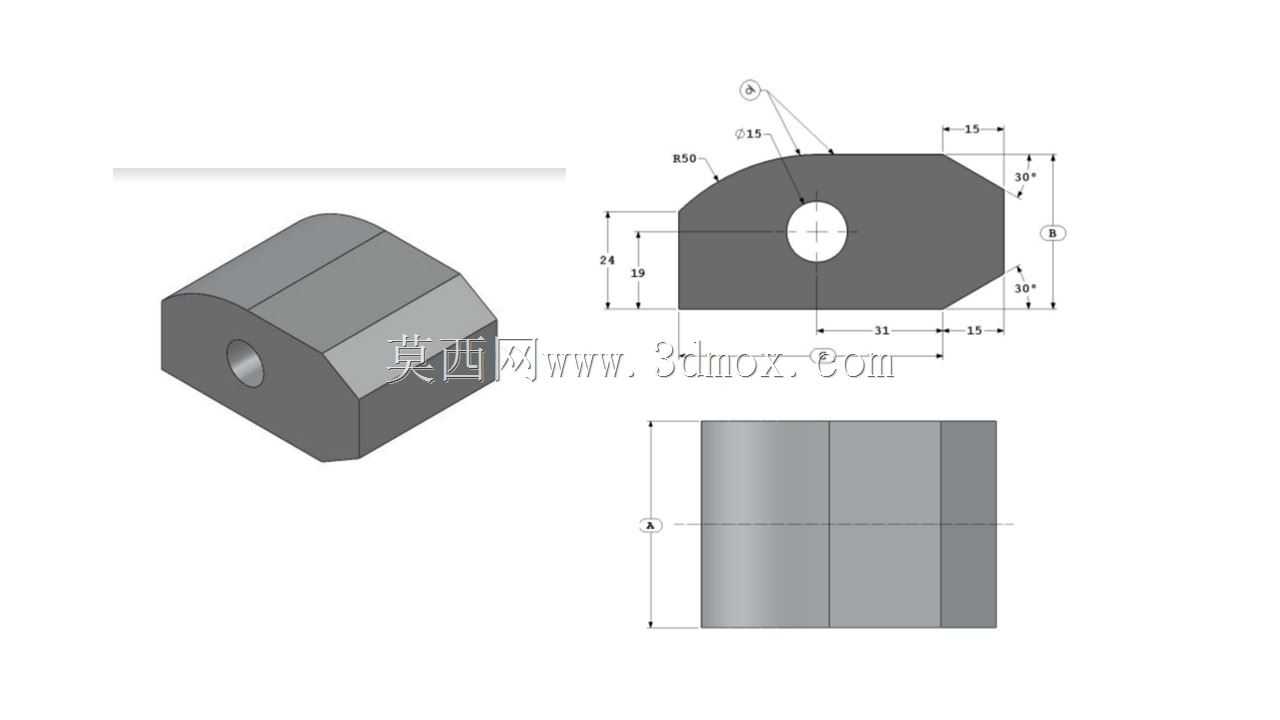

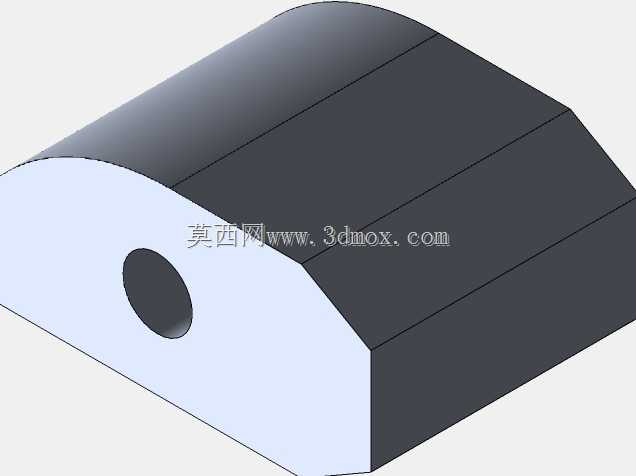

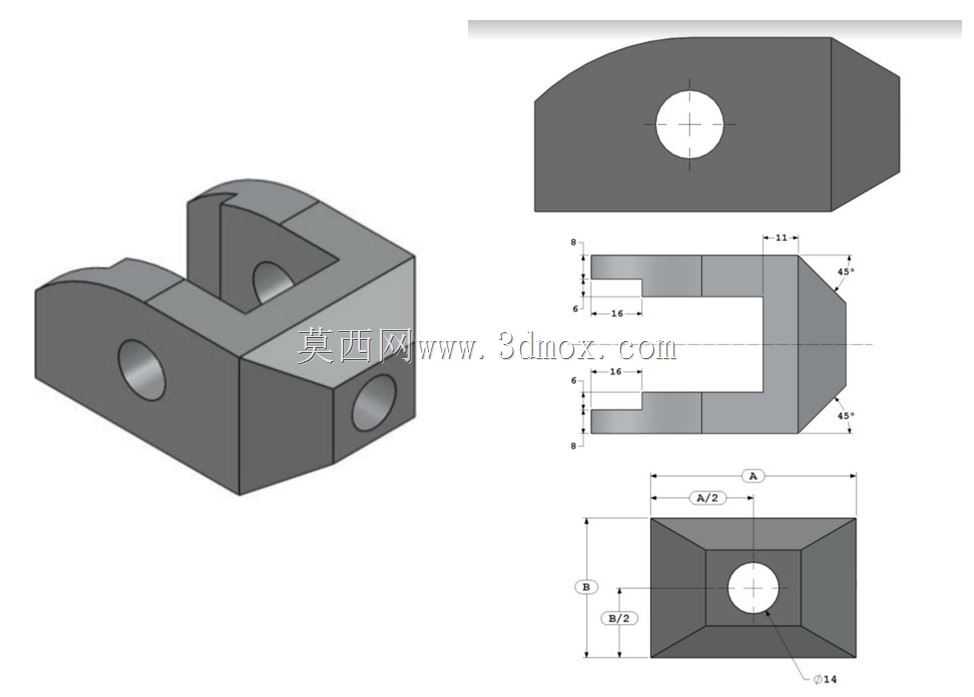

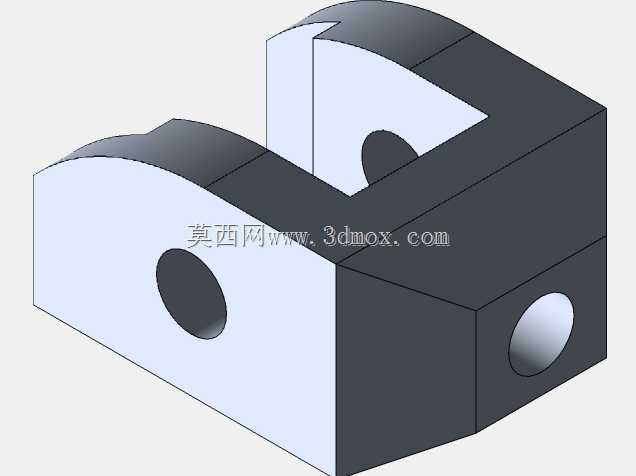

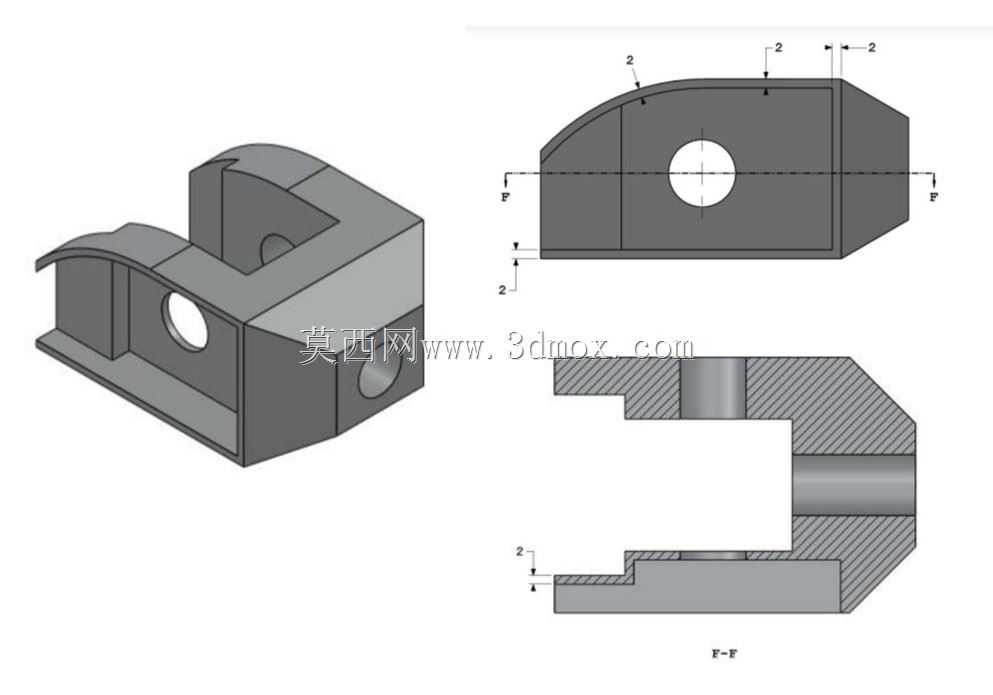

带横向通孔的圆弧顶机加工定位块

在工装夹具、小型传动支撑结构的设计场景里，这类带圆弧顶面的块状零件常作为定位支撑单元使用，区别于常规的方形定位块，圆弧顶面的设计可以适配柱面类工件的装夹定位需求，避免方形棱角对工件表面造成压痕损伤，同时也能在小角度摆动的铰接场景里充当限位支撑，减少接触面的应力集中。零件主体采用长方体为基础构型，顶部做整半径圆弧过渡，圆弧的半径与零件宽度方向的尺寸匹配，保证圆弧两侧与零件侧壁平滑衔接，没有突兀的棱边，这种构型在加工时可以通过卧式铣床一次走刀完成圆弧面铣削，不需要额外的成型刀具，普通立铣刀配合圆弧插补即可达到尺寸要求，加工成本可控。零件侧面贯穿的通孔为同轴光孔设计，孔的轴线与零件底面平行，同时垂直于零件的长度方向，这个孔主要用于穿装锁紧螺栓或者铰接销轴，安装时可以通过螺栓将整个零件固定在工装基板上，也可以穿入销轴让零件作为摆动压块的基体使用，孔的内壁没有设计螺纹，降低了孔加工的精度要求，普通钻削即可满足使用需求，适合批量加工的工装零件场景。从安装边界来看，零件的底面为完整的平面，没有设置定位销孔或者沉头槽，安装时可以根据实际排布需求在基板上任意调整位置，通过侧面通孔穿装的螺栓压紧固定，不需要额外的定位结构，适配多品种小批量生产的柔性工装需求，零件的宽度方向尺寸小于圆弧直径，保证圆弧顶面不会超出零件的侧壁轮廓，避免安装时与相邻的夹具组件发生干涉。在功能特性上，这类零件的圆弧顶面经过铣削加工后表面粗糙度可以达到Ra3.2，能够直接作为定位接触面使用，不需要额外的打磨工序，零件的棱边均做了0.5mm的倒角处理，既可以去除加工产生的毛刺，也能避免安装时划伤操作人员的手部，同时减少零件磕碰时产生的崩边缺陷。设计这类零件的时候，首先要确认通孔的轴线高度，这个尺寸直接决定了零件安装后的锁紧受力点位置，通常会将孔的轴线设置在零件总高度的1/2偏下位置，保证锁紧时零件底面与安装基板的贴合压力均匀，不会出现一端翘起的情况；其次圆弧顶面的半径公差不需要设置过高，±0.1mm的公差即可满足常规工装的定位需求，过高的公差要求会增加不必要的加工成本；另外零件的长度方向尺寸可以根据实际的支撑跨度需求调整，不需要拘泥于固定的尺寸比例，在三维建模时可以通过拉伸凸台先做出长方体基体，再通过拉伸切除做出侧面通孔，最后用圆角或者拉伸切除的方式做出顶部圆弧，建模步骤简单，特征树清晰，后续修改尺寸时只需要调整对应的草图参数即可快速生成不同规格的衍生零件。这类零件除了工装定位场景外，还可以作为小型设备的脚垫支撑，圆弧顶面可以抵消一部分安装面的平面度误差，让设备放置更平稳，也可以作为输送线侧边的导向块，圆弧面能够减少输送工件经过时的卡滞概率，相比直角导向块的通过性更好。在材料选择上，这类零件通常采用45号钢加工，表面做发黑处理即可满足常规的防锈需求，如果是用于腐蚀性环境的工装，也可以更换为304不锈钢材料，只需要在建模时调整对应的材料密度参数，不需要修改零件的结构尺寸，零件的壁厚设计均匀，没有出现壁厚突变的位置，热处理时不会因为应力集中产生开裂变形，适合常规的调质处理提升整体强度。
