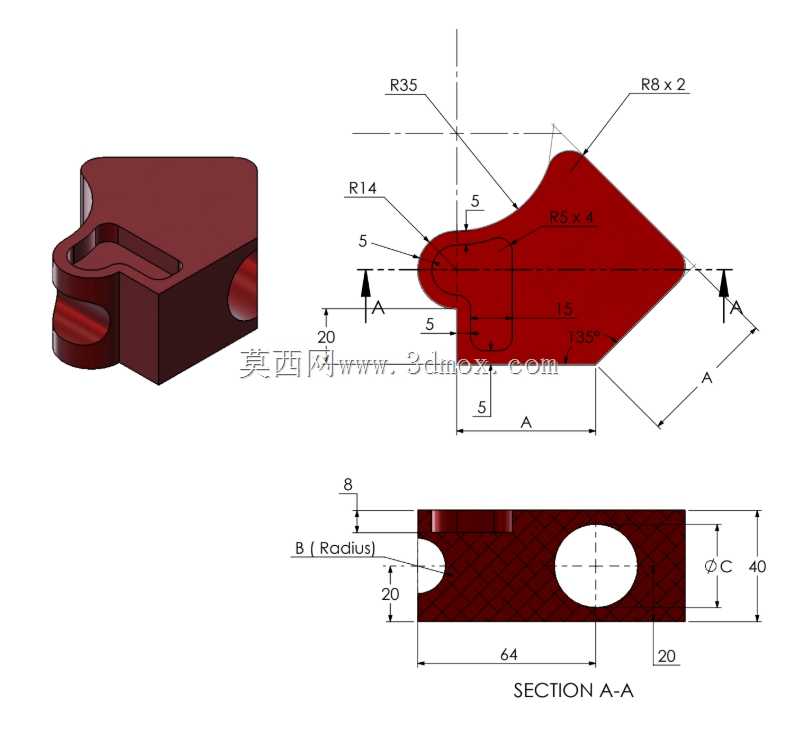

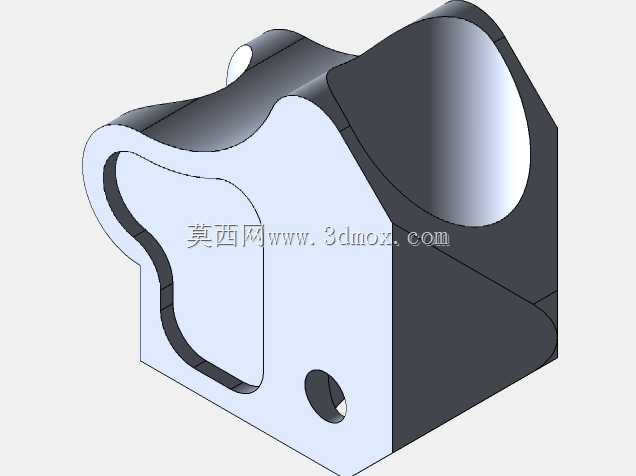

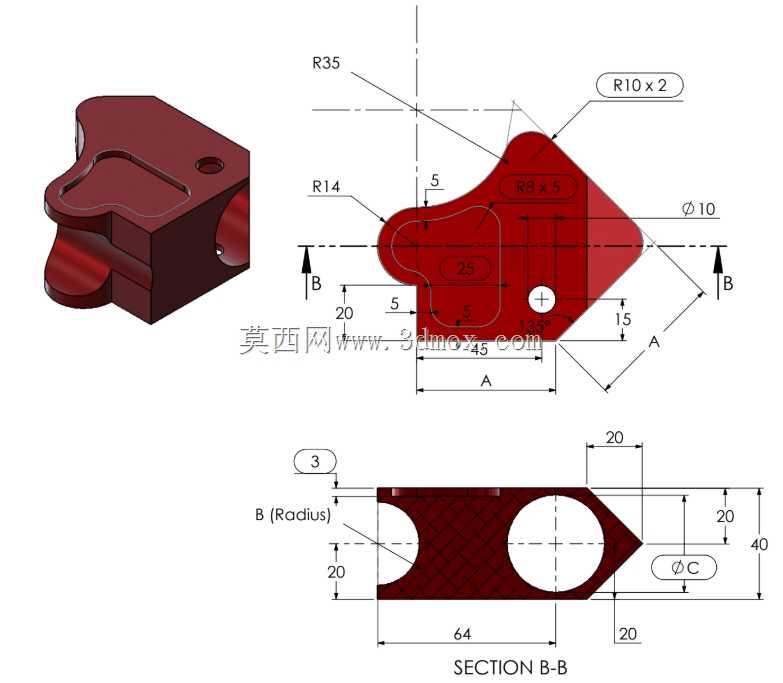

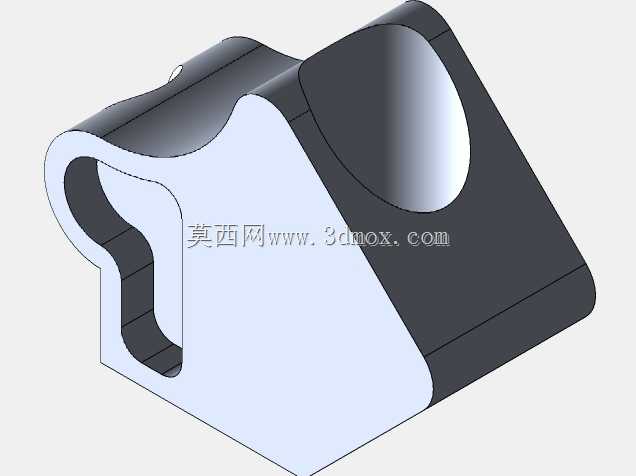

CSWA认证练习用异形夹持结构件

该异形夹持结构件是机械设计基础能力训练中典型的构型练习载体，在工业现场的小型工装夹具、工位辅助定位组件中也能找到同构型的实际应用，主要用于小载荷工况下的杆件卡持、工位临时定位、轻型部件的侧向支撑场景，常见于装配线旁的辅助工装、小型检测设备的定位模块、教学实训台的装夹组件中，不需要承受大吨位冲击载荷，更多是满足快速卡装、定位限位的功能需求。从结构功能来看，该零件一侧设计有开放式C型卡接槽，槽体内侧做了等壁厚的圆弧过渡，能够适配圆柱形杆件的外轮廓，卡入后可以限制杆件的径向位移，槽口的收窄设计可以避免杆件受侧向力时脱出，不需要额外的紧固件就能实现快速装拆，适配频繁更换定位杆件的工位场景。零件另一侧的半圆弧沉槽结构，主要用于配合圆柱面定位销或者铰接轴使用，沉槽的深度经过设计，能够让铰接件的端面与零件表面齐平，避免突出部分干涉周边部件的运动轨迹，沉槽边缘做了小尺寸倒角，既可以去除机加工后的锐边毛刺，也能在装配时起到导向作用，降低轴类件装入时的对中难度。从设计思路层面拆解，该零件的建模过程完全遵循从基础草图到特征叠加的正向设计逻辑，首先以零件的安装基准面作为草图绘制平面，绘制出主体的外轮廓截面，轮廓上的直线段与圆弧段全部添加相切、重合、等半径的几何约束，避免后续特征修改时出现草图报错，主体采用拉伸凸台生成基础实体后，再通过拉伸切除分别加工出两侧的卡槽与沉槽结构，所有的棱边位置都添加了恒定半径的圆角特征，圆角半径的选择兼顾了应力集中降低与加工可行性，没有出现过小半径导致刀具难以加工、或者过大圆角削弱结构强度的问题。零件的壁厚设计保持了整体均匀性，除了卡槽位置的局部加强区域，其余位置的壁厚差值控制在20%以内，不管是采用机加工方式切削铝块制作，还是采用注塑工艺批量生产，都能避免因壁厚不均导致的应力变形问题。从安装边界来看，零件底部的平面是主要的安装基准面，平面度要求控制在0.05mm以内，能够平稳贴合在安装基板的表面，安装时可以通过零件顶部的小孔穿入紧固螺钉，将零件固定在基板上，小孔的沉头设计可以让螺钉头部完全埋入零件表面，不会突出影响其他部件的运动。零件的整体外轮廓尺寸控制在小型工装的适配范围内，长度方向不超过120mm，宽度方向不超过80mm，高度方向不超过70mm，不会占用过多的工位安装空间，在狭小的装配工位上也能灵活布置。在实际工程应用中，这类结构件如果用于生产现场，通常会选用6061铝合金作为加工材料，表面做阳极氧化处理提升耐磨性能，如果是用于教学实训场景，也可以采用3D打印的PLA材料制作，满足结构验证与装配练习的需求。零件的C型卡槽开口尺寸经过匹配设计，能够适配直径16-20mm的圆柱形杆件，卡入后配合侧面的紧定螺钉可以实现完全固定，不会出现晃动偏移的问题，另一侧的半圆弧沉槽半径与铰接轴半径采用H7/h6的间隙配合，既能保证铰接转动的灵活性，也不会因为间隙过大导致铰接位置晃动。在建模练习过程中，这类零件能够帮助设计者熟练掌握草图约束添加、拉伸特征、圆角特征、切除特征的使用技巧，理解壁厚均匀性对零件加工工艺性的影响，掌握基准面选择对后续装配配合的作用，是从基础建模到实际工程零件设计过渡阶段非常合适的练习载体，能够让设计者在练习过程中建立工艺性、装配性的设计思维，而不是单纯追求外形的相似。
