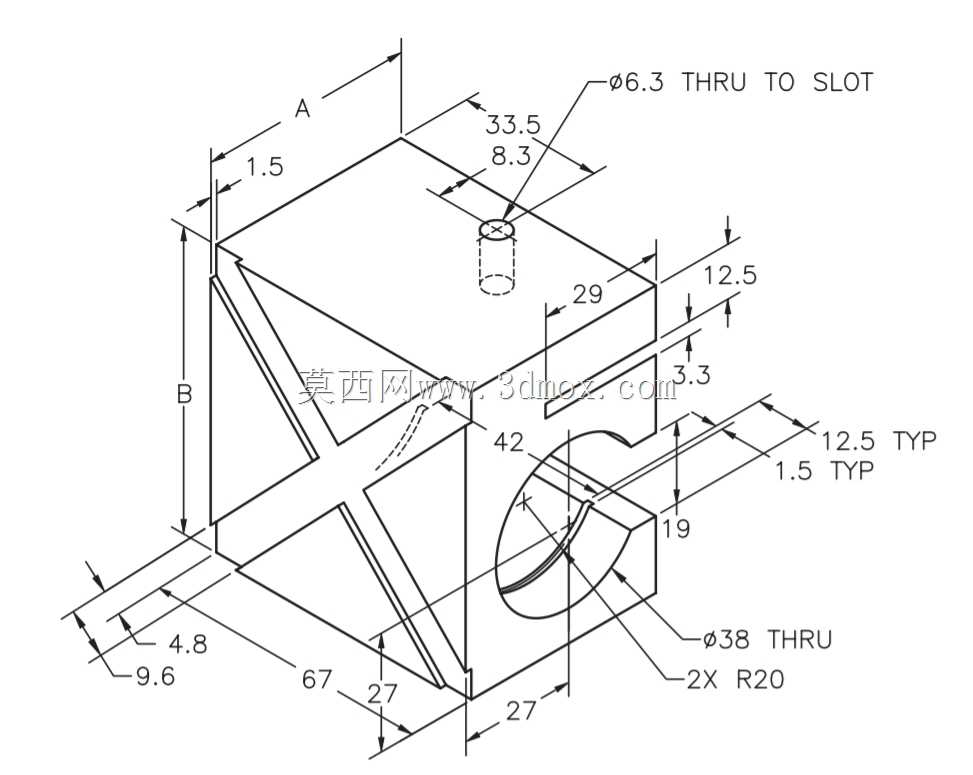

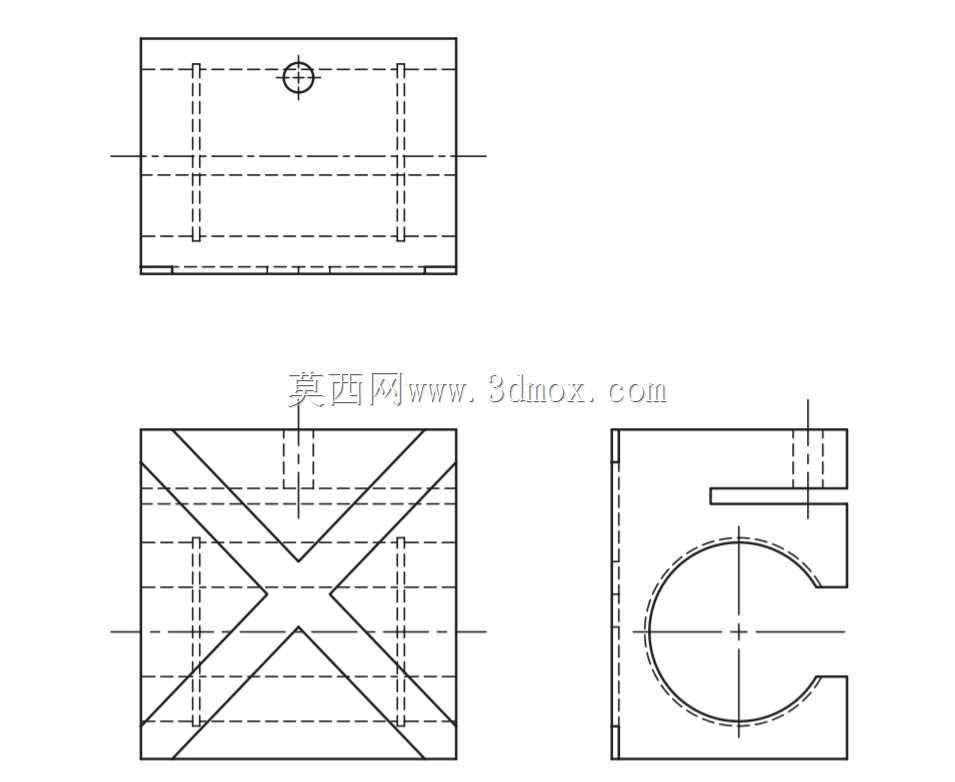

CSWA实操练习用X型槽夹固块结构

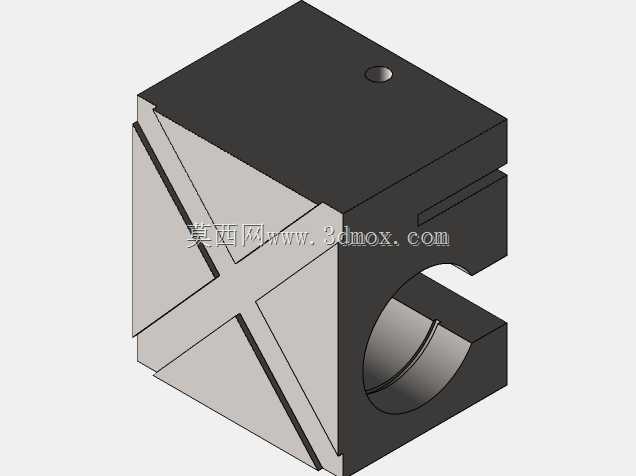

　　这类夹固定位块常见于小型工装夹具的工位定位环节，在手动装配台、小型检测工装、教学实训台架上都能见到它的应用场景，核心作用是为圆柱杆件、轴类待加工件提供侧向夹紧与周向防转的定位支撑，避免装夹过程中工件出现轴向窜动或者周向偏转，保证后续钻孔、打磨、装配工序的位置精度。从结构设计逻辑来看，主体采用方块式基体是为了最大化降低加工难度，六个平面均可作为铣削加工的基准面，无需额外制作工艺搭子就能完成全工序的装夹找正，适合小批量快制的实训加工场景。顶面设置的小直径盲孔是定位销孔，装配时可以配合圆柱销将整个块体固定在工装基板上，限制块体自身的三个移动自由度，安装时只需要在基板对应位置加工同直径的销孔，打入定位销再辅以侧面紧定螺钉就能完成固定，

　　安装边界控制灵活，既可以嵌入基板的沉槽内安装，也可以直接贴合基板平面固定，不需要预留过大的操作空间。侧面开设的半圆开口槽是核心的工件容纳位，槽径匹配常用直径的光轴、导杆类零件，开口侧的上下凸台形成夹紧力的施力点，当外部夹紧螺钉作用在凸台侧面时，槽口会产生微量弹性变形抱紧内部的轴件，这种开口式夹块的设计相比整圆抱箍，拆装工件时不需要将轴件整体从端部穿入，直接从侧向卡入即可，大幅提升频繁换件的操作效率。正面加工的X型交叉槽一方面是为了减轻块体整体重量，在保证基体刚性的前提下减少实体材料的用量，另一方面交叉槽形成的四个三角凸台可以作为辅助定位面，当需要装夹方形截面的小零件时，可以直接将零件抵在凸台平面上，配合快速夹钳就能完成固定，

　　拓展了单个夹块的适用场景。设计时特意将槽边的棱边做了微小的倒角处理，避免工件卡入时被锐边刮伤表面，同时也能减少应力集中，避免块体在反复夹紧受力的过程中从槽根位置出现开裂。整个零件的尺寸公差按照中等精度工装要求设置，定位销孔与半圆槽的位置度公差控制在0.05mm以内，既能满足实训考核的精度要求，也符合实际工装的使用精度标准，不会因为公差过严提升不必要的加工成本，也不会因为公差过松导致定位失效。这类结构也是CSWA实操考核中非常典型的基础建模题型，重点考察建模者对基准面选择、特征顺序排布、对称结构镜像、倒角与孔特征参数设置的掌握程度，建模过程中如果能先梳理清楚各特征的加工逻辑，按照从基体到局部特征、从主定位结构到辅助结构的顺序建模，就能避免特征父子关系混乱导致的参数修改报错问题，实际生产中这类零件多采用45号钢加工后做发黑处理，提升表面防锈能力，也可以根据使用场景选用铝合金材料加工，降低整体重量适配轻型工装的使用需求。
