重型载货卡车底盘总成三维结构设计

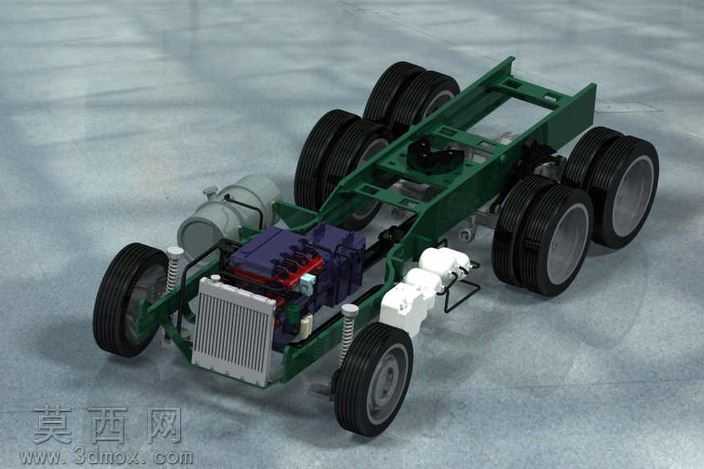

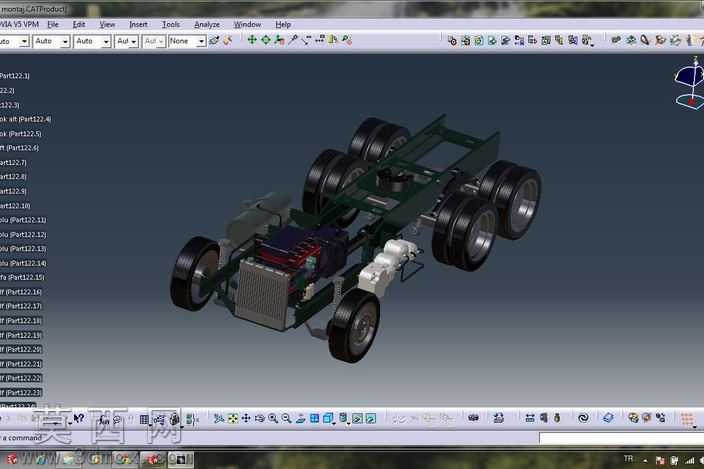

本作品为重型载货卡车的底盘总成三维建模成果，完整还原了重卡底盘的核心机械结构与部件布局，采用自底向上的建模思路完成全装配体搭建。建模过程中首先对底盘的承载主体——梯形纵梁车架进行参数化建模，依据重卡重载工况的受力特点，精准还原了车架纵梁、横梁的截面形态与连接点位，保证车架结构的力学合理性。随后依次完成行走系统部件的建模与装配：前桥采用单轮转向结构，还原了钢板弹簧悬架、减震阻尼筒、转向节与前轮轮毂的配合关系，清晰呈现前桥的转向与承载功能逻辑；后桥采用三轴重载布局，每侧配置双胎结构，完整搭建了后桥驱动桥壳、轮毂轴承、多组轮胎的装配层级，还原了重载卡车多轴承载的结构特征。动力传动部分，精准复刻了前置柴油发动机的外部结构形态，包含进气格栅后方的散热水箱、发动机本体的分色结构、侧置的储气罐与燃油存储部件，同时还原了发动机与变速箱、传动轴向各驱动桥传递动力的布局逻辑。底盘附属部件方面，对制动系统的气路储气组件、悬挂系统的弹性元件、车架上的安装预留点位都做了精细化还原，各部件间的装配约束完全符合实车的机械配合关系，不存在干涉错位问题。渲染阶段针对不同部件赋予了对应材质：车架采用哑光深绿金属漆还原原厂重卡车架的涂装质感，发动机本体做分色处理区分缸体、附件与管路，轮胎采用高粗糙度的橡胶材质还原胎面纹理与橡胶质感，金属管路、储气罐采用亮面金属材质体现金属部件的光泽特性，散热水箱采用细密网格纹理还原散热芯体的结构特征。整体模型结构完整，层级清晰，各系统部件的位置关系完全匹配真实重卡底盘的布局，可用于商用车底盘结构教学、整车装配仿真验证、底盘改装方案设计等场景，清晰展现了重型卡车底盘从承载车架到动力、行走、附属系统的完整机械构成。
