多工位性能校正分析设备结构设计

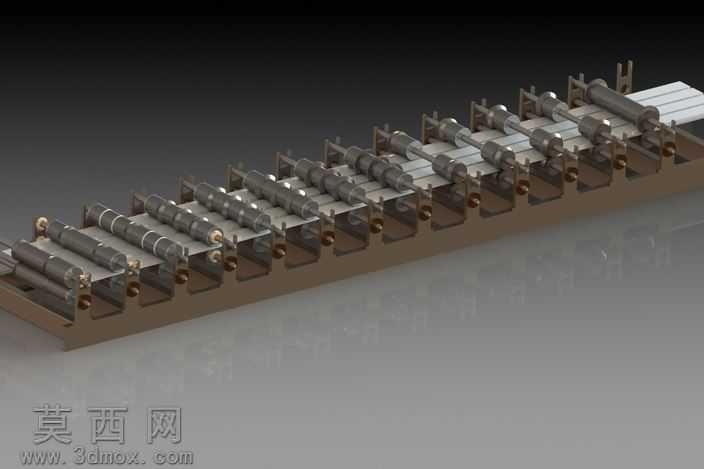

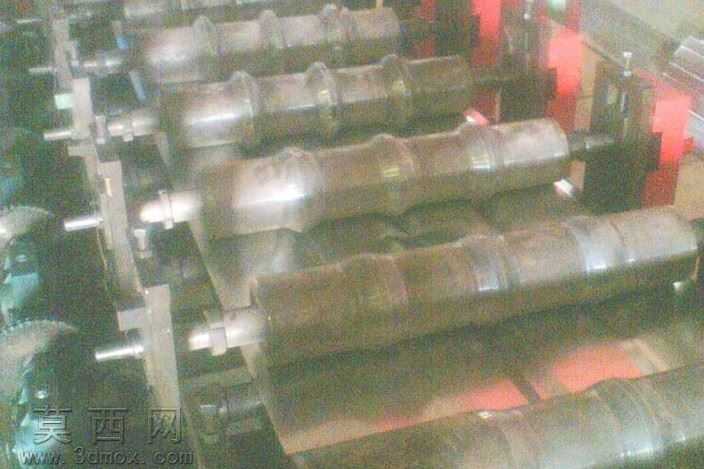

本作品为多工位性能校正分析类工业设备的三维设计成果，建模阶段依托参数化三维设计逻辑完成全结构搭建，从整体机架的基准定位开始，逐一对每一个工位的承载模块、执行辊组、定位组件、传动衔接结构进行独立建模后完成装配约束，确保所有部件的装配公差符合机械设计规范，相邻工位的衔接间隙、辊组平行度、安装基准面的共面要求都在建模过程中通过几何约束完成校验，避免出现结构干涉问题。渲染阶段采用工业级写实渲染方案，针对不同部件的材质特性匹配对应材质参数：机架主体采用哑光铸铁材质，还原金属表面细微的磨砂质感与氧化色泽；辊轴类部件采用抛光钢材材质，还原金属加工后的高光反射特性；定位紧固件采用镀锌金属材质，区分出不同加工工艺带来的表面质感差异；传动衔接部位的非金属缓冲部件采用哑光工程塑料材质，通过粗糙度、反射率参数的调整区分不同材质的视觉差异，让整体渲染效果贴近真实工业设备的实物观感。结构设计上采用直线式多工位排布方案，沿设备长度方向依次布置多组结构一致的校正工位，每个工位独立配置承载辊组、定位压合组件、检测基准座，工位之间通过衔接导板完成工件的流转过渡，末端设置出料输送段，可适配连续化的工件校正检测作业需求。设计思路围绕高精度校正的核心需求展开，针对校正作业中基准定位难、多工位一致性难保障的痛点，将每个工位的定位基准与整体机架的加工基准做统一约束，确保所有工位的基准面共线、辊组轴线平行，降低多工位作业的累计误差；同时将执行组件设计为可微调结构，可根据待校正工件的参数差异调整压合行程与定位位置，提升设备的适配范围，整体结构兼顾刚性与可调性，能够满足高精度性能校正作业的使用需求，建模过程中对所有活动部件的运动行程做了模拟校验，确保部件运动过程中无碰撞、无卡滞，符合实际加工装配的工艺要求。
