桌面式生物指纹识别读取终端结构

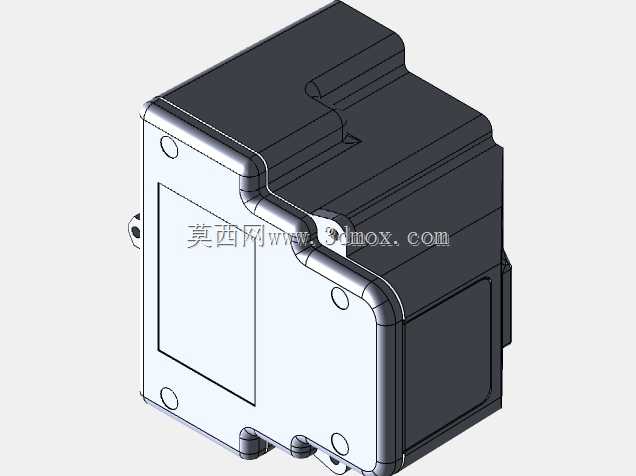

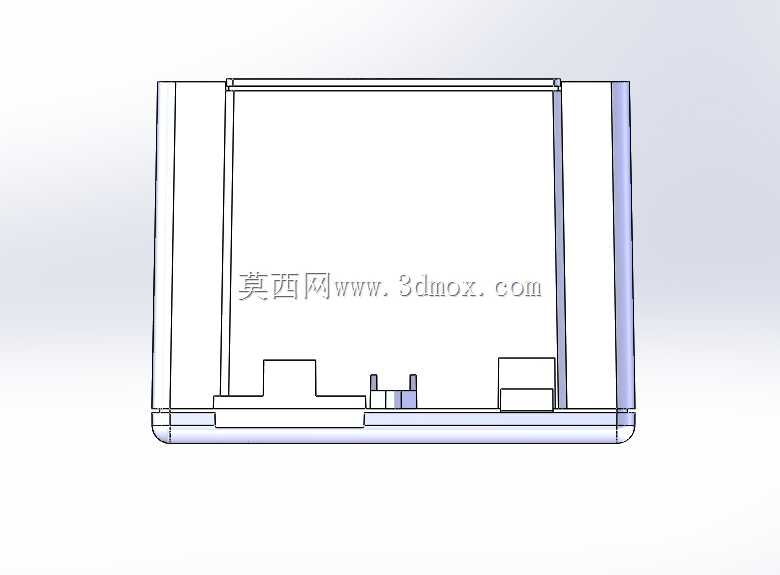

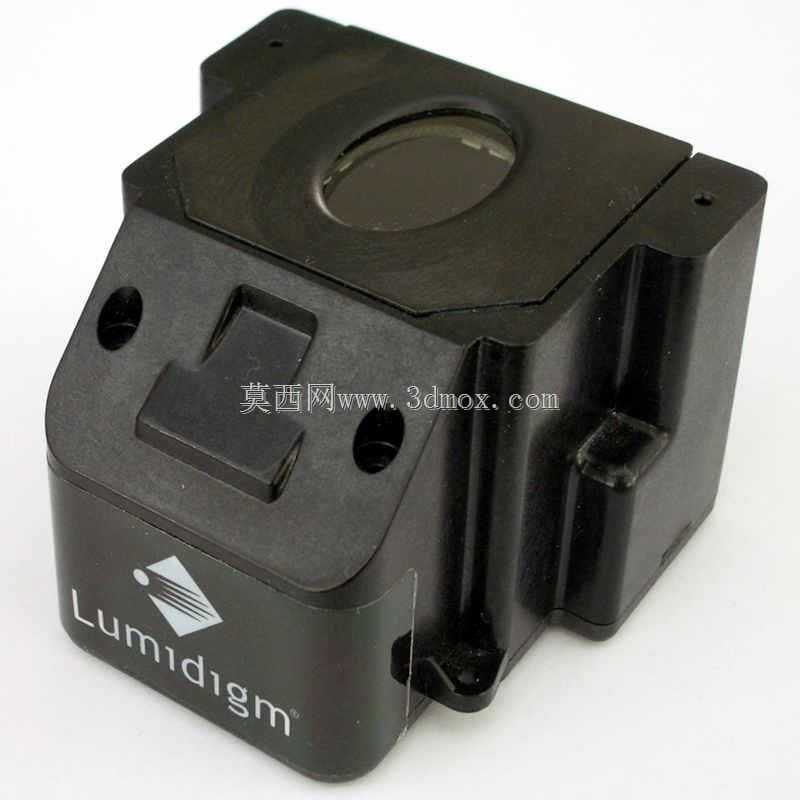

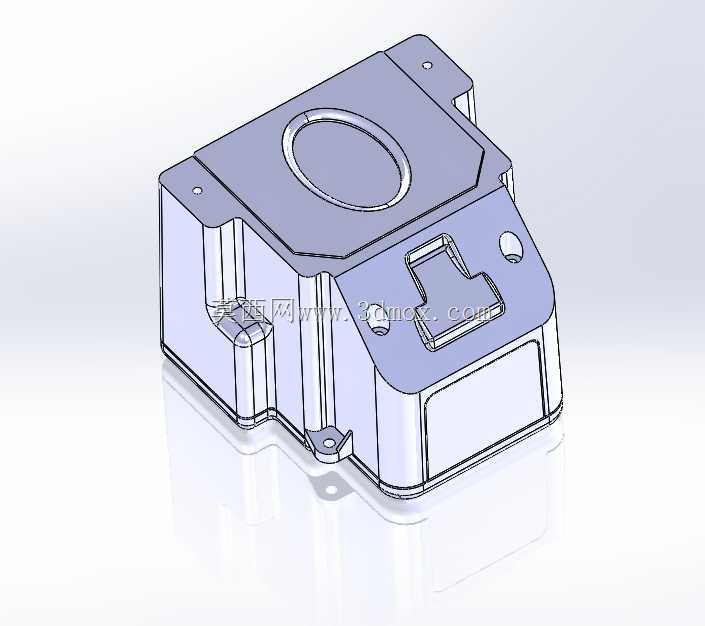

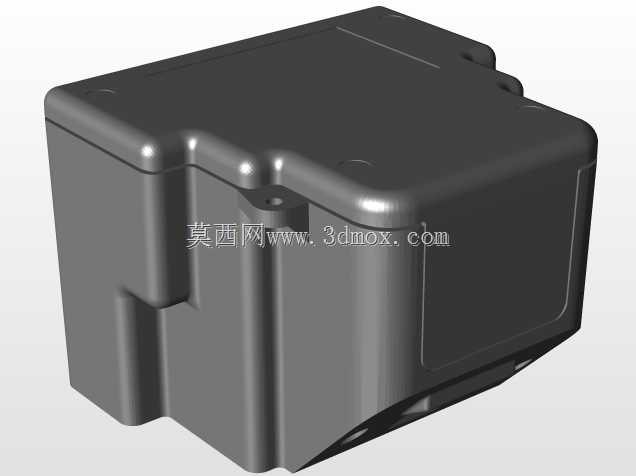

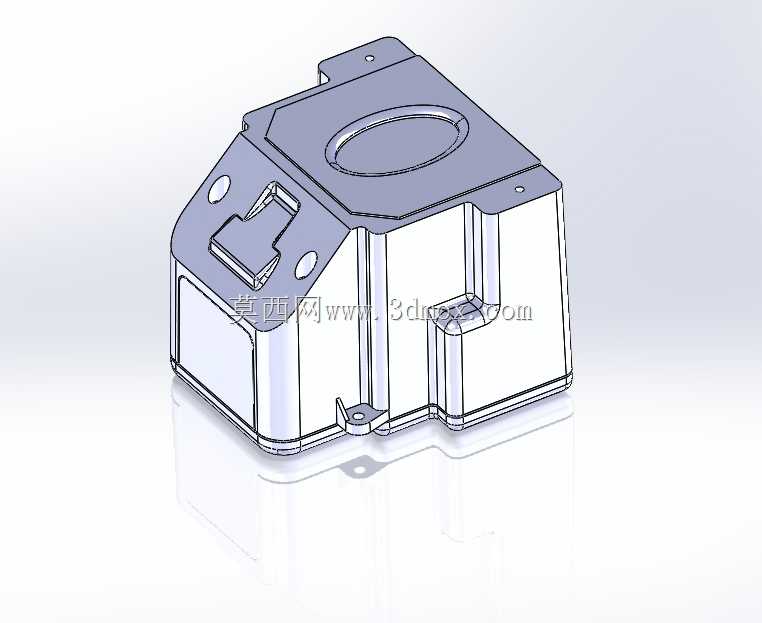

这款指纹读取终端的结构设计，首先要适配桌面办公、门禁核验、政务窗口、考勤打卡这类高频使用场景，日常使用中设备会被频繁触碰、挪动，甚至偶尔被办公物品剐蹭，所以外壳的结构强度、边角防护是设计时优先考虑的点。从结构布局来看，设备上盖预留了圆形的指纹采集窗口安装位，窗口周边做了下沉式的台阶结构，既能给采集模组提供定位基准，也能避免日常放置时硬物直接刮蹭采集镜面，窗口旁的卡扣式结构是指纹模组的快装锁止位，不需要额外打螺丝就能把采集模组固定在上盖内侧，后期维护更换模组时只需要撬开卡扣就能完成拆装，大幅降低售后维护的拆解难度。上盖分布的两个圆形沉孔是状态指示灯的导光孔位，沉孔深度刚好和导光柱的安装凸台匹配，装配时导光柱涂少量固定胶就能卡紧，不会出现漏光、导光柱脱落的问题，指示灯位置刚好在用户按压指纹的视线余光范围内，不需要刻意低头就能看到识别成功、失败的状态反馈。设备侧面的内凹结构是走线槽预留位，USB通讯线可以从这个位置引出，不管是桌面平放还是壁挂安装，线材都不会被壳体压住，也能避免线材弯折角度过大导致的线芯断裂问题，壳体底部伸出的带孔安装耳，是给壁挂安装场景预留的固定位，安装耳的孔位间距符合常规86型底盒的安装尺寸，不需要额外做转接支架就能直接固定在墙面的标准底盒上，平放使用时这两个安装耳也能作为防滑脚垫的固定位，贴上橡胶脚垫后能增加设备和桌面的摩擦力，按压指纹时不会出现设备滑动的情况。壳体的分模线选在侧面转角位置，注塑生产时不会在外观面留下明显的合模痕，上下壳的连接采用卡扣加底部两颗隐藏螺丝的固定方式，卡扣沿壳体周向均匀分布，保证上下壳配合的缝隙均匀，不会出现某一侧缝隙过大的问题，底部的螺丝隐藏在防滑脚垫下方，外观面看不到螺丝孔，整体外观更整洁。内部的腔体结构做了分区设计，指纹采集模组的安装区和主控电路板的安装区之间有加强筋隔开，既可以增加壳体的整体刚性，避免按压指纹时壳体出现形变挤压电路板，也能给电路板上的元器件提供足够的避让空间，不会出现元器件顶到壳体内壁导致装配不到位的问题。考虑到这类设备经常会在公共场景使用，壳体表面做了细磨砂的纹理设计，不容易留下指纹和划痕，长期使用也不会因为表面磨损显得陈旧，边角位置全部做了R2以上的圆角过渡，没有尖锐的棱角，即使人员磕碰也不会造成划伤。设备的整体高度控制在60mm以内，平放时不会遮挡显示器的下方视线，壁挂安装时突出墙面的尺寸也不会过大，不会影响通道的通行宽度，重量控制在200g左右，挪动时不需要费太大力气，壁挂时也不会对安装底盒造成过大的负载。在结构细节上，指纹采集窗口的倾斜角度做了15度的仰角设计，用户站立按压指纹时手腕不需要过度弯曲，符合人体工程学的操作角度，长时间使用也不会产生手腕酸痛的问题，窗口旁的凸起挡边，可以引导用户把手指放在正确的采集区域，避免手指放偏导致识别失败的情况。壳体内部的螺柱高度做了统一设计，主控板安装后和壳体内壁保持2mm的间隙，给电路板上的电容、接口元件预留足够的空间，同时螺柱根部做了加强筋，避免拧固定螺丝时螺柱断裂。设备的USB接口位置做了限位结构，插接线材时接口不会因为受力出现松动，接口周围的壳体做了加厚处理，频繁插拔线材也不会出现壳体开裂的问题。
