柯尼卡美能达Range7三维扫描设备结构模型

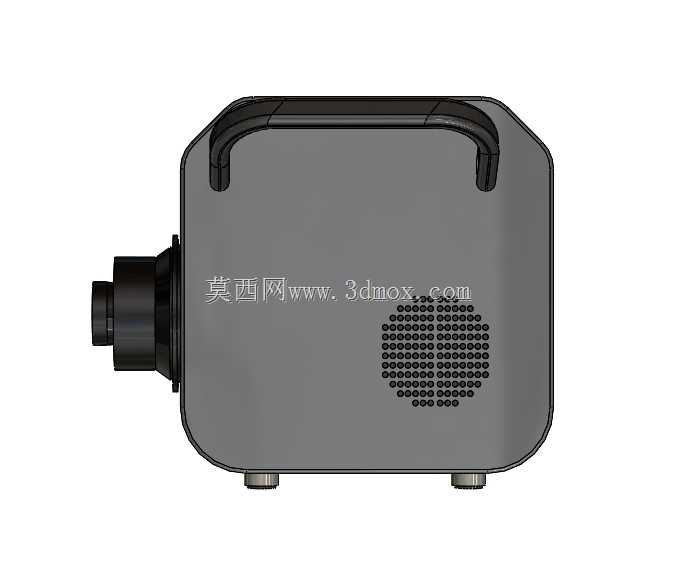

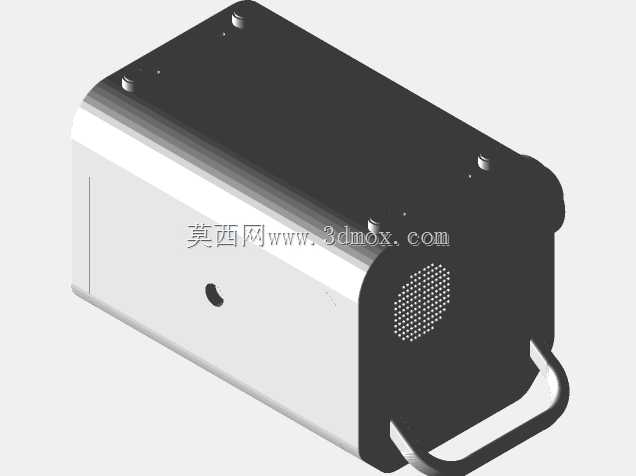

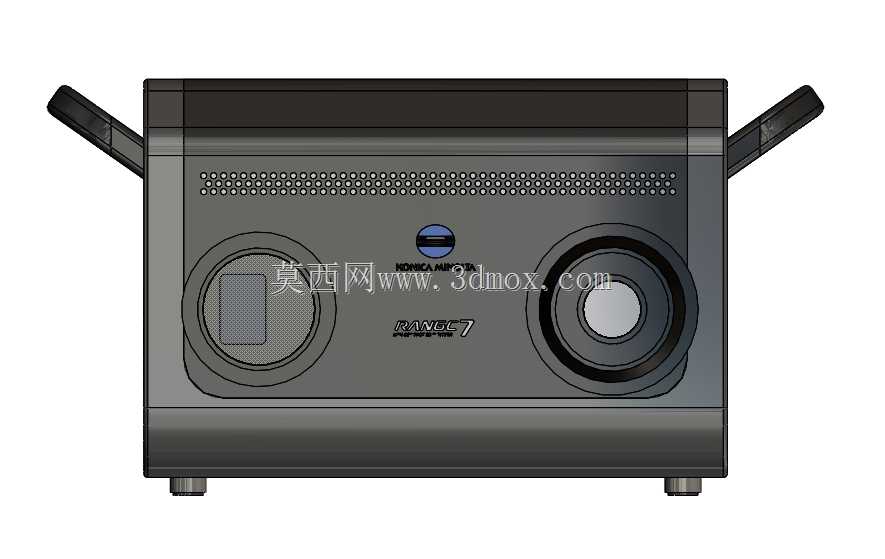

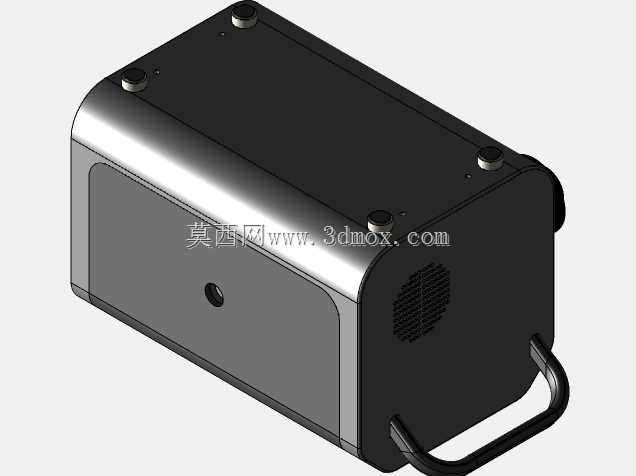

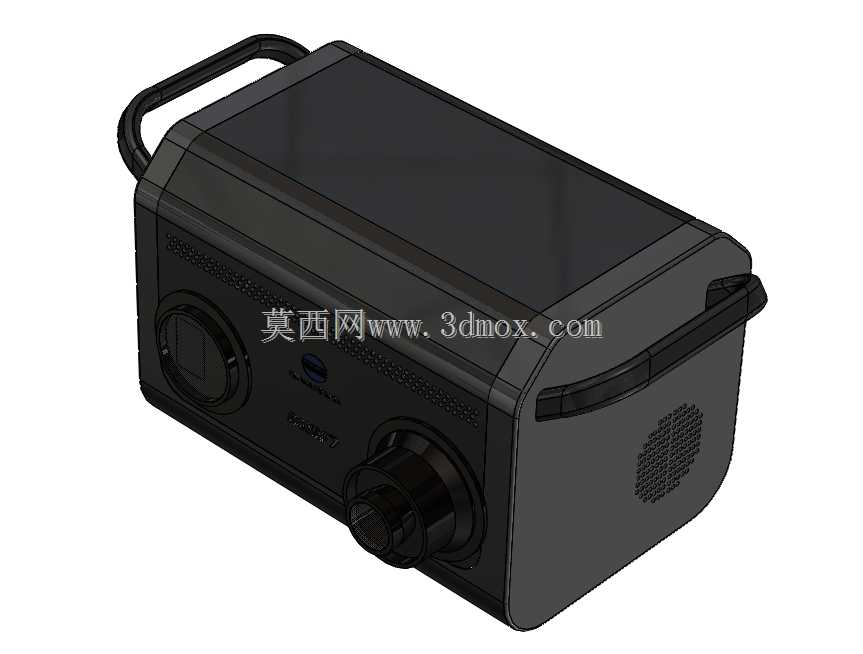

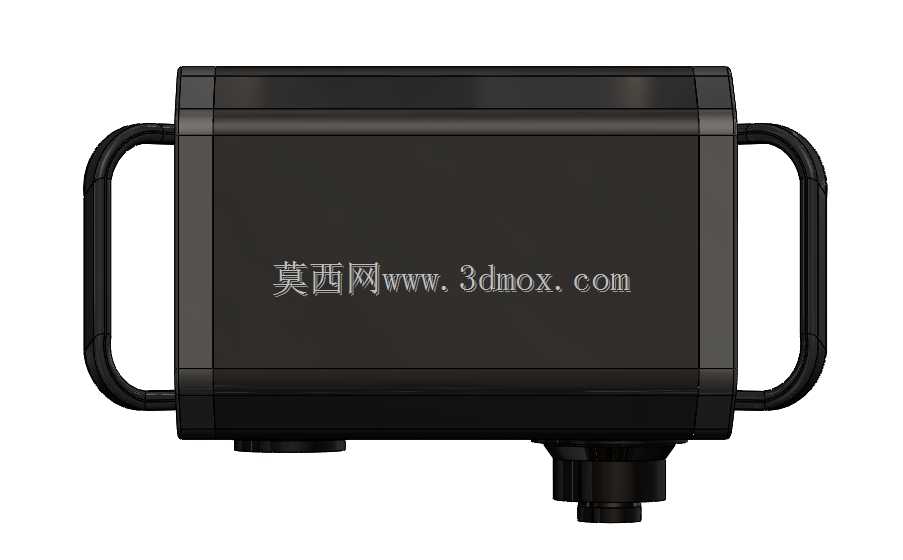

在工业逆向建模、产品尺寸检测、文物数字化存档、复杂曲面抄数等场景中，非接触式三维扫描设备是获取物体表面三维点云数据的核心工具，柯尼卡美能达Range7作为高精度三维扫描设备，其结构设计围绕光学测量的稳定性、操作便捷性、环境适应性展开。从设备外形来看，整体采用方正的箱式主体结构，两侧设置可调整角度的支撑把手，既满足设备搬运时的握持需求，也可在临时架设时作为辅助支撑结构调整设备俯仰角度，底部设置的可调支脚，能够在不平整的工作台面完成设备调平，保证光学镜头的光轴与被测物基准面保持平行，避免扫描数据出现系统性倾斜误差。设备正面布局双光学镜头模组，一侧为结构光投射单元，负责向被测物表面投射编码光栅图案，另一侧为高分辨率工业相机采集单元，负责捕捉经物体表面调制后的光栅图像，两个镜头的光轴夹角经过严格标定，配合设备内置的标定参数算法，可在单次扫描幅面内完成毫米级精度的点云数据采集。正面的点阵散热孔区域对应设备内部的图像处理板卡与光源驱动模块，长时间连续扫描作业时，内部元器件产生的热量可通过该区域自然对流散出，避免因温度漂移导致镜头焦距、光轴位置出现微小偏移，保障长时间扫描的数据一致性。设备正面的品牌标识区域下方为设备状态指示灯区域，可直观反馈设备通电状态、扫描就绪状态、故障告警状态，操作人员无需连接软件即可快速判断设备运行状态。从安装边界来看，该设备可适配标准工业三脚架安装接口，底部支脚收起后可直接固定在三脚架云台上，满足大尺寸工件扫描时的高位架设需求，也可直接放置在检测工作台面，配合专用转台完成小型精密零件的全周扫描。在实际工业应用中，这类设备可覆盖模具型腔检测、注塑件形变分析、钣金件尺寸偏差比对、文创产品逆向复刻等多种场景，设备的结构设计充分考虑了车间现场的使用需求，外壳采用硬质工程塑料材质，具备一定的抗磕碰能力，两侧的突出把手可在设备意外倾倒时率先接触接触面，避免正面的光学镜头直接受冲击损坏。建模过程中，对镜头模组的装配间隙、散热孔的排布规律、支脚的调节行程、把手的转动角度范围都做了精准还原，结构设计上，设备内部的电路板安装位、光源固定座、镜头调节机构的预留空间都符合实际产品的装配逻辑，外壳的分型线位置、拼接卡扣的结构都按照实际量产产品的工艺要求做了还原，可用于扫描设备操作培训的演示模型、检测工位布局的仿真模拟、设备二次改造的结构参考。在汽车零部件检测场景中，该设备可放置在生产线末端的检测工位，对白车身覆盖件、内饰塑料件进行快速全尺寸扫描，对比数模得到偏差色谱图，替代传统的三坐标接触式测量，大幅提升检测效率；在文物数字化场景中，设备可调整至低亮度扫描模式，避免强光对文物表面造成损伤，完成文物表面细节的高精度采集，为文物修复、数字存档提供数据基础。设备的整体尺寸适配常规工业检测工作台的摆放空间，不会占用过多操作区域，背部预留的电源接口、数据传输接口位置做了下沉式设计，可避免线缆弯折过度导致接触不良，接口旁的线缆固定卡扣结构，可将外接线缆固定在设备外壳上，防止作业过程中线缆被拉扯导致接口损坏。
