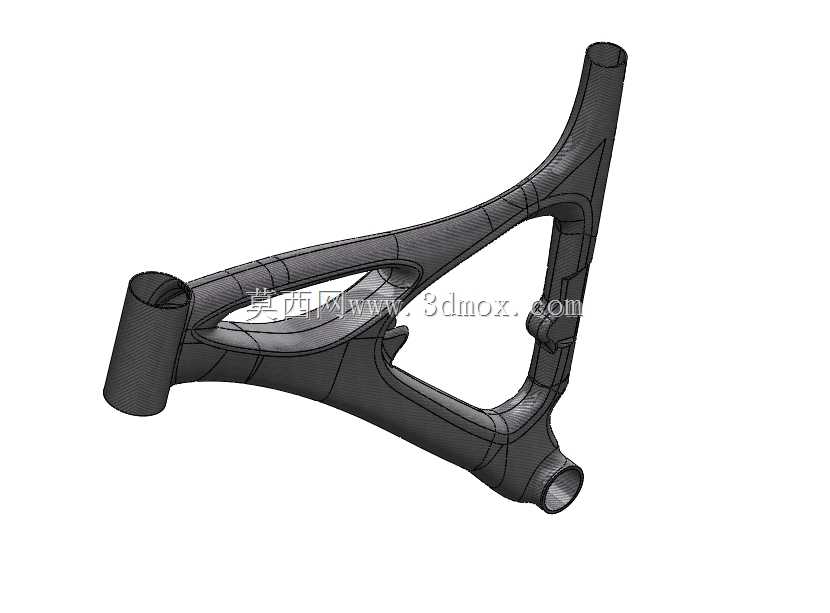

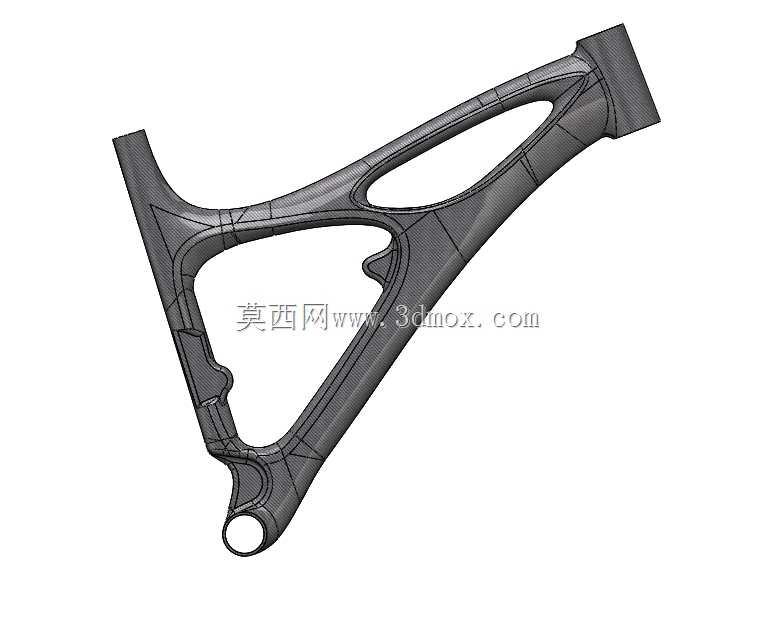

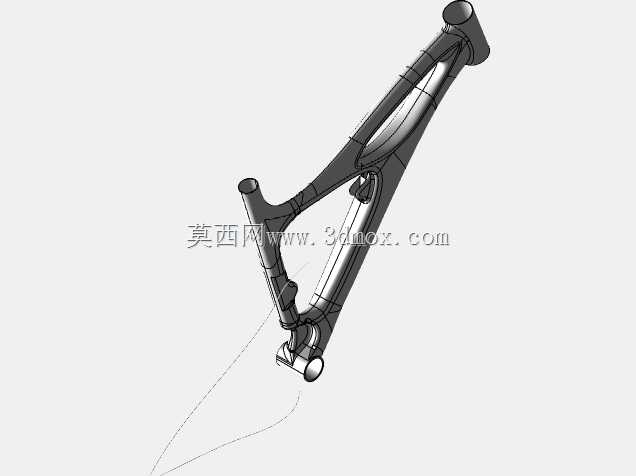

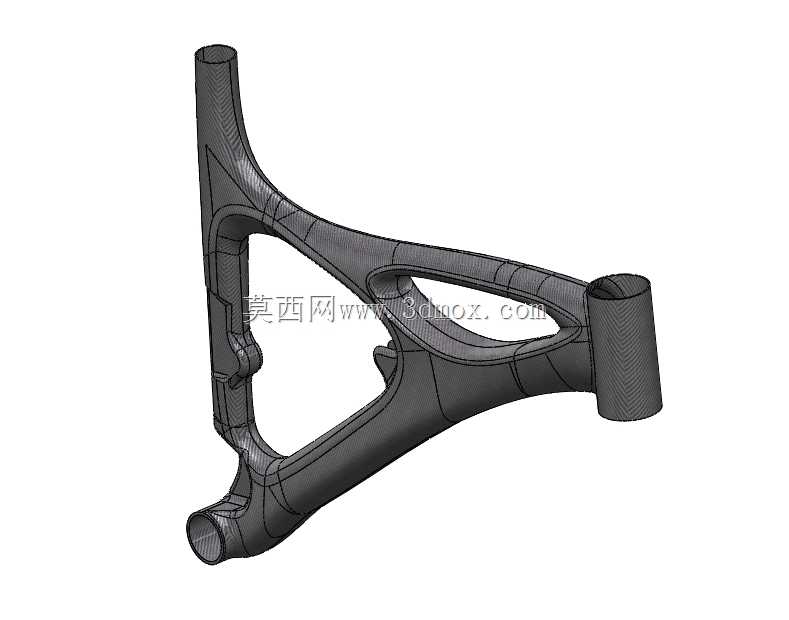

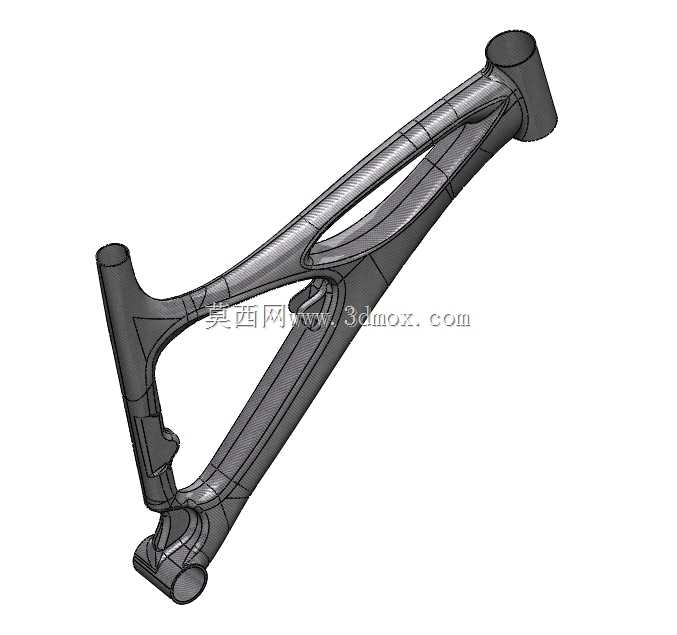

全悬挂山地自行车前三角车架结构

在山地越野骑行场景中，前三角作为自行车车架的核心承载结构，直接决定了整车的刚性表现、重量控制以及骑行过程中的力传递效率，是山地车设计环节中需要反复校核的核心部件。全悬挂结构的山地车前三角，需要同时兼顾踩踏力传导、冲击载荷缓冲、各部件安装定位多重需求，和硬架车型的前三角相比，其结构设计需要额外考虑后避震器的安装支点布局，避免踩踏过程中出现不必要的避震作动损耗动力。从实际使用场景来看，这类前三角主要适配林道穿越、全山地骑行等复杂路况，骑行过程中需要承受前轮传递的路面冲击、踩踏时的横向扭力、飞跃落地时的纵向冲击载荷，因此结构的应力分布设计直接关系到骑行安全与使用寿命。设计过程中首先要确定的是头管、中轴、座管三个核心连接点的相对位置，这三个点位构成了前三角的基本几何框架，头管角度会直接影响整车的转向操控特性，偏小的头管角度在高速下坡时稳定性更强，但会牺牲一定的低速爬坡灵活性，需要根据车型定位做平衡取舍；中轴位置的高度设定要兼顾通过性与重心控制，过高会导致整车重心上移影响过弯稳定性，过低则容易在颠簸路面出现脚踏磕碰地面的问题；座管的角度则需要匹配骑行时的踩踏发力姿态，保证腿部发力时的力线顺畅，减少长途骑行的疲劳感。在结构布局上，全悬挂前三角需要为后避震器预留安装位，通常会在下管与座管的衔接区域设计避震器连接支点，支点的位置精度直接影响避震器的作动行程与杠杆比，设计时需要反复模拟后轮跳动过程中避震器的压缩曲线，保证小震动灵敏度与大冲击支撑性的平衡。管材的形态设计采用了变截面异形管结构，在头管、中轴等应力集中区域加大管材截面尺寸提升局部刚性，在受力相对较小的区域做抽管减重处理，同时通过管型的流线型设计优化应力传递路径，避免出现直角衔接导致的应力集中问题，碳纤维材质的铺层设计可以根据不同区域的受力方向调整纤维排布角度，在高应力区域采用多轴向铺层提升抗扭与抗冲击性能，在低载荷区域采用单向铺层控制整体重量。安装边界方面，头管位置需要匹配标准的碗组规格，保证前叉舵管的安装同轴度，上下碗组的安装座尺寸公差需要控制在极小范围内，避免出现转向卡顿或者旷量问题；中轴位置需要适配压入式或者螺纹式中轴规格，安装座的端面平行度直接影响牙盘的转动顺畅度，设计时需要预留足够的安装空间避免曲柄与车架出现干涉；座管位置需要匹配标准口径的座管，内壁的圆柱度公差要保证座管锁紧后不会出现打滑或者异响问题；此外还要预留变速线管、刹车油管的走线孔位，孔位的位置要避免线管出现过大的弯折角度，保证变速与刹车操作的顺畅度，同时还要考虑碟刹安装座、前拨安装座、水壶架安装孔等附属结构的位置精度，避免后续装配出现错位问题。从实际受力角度分析，骑行过程中站立踩踏时，前三角需要承受左右交替的横向扭力，这就要求下管与头管、中轴的衔接区域有足够的抗扭刚性，避免踩踏时车架出现过度形变泄力；在通过颠簸路面时，前轮受到的冲击会通过前叉传递到头管位置，再通过上管、下管分散到整个车架结构，因此管型的过渡设计要保证冲击力能够顺畅传导，避免局部应力过大导致的结构失效；飞跃落地时，整车的冲击载荷会同时通过前轮和后轮传递到车架，前三角与后三角连接的转点位置需要承受极大的载荷，因此转点区域的结构要做加强处理，保证连接轴承的安装精度与结构强度。这类碳纤维材质的前三角在生产过程中，需要通过模具成型保证各安装位的尺寸精度，成型后还要通过严格的疲劳测试与冲击测试，验证结构在长期交变载荷下的可靠性，设计阶段的三维建模需要提前做有限元分析，模拟不同工况下的应力分布，对高应力区域做结构优化，在保证强度冗余的前提下尽可能控制重量，实现刚性、重量、舒适性三者的平衡。
