斯巴鲁BRZ点火线圈结构三维设计

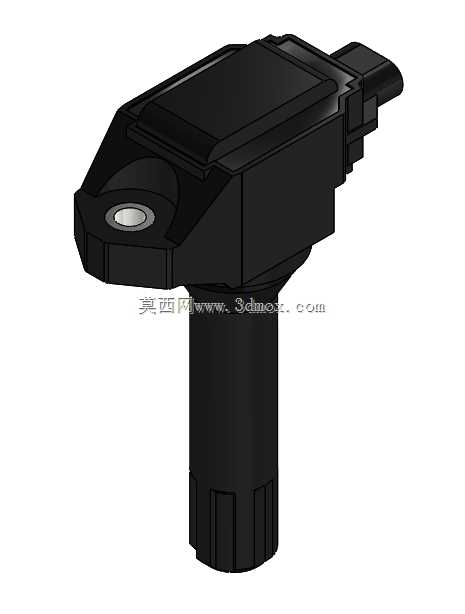

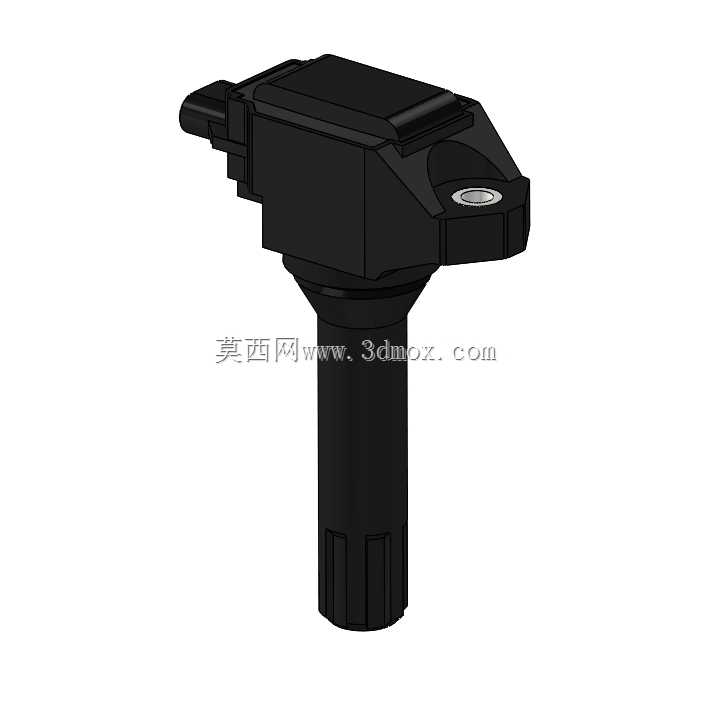

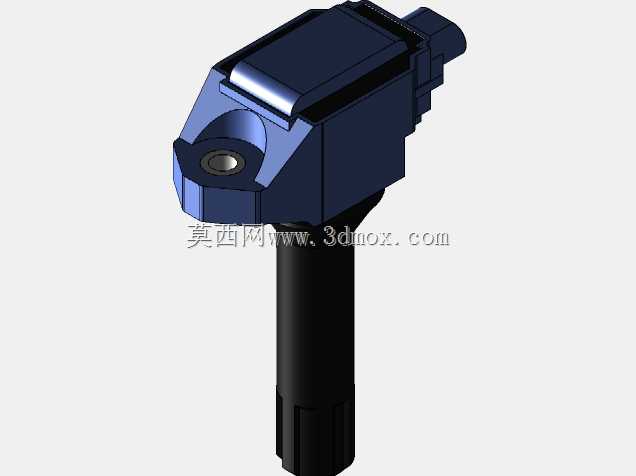

在乘用车辆的点火系统开发环节，点火线圈作为将低压电能转化为高压脉冲的核心执行部件，其结构合理性直接决定发动机的点火稳定性、燃烧效率与排放表现，尤其在斯巴鲁BRZ这类水平对置发动机的动力布局中，点火线圈的安装空间、插接可靠性、绝缘防护等级都有更严苛的适配要求。这款针对BRZ车型开发的点火线圈结构，在设计阶段首先围绕水平对置发动机的缸盖安装边界做了适配，整体采用笔式直插结构，主体高压输出段为圆柱形态，可直接插入缸盖的火花塞安装孔内，取消了传统分缸线的结构，大幅降低高压传输过程中的能量损耗，同时减少了外接线路带来的电磁干扰风险。从结构分区来看，线圈主体分为高压输出段、中部绕组封装段、低压插接段三个核心部分，中部的矩形封装壳体内部容纳初级绕组、次级绕组与铁芯组件，壳体采用耐高温的增强工程塑料注塑成型，表面做了加强筋结构处理，既可以抵御发动机舱内长期的高温、振动工况，也能避免绕组受油污、水汽侵蚀出现绝缘失效问题。低压插接端采用侧向伸出的快插结构，插接方向与高压输出轴线呈垂直布局，适配BRZ缸盖上方的线束走向，避免线束与周边的气门室盖、进气歧管部件产生运动干涉，插接端内部设置了防脱卡扣结构，在车辆长期颠簸工况下不会出现接插件松脱导致的点火缺缸问题。在安装边界的设计上，高压输出段的外径与火花塞安装孔的配合间隙控制在合理范围，配合端部的橡胶密封套，可实现安装孔位的静密封，防止缸盖内的机油蒸汽渗入线圈内部造成绝缘击穿；中部壳体的定位凸台与缸盖安装面完全贴合，配合固定螺栓的安装点位，可保证线圈安装后与火花塞顶端的接触压力处于合理区间，既不会因为压力过大压损火花塞陶瓷绝缘层，也不会因为接触间隙过大出现高压跳火问题。从实际应用场景来看，这类笔式点火线圈除了适配原厂车型的装机需求，也可用于售后维修替换、动力改装场景的结构匹配参考，建模过程中完整还原了线圈的外部安装特征、接插件针脚位置、密封件安装槽位，可直接用于发动机舱的装配干涉检查、维修工装设计、点火系统性能仿真的几何参考。设计过程中充分考虑了发动机舱的复杂工况，壳体的棱角位置均做了圆角过渡处理，避免应力集中导致的壳体开裂，同时整体重量控制在合理区间，不会给缸盖带来额外的振动负载；高压输出端的金属接触头采用弹性结构设计，可补偿发动机工作过程中缸盖与线圈之间的微小热胀冷缩位移，保证长期接触的可靠性。不同于通用型点火线圈的泛用结构，这款线圈的整体轮廓完全匹配BRZ水平对置发动机的缸盖布局，低压插接端的角度、壳体的避让缺口都是针对周边部件的空间位置做的专属设计，在建模时完整保留了这些细节特征，可用于整车装配环节的数字孪生校验，也可作为汽车电气部件设计的参考案例，帮助结构工程师理解笔式点火线圈的布局逻辑、安装配合要求与工况适配要点。
