四发推进式系留低空无人机结构设计

这款四发推进式系留无人机的结构设计，核心围绕长时间低空驻留作业场景的实际需求展开，区别于常规消费级航拍无人机的便携化设计逻辑，整体构型优先保障作业稳定性与长时间运行的可靠性。从实际应用场景来看，这类系留无人机主要承担固定区域的低空持续作业任务，包括应急通信中继、重点区域低空监控、小型场地的环境数据采集、临时活动的低空安防巡查等场景，依靠地面线缆持续供电，不存在常规锂电池无人机的续航短板，能够在指定空域保持数小时甚至更长时间的稳定悬停，这也是其采用系留构型的核心出发点。

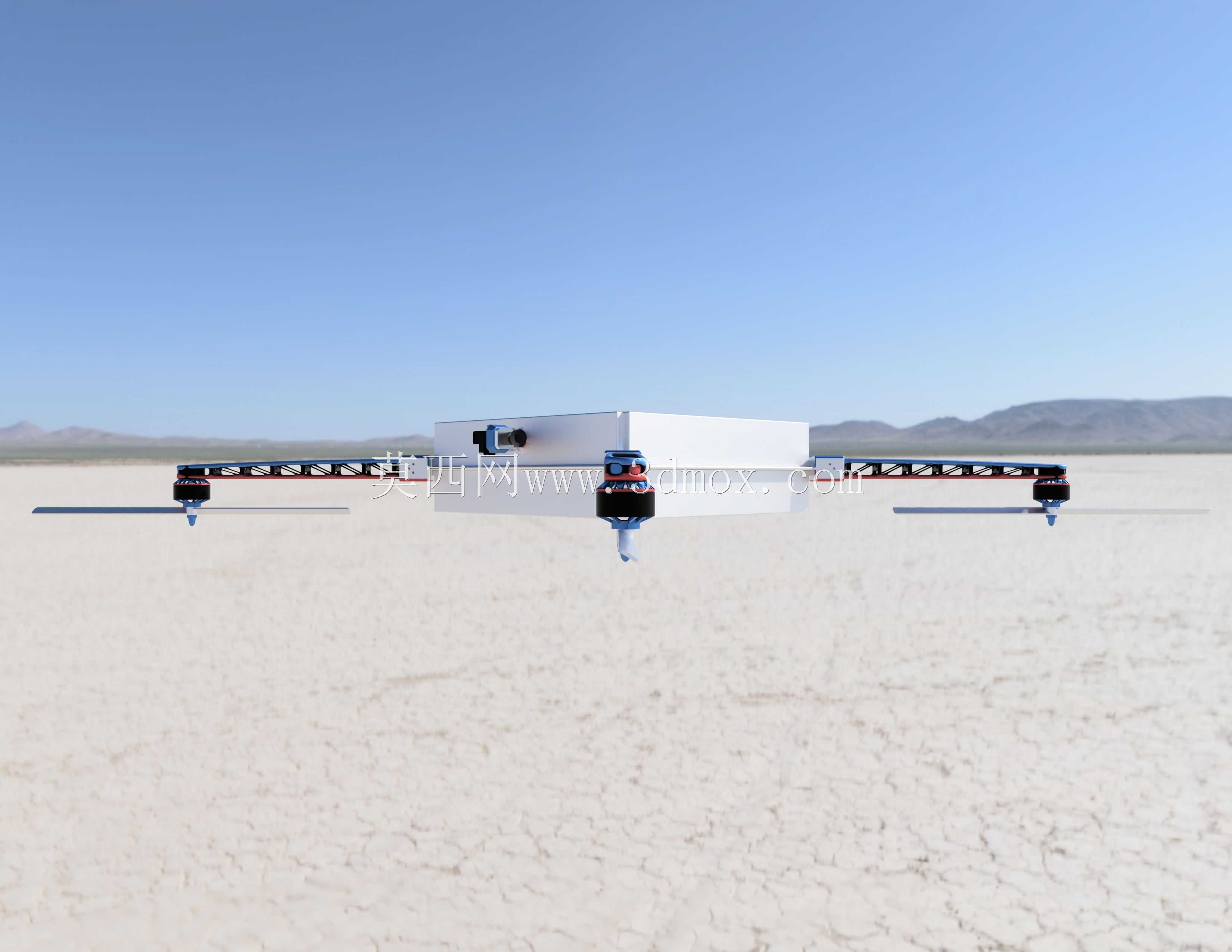

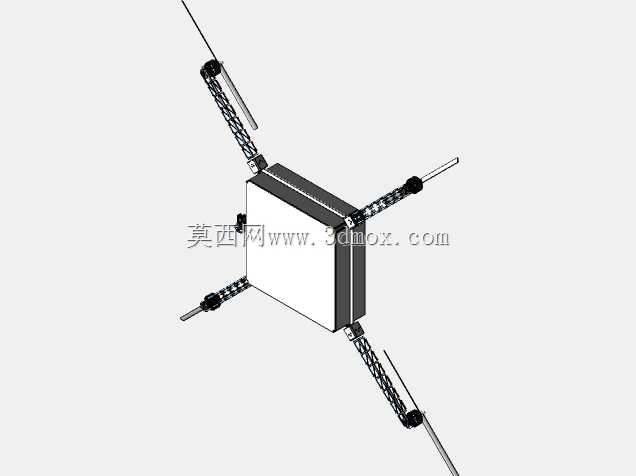

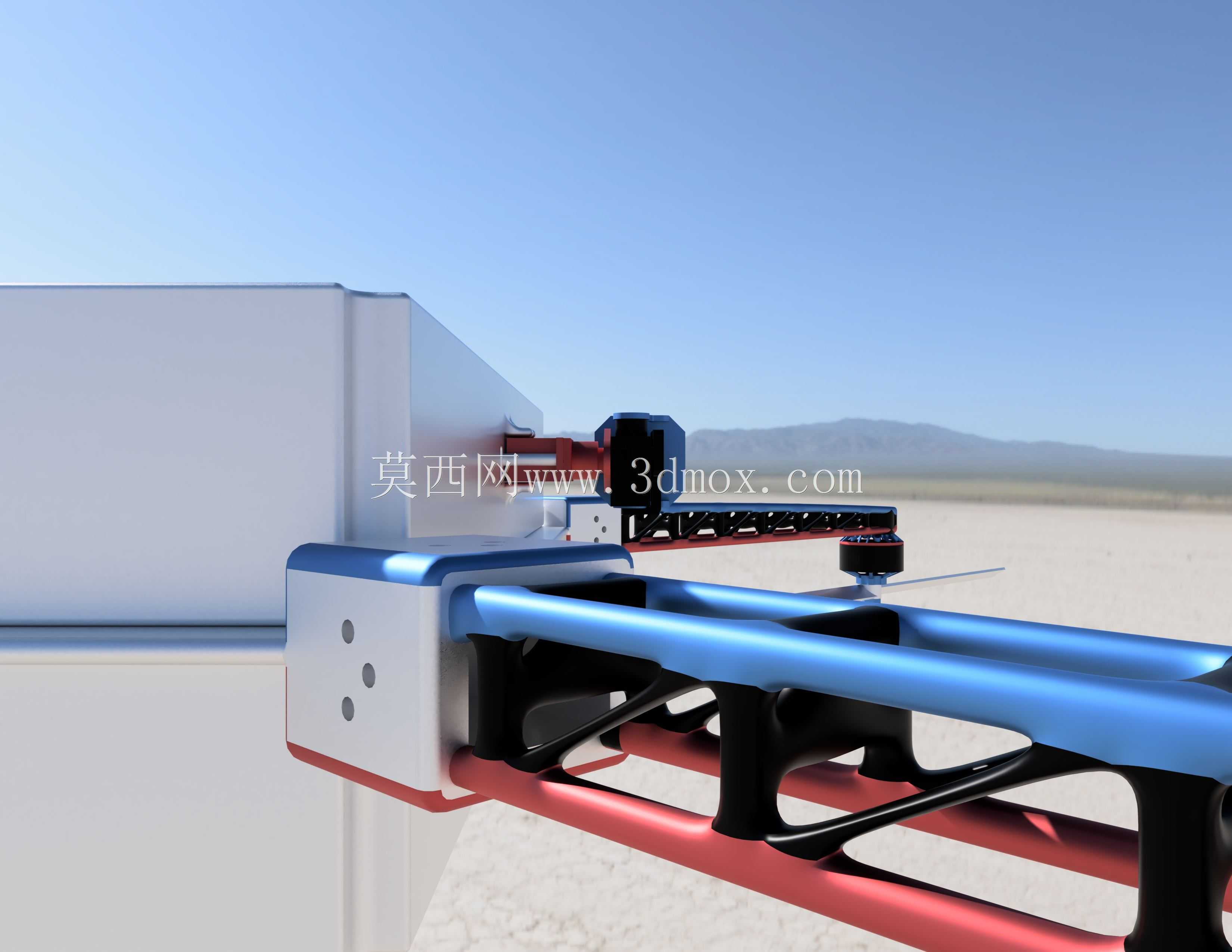

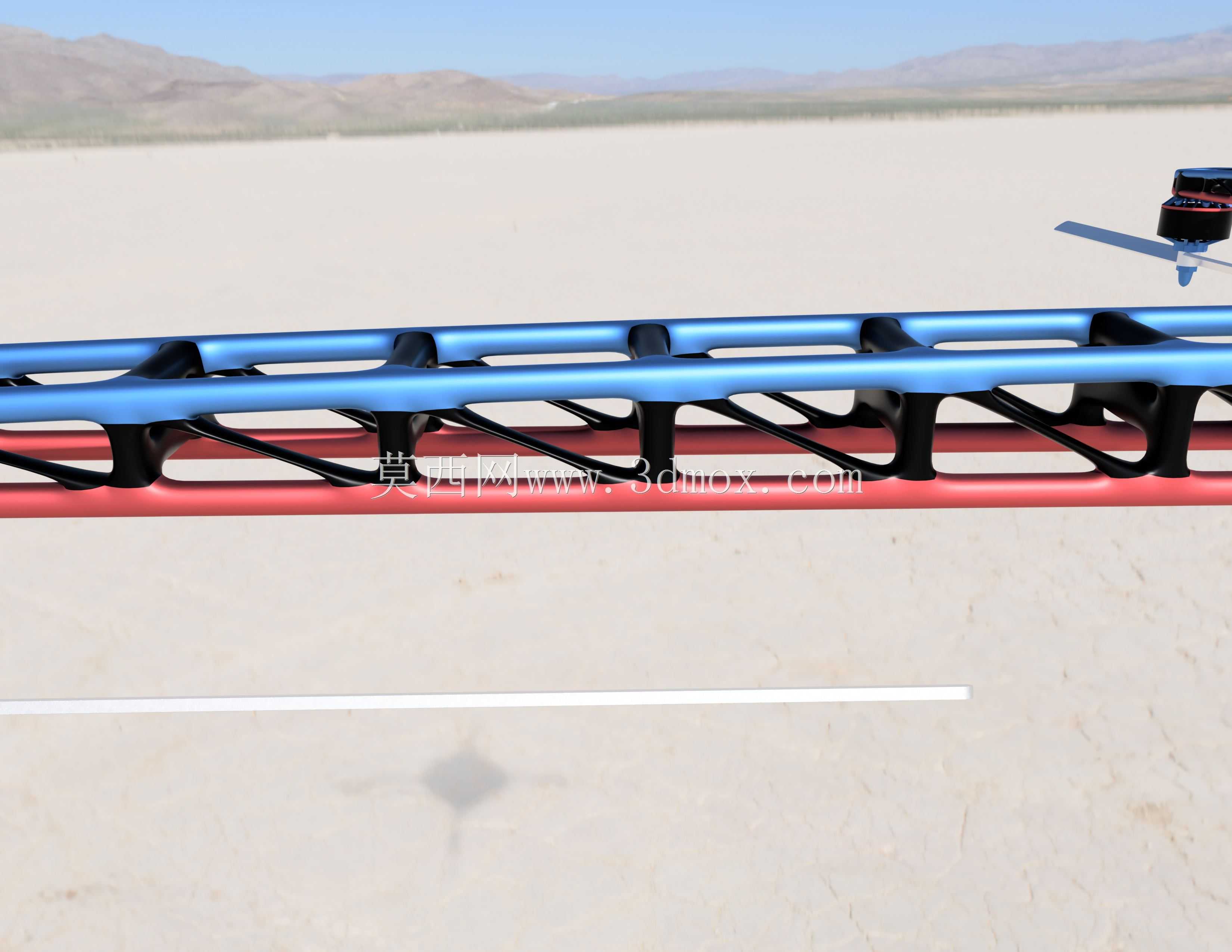

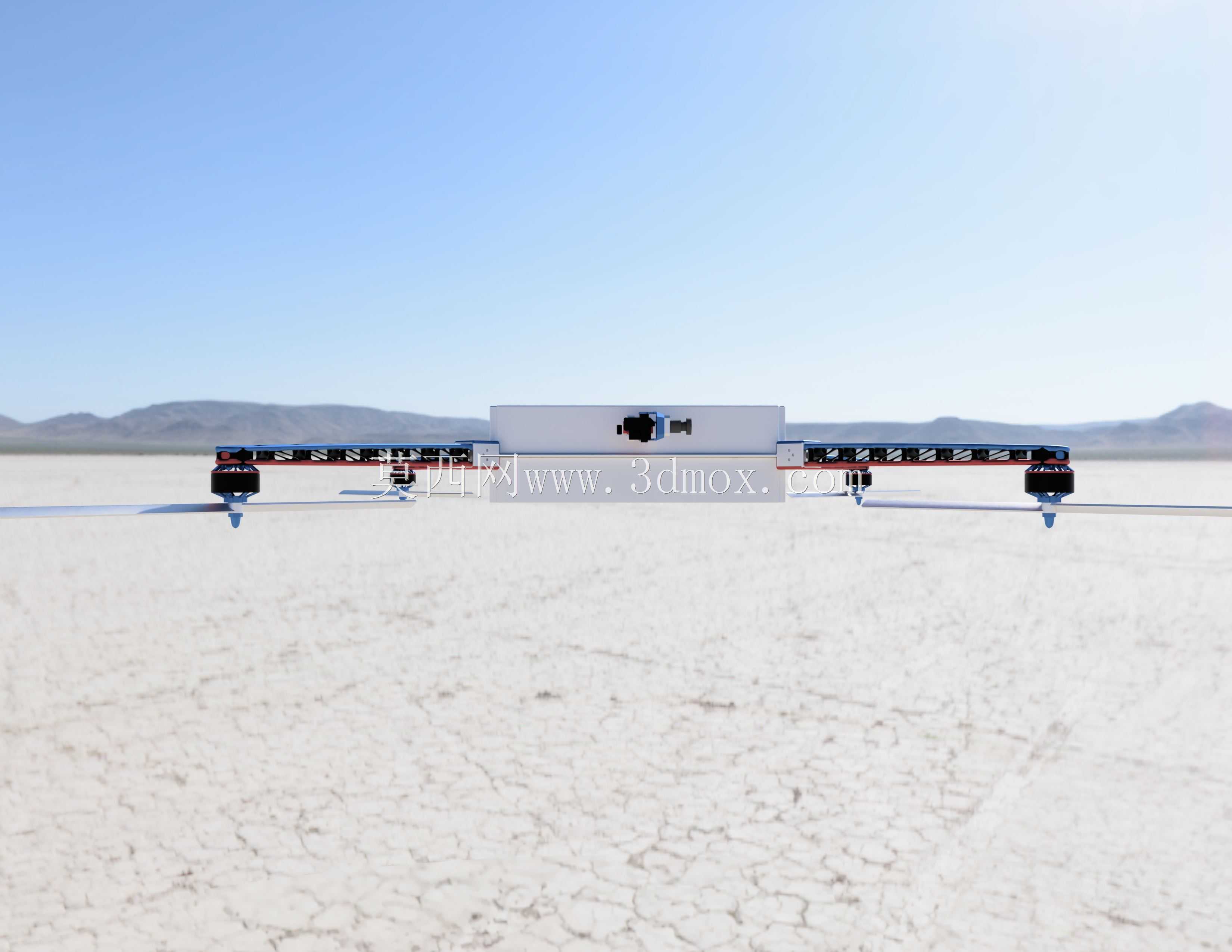

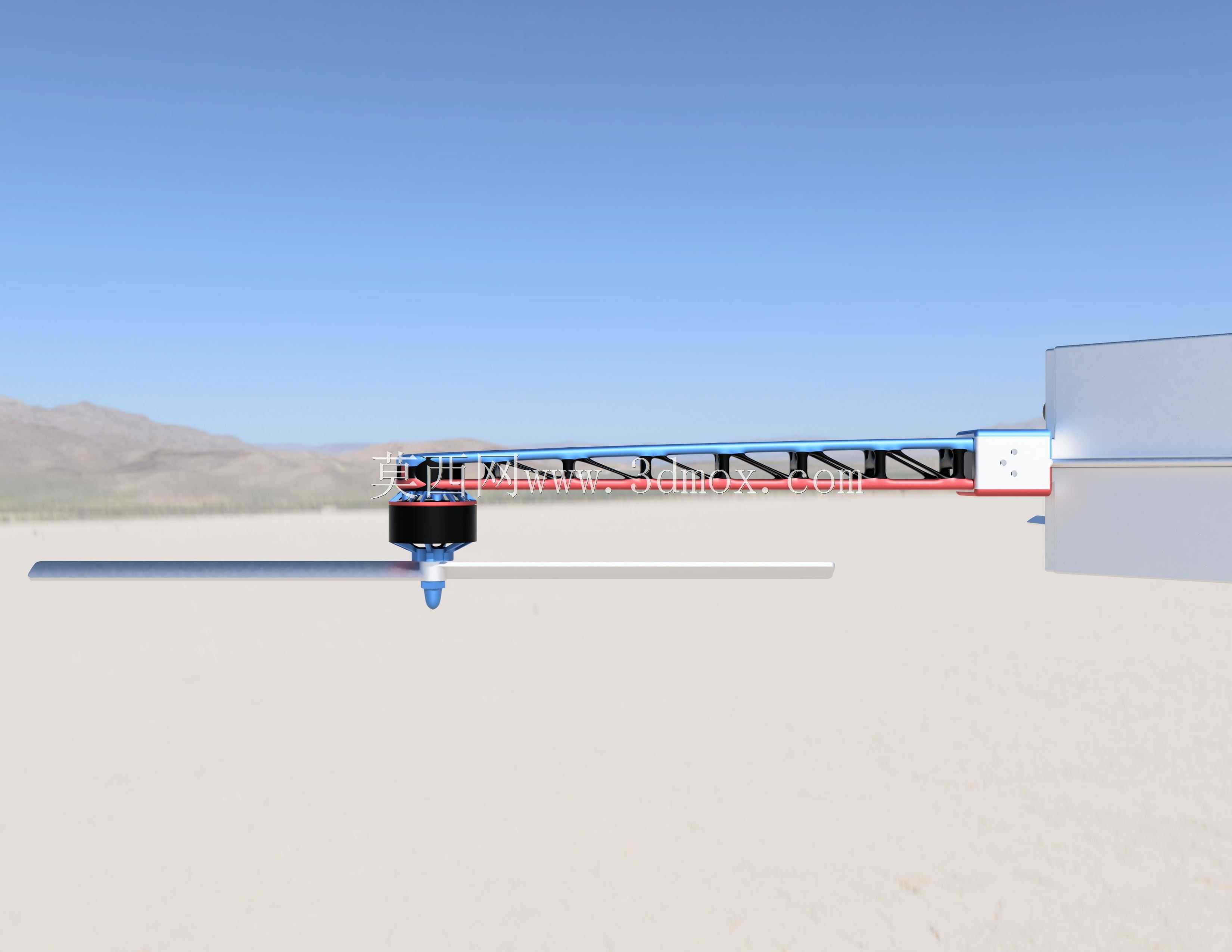

动力布局上采用四组推进式动力单元，将动力组件布置于机臂末端的后向位置，相比常规的下置拉力式布局，一方面能够降低旋翼下洗气流与机身主体、机载载荷的气流干涉，减少紊流对飞行稳定性的干扰，另一方面推进式布局的旋翼噪声传递方向更多朝向机身后侧，能够有效降低作业区域正下方的噪声水平，适配城区、园区等对噪声控制有要求的作业场景。机臂采用桁架式镂空结构设计，在保证结构强度、满足动力安装刚度要求的前提下，尽可能降低结构自重，同时桁架结构的风阻更小，在四级左右的户外风况下能够减少风载荷对机身姿态的扰动，提升悬停精度。

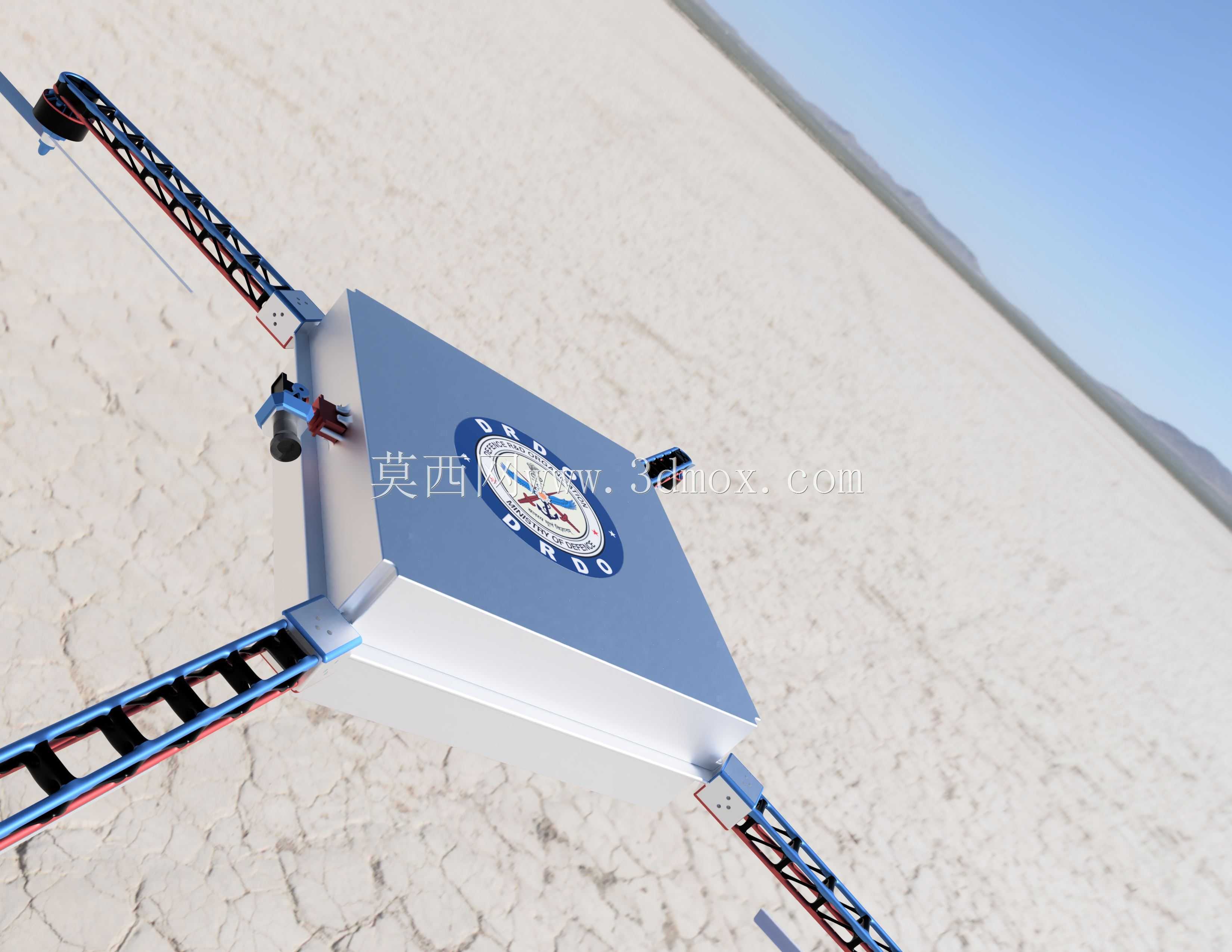

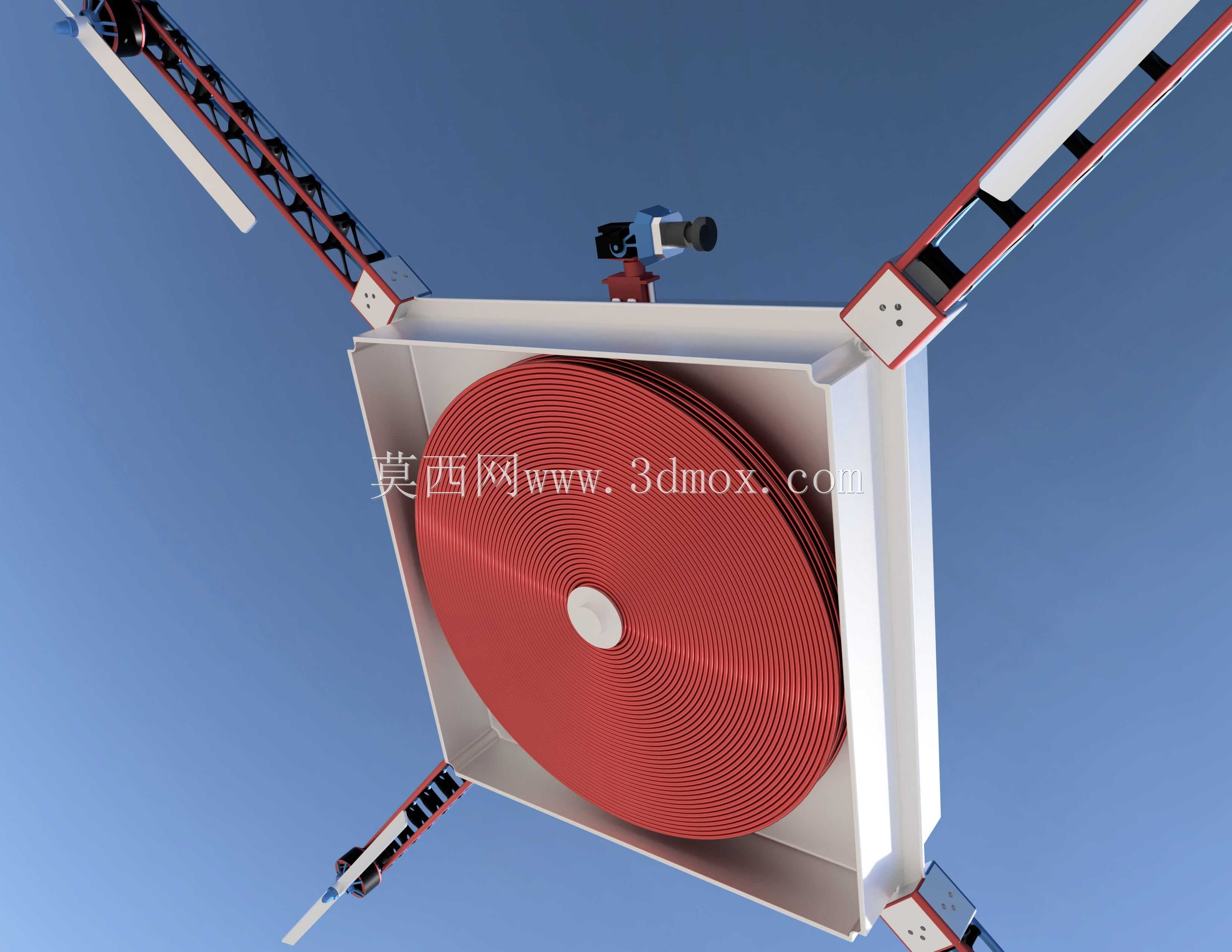

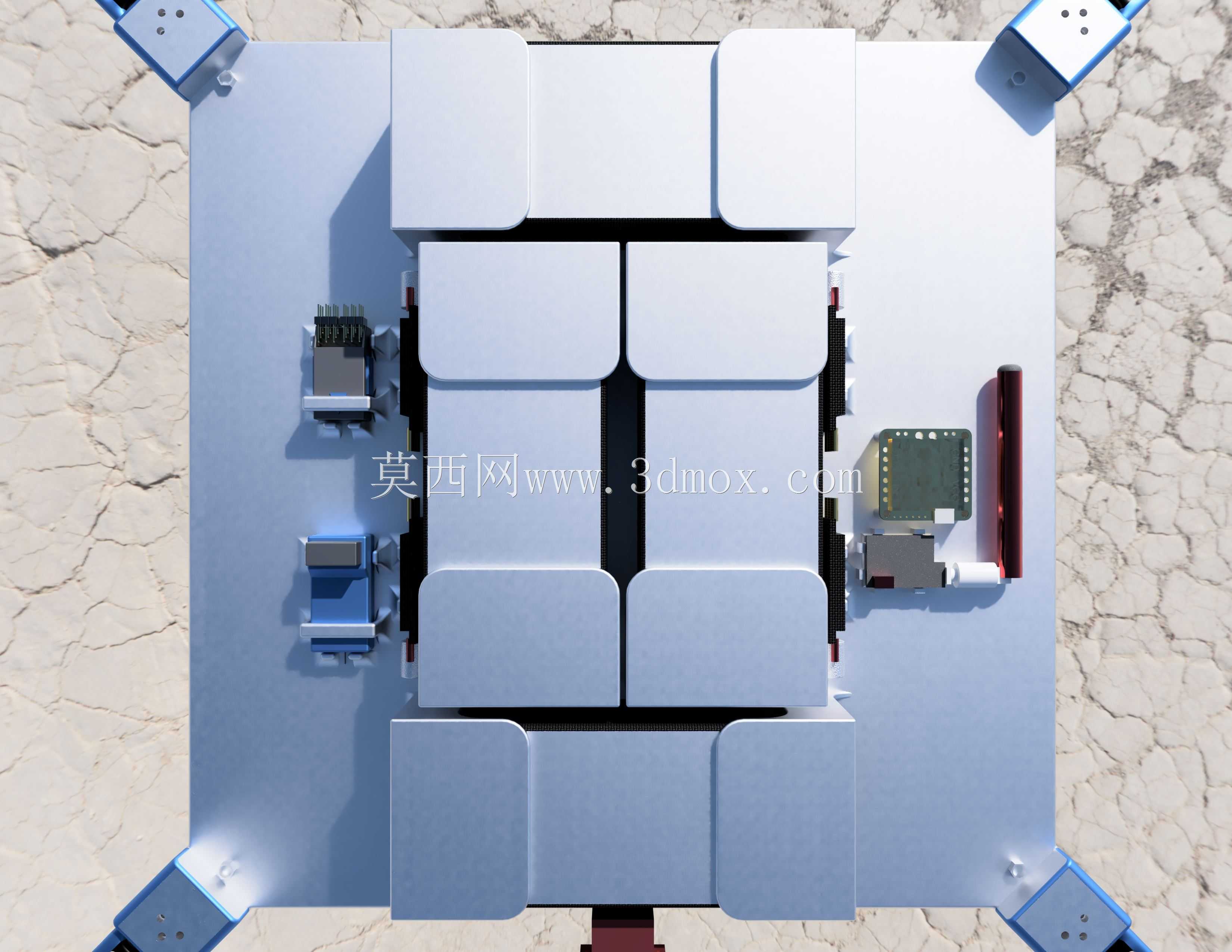

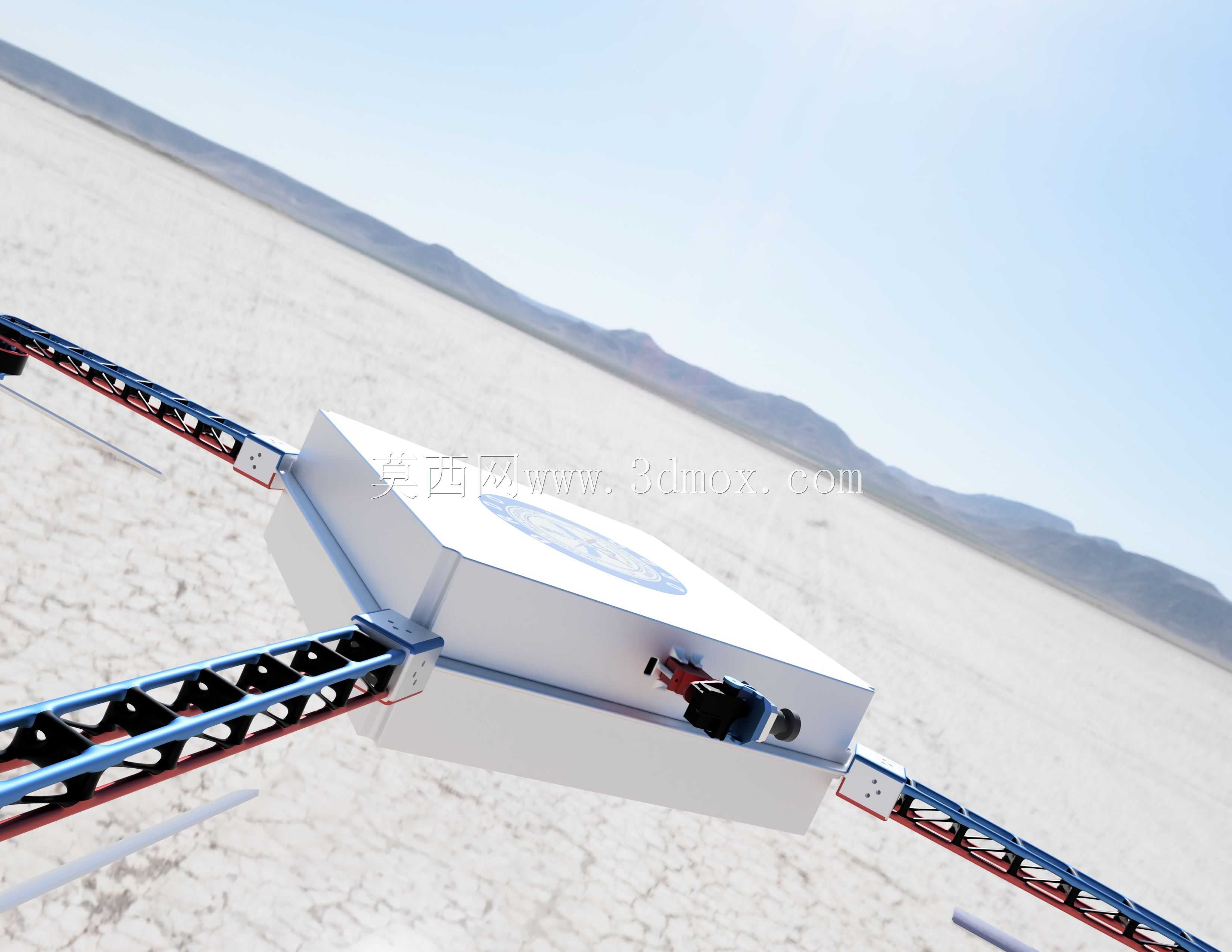

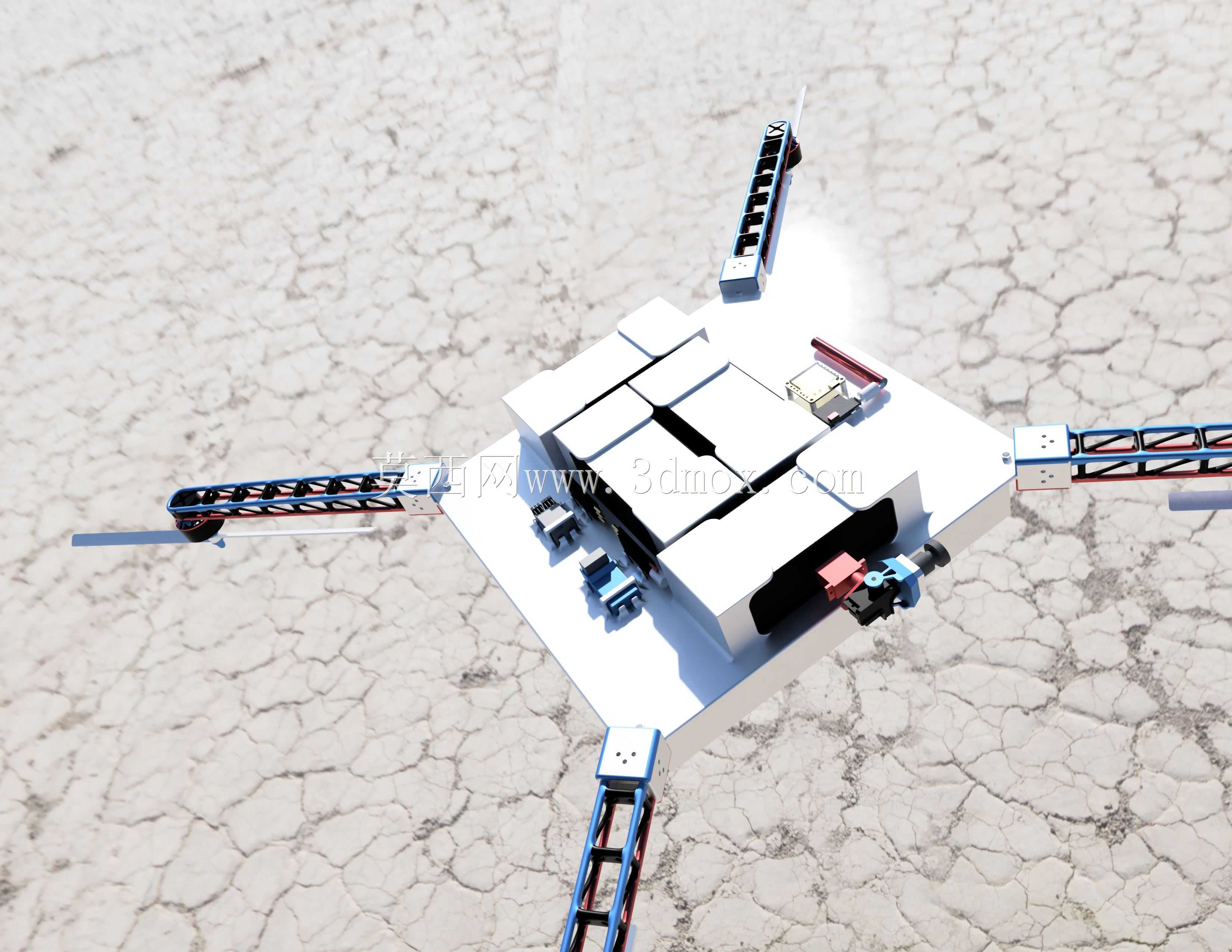

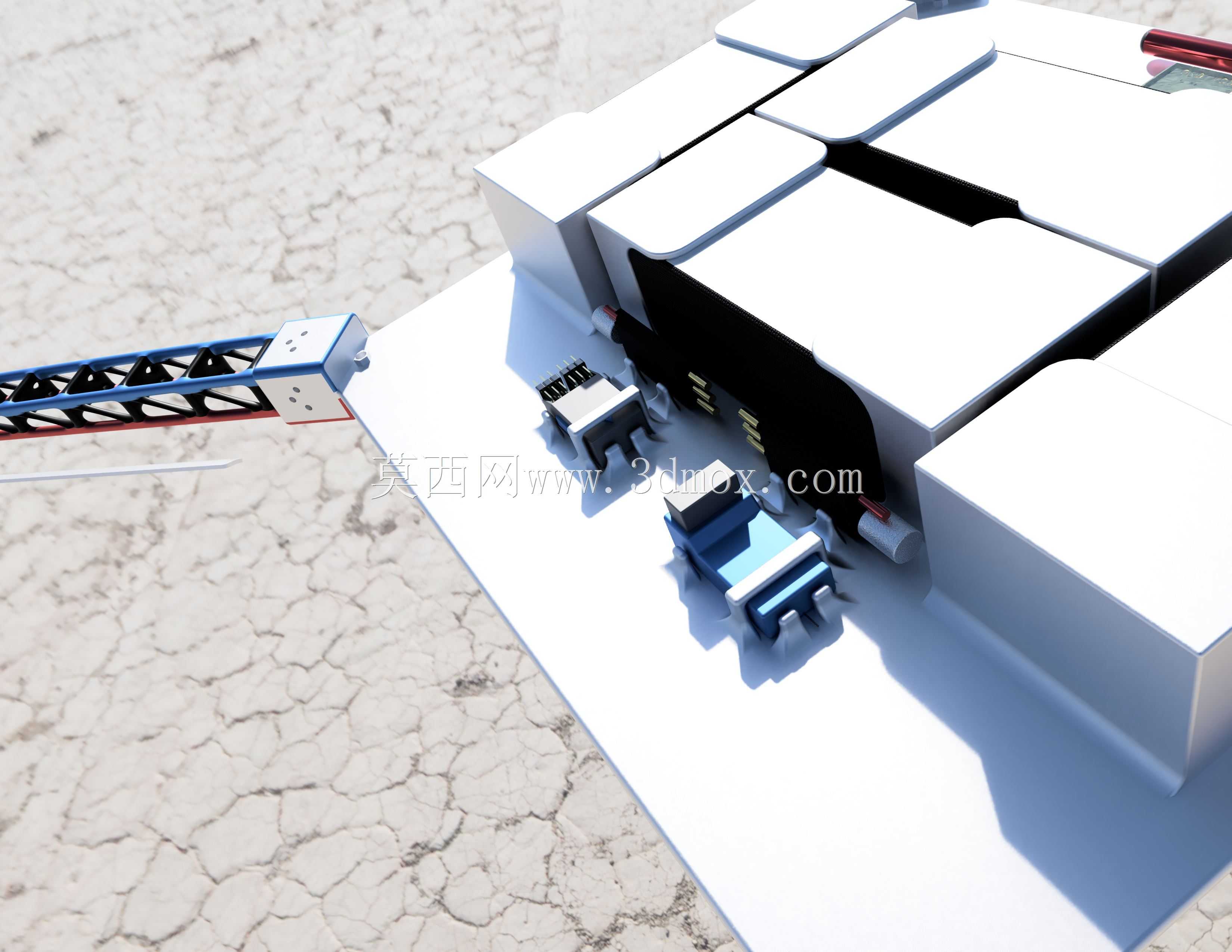

机身主体采用方正的箱式构型，中心区域预留了标准化的载荷安装舱位，能够根据不同作业需求快速更换通信中继模块、光电监控设备、大气采集传感器等不同机载设备，舱位设计统一了安装孔位与供电接口，无需对机身结构进行二次改造即可完成载荷切换。机身顶部预留了系留线缆的接入端口，端口处设置了线缆应力释放结构，能够避免无人机在姿态微调过程中，线缆的弯折拉力直接作用于机身内部的供电接线端，降低长期作业过程中的线路疲劳损坏风险。

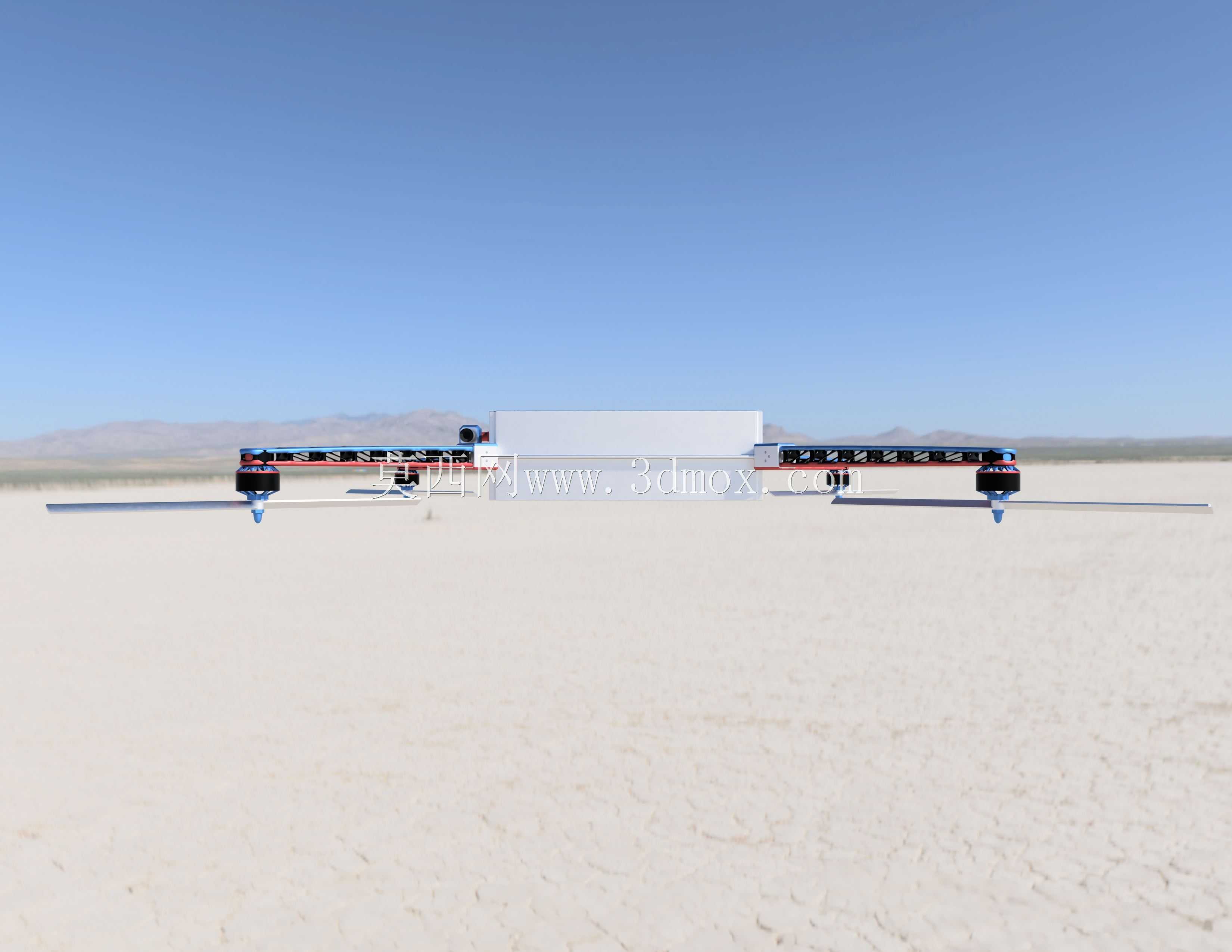

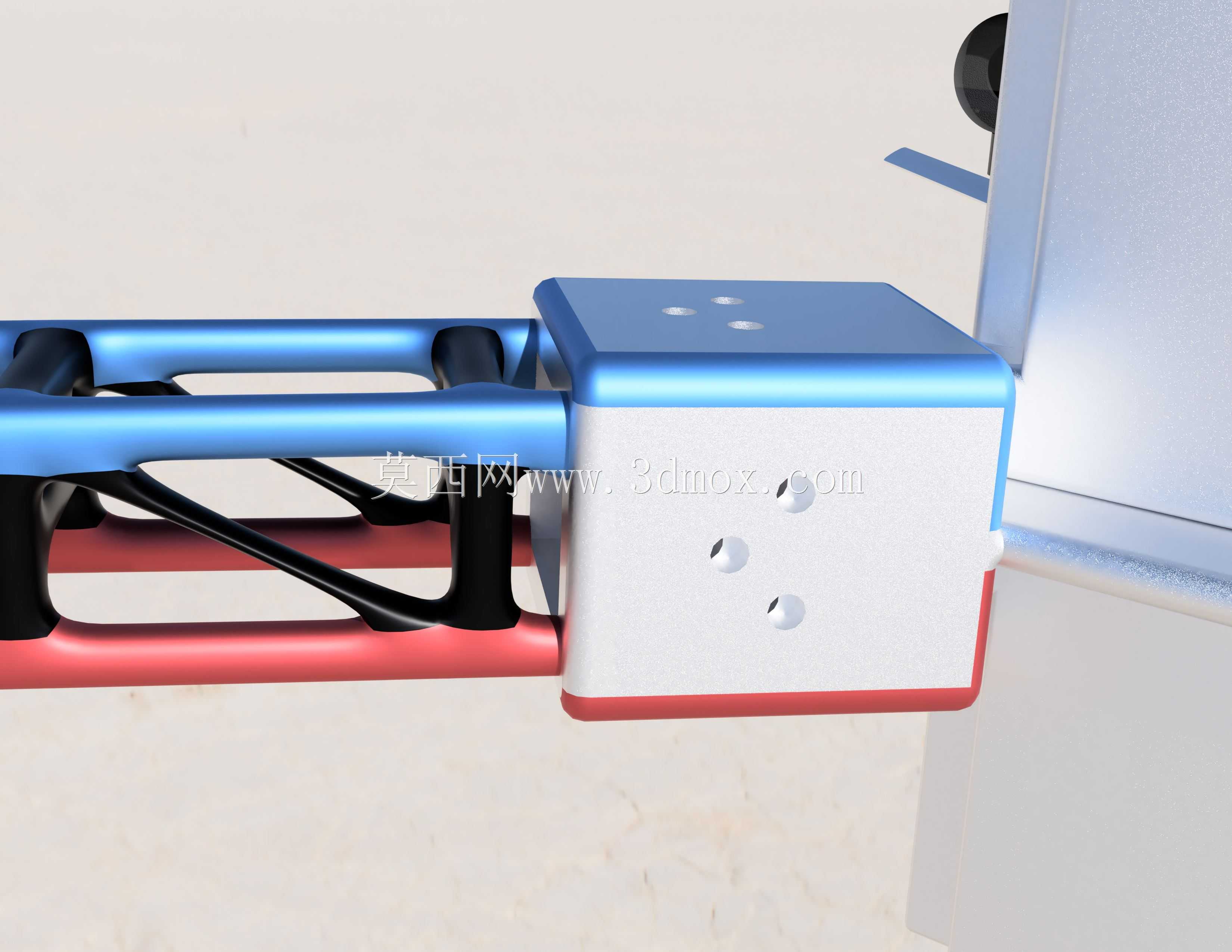

从安装边界与尺寸适配角度来看，机臂采用可快拆的连接结构，拆解后单个机臂与机身主体的尺寸能够满足常规车载运输箱的装载要求，作业现场无需复杂工具即可完成整机组装，单组机臂的对接接口设置了定位销与防松锁扣，能够保证组装后动力单元的位置精度，避免因安装间隙导致的动力同轴度偏差，减少飞行过程中的振动问题。起落架部分采用轻量化的支腿结构，支腿高度预留了足够的下方载荷安装空间，保证机身底部挂载的设备在起降过程中不会与地面发生磕碰，同时支腿末端设置了缓冲阻尼结构，能够吸收降落过程中的冲击载荷，保护机身内部的电子元器件与精密载荷。

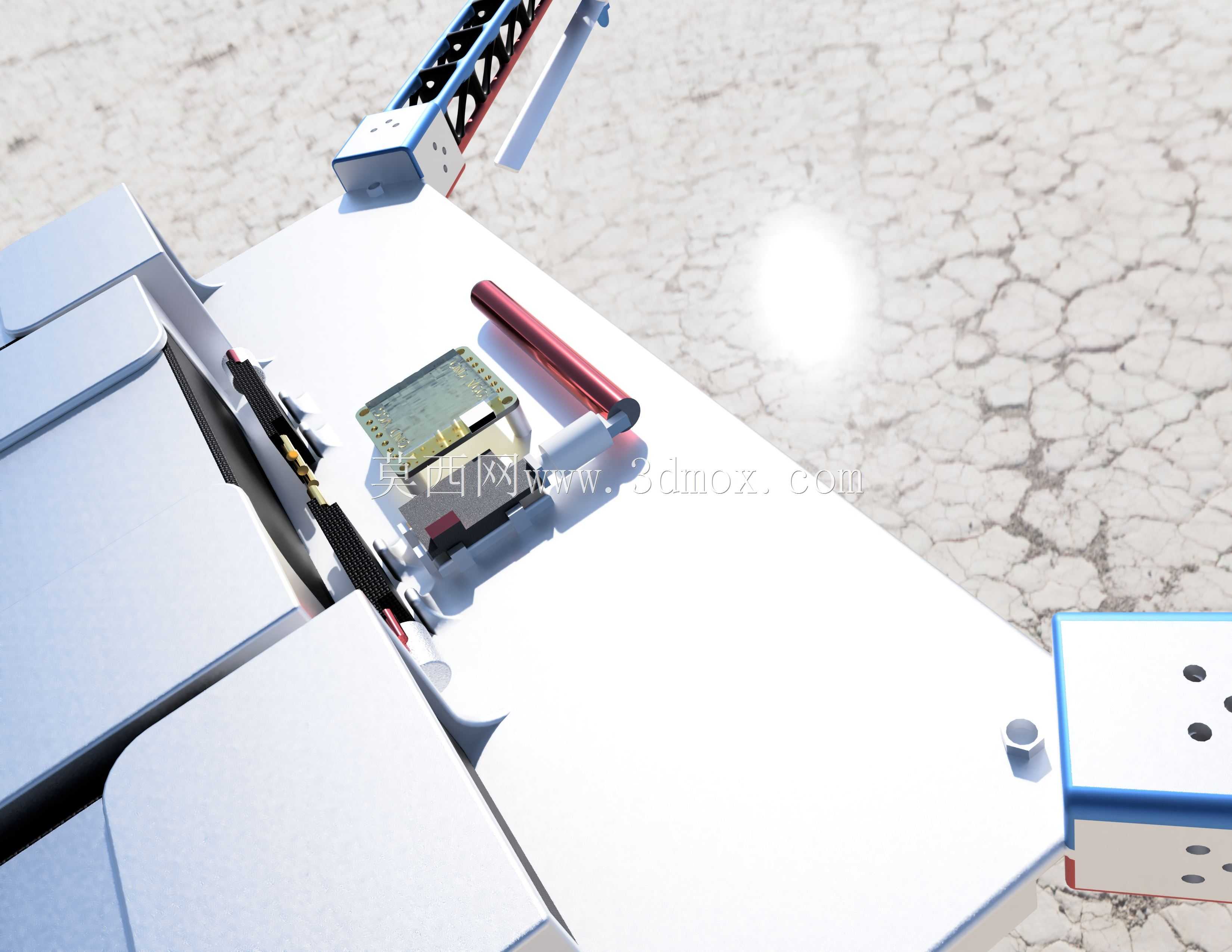

飞行控制相关的传感器模块全部布置于机身中心的隔振平台上，与动力单元、机臂的振动传递路径做了隔振处理，能够避免动力运转产生的高频振动影响传感器的检测精度，保证飞行姿态控制的稳定性。整机的重心设计严格控制在机身几何中心的铅垂线上，四个动力单元的拉力线全部交汇于重心位置，减少姿态调整过程中的附加力矩，降低飞控系统的调节负荷，进一步提升长时间悬停的稳定性。系留线缆的走线沿机臂内侧的专用走线槽布置，避免线缆外露在旋翼气流范围内，防止气流吹动线缆产生额外的摆动干扰，同时走线槽做了圆滑过渡处理，避免长期使用过程中线缆外皮被结构棱角磨损。

针对户外作业的环境适应性，机身外壳的拼接缝隙全部做了密封处理，能够应对小雨天气下的作业需求，电路接口部分设置了防水胶圈，避免户外突发降水导致的电路故障。动力单元的电机安装座设置了散热鳍片结构，依靠飞行过程中的迎面气流完成被动散热，保证长时间满负荷运转过程中电机不会出现过热降功率的问题。机臂与机身的连接部位采用了高强度的复合材质，在保证连接强度的同时，不会对机载通信设备的信号传输产生屏蔽影响，保障通信链路的稳定。
