碳纤维加固微型四轴穿越机结构设计

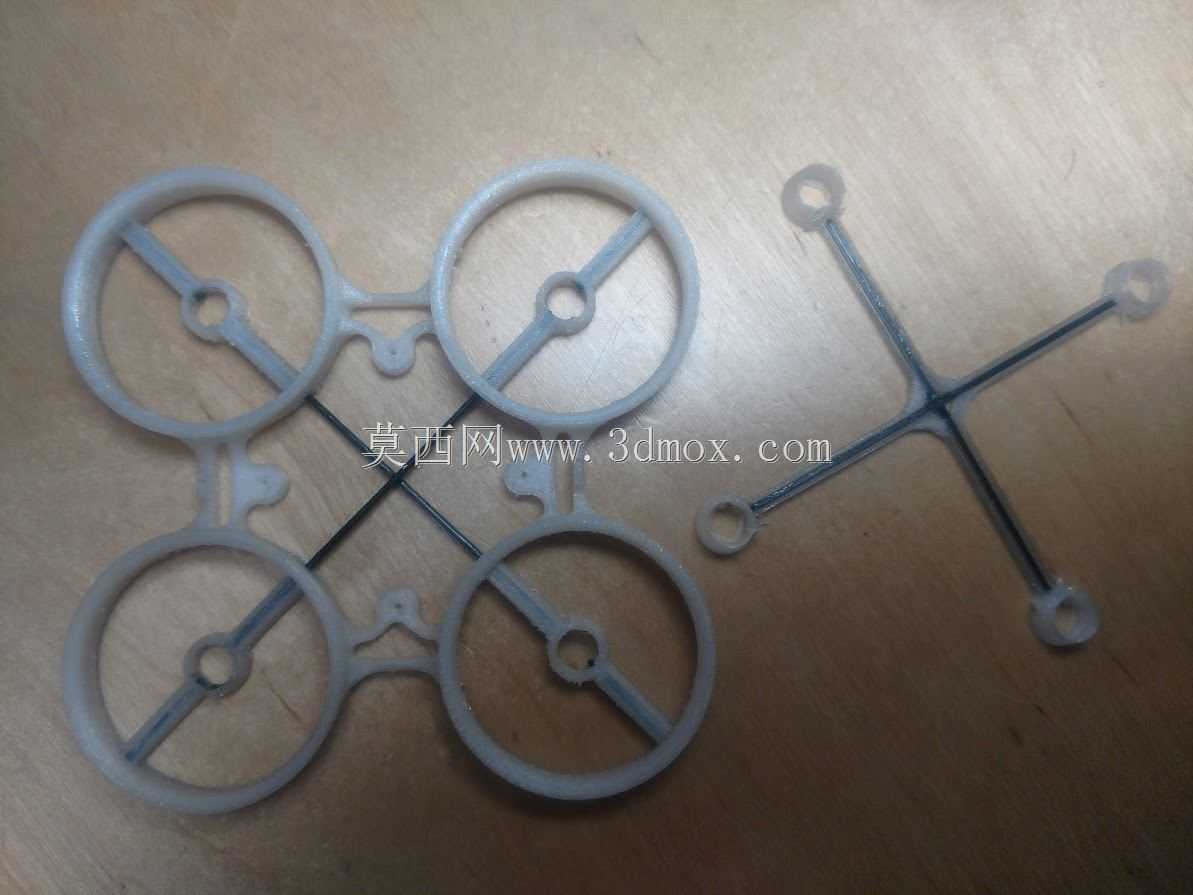

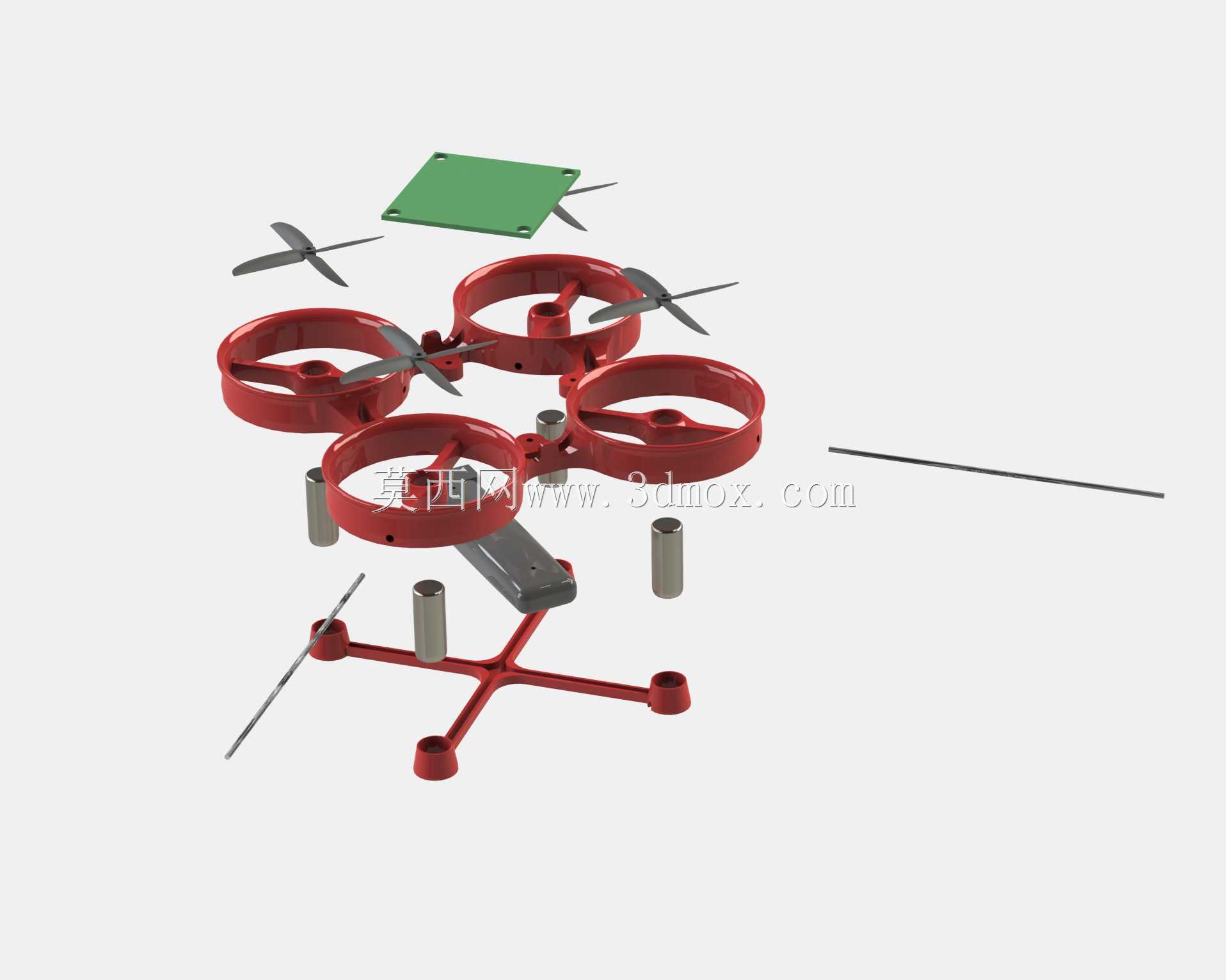

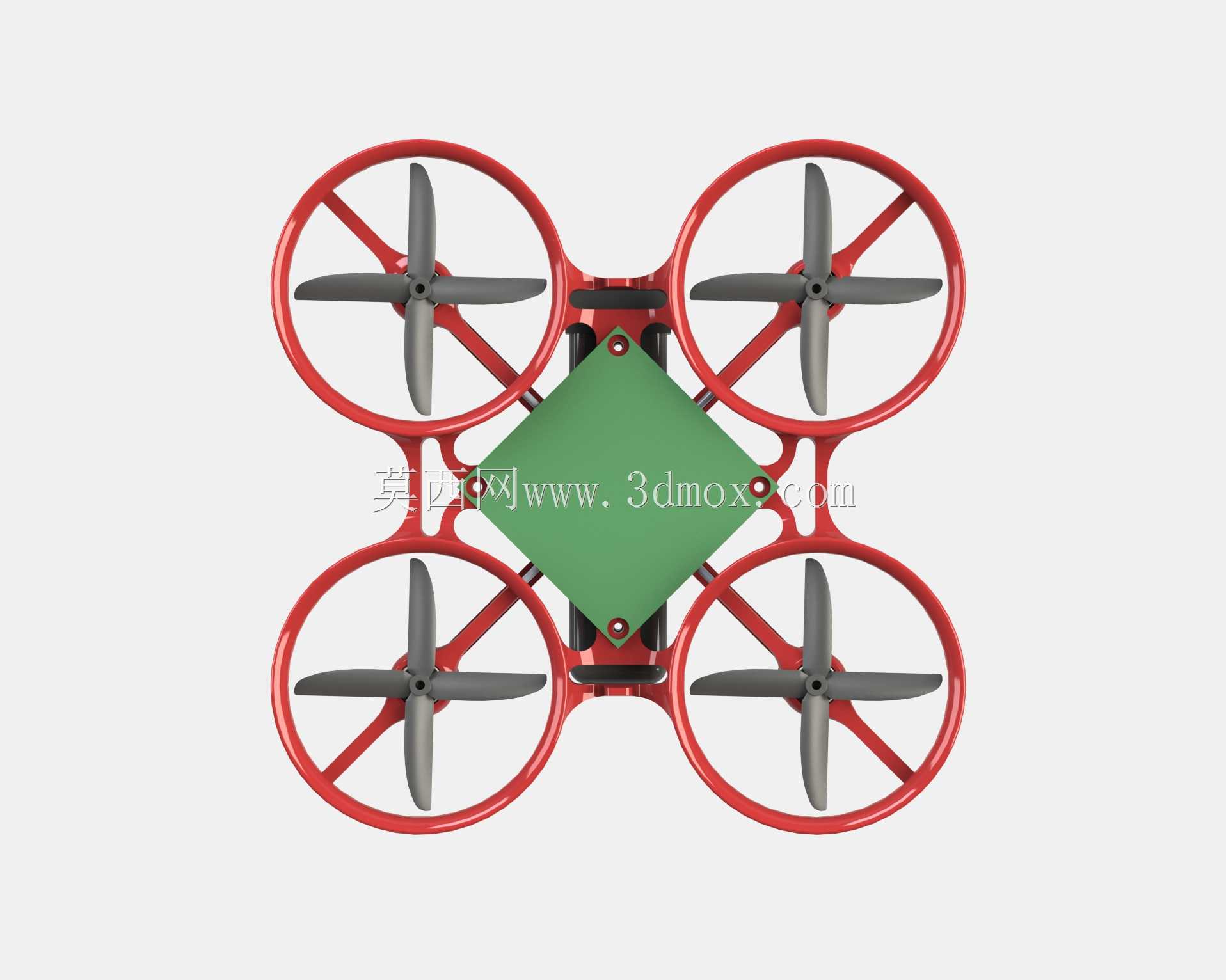

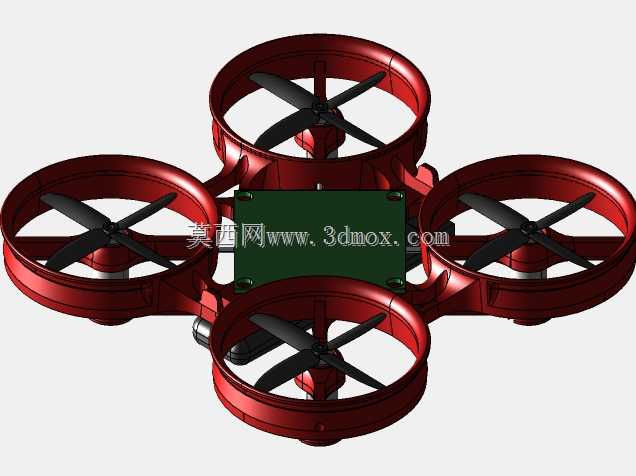

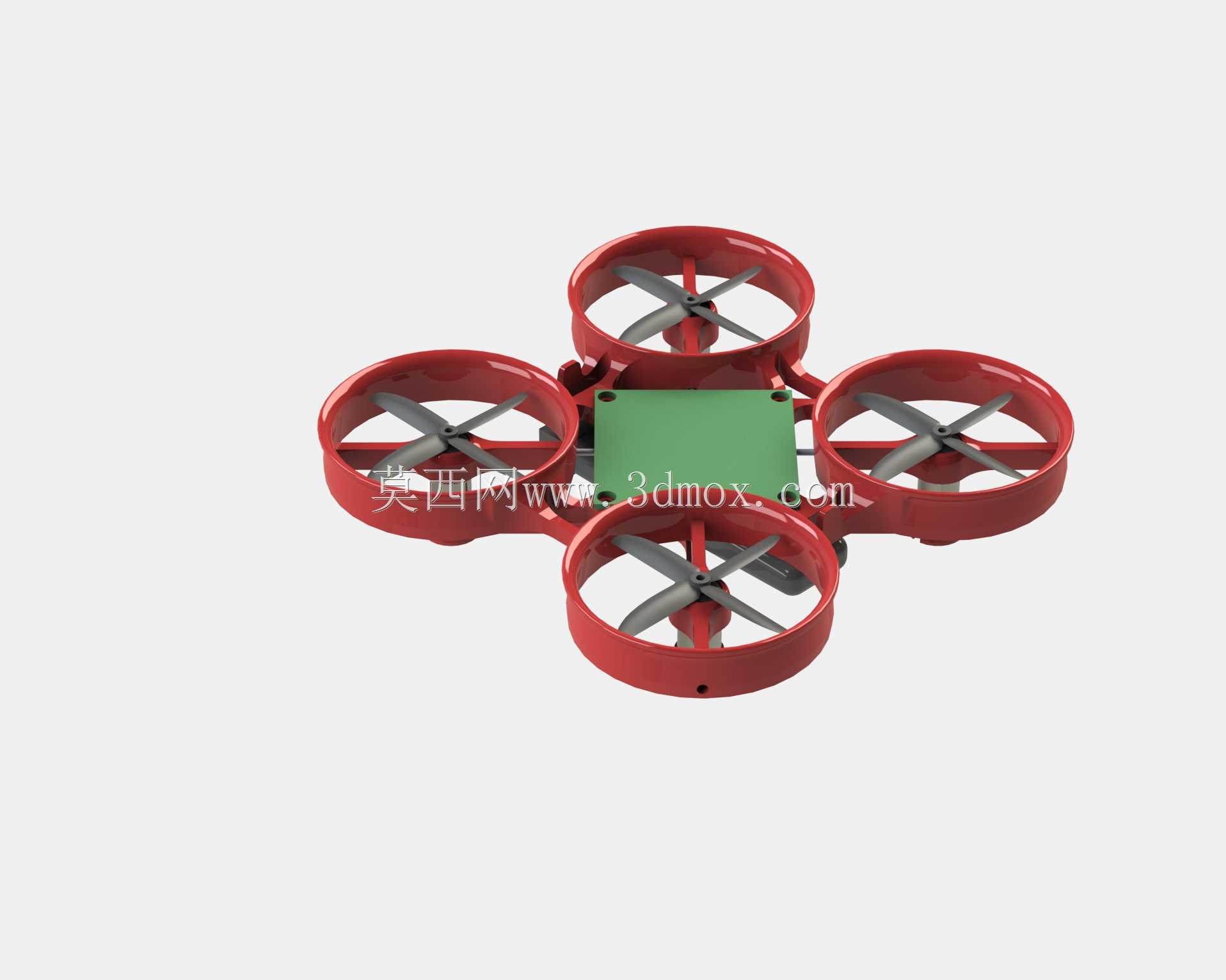

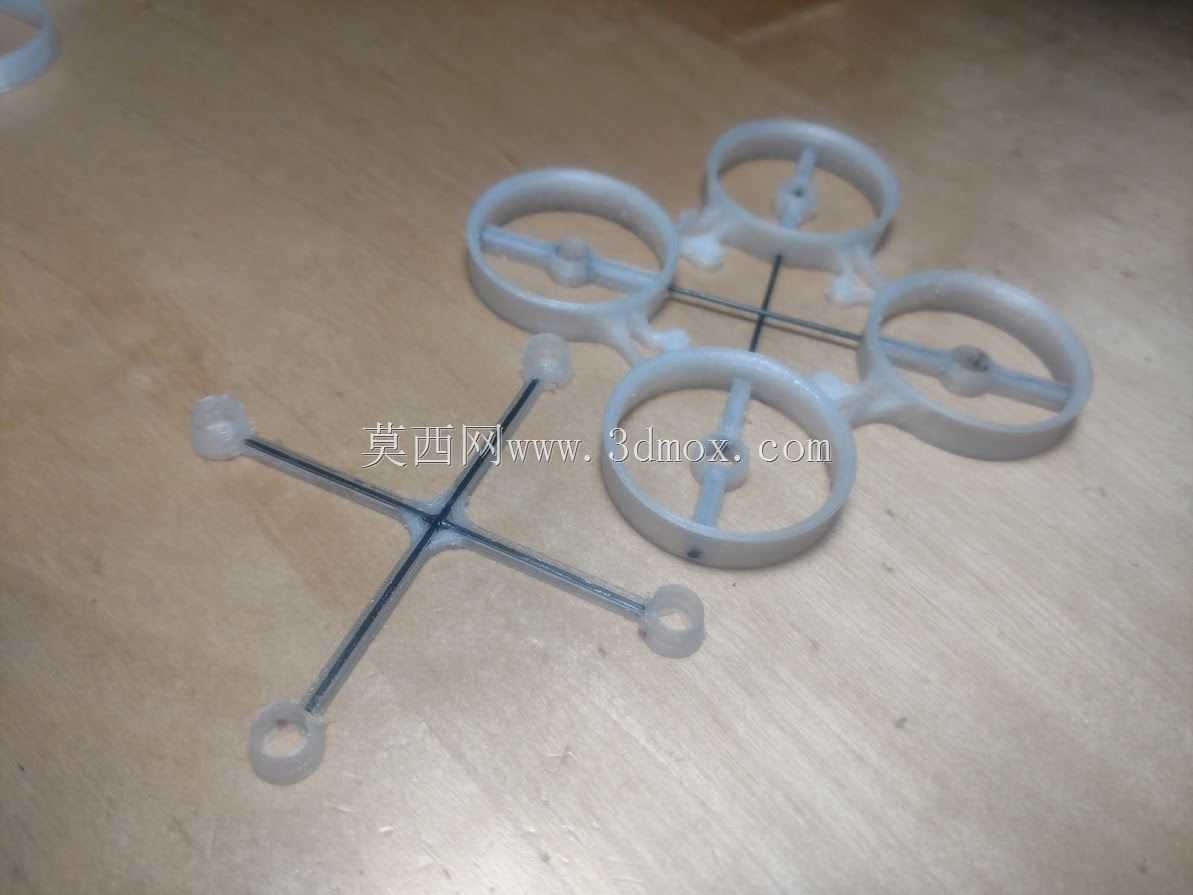

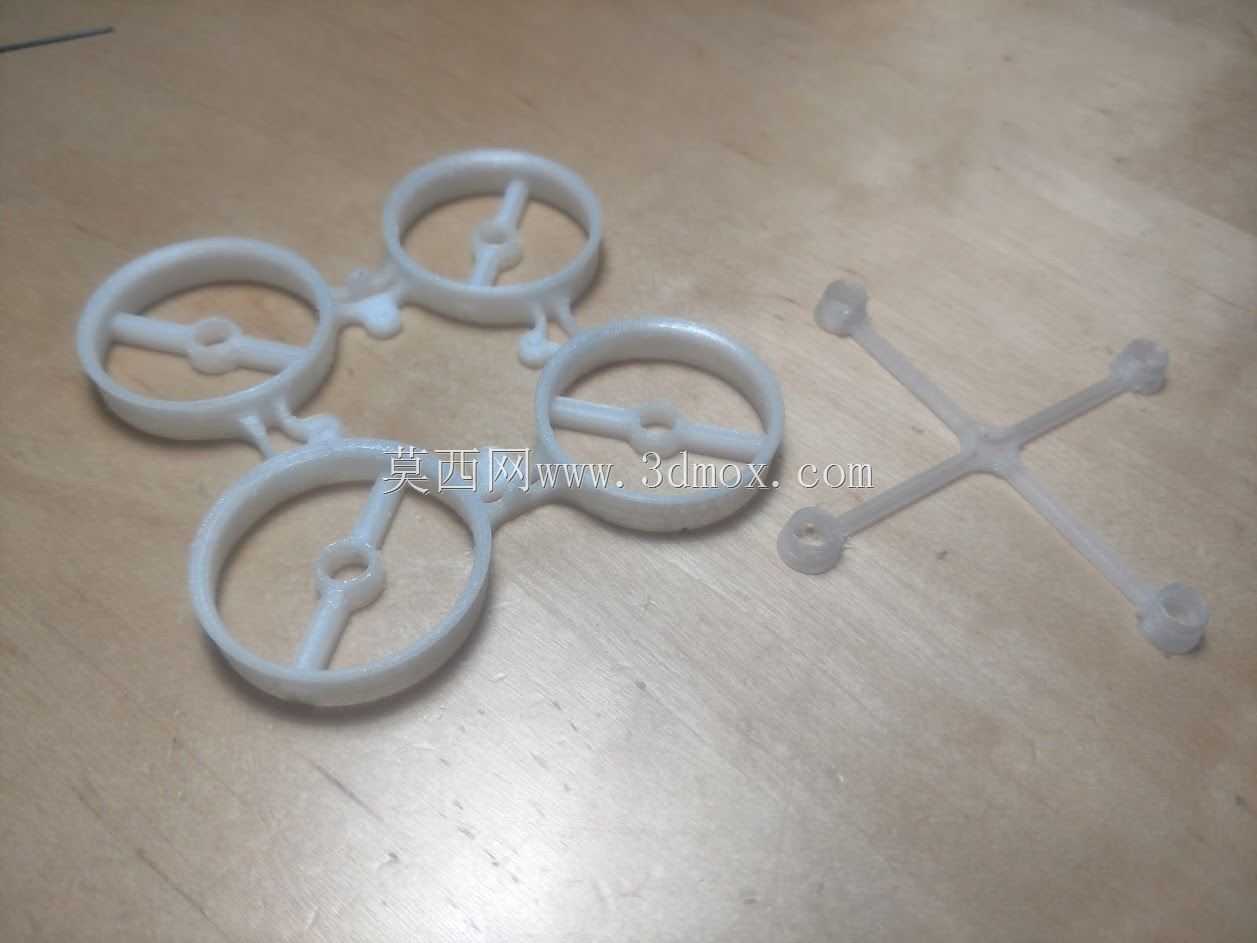

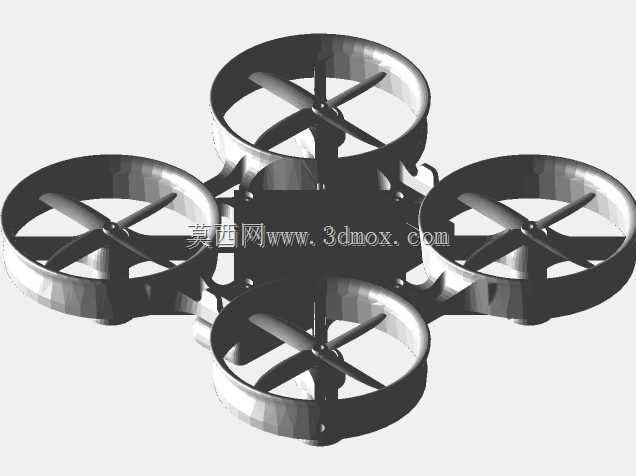

这款微型涵道四轴飞行器的设计，核心瞄准室内近距飞行、狭小空间穿越、青少年航模入门训练这类对碰撞耐受度要求极高的应用场景，区别于常规室外航拍无人机的大尺寸、高续航取向，整机走极致紧凑、抗摔耐造的设计路线。从结构布局来看，整机采用四轴对称涵道式布局，四个带环形保护圈的旋翼单元呈十字形分布，这种布局的核心优势是旋翼完全被环形护圈包裹，飞行过程中碰到墙体、管线、家具等障碍物时，不会直接打桨造成炸机，尤其适合在室内管线巡检、狭小空间侦查这类作业场景，操作人员不需要过度担心操作失误带来的设备损坏。动力单元匹配7mm规格的微型空心杯电机，这类电机的扭矩输出特性刚好适配微型涵道桨的负载需求，不需要额外加装减速组就能直接驱动桨叶，既压缩了整机的轴向安装空间，也减少了传动环节的能量损耗，同时电机的安装位直接集成在涵道护圈的内侧筋位上，不需要额外设计电机座零件，减少了整机的零件数量，降低装配复杂度。结构加固层面，四个涵道单元的连接位置，设计了1mm直径的碳棒作为加强筋，碳棒沿四个涵道的对角线方向埋入机架的连接梁内部，弥补纯塑料机架在高速碰撞时连接位置易断裂的缺陷——常规微型无人机的机架多采用纯注塑塑料材质，在坠地或者侧向碰撞时，四个机臂的连接根部很容易出现应力断裂，嵌入碳棒之后，连接梁的抗弯折强度能提升3倍以上，同时不会带来明显的重量增加，毕竟1mm碳棒的单根重量不足0.2g，四件总重也不到1g，对整机起飞重量的影响可以忽略。机架中心的安装平台做了平整化设计，预留了标准的飞控、电池安装位，安装边界尺寸刚好适配市面上主流的微型飞控板与1S锂电池，平台四周设计了微小的定位凸台，装配时飞控板可以直接卡入凸台定位，不需要额外打胶或者螺丝固定，既提升了装配效率，也方便后期维修更换部件。涵道护圈的截面做了圆弧过渡设计，一方面是降低旋翼转动时的紊流干扰，提升涵道的气动效率，相同电机转速下能提供比无涵道结构高15%左右的升力，另一方面圆弧外缘在碰撞时能起到滑移卸力的作用，不会像直角边缘那样碰撞时直接卡滞在障碍物缝隙里。整机的走线槽全部集成在机架连接梁的内侧，所有电机的引线可以顺着连接梁内部的槽位走到中心飞控位置，不会出现引线外露被桨叶打到的问题，同时走线槽的尺寸刚好能容纳4根电机线，不会因为槽位过大导致引线在内部晃动偏移。从安装边界来看，整机的最大外轮廓尺寸控制在掌心可握持的范围，涵道的内径刚好匹配配套的微型桨叶尺寸，桨叶和涵道内壁的间隙控制在0.5mm，既不会因为间隙过小导致桨叶转动时蹭到内壁，也不会因为间隙过大损失涵道的气动效率。机架底部没有设计额外的起落架，依靠涵道护圈的下边缘作为支撑，降落时四个涵道同时接触支撑面，支撑点分布均匀，不会出现侧翻的情况，同时省去起落架零件也进一步降低了整机重量。设计过程中特意做了壁厚的差异化处理，涵道护圈的外壁厚度控制在1.2mm，保证碰撞时的结构强度，而中心安装平台的壁厚控制在0.8mm，在保证飞控安装平整度的前提下尽可能减重，连接梁的位置因为嵌入了碳棒，塑料壁厚控制在1mm即可，碳棒承担主要的抗弯载荷，塑料部分只起到固定碳棒和走线防护的作用。这种结构设计思路完全围绕微型室内飞行器的核心痛点展开，没有冗余的功能结构，所有设计细节都服务于抗摔、紧凑、易装配这几个核心需求，不管是用于航模入门玩家的练习设备，还是改装成搭载微型摄像头的室内侦查设备，都能满足使用要求，后期如果需要调整配置，也可以直接在中心平台上扩展安装微型摄像头、图传模块等配件，安装孔位的预留位置已经考虑了常规微型配件的安装尺寸，不需要额外打孔修改机架结构。
